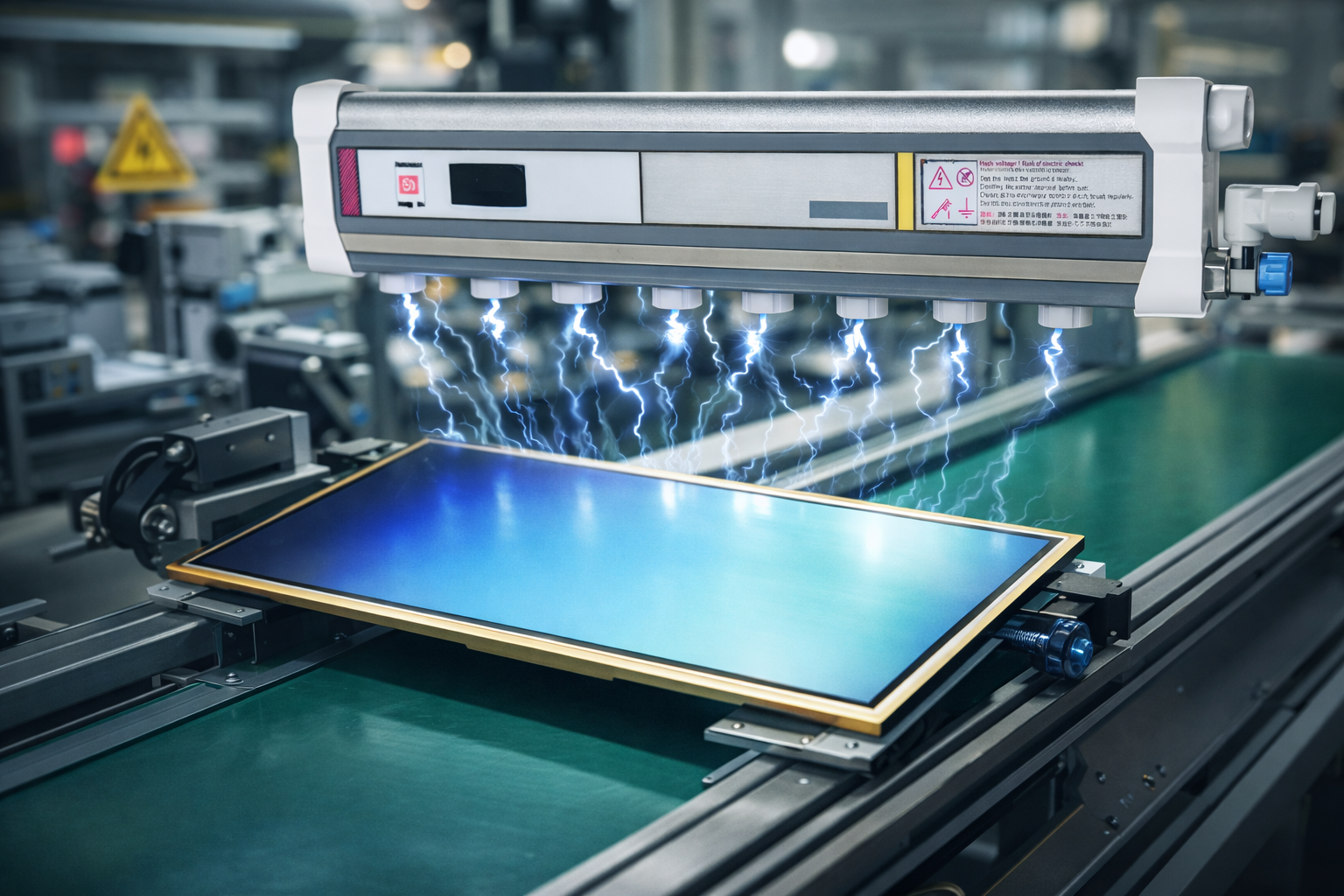

Les barres anti-vent ionisantes, également appelées barres d'air ionisantes ou ioniseurs électrohydrodynamiques (EHD), sont des dispositifs essentiels pour le contrôle des décharges électrostatiques (ESD) dans la fabrication de semi-conducteurs, la production d'écrans plats, l'assemblage de précision, l'impression et l'emballage pharmaceutique. Bien que les barres éoliennes ioniques classiques assurent une neutralisation efficace des charges, elles souffrent souvent d'une consommation d'énergie élevée, d'une génération excessive d'ozone et d'une efficacité énergétique limitée. Avec l’accent croissant mis sur la fabrication écologique, l’efficacité énergétique et les équipements à fonctionnement continu, la conception de barres éoliennes ioniques de faible puissance est devenue un sujet de recherche et d’ingénierie important. Cet article présente une étude complète et systématique sur la conception de barres d'éoliennes ioniques de faible puissance, couvrant les principes physiques, les mécanismes de consommation d'énergie, l'optimisation des électrodes et du champ électrique, les architectures d'alimentation haute tension de faible puissance, la conception du flux d'air et de la structure, la sélection des matériaux, les stratégies de contrôle, l'évaluation expérimentale et les tendances de développement futures. Le travail vise à fournir une référence technique complète aux chercheurs et aux ingénieurs développant des barres éoliennes ioniques économes en énergie de nouvelle génération.
Barre anti-vent ionique de faible puissance ; flux électrohydrodynamique ; décharge corona; efficacité énergétique; neutralisation électrostatique; Contrôle ESD
L'accumulation de charges électrostatiques présente de sérieux risques dans les processus industriels modernes, notamment l'attraction de particules, la contamination des produits, les dommages matériels et les défaillances liées aux décharges électrostatiques. Les barres anti-vent ioniques sont largement déployées pour neutraliser les charges de surface sur de vastes zones sans contact mécanique. Par rapport aux ioniseurs mécaniques traditionnels basés sur le flux d'air, les barres anti-vent ioniques offrent des avantages tels qu'une structure compacte, l'absence de pièces mobiles et l'adéquation aux environnements de salle blanche.
Cependant, l’adoption généralisée des barres anti-éoliennes ioniques a également mis en évidence leurs inconvénients, notamment une consommation d’énergie particulièrement élevée en fonctionnement continu. Les barres éoliennes ioniques industrielles typiques fonctionnent à des tensions de 5 à 10 kV avec une consommation électrique allant de plusieurs watts à des dizaines de watts par mètre. Dans les lignes de production à grande échelle comportant des dizaines ou des centaines d’ioniseurs fonctionnant 24h/24 et 7j/7, la consommation d’énergie cumulée devient importante.
De plus, des niveaux de puissance plus élevés entraînent souvent une augmentation de la production d’ozone, une dégradation des électrodes et un stress thermique sur l’électronique de puissance. Ces problèmes entrent en conflit avec les exigences modernes en matière de fabrication durable, de réduction des coûts d'exploitation et de fiabilité du système à long terme. Par conséquent, le développement de barres éoliennes ioniques de faible puissance qui maintiennent une production d’ions et des performances de neutralisation efficaces est devenue un objectif de recherche essentiel.
Cet article se concentre sur les stratégies de conception et les technologies qui permettent une réduction significative de la puissance des barres à vent ioniques sans compromettre les performances fonctionnelles. La discussion couvre la théorie fondamentale, les solutions d’ingénierie pratiques et les orientations de recherche émergentes. L'article est structuré comme suit : La section 2 passe en revue les principes de fonctionnement des barres éoliennes ioniques et définit les mesures de consommation d'énergie. La section 3 analyse les mécanismes de perte de puissance. La section 4 traite de la conception des électrodes et du champ électrique de faible puissance. La section 5 présente les architectures d’alimentation haute tension basse consommation. La section 6 traite du flux d’air et de l’optimisation structurelle. La section 7 examine les matériaux et les considérations de fabrication. La section 8 présente les stratégies de contrôle et d'optimisation. La section 9 décrit les méthodes d'évaluation expérimentale. La section 10 présente des scénarios d’application et des analyses de cas. La section 11 examine les défis et les tendances futures, suivie des conclusions de la section 12.
Les barres de vent ioniques génèrent des ions par décharge corona, ce qui se produit lorsqu'un champ électrique élevé à proximité d'une électrode pointue ionise les molécules de gaz environnantes. La tension d'apparition de la décharge corona dépend de la géométrie de l'électrode, de l'état de la surface, de la composition du gaz, de la pression et de la température. Une fois la couronne initiée, un courant de décharge faible mais continu circule, produisant des ions accélérés par le champ électrique.
Dans les conceptions à faible consommation, il est essentiel de faire fonctionner l’ioniseur à proximité du seuil d’apparition de l’effet corona plutôt que dans un régime de courant élevé. Un courant de décharge excessif contribue peu à l’efficacité du transport des ions mais augmente considérablement la consommation d’énergie et la génération d’ozone.
Le mouvement des ions sous le champ électrique transfère l’impulsion aux molécules de gaz neutres via des collisions, générant un flux d’air massif appelé vent ionique. La densité de force EHD peut être exprimée comme le produit de la densité de charge d’espace et de l’intensité du champ électrique. La vitesse du vent ionique dépend de la mobilité des ions, de la distribution du champ électrique et du courant de décharge.
La conception de la barre éolienne ionique de faible puissance vise à maximiser l’efficacité de la génération de vent ionique, définie comme la vitesse du flux d’air ou le flux ionique par unité de puissance d’entrée. Atteindre une efficacité EHD élevée nécessite un contrôle minutieux des gradients de champ électrique et de la distribution des charges d’espace.
La neutralisation des charges se produit lorsque les ions atteignent une surface chargée et se recombinent avec des charges excédentaires. Le taux de neutralisation est influencé par la concentration en ions, la vitesse du flux d'air, l'équilibre de la polarité des ions et la distance par rapport à la cible. Il est important de noter que l’efficacité de la neutralisation n’évolue pas de manière linéaire avec la consommation d’énergie ; au-delà d’un certain point, l’augmentation de la puissance produit des rendements décroissants. Cette non-linéarité fournit une justification théorique à l’optimisation à faible consommation.
La principale source de consommation d’énergie dans les barres à vent ioniques est la puissance électrique dissipée lors d’une décharge corona, calculée comme le produit de la tension et du courant de décharge. Une partie importante de cette énergie est convertie en chaleur, lumière et réactions chimiques plutôt qu’en transport d’ions utile.
À des densités d'ions élevées, la recombinaison entre les ions positifs et négatifs réduit le flux d'ions efficace atteignant la surface cible. Ce processus représente un mécanisme de perte d'énergie, car l'énergie est consommée pour générer des ions qui ne contribuent jamais à la neutralisation.
L'énergie consommée pour dissocier les molécules d'oxygène et former de l'ozone ne contribue pas à la neutralisation des charges. La génération d'ozone est donc un indicateur d'une utilisation inefficace de l'énergie et doit être minimisée dans les conceptions à faible consommation.
Les pertes dans les transformateurs, les appareils de commutation, les redresseurs et l'isolation contribuent également à la consommation totale d'énergie. Des alimentations haute tension inefficaces peuvent annuler les gains obtenus grâce à l’optimisation des électrodes.
La géométrie des électrodes a une influence décisive sur la tension d'apparition de l'effet corona et le courant de décharge. Les barres éoliennes ioniques de faible puissance privilégient les géométries qui produisent des champs électriques locaux puissants à de faibles tensions appliquées, telles que des aiguilles fines, des microfils ou des pointes microfabriquées. L'espacement optimisé entre les électrodes garantit une génération uniforme d'ions tout en évitant une densité de courant excessive.
Plutôt que de s'appuyer sur un petit nombre de points de décharge à courant élevé, les conceptions à faible consommation utilisent des réseaux distribués de sites de micro-décharge. Cette approche réduit le courant par site tout en maintenant la couverture ionique globale, conduisant à une efficacité énergétique améliorée.
Les revêtements ou barrières diélectriques peuvent stabiliser la décharge corona et limiter les pics de courant. Les structures inspirées de la décharge à barrière diélectrique (DBD) permettent un fonctionnement à une puissance moyenne inférieure tout en maintenant la production d'ions.
Des électrodes auxiliaires et des structures de garde peuvent être utilisées pour façonner le champ électrique, confinant les zones de décharge et réduisant les courants de fuite. La mise en forme du champ améliore l'efficacité du transport des ions et réduit le gaspillage d'énergie.
Les barres éoliennes ioniques de faible puissance nécessitent des alimentations haute tension avec un rendement élevé, une faible ondulation et un contrôle précis. Les exigences typiques incluent des tensions de sortie de 3 à 8 kV, des courants compris entre le microampère et le milliampère et des niveaux de puissance inférieurs à 5 W par mètre.
Les convertisseurs résonants et les techniques de commutation douce réduisent les pertes de commutation et les interférences électromagnétiques. Les topologies résonantes Flyback, LLC et résonantes en série sont couramment adoptées dans les applications d'ioniseur de faible puissance.
Le fonctionnement de la barre à vent ionique en modes pulsé ou cyclique réduit considérablement la consommation d'énergie moyenne. En exploitant la durée de vie relativement longue des ions, le fonctionnement pulsé maintient les performances de neutralisation tout en réduisant l'apport d'énergie.
Les systèmes avancés intègrent le retour des capteurs de courant ionique, de potentiel de surface ou environnementaux pour ajuster dynamiquement la tension de sortie et le cycle de service. Le contrôle adaptatif garantit que seule la puissance minimale requise est utilisée dans diverses conditions.
Les barres anti-vent ioniques de faible puissance reposent principalement sur le flux EHD plutôt que sur des ventilateurs auxiliaires. Les caractéristiques structurelles telles que les canaux d'écoulement, les buses et les diffuseurs sont conçues pour guider efficacement le vent ionique vers la surface cible.
La minimisation de la résistance au flux d'air réduit la force EHD requise et donc la consommation d'énergie. Des conceptions de boîtier simplifiées et des géométries de prises optimisées sont essentielles dans les systèmes à faible consommation.
Même si les conceptions basse consommation génèrent moins de chaleur, la gestion thermique reste importante pour garantir la stabilité à long terme. Une dissipation thermique efficace empêche la dérive des caractéristiques électriques et prolonge la durée de vie des composants.
Les matériaux présentant une résistance élevée à la corrosion et des fonctions de travail stables, tels que le tungstène, l'acier inoxydable et la céramique conductrice, sont préférés pour un fonctionnement à faible consommation. Les surfaces d'électrodes stables réduisent la variabilité de la décharge et les fluctuations de puissance.
Des matériaux isolants de haute qualité avec de faibles pertes diélectriques sont essentiels pour minimiser les courants de fuite et les pertes de puissance parasites. Les polymères avancés et les composites céramiques sont de plus en plus utilisés.
Les variations à micro-échelle de la forme des électrodes et de la rugosité de la surface peuvent affecter de manière significative le comportement de la couronne. La fabrication et le traitement de surface de précision sont donc essentiels pour des performances reproductibles à faible consommation.
Les systèmes de contrôle en boucle fermée ajustent les paramètres de fonctionnement en fonction de mesures en temps réel du courant ionique ou du potentiel de surface. Cela évite la surionisation et la consommation d’énergie inutile.
L'humidité, la température et la composition de l'air influencent le comportement de la décharge corona. Les systèmes adaptatifs à faible consommation compensent les changements environnementaux pour maintenir l’efficacité.
L'intégration avec les systèmes d'automatisation d'usine permet un contrôle coordonné de plusieurs ioniseurs, réduisant ainsi davantage la consommation globale d'énergie.
Une mesure précise de la consommation électrique à haute tension et à faible courant nécessite une instrumentation spécialisée. La puissance moyenne et la puissance maximale doivent être évaluées dans des conditions de fonctionnement réalistes.
Des mesures standardisées du temps de décroissance et de l’équilibre ionique sont utilisées pour évaluer si les conceptions à faible consommation répondent aux exigences industrielles.
Des tests de fonctionnement prolongés sont nécessaires pour évaluer la dégradation des électrodes, le vieillissement de l'isolation et la stabilité de l'alimentation électrique.
Dans les processus de manipulation de plaquettes et de lithographie, les barres anti-vent ioniques de faible puissance réduisent la charge thermique et la contamination par l'ozone tout en maintenant un contrôle ESD strict.
Les ioniseurs économes en énergie permettent une installation dense dans des espaces confinés sans puissance excessive ni charge thermique.
Un fonctionnement à faible consommation et à faible teneur en ozone est particulièrement important dans les environnements propres et sensibles.
Les principaux défis consistent à équilibrer une consommation d'énergie ultra faible avec une production d'ions suffisante, à garantir la robustesse dans toutes les conditions environnementales et à réduire le coût du système. Les recherches futures devraient explorer l’optimisation assistée par l’IA, les nouveaux matériaux d’électrode et les systèmes hybrides EHD-électrostatiques.
La conception de la barre anti-vent ionique de faible puissance représente une avancée cruciale dans la technologie de contrôle ESD. En abordant la consommation d'énergie aux niveaux de la physique des décharges, de la conception du champ électrique, de l'électronique de puissance, de l'ingénierie structurelle et du contrôle du système, il est possible de réaliser des économies d'énergie substantielles sans compromettre les performances. La recherche interdisciplinaire continue favorisera le développement de barres éoliennes ioniques de nouvelle génération qui répondent aux exigences d’une fabrication durable et intelligente.
