L'électricité statique est souvent traitée comme une nuisance mineure dans le secteur manufacturier jusqu'à ce qu'elle commence à affecter le rendement de production, la qualité des produits, la disponibilité des machines et les plaintes des clients.
Contamination par la poussière sur les surfaces des films. Erreurs d'alimentation sur les lignes de conditionnement. Feuilles de plastique collées ensemble. Défauts d'impression. Événements inattendus de décharge électrostatique (ESD).
Ces problèmes partagent souvent la même cause fondamentale : une électricité statique incontrôlée.
À mesure que les vitesses de fabrication augmentent et que les tolérances deviennent plus strictes, le contrôle statique n'est plus une optimisation facultative : il devient un élément de la fiabilité de la production.
Ce guide explique comment les industriels Les équipements de contrôle statique fonctionnent, comparent les approches les plus courantes et montrent pourquoi les barres ionisantes sont devenues l'une des solutions les plus largement adoptées dans les environnements de production modernes.
L'électricité statique se forme lorsque deux surfaces entrent en contact et se séparent.
Au cours de la production industrielle, cela se produit en permanence.
Les exemples incluent :
Déroulage et rembobinage du film
Convoyage de feuilles de plastique
Conversion rouleau à rouleau
Éjection de moulage par injection
Impression et laminage
Découpe et refendage
Emballage et étiquetage
Lors du transfert d’électrons entre matériaux, des charges électriques s’accumulent à la surface.
Contrairement aux matériaux conducteurs, les plastiques et de nombreux substrats industriels ne peuvent pas libérer naturellement cette charge.
Le résultat est une accumulation statique.
Ce qui semble inoffensif à première vue peut rapidement créer des pertes opérationnelles mesurables.
Problème |
Impact sur la production |
|---|---|
Attraction de la poussière |
Contamination des surfaces |
Collage du matériau |
Instabilité alimentaire |
Décharge statique |
Dommages aux composants sensibles |
Désalignement |
Précision du processus réduite |
Défauts du produit |
Augmentation du taux de rebut |
Inconfort de l'opérateur |
Efficacité de production réduite |
De nombreux fabricants tentent de résoudre ces problèmes après l'apparition de défauts, mais un contrôle statique efficace commence par neutraliser la charge avant qu'elle ne perturbe la production.
L'équipement de contrôle statique fait référence aux technologies conçues pour réduire la génération d'électricité statique ou éliminer les charges électriques accumulées.
Les solutions industrielles se répartissent généralement en deux catégories.
Les systèmes passifs tentent de réduire les conditions qui permettent à l'électricité statique de s'accumuler.
Les exemples typiques incluent :
Systèmes de mise à la terre
Contrôle de l'humidité
Rouleaux conducteurs
Matériaux antistatiques
Revêtements antistatiques
Ces méthodes peuvent s'avérer utiles dans certains environnements, mais deviennent souvent incohérentes lorsque la vitesse de production augmente.
Les systèmes actifs neutralisent directement les charges statiques.
Les technologies typiques comprennent :
Souffleurs d'air ionisants
Pistolets à air ionisants
Buses ionisantes
Neutralisants électrostatiques
Ces solutions génèrent des ions équilibrés et éliminent activement les charges de surface.
Parmi ces options, les barres ionisantes sont devenues l’une des solutions industrielles les plus efficaces pour les lignes de production en continu.
Chaque problème statique ne nécessite pas le même équipement.
Cependant, comprendre les atouts et les limites de chaque méthode facilite la sélection.
Solution |
Avantages |
Limites |
|---|---|---|
Mise à la terre |
Faible investissement |
Fonctionne principalement sur les matériaux conducteurs |
Contrôle de l'humidité |
Mise en œuvre simple |
Dépendance environnementale |
Additifs antistatiques |
Solution embarquée |
Limites matérielles |
Souffleurs d'air |
Couverture flexible |
Consommation d’énergie plus élevée |
Pistolets à air |
Traitement ciblé |
Fonctionnement manuel |
Barres ionisantes |
Continu, rapide, évolutif |
Nécessite une installation appropriée |
La mise à la terre et le contrôle environnemental peuvent réduire les symptômes.
L'ionisation élimine la source.
Un La barre ionisante élimine l'électricité statique en générant des ions positifs et négatifs équilibrés.
Ces ions neutralisent les charges électriques accumulées à la surface du matériau.
Le processus se déroule en continu pendant la production.
Les émetteurs haute tension à l’intérieur de la barre ionisante produisent des ions positifs et négatifs.
Le mouvement de l'air transporte les ions vers le matériau chargé.
Les charges opposées s’attirent.
Les ions se combinent aux charges de surface accumulées et rétablissent l'équilibre électrique.
L'accumulation statique est contrôlée en permanence pendant le fonctionnement.
Ce processus se produit sans contact physique.
Cette capacité sans contact rend les barres ionisantes particulièrement efficaces pour les surfaces délicates et la production à grande vitesse.
De nombreuses usines s'appuient initialement sur des correctifs temporaires :
Augmentation de l'humidité
Installation des câbles de mise à la terre
Utilisation d'additifs antistatiques
Nettoyer les surfaces plus fréquemment
Ces approches peuvent réduire les symptômes mais résolvent rarement les causes profondes.
Les barres ionisantes offrent des avantages opérationnels qui correspondent aux exigences de fabrication industrielle.
L'électricité statique est éliminée pendant la production plutôt qu'après la contamination.
Aucun frottement.
Aucun dommage superficiel.
Aucun effet sur l'apparence du produit.
L'ionisation reste efficace même à des vitesses de ligne exigeantes.

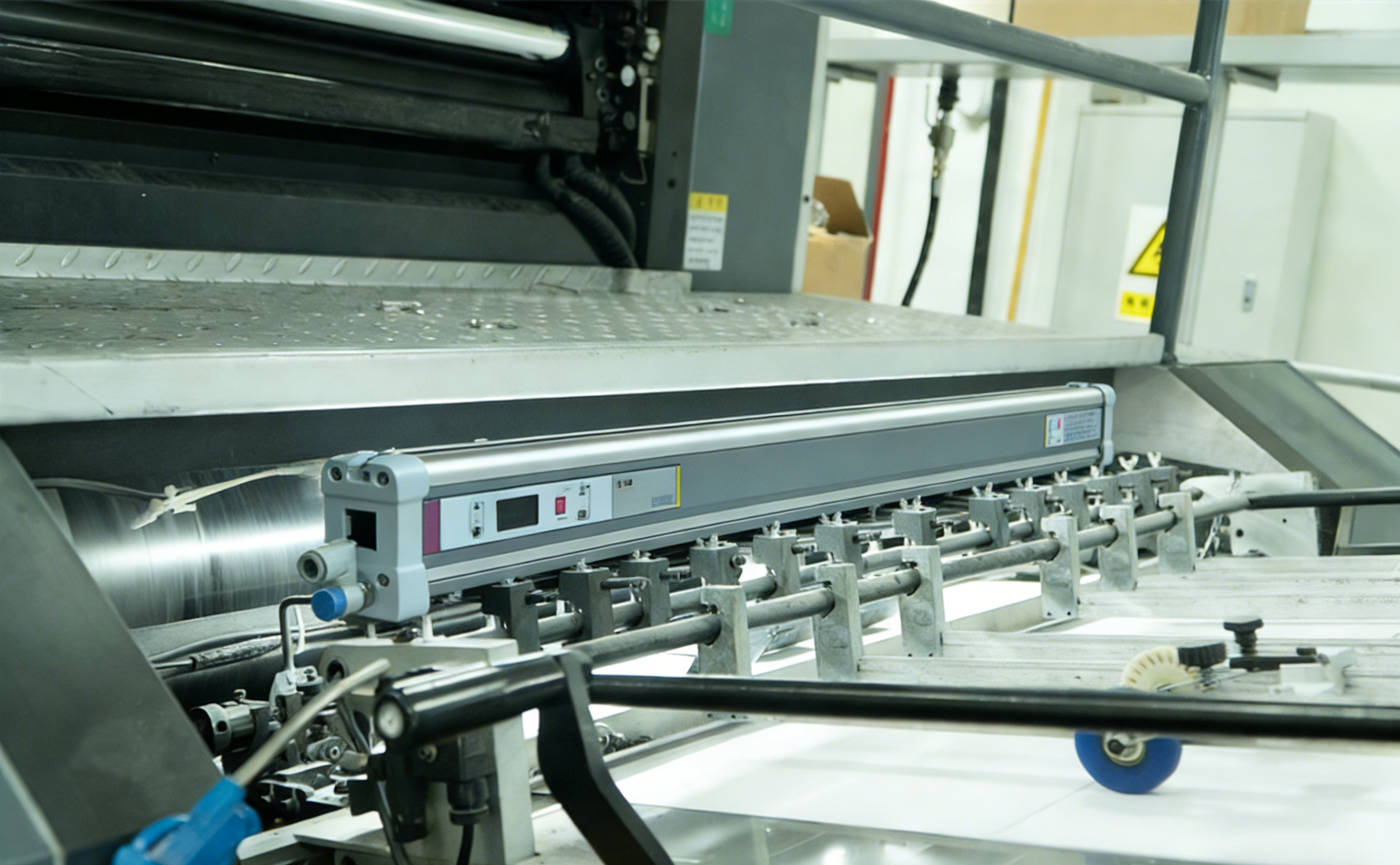

Les barres ionisantes peuvent être installées :
Au-dessus des systèmes de convoyeurs
Le long des lignes d'extrusion
Avant les stations d'impression
Près des modules de rembobinage
À l’intérieur d’un équipement automatisé
Un contrôle statique cohérent réduit :
Ferraille
Nettoyage
Temps d'arrêt
Retravailler
Pour de nombreux fabricants, le bénéfice provient d’une meilleure stabilité de la production plutôt que de la seule élimination de l’électricité statique.
Les exigences en matière de contrôle statique varient selon l'industrie.
Vous trouverez ci-dessous des environnements de production courants dans lesquels les barres ionisantes apportent des améliorations mesurables.
L'électricité statique provoque l'attraction du film, des problèmes de pliage et une contamination par la poussière.
Les barres ionisantes stabilisent le transport du film et améliorent l’apparence du produit.
Matériaux typiques :
ANIMAL DE COMPAGNIE
PE
BOP
RPC
Films laminés
L’électricité statique a un impact direct sur l’enregistrement de l’impression et la propreté de la surface.
L'ionisation aide à maintenir une qualité d'impression constante.
Les matériaux d'emballage en mouvement rapide génèrent une charge de surface importante.
L'élimination statique améliore la cohérence de l'alimentation.
Les pièces moulées attirent souvent la contamination aéroportée immédiatement après leur libération.
Les barres ionisantes réduisent la contamination avant l’emballage.
Les assemblages sensibles nécessitent une protection ESD stable.
L'ionisation minimise le risque électrostatique.
Les processus continus de feuilles bénéficient de surfaces plus propres et d’une manipulation plus fluide.
Installer correctement une barre ionisante a un impact plus important que simplement augmenter la quantité d’équipement.
Suivez ces principes de mise en œuvre.
Installez immédiatement après :
Détente
Séparation des matériaux
Sections à haute friction
Transports à grande vitesse
La neutralisation précoce de l’électricité statique évite les défauts en aval.
La zone d'ionisation active doit couvrir toute la surface du produit.
Une couverture insuffisante crée des zones non traitées.
Trop près peut réduire la couverture.
Trop réduit la densité ionique.
La distance doit correspondre aux spécifications de l'équipement et aux conditions de production.
La mise à la terre stabilise l'équilibre ionique et améliore les performances de décharge.
L'accumulation de poussière sur les points émetteurs réduit l'efficacité de la neutralisation au fil du temps.
La maintenance préventive maintient les performances stables.
C’est l’une des questions d’achat les plus courantes.
La réponse dépend des étapes du processus et non du nombre de lignes.
Conseils généraux :
État de production |
Quantité typique |
|---|---|
Convoyeur simple |
1 barre |
Ligne de conditionnement |
1 à 2 barres |
Ligne d'impression |
2 à 3 barres |
Production cinématographique |
2 à 4 barres |
Traitement double face |
Installation supérieure + inférieure |
Processus en plusieurs étapes |
Un par poste critique |
Les facteurs de sélection comprennent :
Largeur du matériau
Vitesse de production
Intensité statique
Lieu d'installation
Exigences en matière de traitement de surface
Un placement approprié surpasse généralement une quantité excessive d’équipement.
Avant de sélectionner l’équipement, évaluez d’abord les conditions de production.
Posez ces questions :
Le plastique se comporte différemment du métal.
Identifiez les points de génération réels.
Des vitesses plus élevées nécessitent une neutralisation plus rapide.
Les exigences de surface affectent l'installation.
Les systèmes évolutifs réduisent les coûts de rénovation futurs.
Choisir en fonction des exigences du processus donne généralement de meilleurs résultats à long terme que choisir uniquement en fonction des spécifications de l'équipement.
Le coût d'une barre ionisante dépend principalement de la longueur de la barre, de la distance de fonctionnement, du type d'alimentation et de la quantité d'installation.
Pour les applications industrielles générales, les barres ionisantes standard coûtent généralement entre 100 et 500 USD par unité , tandis que les systèmes personnalisés de grande longueur ou hautes performances peuvent coûter plus cher.
Pour les lignes de production nécessitant plusieurs points d'installation, l'investissement total est généralement déterminé par le nombre de barres et les exigences d'intégration du système plutôt que par un prix unitaire unique.
Par rapport aux pertes causées par la contamination, les temps d’arrêt et les défauts du produit, les barres ionisantes sont souvent considérées comme une solution de contrôle statique à long terme rentable.
L'électricité statique est peut-être invisible, mais son impact opérationnel est mesurable.
Les interruptions de production, la contamination, les variations de qualité et la réduction du débit proviennent souvent d'une accumulation incontrôlée de charges.
Bien que la mise à la terre, l'ajustement de l'humidité et les matériaux antistatiques puissent réduire les symptômes, l'ionisation active permet une élimination directe et reproductible de l'électricité statique.
Pour les industriels opérant dans des environnements de production continue, les barres ionisantes restent une des solutions les plus efficaces car elles combinent :
Fonctionnement continu
Traitement sans contact
Réponse rapide
Intégration facile
Performances fiables à long terme
Un système de barres ionisantes correctement configuré aide à transformer le contrôle statique du dépannage réactif en un contrôle de processus stable.
Ils neutralisent continuellement la charge pendant le fonctionnement mais ne suppriment pas définitivement la capacité des matériaux à générer de l'électricité statique.
Oui. Ils sont largement utilisés dans les applications de films, de feuilles et de conversion.
Certaines configurations le font, tandis que les modèles standard fonctionnent souvent sans flux d'air externe.
Généralement non. L'installation doit correspondre aux étapes du processus et aux emplacements de génération statique.
Les intervalles de nettoyage dépendent de la contamination de l'environnement et des conditions de fonctionnement.
