Les barres d'air ionisantes sont largement utilisées dans les systèmes de contrôle électrostatique pour neutraliser les charges de surface dans des secteurs tels que la fabrication de semi-conducteurs, l'assemblage électronique de précision, le pelliculage, l'impression, l'emballage pharmaceutique et l'automatisation à grande vitesse. Bien que le mécanisme fondamental de l’ionisation via la décharge corona soit bien compris, l’interaction entre les barres d’air ionisantes et les champs électrostatiques préexistants ou évoluant dynamiquement reste insuffisamment explorée. Dans les applications pratiques, les ioniseurs ne fonctionnent pas en isolation électrostatique ; au lieu de cela, ils fonctionnent dans des environnements électrostatiques complexes et variables dans le temps, générés par des matériaux chargés, des bandes en mouvement, des substrats isolants, des machines mises à la terre et des appareils à haute tension.
Cet article présente une analyse complète des effets de couplage entre les barres d’air ionisantes et les champs électrostatiques externes. Il intègre la physique des plasmas, l'électrostatique, la théorie du transport de charge et la modélisation multiphysique pour examiner comment la superposition de champ, la dynamique des charges d'espace, la dérive ionique, la polarisation diélectrique, le transport du flux d'air et le comportement de décharge par rétroaction interagissent. L'étude explore en outre comment ces mécanismes de couplage influencent l'équilibre ionique, l'efficacité de la neutralisation, la stabilité de la décharge, la production d'ozone, les interférences électromagnétiques et la fiabilité à long terme. Des stratégies d'optimisation technique et des approches de modélisation sont également proposées pour la conception de systèmes avancés.
L’accumulation de charges électrostatiques constitue un défi crucial dans la fabrication moderne. Les surfaces chargées peuvent attirer les contaminants, endommager les composants électroniques sensibles par décharge électrostatique (ESD), perturber l'uniformité du revêtement et provoquer des problèmes d'adhésion du produit. Les barres d'air ionisantes atténuent la charge statique en générant des ions d'air positifs et négatifs via une décharge corona et en les dirigeant vers des objets chargés.
Toutefois, dans les environnements industriels pratiques, le champ électrostatique entourant l’objet cible est rarement statique ou uniforme. Les matériaux en mouvement, les substrats diélectriques, les rouleaux rotatifs et les cadres métalliques mis à la terre produisent des champs électriques variant dans l'espace et dans le temps. La barre d’air ionisante doit fonctionner dans cet environnement électrostatique complexe. Par conséquent, le processus de neutralisation n’est pas simplement la délivrance d’ions, mais un couplage dynamique entre :
Champ de décharge haute tension de l'ioniseur
Champ électrostatique externe des objets chargés
Champ de charge d'espace généré par les ions en transit
Champ de transport de charge induit par le flux d'air
Comprendre ces effets couplés est essentiel pour optimiser les performances de neutralisation et prévenir l’instabilité.
Le champ électrique à proximité d’une pointe d’aiguille pointue peut être approximé par :
E≈VrE approx rac{V}{r} E ≈ r V
Où:
VV V = tension appliquée
rr r = rayon de courbure
Lorsque le champ électrique local dépasse le seuil de claquage de l'air (~3 × 10^6 V/m), l'ionisation commence, formant une région de plasma corona.
Le champ de décharge est très inégal et localisé à la pointe de l’aiguille.
Un objet chargé avec une densité de charge de surface σsigma σ produit un champ électrique :
E=σε0E = rac{sigma}{varepsilon_0} E = ε 0σ
pour une approximation planaire infinie.
Dans les systèmes réels, la géométrie complique la répartition du champ. Les films, plaquettes, bandes transporteuses ou composants en plastique chargés génèrent des champs non uniformes qui interagissent avec le champ de l'ioniseur.
Lorsque les ions sont émis par l'ioniseur, ils s'accumulent dans l'espace situé entre l'ioniseur et la surface cible. Cela crée une région de charge d'espace.
Le champ électrique dans l'espace est régi par l'équation de Poisson :
∇2ϕ=−ρε0 abla^2 phi = - rac{ ho}{varepsilon_0} ∇ 2ϕ = − ε 0ρ
Où:
ϕphi ϕ = potentiel électrique
ρ ho ρ = densité de charge d'espace
La charge d'espace modifie à la fois le champ de décharge de l'ioniseur et le champ électrostatique externe.
Le champ électrique total dans le système est :
Etotal=Eionizer+Eexternal+EspaceE_{total} = E_{ionizer} + E_{external} + E_{space} E t o t a l = E i o ni zer + E e x t er na l + E sp a ce
Le principe de superposition implique que le comportement de la décharge est fortement influencé par la charge externe.
Si le champ externe améliore le champ local à la pointe, la tension d'apparition de la couronne diminue. À l’inverse, des champs externes opposés peuvent supprimer la décharge.
Le couplage est dynamique :
L'objet chargé génère un champ.
Le champ modifie l'intensité de la couronne.
Corona produit des ions.
Les ions dérivent sous un champ combiné.
La charge de surface diminue.
Modifications du champ externe.
La décharge s'ajuste en conséquence.
Cela forme un système de rétroaction non linéaire en boucle fermée.
Vitesse de dérive des ions :
=μEv = mu E v = μEv
Où:
μmu μ = mobilité ionique
EE E = champ électrique local
Si le champ électrostatique externe est fort, il peut dominer la trajectoire des ions, tirant les ions de manière asymétrique. Cela se traduit par :
Neutralisation inégale
Déséquilibre ionique
Surcompensation localisée
Lorsque le matériau cible est diélectrique (films plastiques, plaquettes, revêtements), la polarisation se produit :
P = ε0χeEP = varepsilon_0 chi_e E P = ε 0χ e E
La polarisation modifie les conditions aux limites de la distribution du champ électrique. Les dipôles induits peuvent localement amplifier ou réduire l'intensité du champ, modifiant ainsi l'attraction ionique.
Les barres à air ionisantes utilisent souvent un flux d’air comprimé. Le transport des ions devient un processus de convection-dérive :
J=ρμE+ρvairJ = ho mu E + ho v_{air} J = ρ μ E + ρ v ai r
Où:
Premier terme = courant de dérive
Deuxième terme = transport convectif
Les champs électrostatiques externes peuvent dévier les nuages d’ions même en cas de fort flux d’air, en particulier pour les faibles vitesses d’air.
Une forte charge positive externe peut améliorer la couronne négative tout en supprimant la couronne positive dans les systèmes AC, conduisant à :
Dérive de l'équilibre ionique
Décharge vacillante
Augmentation de la production d'ozone
À haute densité ionique, la charge d’espace s’accumule et réduit le champ électrique effectif à la pointe, un phénomène connu sous le nom de blindage de champ.
Si une charge externe accélère l’accumulation d’ions dans certaines régions, un blindage localisé peut se produire, déstabilisant la décharge.
Dans les régions où les nuages d’ions opposés convergent en raison de la distorsion du champ, la recombinaison augmente :
A++B−→ABA^+ + B^- ightarrow AB A + + B − → A B
Cela réduit l’efficacité de la neutralisation efficace.
La force de couplage augmente à mesure que la distance diminue.
Courte distance:
Interaction de terrain plus forte
Neutralisation plus rapide
Risque d’instabilité plus élevé
Longue distance :
Accouplement réduit
Réponse plus lente
Une mise à la terre incorrecte modifie le chemin de retour des lignes de champ électrique.
Les structures flottantes peuvent créer des gradients de champ inattendus, intensifiant les effets de couplage.

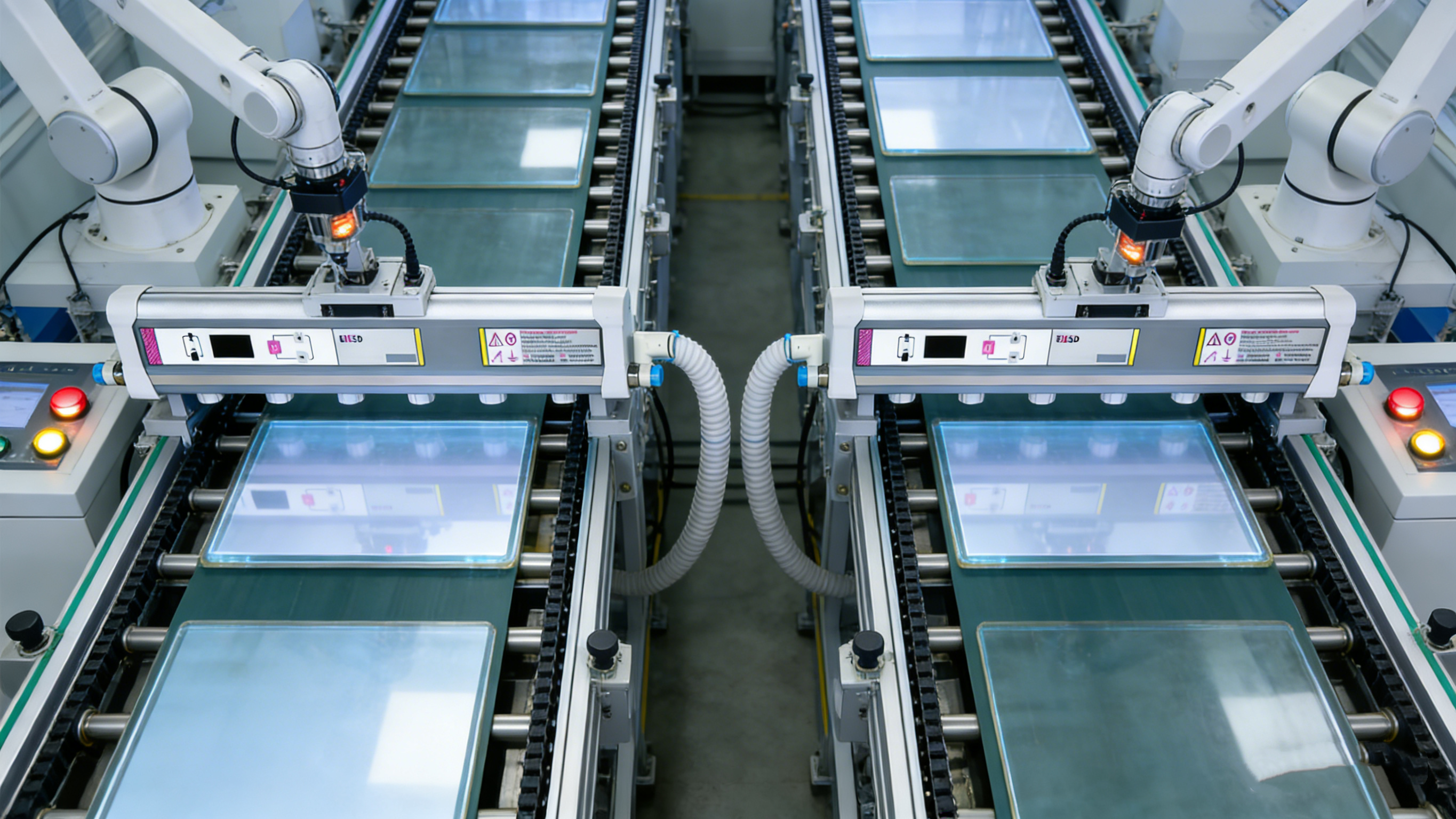

Lorsque plusieurs ioniseurs fonctionnent à proximité, leurs champs de décharge se chevauchent, produisant un couplage entre ioniseurs.
Les effets incluent :
Interférence de phase
Mélange de nuages d'ions
Renforcement local sur le terrain
Le système couplé nécessite de résoudre :
L'équation de Poisson
Équation de continuité pour les ions
Équations de dérive-diffusion
Navier–Stokes (si flux d'air inclus)
Cela constitue un problème multiphysique.
La méthode des éléments finis (FEM) permet :
Cartographie de terrain 3D
Evolution de la charge en fonction du temps
Visualisation de la densité ionique
Prédiction du temps de neutralisation
La simulation permet d'optimiser :
Espacement des aiguilles
Amplitude de tension
Vitesse de l'air
Distance à la cible
Le couplage affecte :
Constante de temps de neutralisation
Stabilité de l'équilibre ionique
Tension résiduelle
Uniformité spatiale
Dans les environnements à champ élevé (par exemple, lignes de films chargés), les champs externes peuvent dominer la trajectoire des ions, nécessitant une production d'ions plus élevée ou un positionnement stratégique.
L'amélioration du champ externe peut :
Seuil de décharge inférieur
Augmenter l'intensité de la couronne
Augmenter la production d'ozone
La suppression de champ peut nécessiter une tension appliquée plus élevée, augmentant ainsi la consommation d'énergie.
La modulation de tension en temps réel basée sur la mesure de la charge de surface réduit l'instabilité.
Placez les ioniseurs là où les lignes de champ externes favorisent le transport des ions plutôt que de s'y opposer.
L'utilisation de plaques mises à la terre ou de boucliers électrostatiques peut contrôler la distribution du champ et réduire les couplages involontaires.
Le réglage de la largeur d'impulsion et de la fréquence améliore l'équilibre ionique dans des champs externes asymétriques.
Un flux laminaire plus élevé stabilise le nuage d’ions contre la déviation électrostatique.
Les plaquettes à haute résistivité maintiennent la charge plus longtemps, renforçant ainsi les effets de couplage.
Les films chargés en mouvement créent des champs électrostatiques variant dans le temps, nécessitant une compensation dynamique.
Le couplage de champ peut déclencher une concentration de rejet involontaire ; une conception intrinsèquement sûre est essentielle.
Les capteurs de champ électrostatique intégrés permettent une régulation adaptative des décharges.
Les modèles d'apprentissage automatique prédisent l'évolution de la charge et ajustent la production d'ions en conséquence.
Plusieurs ioniseurs synchronisés créent des environnements de champ ionique contrôlés.
Modélisation de l'interaction plasma-diélectrique
Optimisation des émetteurs nanostructurés sous champs externes
Simulation couplée électromagnétique-électrostatique
Systèmes de cartographie de terrain en temps réel
Ionisation adaptative économe en énergie
L'interaction entre les barres d'air ionisantes et les champs électrostatiques externes est un phénomène multiphysique non linéaire complexe impliquant :
Superposition de champ électrique
Dynamique de la charge d'espace
Dérive et recombinaison des ions
Polarisation diélectrique
Transport par flux d'air
Ajustement de la décharge de rétroaction
Ces effets de couplage influencent directement l’efficacité de la neutralisation, la stabilité de la décharge, l’équilibre ionique, la consommation d’énergie et la fiabilité du système.
L'optimisation des systèmes de contrôle statique industriels nécessite non seulement de concevoir des ioniseurs efficaces, mais également de comprendre et de gérer leur interaction avec l'environnement électrostatique environnant.
Une approche d'ingénierie au niveau des systèmes intégrant la science des matériaux, la physique des plasmas, la modélisation de champ, le contrôle environnemental et la régulation intelligente définira la prochaine génération de technologies d'ionisation haute performance.
