La fabrication électronique est l’un des secteurs industriels les plus sensibles à la précision de l’économie moderne. De l'assemblage des semi-conducteurs à la production de PCB et à l'intégration de micro-composants, chaque étape du processus nécessite un contrôle environnemental strict. Même une petite perturbation telle qu'une attraction de poussière ou une décharge électrostatique peut entraîner une défaillance du produit ou une durée de vie réduite de l'appareil.
À mesure que les appareils deviennent plus petits et plus complexes, le risque associé à l’électricité statique augmente considérablement. Les matériaux utilisés dans la production électronique, tels que les polymères isolants et les chemins microconducteurs, sont très sensibles aux charges électriques incontrôlées. Cela fait du contrôle statique une exigence essentielle plutôt qu’une amélioration facultative.
Les barres d'air ionisantes améliorent la fabrication de produits électroniques en éliminant l'électricité statique, en réduisant la contamination, en empêchant les dommages causés par les décharges électrostatiques et en améliorant le rendement de production et la stabilité du processus.
Ces systèmes sont largement utilisés dans les lignes de production électronique car ils assurent une neutralisation statique sans contact, continue et très efficace. Contrairement aux méthodes passives, les barres d’air ionisantes génèrent activement des ions qui neutralisent les surfaces chargées en temps réel, garantissant ainsi des conditions de fabrication stables et fiables.
Cet article fournit une analyse technique et industrielle détaillée de la façon dont les barres d'air ionisantes améliorent les performances de fabrication de produits électroniques, couvrant leurs mécanismes fonctionnels, leurs domaines d'application, leurs avantages et leurs stratégies d'optimisation.
Table des matières
Rôle de l'électricité statique dans la fabrication électronique
Comment fonctionnent les barres d'air ionisantes dans les environnements de production électronique
Prévention des dommages causés par les décharges électrostatiques
Réduction de la contamination et de l'attraction des particules
Amélioration de l'assemblage des PCB et de la manipulation des composants
Amélioration des salles blanches et des environnements contrôlés
Impact sur le rendement de production et la réduction des défauts
Intégration dans les lignes de fabrication électronique automatisées
Considérations relatives à l'optimisation opérationnelle et à la maintenance
L'électricité statique est l'un des risques cachés les plus critiques dans la fabrication électronique, capable d'endommager les composants et de perturber les processus de production.
Dans les environnements de production électronique, l’électricité statique est générée par la friction, la séparation des matériaux et les processus d’automatisation à grande vitesse. Lorsque des matériaux tels que des plateaux en plastique, des plaquettes semi-conductrices et des circuits imprimés se déplacent dans les équipements de production, des charges électriques s'accumulent à leurs surfaces.
Ces charges peuvent sembler inoffensives, mais elles peuvent causer des problèmes importants dans les systèmes microélectroniques. Les composants sensibles tels que les circuits intégrés et les dispositifs semi-conducteurs peuvent être endommagés même par de petites décharges électrostatiques, parfois à des niveaux invisibles à la perception humaine.
Les principaux risques liés à l’électricité statique comprennent :
Dommages aux composants microélectroniques
Performances du circuit instables
Augmentation des taux de défauts dans l'assemblage
Attraction de contamination due aux surfaces chargées
À mesure que la taille des composants continue de diminuer, la tolérance aux décharges statiques devient encore plus faible. Cela rend les systèmes de contrôle statique essentiels à toutes les étapes de la fabrication électronique, de la manipulation des matières premières à l'assemblage du produit final.
Les barres d'air ionisantes neutralisent l'électricité statique dans la fabrication électronique en générant des ions positifs et négatifs équilibrés qui éliminent les charges de surface.
Les barres d'air ionisantes fonctionnent en créant des ions à travers des points d'émission à haute tension. Ces ions sont ensuite transportés par le flux d'air vers des surfaces chargées telles que des circuits imprimés, des plaquettes ou des composants électroniques. Une fois que les ions atteignent la surface, ils neutralisent les charges positives ou négatives en excès.
Ce processus est continu et sans contact, ce qui le rend idéal pour les environnements de fabrication électronique délicats où le contact physique pourrait provoquer des dommages ou une contamination.
Le processus opérationnel comprend :
Génération d'ions positifs et négatifs
Transport d'ions assisté par air vers les surfaces cibles
Neutralisation des charges électrostatiques
Surveillance continue de l'équilibre statique
Contrairement aux méthodes de mise à la terre passive, les barres d’air ionisantes éliminent activement les charges statiques en temps réel. Ceci est particulièrement important dans les lignes de production à grande vitesse où l'électricité statique peut s'accumuler rapidement et de manière imprévisible.
La capacité de fournir une production d’ions constante sur de larges surfaces rend les barres d’air ionisantes parfaitement adaptées aux systèmes de fabrication électronique basés sur des convoyeurs.
Les barres d'air ionisantes préviennent les dommages causés par les décharges électrostatiques en éliminant l'accumulation de charge avant qu'elle n'atteigne des niveaux critiques.
Les décharges électrostatiques, souvent abrégées en ESD, sont l'un des phénomènes les plus dommageables dans la fabrication électronique. Cela se produit lorsque l’électricité statique accumulée se libère soudainement, endommageant potentiellement les composants électroniques sensibles.
Même de petites décharges qui ne sont pas détectables par les sens humains peuvent détruire les microcircuits ou affaiblir leur fiabilité à long terme. Cela rend la prévention bien plus importante que la réparation.
Les barres d'air ionisantes réduisent le risque ESD grâce à une neutralisation continue de la charge. En maintenant des niveaux d’ions équilibrés dans l’environnement de production, ils empêchent en premier lieu l’accumulation de charges dangereuses.
Les principaux avantages de la prévention des décharges électrostatiques comprennent :
Neutralisation continue des charges de surface
Protection des dispositifs semi-conducteurs sensibles
Réduction des défauts électroniques latents
Fiabilité du produit améliorée dans le temps
Dans la fabrication de produits électroniques de haute précision, même des dommages microscopiques peuvent entraîner une défaillance du produit sur le terrain. Par conséquent, les barres d’air ionisantes sont largement utilisées comme solution préventive plutôt que corrective.
Les barres d'air ionisantes réduisent la contamination en éliminant les charges statiques qui attirent la poussière et les particules en suspension dans l'air.
L'électricité statique amène les surfaces à attirer la poussière, les fibres et les particules microscopiques. Dans la fabrication électronique, cette contamination peut interférer avec les connexions des circuits, les composants optiques et les surfaces de liaison.
Lorsque les surfaces sont électriquement neutres, elles sont moins susceptibles d’attirer les contaminants. Les barres d'air ionisantes maintiennent cet état neutre en équilibrant continuellement les charges pendant la production.
Les améliorations liées à la contamination comprennent :
Adhésion réduite des particules sur les PCB
Surfaces de plaquettes semi-conductrices plus propres
Clarté améliorée des composants optiques
Exigences de retouche et de nettoyage réduites
Dans les environnements contrôlés tels que les salles blanches, même une contamination mineure par des particules peut entraîner une perte de rendement significative. Les barres d'air ionisantes agissent comme une couche de protection supplémentaire aux côtés des systèmes de filtration et de contrôle environnemental.
La combinaison du flux d'air et de l'ionisation garantit que les particules sont moins susceptibles de se déposer sur les surfaces sensibles, améliorant ainsi la propreté globale de la production.
Les barres d'air ionisantes améliorent les processus d'assemblage des PCB en réduisant les interférences statiques lors du placement et de la manipulation des composants.
L'assemblage de cartes de circuits imprimés implique plusieurs étapes de placement précis des composants, de soudure et d'inspection. Au cours de ces processus, l’électricité statique peut provoquer le collage, le déplacement ou le désalignement des composants.
Les barres d'air ionisantes éliminent ces problèmes en neutralisant les charges sur les PCB et les composants électroniques avant et pendant l'assemblage. Cela garantit une manipulation plus fluide et un placement plus précis.
Les principales améliorations apportées à l'assemblage de circuits imprimés comprennent :
Désalignement réduit des composants
Opérations de prélèvement et de placement automatisées plus fluides
Risque moindre de collage des composants
Cohérence de soudure améliorée
Dans les chaînes d’assemblage automatisées, l’électricité statique peut interférer avec les systèmes robotiques et les capteurs. En maintenant un environnement électrique neutre, les barres d'air ionisantes améliorent la précision de la machine et réduisent les temps d'arrêt causés par des erreurs de manipulation.
Cela conduit à des cycles de production plus efficaces et à une plus grande cohérence de la qualité du produit final.
Les barres d'air ionisantes améliorent les environnements de salle blanche en contrôlant l'électricité statique qui peut compromettre la qualité de l'air et le contrôle de la contamination.
Les salles blanches utilisées dans la fabrication de produits électroniques sont conçues pour minimiser les particules en suspension dans l’air et maintenir des conditions environnementales strictes. Cependant, l’électricité statique peut toujours faire adhérer des particules aux surfaces, même dans des environnements hautement contrôlés.
Les barres d'air ionisantes aident à maintenir l'équilibre électrostatique, garantissant que les particules restent en suspension et sont plus facilement éliminées par les systèmes de filtration d'air.
Les améliorations des performances des salles blanches comprennent :
Adhésion réduite des particules sur les équipements et les surfaces
Efficacité améliorée des systèmes de filtration de l’air
Conditions environnementales plus stables
Risque moindre de contamination croisée
Dans la fabrication de semi-conducteurs, où une précision nanométrique est requise, même une contamination mineure peut entraîner des défauts importants. Les barres d’air ionisantes fournissent une couche cruciale de contrôle statique qui soutient l’intégrité des salles blanches.
Ils sont généralement installés à des points clés tels que les stations de transfert, les zones d'inspection et les zones de manutention pour garantir une neutralisation statique continue.
Les barres d'air ionisantes améliorent considérablement le rendement de production en réduisant les défauts liés à l'électricité statique et les interruptions de processus.
Dans la fabrication électronique, le taux de rendement est directement influencé par le nombre de produits défectueux fabriqués lors de l’assemblage. L'électricité statique est un contributeur caché à bon nombre de ces défauts, provoquant souvent des problèmes qui ne sont pas immédiatement visibles.
En éliminant les charges statiques, les barres d'air ionisantes réduisent le risque de dommages lors des processus de manipulation, d'assemblage et de test.
Les principales améliorations de rendement comprennent :
Taux de défauts inférieurs dans les produits assemblés
Réduction des pannes de composants pendant la production
Moins de cas de retouches et de rejets
Cohérence améliorée des processus
Au fil du temps, ces améliorations conduisent à des économies de coûts significatives et à une plus grande efficacité de production. Même de petites réductions des taux de défauts peuvent avoir un impact important sur la rentabilité globale de la fabrication de produits électroniques en grand volume.
Les barres d’air ionisantes jouent donc un rôle important à la fois dans le contrôle qualité et dans l’efficacité opérationnelle.

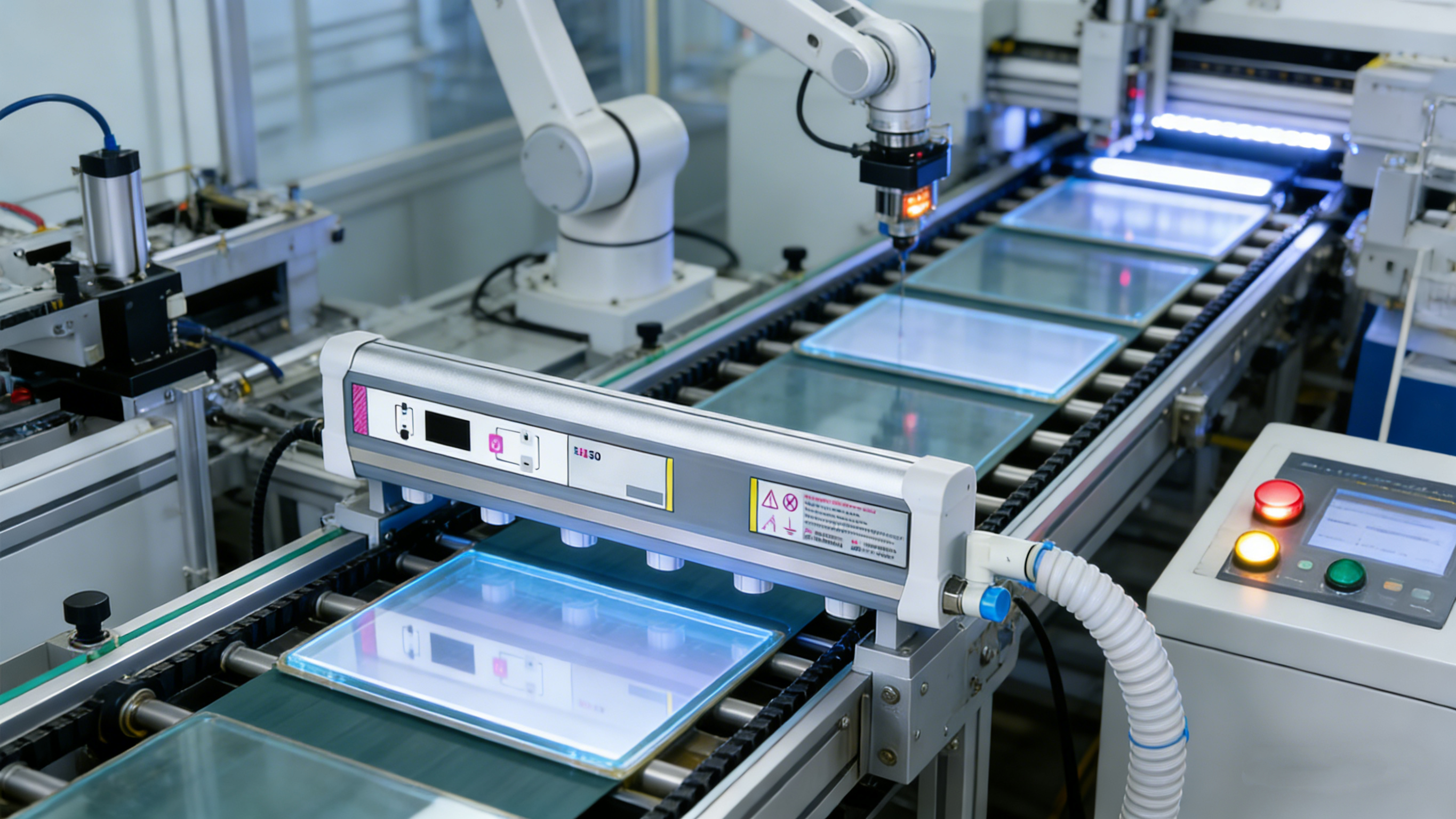

Les barres d'air ionisantes s'intègrent parfaitement aux systèmes automatisés de fabrication électronique, garantissant un contrôle statique continu sans interrompre le flux de production.
La fabrication électronique moderne repose largement sur l’automatisation, notamment sur les chaînes d’assemblage robotisées, les systèmes de convoyeurs et les équipements d’inspection automatisés. Ces systèmes fonctionnent à des vitesses élevées et nécessitent un contrôle environnemental précis.
Les barres d'air ionisantes sont conçues pour être installées directement dans les lignes de production sans interférer avec les opérations mécaniques. Ils assurent une ionisation continue sur les matériaux et composants en mouvement.
Les avantages de l'intégration incluent :
Compatibilité avec les systèmes de convoyeurs
Synchronisation avec les processus automatisés
Contrôle statique continu en temps réel
Interruption minimale de maintenance
Parce qu’elles fonctionnent sans contact, les barres d’air ionisantes ne ralentissent pas la vitesse de production. Au lieu de cela, ils améliorent la fiabilité de l’automatisation en réduisant les erreurs liées à l’électricité statique qui peuvent perturber les systèmes robotiques.
Cela en fait un composant essentiel dans les environnements de fabrication intelligents modernes.
Une optimisation et une maintenance appropriées des barres d’air ionisantes sont essentielles pour maintenir des performances constantes dans la fabrication électronique.
Comme tous les équipements industriels de précision, les barres d’air ionisantes nécessitent un entretien régulier pour garantir une production d’ions et des performances de flux d’air stables. L’accumulation de poussière ou la contamination des points d’émission peuvent réduire l’efficacité au fil du temps.
Les stratégies d'optimisation comprennent :
Nettoyage régulier des points d'émission d'ions
Alignement correct avec les surfaces cibles
Ajustement des paramètres de débit d’air en fonction des besoins de production
Surveillance des performances de l'équilibre ionique
Dans les systèmes avancés, la surveillance en temps réel peut être utilisée pour détecter les changements de performances et ajuster automatiquement les paramètres. Cela garantit un contrôle statique constant même dans des conditions de production variables.
Les calendriers de maintenance sont généralement alignés sur les cycles de production afin de minimiser les temps d'arrêt tout en garantissant une fiabilité à long terme.
Les barres d'air ionisantes jouent un rôle essentiel dans l'amélioration de la fabrication électronique en fournissant un contrôle statique rapide, continu et fiable. Ils protègent les composants sensibles, réduisent la contamination, améliorent la précision de l'assemblage, améliorent les performances des salles blanches et augmentent considérablement le rendement de production.
À mesure que l’électronique continue d’évoluer vers des conceptions plus petites, plus complexes et plus sensibles, l’importance d’un contrôle statique efficace continuera de croître. Les barres d'air ionisantes offrent une solution évolutive et efficace qui répond aux exigences de fabrication modernes et garantit la stabilité de la production à long terme.
