La fabrication de semi-conducteurs nécessite un environnement de production ultra propre où même une contamination microscopique peut endommager les composants électroniques sensibles. Parmi les nombreuses technologies de contrôle environnemental utilisées dans les salles blanches de semi-conducteurs, les systèmes d’ionisation jouent un rôle essentiel dans la réduction des décharges électrostatiques et de l’attraction des particules. À mesure que les dispositifs semi-conducteurs deviennent plus petits et plus complexes, le contrôle statique devient de plus en plus important pour maintenir le rendement du produit, garantir la fiabilité des processus et réduire les défauts coûteux.
Dans les environnements avancés de fabrication et d'assemblage de plaquettes, des charges électrostatiques peuvent s'accumuler sur les surfaces des équipements, les opérateurs, les matériaux d'emballage et les plaquettes elles-mêmes. Sans neutralisation efficace, l’électricité statique peut attirer les particules en suspension dans l’air et déclencher des décharges électrostatiques qui endommagent les circuits intégrés. Les systèmes d'ionisation offrent une solution fiable en équilibrant les ions positifs et négatifs dans l'atmosphère de la salle blanche.
Les systèmes d'ionisation dans les salles blanches de semi-conducteurs sont conçus pour neutraliser les charges électrostatiques, réduire la contamination par les particules, améliorer le rendement de fabrication et protéger les dispositifs semi-conducteurs sensibles contre les dommages causés par les décharges électrostatiques tout au long du processus de production.
Alors que la technologie de fabrication de puces continue de progresser vers des processus nanométriques plus petits, les normes de contrôle statique sont devenues plus strictes que jamais. Les installations de semi-conducteurs s'appuient désormais largement sur des technologies d'ionisation sophistiquées intégrées aux flux de travail des salles blanches, aux boîtiers d'équipement et aux lignes de production automatisées. Comprendre comment ces systèmes fonctionnent, où ils sont appliqués et comment ils sont entretenus est essentiel pour les fabricants qui recherchent l'excellence opérationnelle et une qualité de produit supérieure.
Cet article explore les principes fondamentaux des systèmes d'ionisation dans les salles blanches de semi-conducteurs, y compris leurs principes de fonctionnement, leurs types, leurs applications, leurs avantages, leurs considérations d'installation, leurs pratiques de maintenance et les futures tendances de l'industrie.
Pourquoi le contrôle statique est essentiel dans les salles blanches pour semi-conducteurs
Comment fonctionnent les systèmes d'ionisation
Types de systèmes d'ionisation utilisés dans la fabrication de semi-conducteurs
Applications des systèmes d'ionisation dans les installations de semi-conducteurs
Avantages des systèmes d'ionisation dans les opérations en salle blanche
Défis et limites de la technologie d'ionisation
Facteurs clés lors de la sélection d'un système d'ionisation
Meilleures pratiques de maintenance et de surveillance
Tendances futures en matière d’ionisation des salles blanches des semi-conducteurs
Conclusion
Le contrôle statique est essentiel dans les salles blanches de semi-conducteurs, car les décharges électrostatiques peuvent endommager les composants électroniques sensibles, attirer les particules de contamination et réduire le rendement de fabrication.
La fabrication de semi-conducteurs implique des processus très délicats réalisés à des échelles microscopiques et nanoscopiques. Les circuits intégrés modernes contiennent des millions, voire des milliards de transistors regroupés dans des zones de puce extrêmement petites. Même une décharge électrostatique mineure qui peut passer inaperçue pour les humains peut endommager de manière permanente les dispositifs à semi-conducteurs.
L'électricité statique se développe naturellement par friction, mouvement des matériaux et flux d'air. Dans les salles blanches pour semi-conducteurs, les sources courantes de génération d’électricité statique comprennent :
Supports en plastique et matériaux d'emballage
Mouvement humain et friction des vêtements
Systèmes automatisés de manipulation de plaquettes
Bandes transporteuses et équipements robotisés
Flux d'air sur les surfaces isolées
Fonctionnement de l'outil de processus
Lorsque les charges statiques s’accumulent, elles créent plusieurs risques opérationnels. Le premier risque majeur est la décharge électrostatique. Les événements ESD peuvent détruire instantanément les structures semi-conductrices ou créer des défauts latents pouvant entraîner une défaillance future du produit.
Le deuxième problème majeur est l’attraction des particules. Les surfaces chargées attirent les particules en suspension dans l'air, augmentant les niveaux de contamination dans les zones de processus critiques. Étant donné que la fabrication de semi-conducteurs nécessite un nombre de particules extrêmement faible, la contamination induite par l'électricité statique peut avoir un impact significatif sur le rendement.
Le tableau suivant illustre l'impact des décharges électrostatiques sur la production de semi-conducteurs :
Problème |
Impact sur la fabrication |
|---|---|
Décharge électrostatique |
Dommages permanents aux copeaux |
Attraction des particules |
Des taux de contamination plus élevés |
Interférence avec l'équipement |
Instabilité du processus |
Défauts de plaquette |
Rendement de production réduit |
Défaillance latente du périphérique |
Problèmes de fiabilité à long terme |
À mesure que les géométries des semi-conducteurs continuent de rétrécir, la sensibilité statique augmente considérablement. Les nœuds de processus avancés nécessitent des normes de contrôle électrostatique plus strictes que les anciennes technologies de fabrication. Cela rend les systèmes d’ionisation indispensables dans les salles blanches modernes pour semi-conducteurs.
Les systèmes d'ionisation fonctionnent en générant des ions positifs et négatifs équilibrés qui neutralisent les charges statiques sur les surfaces et les objets dans les salles blanches à semi-conducteurs.
La technologie d'ionisation fonctionne selon un principe relativement simple. Les objets chargés attirent des ions de polarité opposée. Lorsque des ions positifs et négatifs sont introduits dans l’environnement de la salle blanche, ils se combinent aux surfaces chargées et neutralisent les charges électrostatiques accumulées.
La plupart des systèmes d'ionisation génèrent des ions en utilisant l'une des méthodes suivantes, notamment la décharge corona, la technologie des rayons X mous ou le fonctionnement en courant continu pulsé. Les ions générés sont distribués via un flux d'air ou des émetteurs localisés pour garantir une neutralisation cohérente des charges dans les zones de travail critiques.
Le processus de neutralisation comporte plusieurs étapes :
Une charge statique se développe sur une surface
L'ioniseur génère des ions positifs et négatifs
Les ions de polarité opposée se déplacent vers des surfaces chargées
Les accusations sont neutralisées
Le potentiel statique diminue à des niveaux sûrs
L’une des caractéristiques les plus importantes d’un système d’ionisation est l’équilibre. Une génération excessive d’ions positifs ou négatifs peut créer des problèmes de charge supplémentaires. Les environnements semi-conducteurs nécessitent donc une sortie ionique hautement équilibrée avec une tension de décalage minimale.
Un autre paramètre important est le temps de décharge. Des temps de décharge plus rapides permettent aux ioniseurs de neutraliser rapidement les charges statiques dans des environnements de fabrication dynamiques.
Les mesures typiques des performances d’ionisation incluent :
Paramètre |
Description |
|---|---|
Temps de décharge |
Temps nécessaire pour neutraliser la charge |
Tension de décalage |
Précision de la balance ionique |
Densité ionique |
Concentration des ions générés |
Zone de couverture |
Zone de neutralisation efficace |
Génération de particules |
Performances de propreté |
Dans les salles blanches de semi-conducteurs, les systèmes d’ionisation doivent fonctionner sans introduire de contamination. Cette exigence rend la propreté du système et le contrôle des particules particulièrement importants lors de la sélection des équipements.
Les salles blanches pour semi-conducteurs utilisent plusieurs technologies d'ionisation, notamment des ioniseurs aériens, des ioniseurs à barre, des ioniseurs à ventilateur, des ioniseurs à gaz comprimé et des systèmes d'ionisation à rayons X mous.
Différents processus de fabrication de semi-conducteurs nécessitent différentes approches d'ionisation. Le choix dépend de l'agencement de la production, de la sensibilité à la contamination, de la conception du flux d'air et des exigences de contrôle statique.
Les ioniseurs aériens sont installés sur les plafonds des salles blanches et distribuent les ions sur de grandes zones de travail. Ces systèmes sont couramment utilisés dans les chaînes d'assemblage de semi-conducteurs et les zones de manipulation de plaquettes.
Les avantages des systèmes aériens comprennent :
Couverture étendue
Distribution uniforme des ions
Encombrement réduit des équipements
Intégration avec le flux d'air des salles blanches
Cependant, les systèmes aériens peuvent fournir une neutralisation plus lente que les méthodes d'ionisation localisées.

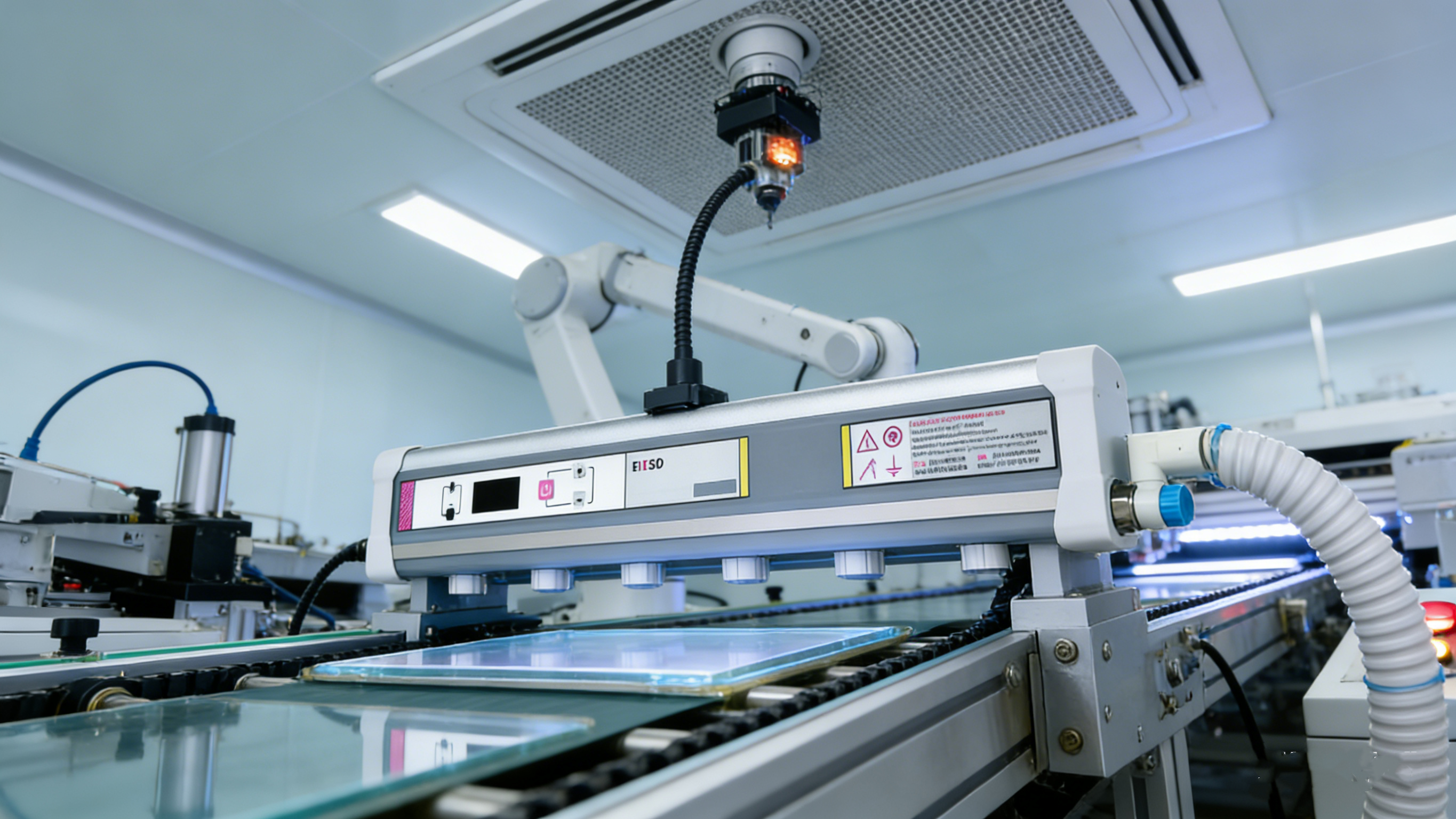

Les ioniseurs à barre sont montés à proximité d'outils de traitement, de convoyeurs ou d'équipements automatisés. Ils fournissent une ionisation ciblée directement dans les zones où la génération statique est la plus élevée.
Ces systèmes sont généralement installés dans :
Stations de transfert de plaquettes
Matériel de lithographie
Systèmes d'inspection
Lignes de conditionnement
Les ioniseurs à barre assurent une neutralisation rapide des charges et sont très efficaces dans les zones de traitement localisées.
Les ioniseurs à ventilateur combinent la génération d’ions avec un flux d’air forcé pour distribuer efficacement les ions. Ils sont souvent utilisés dans des environnements de postes de travail où les opérateurs interagissent directement avec les composants semi-conducteurs.
Les ioniseurs à ventilateur sont appréciés pour leur flexibilité et leur facilité d’installation. Cependant, la gestion du flux d’air doit être soigneusement contrôlée pour éviter de perturber les modèles de flux d’air laminaire des salles blanches.
Les ioniseurs de gaz comprimé utilisent de l'azote ionisé ou de l'air propre et sec pour neutraliser les charges statiques tout en éliminant simultanément les particules des surfaces.
Ces systèmes sont particulièrement utiles dans les applications de nettoyage de précision où l'élimination localisée de la contamination est requise.
Les ioniseurs à rayons X doux génèrent des ions sans aiguilles émettrices, réduisant ainsi la génération de particules et les besoins de maintenance.
Par rapport aux systèmes traditionnels à décharge corona, les ioniseurs à rayons X doux offrent plusieurs avantages :
Faible contamination par les particules
Équilibre ionique stable
Fréquence de maintenance réduite
Performances améliorées à long terme
À mesure que les processus de semi-conducteurs deviennent plus avancés, la technologie d’ionisation par rayons X mous gagne en popularité dans les environnements de fabrication très sensibles.
Les systèmes d'ionisation sont utilisés dans les installations de semi-conducteurs pour protéger les plaquettes, les équipements de traitement, les matériaux d'emballage et les assemblages électroniques sensibles contre les dommages liés à l'électricité statique.
La fabrication des semi-conducteurs implique de nombreuses étapes où le contrôle statique est essentiel. Les systèmes d'ionisation sont stratégiquement intégrés aux lignes de production pour minimiser les risques électrostatiques.
Les processus de fabrication de plaquettes tels que la lithographie, la gravure, le dépôt et le nettoyage nécessitent un contrôle statique strict. Les tranches chargées peuvent attirer des particules qui interfèrent avec les circuits microscopiques.
Les ioniseurs installés à proximité des systèmes de transport de plaquettes aident à maintenir la neutralité électrostatique lors des déplacements entre les outils de traitement.
Les opérations d’assemblage impliquent la manipulation de puces et de boîtiers de semi-conducteurs sensibles. Les décharges statiques pendant l'assemblage peuvent détruire les appareils terminés ou affaiblir la fiabilité à long terme.
Les points d'installation courants de l'ionisation comprennent :
Choisir et placer l'équipement
Stations de liaison de fils
Systèmes d'emballage
Postes de contrôle
Les usines modernes de semi-conducteurs s’appuient fortement sur l’automatisation. Les véhicules guidés automatisés, les bras robotisés et les systèmes de convoyeurs génèrent de l'électricité statique par le mouvement et la friction.
Les systèmes d'ionisation intégrés aux équipements de manutention automatisés aident à maintenir des conditions électrostatiques stables tout au long du processus de fabrication.
Les opérateurs travaillant avec des dispositifs à semi-conducteurs nécessitent un contrôle statique localisé sur les bancs et les postes d'inspection. Les ioniseurs à ventilateur et les ioniseurs de poste de travail assurent une protection ciblée lors des tâches de manutention manuelle.
Le contrôle statique reste important même après que les dispositifs semi-conducteurs quittent les chaînes de production. Les matériaux d'emballage peuvent générer des charges électrostatiques pendant le transport et le stockage.
Les systèmes d'ionisation contribuent à garantir que les appareils restent protégés pendant l'emballage final et la préparation de l'expédition.
Les systèmes d'ionisation améliorent la fabrication de semi-conducteurs en réduisant les décharges électrostatiques, en abaissant les niveaux de contamination, en augmentant le rendement de production et en améliorant la fiabilité des produits.
La mise en œuvre d’une technologie d’ionisation efficace offre des avantages opérationnels et financiers substantiels aux fabricants de semi-conducteurs.
La réduction des défauts liés à la statique améliore directement le rendement de production. La fabrication de semi-conducteurs implique des coûts de production extrêmement élevés, de sorte que même de petites améliorations de rendement peuvent générer des économies financières significatives.
Des taux de contamination plus faibles contribuent également à des taux d’acceptation des tranches plus élevés et à une réduction des niveaux de rebut.
Les décharges électrostatiques peuvent perturber les équipements de fabrication et les capteurs sensibles. Des conditions électrostatiques stables améliorent la cohérence des processus et réduisent les temps d’arrêt liés aux équipements.
Les surfaces neutralisées attirent moins de particules en suspension dans l'air. Cela aide les installations de semi-conducteurs à maintenir les normes de classification des salles blanches et à améliorer la stabilité des processus.
Les dommages latents ESD peuvent ne pas être immédiatement visibles lors des tests de production. Une ionisation efficace réduit les défauts cachés qui pourraient ultérieurement provoquer des pannes sur le terrain.
Ceci est particulièrement important pour les industries nécessitant des composants semi-conducteurs de haute fiabilité, notamment :
Electronique automobile
Systèmes aérospatiaux
Dispositifs médicaux
Automatisation industrielle
Infrastructures de télécommunications
Les fabricants de semi-conducteurs doivent se conformer à des normes strictes de contrôle électrostatique. Les systèmes d'ionisation aident les installations à répondre aux exigences opérationnelles et réglementaires en matière de gestion statique.
Avantage opérationnel |
Impact commercial |
|---|---|
Dommages ESD réduits |
Moins de pertes de produits |
Rendement amélioré |
Rentabilité plus élevée |
Faible contamination |
Meilleure qualité de processus |
Fiabilité améliorée |
Moins d'échecs clients |
Production stable |
Temps d'arrêt réduits |
Bien que les systèmes d'ionisation offrent des avantages essentiels en matière de contrôle statique, ils présentent également des défis liés à la maintenance, à la gestion du flux d'air, à la génération de particules et à la surveillance des performances.
Un défi majeur consiste à maintenir l’équilibre ionique. Des ioniseurs mal calibrés peuvent générer un excès d’ions positifs ou négatifs, créant ainsi de nouveaux problèmes électrostatiques au lieu de les éliminer.
La contamination des émetteurs est une autre préoccupation. Les ioniseurs à décharge corona traditionnels utilisent des points émetteurs qui peuvent accumuler des particules et des résidus chimiques au fil du temps. Les émetteurs sales réduisent l’efficacité du système et peuvent introduire des contaminants dans les environnements des salles blanches.
Les interactions du flux d'air peuvent également affecter les performances d'ionisation. Les salles blanches pour semi-conducteurs s’appuient sur des systèmes de flux d’air laminaire soigneusement conçus. Des ioniseurs mal positionnés peuvent perturber les flux d’air et réduire l’efficacité du contrôle de la contamination.
Des facteurs environnementaux tels que l’humidité, la température et la vitesse du flux d’air influencent les temps de transport et de décharge des ions. Les installations de semi-conducteurs doivent optimiser soigneusement le placement des ioniseurs pour obtenir des performances constantes.
Les limitations supplémentaires incluent :
Exigences d'entretien régulier
Complexité de l'étalonnage
Frais d'installation des équipements
Dérive des performances au fil du temps
Production potentielle d’ozone
Pour surmonter ces défis, les fabricants de semi-conducteurs investissent de plus en plus dans des systèmes de surveillance avancés et des technologies de contrôle automatisé de l'ionisation.
La sélection du bon système d'ionisation nécessite d'évaluer la classification des salles blanches, la sensibilité du processus, les conditions de flux d'air, les exigences de maintenance et les performances du contrôle électrostatique.
Tous les systèmes d'ionisation ne conviennent pas à la fabrication de semi-conducteurs. Les installations doivent évaluer soigneusement les exigences techniques avant la mise en œuvre.
Les équipements d’ionisation doivent être conformes aux normes de propreté des salles blanches des semi-conducteurs. La faible génération de particules et la compatibilité chimique sont des critères de sélection essentiels.
Des temps de décharge rapides sont essentiels dans les environnements de production automatisés à grande vitesse. Les systèmes doivent fournir une neutralisation rapide sans compromettre la précision de l’équilibre ionique.
Les fabricants doivent déterminer si l’ionisation à grande échelle ou localisée est plus appropriée pour des processus de production spécifiques.
La fréquence de maintenance a un impact direct sur les coûts opérationnels et la disponibilité des équipements. Les installations de semi-conducteurs préfèrent souvent des systèmes nécessitant peu de maintenance et minimisant les interruptions de processus.
Les systèmes d'ionisation avancés incluent des fonctionnalités de surveillance en temps réel qui suivent l'équilibre ionique, l'état de l'émetteur et les performances du système.
La liste de contrôle suivante peut aider à guider la sélection du système :
Facteur de sélection |
Importance |
|---|---|
Précision de l'équilibre ionique |
Critique |
Propreté des particules |
Critique |
Vitesse de décharge |
Haut |
Besoins d'entretien |
Haut |
Flexibilité d'installation |
Moyen |
Efficacité énergétique |
Moyen |
Une évaluation minutieuse aide les fabricants de semi-conducteurs à maximiser le retour sur investissement à long terme tout en maintenant des normes strictes de contrôle électrostatique.
Une maintenance régulière et une surveillance continue sont essentielles pour garantir des performances d'ionisation stables et maintenir la fiabilité de la salle blanche des semi-conducteurs.
Les systèmes d'ionisation nécessitent une inspection et un étalonnage continus pour maintenir un fonctionnement optimal. Sans un entretien adéquat, les performances peuvent se détériorer considérablement avec le temps.
Les points émetteurs et les surfaces du système doivent être nettoyés régulièrement pour éliminer l'accumulation de contamination. Les émetteurs propres garantissent une génération d’ions stable et minimisent la libération de particules.
Les installations doivent effectuer des tests de routine sur :
Temps de décharge
Tension de décalage
Équilibre ionique
Interaction du flux d'air
Efficacité de la couverture
Les intervalles de test dépendent de la sensibilité du processus et des exigences opérationnelles.
Les installations de semi-conducteurs avancées utilisent de plus en plus de systèmes de surveillance automatisés qui suivent en permanence les performances des ioniseurs.
La surveillance en temps réel offre plusieurs avantages :
Détection immédiate des défauts
Temps d'arrêt réduits
Cohérence améliorée des processus
Capacité de maintenance prédictive
Assurance qualité améliorée
L'étalonnage garantit que les ioniseurs maintiennent des caractéristiques d'équilibre et de décharge appropriées. Les fabricants de semi-conducteurs établissent souvent des programmes de maintenance préventive alignés sur les exigences de production.
Une documentation appropriée et un suivi de la maintenance soutiennent également la conformité aux systèmes de gestion de la qualité et aux exigences des clients.
Les futurs systèmes d'ionisation des semi-conducteurs se concentreront sur une automatisation plus intelligente, une moindre contamination, des analyses en temps réel et une compatibilité avec des technologies de fabrication de puces de plus en plus avancées.
L'industrie des semi-conducteurs continue d'évoluer rapidement, entraînant une demande pour des solutions de contrôle statique plus sophistiquées.
Les installations modernes de semi-conducteurs adoptent de plus en plus de technologies d’usines intelligentes et de plates-formes d’automatisation industrielle. Les systèmes d'ionisation sont de plus en plus intégrés aux systèmes d'exécution de fabrication centralisés pour une optimisation des processus en temps réel.
Les technologies d’intelligence artificielle et d’apprentissage automatique devraient améliorer la gestion des systèmes d’ionisation. L'analyse prédictive peut identifier les dérives de performances avant que les pannes ne surviennent.
À mesure que les géométries des semi-conducteurs rétrécissent, la tolérance à la contamination devient encore plus faible. Les futurs ioniseurs mettront l’accent sur un fonctionnement plus propre et une génération réduite de particules.
La consommation d'énergie devient un facteur important dans la fabrication de semi-conducteurs. Les futures technologies d’ionisation donneront probablement la priorité à l’efficacité énergétique sans compromettre les performances.
Les matériaux semi-conducteurs et les technologies d'emballage émergents peuvent nécessiter de nouvelles approches de contrôle statique. Les systèmes d'ionisation continueront d'évoluer pour prendre en charge les processus de fabrication avancés.
L’avenir de la technologie d’ionisation des semi-conducteurs combinera probablement une surveillance intelligente, un ajustement automatisé et un fonctionnement ultra propre pour répondre aux demandes croissantes de la production de puces de nouvelle génération.
Les systèmes d’ionisation sont devenus un élément essentiel des opérations en salle blanche pour les semi-conducteurs. Alors que les dispositifs semi-conducteurs continuent de rétrécir et que les processus de fabrication deviennent de plus en plus complexes, le contrôle électrostatique joue un rôle essentiel dans le maintien de la qualité des produits, la réduction de la contamination et la protection des composants électroniques sensibles.
De la fabrication des plaquettes à l'emballage final, les technologies d'ionisation aident à neutraliser les charges statiques, à minimiser les risques de décharges électrostatiques et à améliorer le rendement de production. Les fabricants de semi-conducteurs s'appuient désormais sur une large gamme de solutions d'ionisation, notamment des ioniseurs aériens, des ioniseurs à barre, des ioniseurs à ventilateur, des systèmes à gaz comprimé et des technologies avancées de rayons X mous.
Bien que les systèmes d'ionisation présentent des défis liés à la maintenance, à l'étalonnage et à l'intégration du flux d'air, les technologies de surveillance modernes et l'automatisation intelligente aident les fabricants à obtenir une plus grande fiabilité et un meilleur contrôle des processus.
À l’avenir, l’avenir de l’ionisation des semi-conducteurs en salle blanche se concentrera sur des solutions plus intelligentes, plus propres et plus efficaces, capables de prendre en charge des environnements de fabrication de semi-conducteurs de plus en plus avancés. Les entreprises qui investissent dans des stratégies d'ionisation efficaces seront mieux placées pour améliorer l'efficacité opérationnelle, accroître la fiabilité des produits et maintenir leur compétitivité dans le secteur des semi-conducteurs en évolution rapide.
