EIESD Ion Air Bar : analyse des causes profondes des défaillances ESD dans les usines de fabrication

Les défaillances dues aux décharges électrostatiques restent l’un des problèmes de fiabilité les plus critiques dans les environnements de fabrication de semi-conducteurs. À mesure que les technologies de fabrication continuent de se réduire à des nœuds de processus avancés, les appareils électroniques deviennent de plus en plus sensibles aux événements électrostatiques, même mineurs. Dans les usines de fabrication modernes, les incidents ESD peuvent entraîner des dommages catastrophiques aux plaquettes, des défauts latents cachés, une réduction du rendement de production, des temps d'arrêt des équipements et des pertes financières substantielles.

Le défi pour les usines n’est pas seulement de prévenir les décharges électrostatiques, mais également d’identifier les véritables causes profondes des pannes ESD récurrentes. De nombreux fabricants mettent en œuvre des programmes de contrôle ESD de base, mais des échecs surviennent encore car les sources de contamination, les faiblesses de la mise à la terre, les incohérences des matériaux, les conditions environnementales et les facteurs humains sont souvent interconnectés.

L'analyse des causes profondes des défaillances ESD dans les usines de fabrication implique d'identifier systématiquement les sources sous-jacentes des événements de décharge électrostatique grâce à la collecte de données, à l'inspection des équipements, à la surveillance environnementale, à l'évaluation des processus et aux techniques d'analyse des défaillances pour prévenir les dommages récurrents et améliorer la fiabilité de la production.

Une enquête ESD réussie nécessite plus que le simple remplacement des composants endommagés. Les ingénieurs doivent comprendre comment la génération de charges se produit dans les processus de fabrication, comment les champs électrostatiques interagissent avec les appareils sensibles et comment les pratiques opérationnelles influencent les risques de décharge. Une analyse complète permet aux usines de minimiser les défauts des produits, d'améliorer la stabilité des processus et de maintenir l'efficacité de la fabrication à long terme.

Cet article explore les principales causes des défaillances ESD dans les usines de fabrication de semi-conducteurs, les méthodologies utilisées lors des enquêtes sur les causes profondes, les modèles de défaillance courants, les technologies de surveillance, les actions correctives et les stratégies de prévention à long terme pour maintenir des programmes de contrôle ESD robustes.

Table des matières

• Comprendre les défaillances ESD dans les usines de semi-conducteurs

• Sources courantes de décharges électrostatiques dans les usines

• Comment l’analyse des causes profondes identifie les mécanismes de défaillance ESD

• Outils et techniques clés utilisés dans les enquêtes ESD

• Facteurs environnementaux qui contribuent aux événements ESD

• Facteurs humains et erreurs opérationnelles dans les pannes ESD

• Causes liées aux équipements de dommages ESD

• Risques ESD induits par les matériaux de transformation et les emballages

• Actions correctives pour prévenir de futures défaillances ESD

• Construire un programme de fiabilité ESD à long terme dans les usines de fabrication

Comprendre les défaillances ESD dans les usines de semi-conducteurs

Les défaillances ESD dans les usines de fabrication de semi-conducteurs se produisent lorsque l'électricité statique accumulée se décharge dans des appareils électroniques sensibles, provoquant des dommages immédiats ou des défauts de fiabilité latents qui réduisent les performances et le rendement du produit.

La décharge électrostatique est le transfert soudain de charge électrique entre des objets ayant des potentiels électriques différents. Dans les environnements de fabrication de semi-conducteurs, les circuits intégrés extrêmement sensibles peuvent être endommagés par des tensions bien inférieures aux seuils de détection humaine. Alors que les humains ne ressentent que des chocs statiques supérieurs à plusieurs milliers de volts, de nombreux dispositifs semi-conducteurs peuvent tomber en panne à des niveaux inférieurs à 100 volts.

Les dommages ESD se répartissent généralement en deux grandes catégories. Le premier est une panne catastrophique, où l’appareil devient immédiatement non fonctionnel. La seconde est la défaillance latente, qui crée des défauts microscopiques qui fragilisent l’appareil au fil du temps. Les défauts cachés sont particulièrement dangereux car les appareils peuvent initialement réussir les tests, mais échouer plus tard lors de leur utilisation par le client.

Les usines de fabrication modernes sont confrontées à des défis croissants en matière d'ESD, car la géométrie rétrécie des transistors réduit l'épaisseur diélectrique et augmente la sensibilité des dispositifs. Les technologies d'emballage avancées, les interconnexions haute densité et les flux de processus complexes introduisent également des points d'exposition électrostatiques supplémentaires tout au long de la production.

Les indicateurs courants des problèmes liés à l’EDD comprennent :

• Perte de rendement soudaine lors d'étapes spécifiques du processus

• Défauts récurrents de plaquettes à des endroits identiques

• Pannes inattendues liées à l’équipement

• Dérive paramétrique lors des tests électriques

• Problèmes intermittents de fiabilité sur le terrain

• Taux d'échec élevés lors des tests de gravure

Les équipes d'analyse des défaillances doivent soigneusement distinguer les défaillances ESD des autres problèmes de fiabilité tels que la contamination, les contraintes thermiques excessives, l'électromigration ou les dommages mécaniques. Une identification précise est essentielle car un diagnostic incorrect peut conduire à des actions correctives inefficaces et à des pertes de production continues.

Sources courantes de décharges électrostatiques dans les usines

Les événements ESD dans les usines de fabrication proviennent généralement de mouvements de personnel, d'équipements automatisés, de matériaux de traitement, de systèmes de mise à la terre inadéquats, de conditions environnementales et d'accumulation de charges pendant les opérations de manipulation des plaquettes.

La génération d’électricité statique se produit naturellement chaque fois que deux matériaux entrent en contact et se séparent. Dans les environnements de fabrication de semi-conducteurs, ce phénomène peut se produire de manière continue tout au long des processus de production. Comprendre l’origine des charges électrostatiques est fondamental pour une analyse efficace des causes profondes.

Le personnel est l’une des sources ESD les plus courantes. Marcher sur des revêtements de sol, manipuler des matières plastiques ou porter des vêtements mal mis à la terre peuvent générer des charges électrostatiques importantes. Même dans des environnements de salle blanche hautement contrôlés, des bracelets de poignet inadéquats ou des problèmes de mise à la terre des chaussures peuvent exposer les appareils sensibles à des niveaux de tension dangereux.

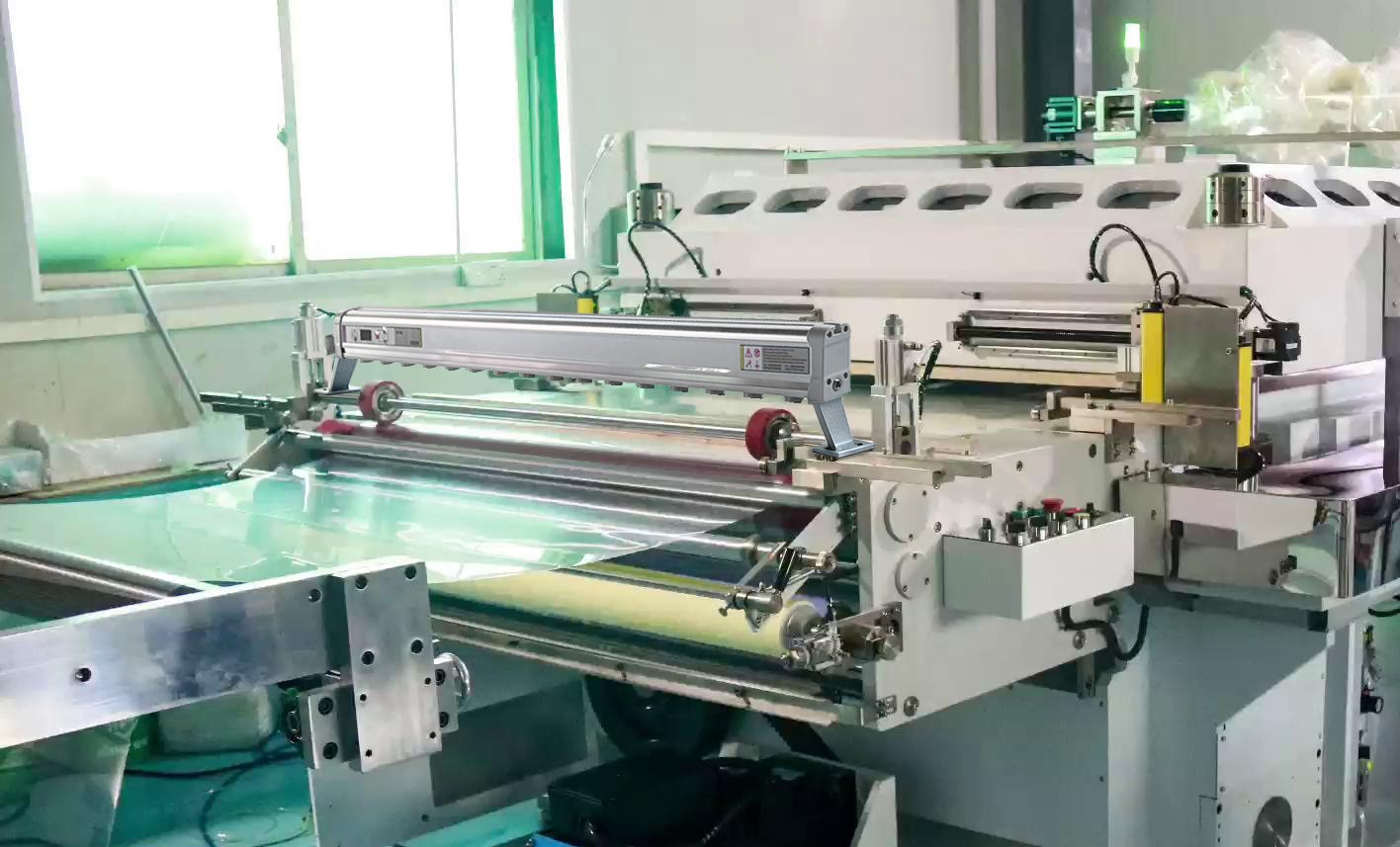

Les équipements de fabrication automatisés peuvent également générer une charge électrostatique par friction, flux d’air et assemblages mécaniques en mouvement. Les exemples incluent :

Les matériaux de traitement sont un autre contributeur important aux risques ESD. Les plastiques, polymères, rubans, mousses et matériaux d'emballage isolants peuvent accumuler des charges importantes lors du mouvement ou de la séparation. Des consommables pour salles blanches mal sélectionnés peuvent involontairement introduire des risques électrostatiques dans des environnements autrement contrôlés.

Les défauts de mise à la terre amplifient souvent les risques ESD dans l’ensemble de l’usine. Des connexions à la terre brisées, des chemins à haute résistance, des pratiques de liaison inappropriées et des procédures de vérification de mise à la terre incohérentes peuvent empêcher la dissipation en toute sécurité des charges accumulées.

Les facteurs environnementaux influencent également la génération de charges. Les conditions de faible humidité augmentent l’accumulation électrostatique car l’air sec réduit la dissipation naturelle des charges. Les variations météorologiques saisonnières peuvent donc avoir un impact significatif sur les fabuleuses performances ESD.

Comment l’analyse des causes profondes identifie les mécanismes de défaillance ESD

L'analyse des causes profondes identifie les mécanismes de défaillance ESD en traçant les modèles de défaillance, en analysant les signatures de dommages physiques, en examinant les conditions de processus et en corrélant les mesures électrostatiques avec les données de production.

Une analyse efficace des causes profondes des ESD suit une méthodologie structurée conçue pour isoler la source initiale des dommages électrostatiques. Un dépannage aléatoire sans enquête systématique aboutit souvent à des solutions incomplètes et à des pannes récurrentes.

Le processus d'enquête commence généralement par la caractérisation de la défaillance. Les ingénieurs collectent des informations concernant :

• Emplacement de la défaillance dans le flux de processus

• Types de produits concernés

• Équipement impliqué

• Conditions environnementales lors d'une panne

• Dossiers d'activité de l'opérateur

• Tendances de rendement et données historiques sur les défauts

L’analyse des défaillances physiques permet ensuite de confirmer si l’ESD est véritablement responsable des dommages observés. Des techniques telles que la microscopie électronique à balayage, la microscopie d'émission et l'analyse par faisceau d'ions focalisé révèlent des signatures de dommages caractéristiques, notamment des interconnexions fondues, une rupture d'oxyde, un grillage de jonction et des dommages thermiques localisés.

La corrélation des données joue un rôle essentiel lors de l’analyse des causes profondes. Les enquêteurs comparent les journaux d'équipement, les enregistrements de surveillance statique, les mesures d'humidité et les activités de maintenance pour identifier les modèles associés aux événements ESD.

Un flux de travail typique des causes profondes de l'ESD peut inclure :

1. Détection de perte de rendement anormale

2. Dépistage des pannes électriques

3. Analyse des défauts physiques

4. Examen de la cartographie des processus

5. Inspection de l'équipement

6. Évaluation du suivi environnemental

7. Vérification du système de mise à la terre

8. Audit de conformité du personnel

9. Mise en œuvre d'actions correctives

10. Validation du suivi à long terme

L’un des plus grands défis de l’analyse ESD consiste à distinguer les causes profondes primaires des symptômes secondaires. Par exemple, des pannes répétées au niveau d'un outil de processus peuvent en réalité provenir des conditions de chargement du matériau en amont plutôt que de l'outil lui-même. Une enquête approfondie sur l’ensemble de la chaîne de fabrication est donc essentielle.

Outils et techniques clés utilisés dans les enquêtes ESD

Les enquêtes ESD s'appuient sur des instruments de surveillance spécialisés, des équipements d'analyse des pannes, des méthodes de test électrique et des outils d'analyse statistique des processus pour identifier les risques électrostatiques et valider les actions correctives.

Les usines de fabrication de semi-conducteurs modernes utilisent un large éventail de technologies pour détecter, analyser et prévenir les pannes ESD. Ces outils fournissent des données quantitatives qui permettent de déterminer avec précision les causes profondes.

Les compteurs de champ électrostatique sont couramment utilisés pour mesurer l'accumulation de charges de surface sur les équipements, les matériaux et les postes de travail. Ces instruments aident les ingénieurs à identifier les sources de charge inattendues tout au long de la chaîne de production.

Les moniteurs à plaque de charge évaluent les performances de l'ioniseur en mesurant l'efficacité avec laquelle les systèmes d'ionisation neutralisent les charges électrostatiques. Un mauvais équilibre de l'ioniseur ou des performances de désintégration réduites peuvent augmenter considérablement le risque de décharge électrostatique dans les zones de processus critiques.

Les outils d’enquête ESD courants comprennent :

Les systèmes de contrôle statistique des processus prennent également en charge les enquêtes ESD en identifiant les tendances et les anomalies dans les données de production. La corrélation des fluctuations de rendement avec les changements environnementaux ou opérationnels révèle souvent des modèles cachés liés à l'EDD.

Les systèmes de surveillance continue sont de plus en plus importants dans les usines de fabrication avancées. La détection des événements ESD en temps réel permet aux ingénieurs d'identifier les problèmes électrostatiques transitoires avant qu'ils n'entraînent des pertes de production généralisées.

Facteurs environnementaux qui contribuent aux événements ESD

Les conditions environnementales telles qu'une faible humidité, un déséquilibre du flux d'air, le mouvement des particules et la variation de température influencent considérablement la génération de charges électrostatiques et le comportement de décharge dans les usines.

Le contrôle environnemental est l’un des éléments les plus importants de la prévention des décharges électrostatiques des semi-conducteurs. Même les programmes ESD bien conçus peuvent devenir inefficaces si les conditions environnementales favorisent une accumulation excessive d’électricité statique.

L'humidité est particulièrement importante car l'humidité de l'air améliore la conductivité de la surface et permet une dissipation progressive des charges. Une faible humidité relative augmente la probabilité d’accumulation de charges sur les surfaces isolantes et sur le personnel.

Les recommandations typiques en matière d'humidité pour les usines de fabrication comprennent :

• Maintenir l'humidité relative entre 40 pour cent et 60 pour cent

• Minimiser les fluctuations soudaines d’humidité

• Surveillance des changements environnementaux saisonniers

• Installation de systèmes de contrôle de l'humidité de secours

La dynamique du flux d’air contribue également à la charge électrostatique. Un flux d'air à grande vitesse à l'intérieur des environnements de salle blanche peut générer une charge triboélectrique via le mouvement des particules et l'interaction des matériaux. Les systèmes d’ionisation de l’air aident à neutraliser les charges aériennes, mais un placement ou un entretien inapproprié peuvent réduire leur efficacité.

Les variations de température affectent indirectement le risque ESD en influençant les propriétés des matériaux et la stabilité de l'humidité. Certains produits chimiques de traitement et matériaux isolants peuvent présenter des comportements électrostatiques différents dans des conditions thermiques variables.

Les systèmes de contrôle de la contamination des salles blanches peuvent involontairement créer des risques ESD si les modèles de flux d’air ne sont pas soigneusement gérés. Les ingénieurs doivent donc équilibrer les objectifs de réduction de la contamination avec les exigences de sécurité électrostatique.

Facteurs humains et erreurs opérationnelles dans les pannes ESD

Les facteurs humains contribuent aux défaillances des décharges électrostatiques par une formation inadéquate, des pratiques de mise à la terre inappropriées, le non-respect des procédures et une manipulation incohérente des dispositifs sensibles aux décharges électrostatiques.

Malgré l’automatisation croissante dans la fabrication de semi-conducteurs, les risques ESD liés au personnel restent une préoccupation majeure. Le comportement humain introduit souvent une variabilité qui ne peut être entièrement contrôlée par le seul équipement.

Une mauvaise utilisation des sangles de mise à la terre est l’un des problèmes opérationnels les plus courants. Les bracelets mal connectés, endommagés ou mal testés peuvent ne pas parvenir à dissiper en toute sécurité les charges accumulées par les opérateurs.

Les lacunes en matière de formation contribuent également de manière significative aux échecs récurrents de l’ESD. Les opérateurs qui ne comprennent pas parfaitement les risques électrostatiques peuvent involontairement enfreindre les procédures de manipulation ou ignorer les signes avant-coureurs.

Les risques ESD courants liés au personnel comprennent :

• Défaut de porter des dispositifs de mise à la terre approuvés

• Mauvaise manipulation des plaquettes et des composants

• Utilisation non autorisée de matériaux isolants

• Non-respect des procédures du poste de travail

• Routines d’inspection ESD incomplètes

• Mauvaises pratiques de documentation de maintenance

L'analyse des facteurs humains lors des enquêtes sur les causes profondes implique souvent l'examen des journaux des opérateurs, la conduite d'entretiens, l'audit des dossiers de conformité et l'observation directe des pratiques des postes de travail. Les modèles comportementaux révèlent fréquemment des faiblesses procédurales contribuant aux incidents électrostatiques.

De solides programmes de sensibilisation à l’EDD sont essentiels pour maintenir la conformité à long terme. La formation continue contribue à renforcer l’importance du contrôle électrostatique et encourage la déclaration proactive des risques potentiels.

Causes liées aux équipements de dommages ESD

Les équipements de fabrication peuvent provoquer des pannes ESD en raison de défauts de mise à la terre, d'accumulation de charges, d'un entretien inapproprié, de composants usés et d'une intégration inadéquate du contrôle électrostatique.

Les équipements de fabrication de semi-conducteurs contiennent de nombreux mécanismes potentiels de charge électrostatique. Les systèmes automatisés impliquent souvent des mouvements à grande vitesse, des environnements sous vide, des surfaces isolantes et des interfaces électriques qui peuvent involontairement générer ou transférer des charges statiques.

Les défaillances de mise à la terre comptent parmi les risques ESD les plus graves liés aux équipements. De mauvaises connexions de masse, des points de mise à la terre corrodés ou des câbles endommagés peuvent interrompre les voies de décharge sûres et permettre une accumulation de charge dangereuse.

L'usure mécanique peut progressivement dégrader les performances ESD au fil du temps. Par exemple, les bandes transporteuses, les rouleaux et les effecteurs terminaux robotisés peuvent perdre leurs propriétés conductrices après une utilisation prolongée. Sans inspection régulière, ces changements peuvent passer inaperçus jusqu'à ce que des problèmes de rendement apparaissent.

Les activités de maintenance elles-mêmes peuvent également présenter des risques ESD. Le remplacement de composants par des matériaux non conformes, la déconnexion des chemins de mise à la terre ou un mauvais calibrage des ioniseurs peuvent involontairement augmenter l'exposition électrostatique.

L’analyse des causes profondes axée sur l’équipement comprend généralement :

1. Vérification de la continuité de la terre

2. Tests de mesure de résistance

3. Validation des performances de l'ioniseur

4. Contrôle de l'usure mécanique

5. Analyse du journal des événements du logiciel

6. Évaluation du timing du processus

7. Cartographie du champ électrostatique

Les programmes de maintenance préventive sont essentiels pour maintenir des performances ESD fiables. Des audits réguliers permettent d’identifier une dégradation progressive avant que les pannes n’impactent les rendements de production.

Risques ESD induits par les matériaux de transformation et les emballages

Les matériaux de traitement et les systèmes d'emballage contribuent aux défaillances ESD lorsque les surfaces isolantes accumulent des charges électrostatiques pendant les opérations de manipulation, de transport, de stockage ou de fabrication.

De nombreux matériaux utilisés dans les usines de fabrication de semi-conducteurs possèdent de fortes caractéristiques de charge triboélectrique. Les plastiques, les rubans, les supports, les mousses et les films polymères peuvent générer des tensions statiques importantes lorsqu'ils sont séparés ou frottés contre d'autres surfaces.

Les systèmes de transport de plaquettes sont particulièrement vulnérables car les plaquettes interagissent fréquemment avec les supports, les modules et les composants de manipulation automatisés. Des matériaux d'emballage mal sélectionnés peuvent créer une exposition électrostatique tout au long des opérations de logistique et de stockage.

La sélection des matériaux pour les environnements sensibles aux décharges électrostatiques prend généralement en compte :

Les défaillances ESD induites par l'emballage apparaissent souvent par intermittence car l'accumulation de charges dépend fortement des conditions environnementales et des pratiques de manipulation. Cette variabilité peut compliquer les recherches sur les causes profondes.

Les tests de qualification des matériaux jouent donc un rôle important dans la prévention des défauts liés aux décharges électrostatiques. Une validation complète devrait évaluer non seulement les performances de contamination, mais également le comportement électrostatique dans des conditions de fonctionnement réalistes.

Actions correctives pour prévenir de futures défaillances ESD

Les mesures correctives efficaces en cas de pannes ESD comprennent l'amélioration des systèmes de mise à la terre, la mise à niveau des programmes de surveillance, l'optimisation des contrôles environnementaux, le renforcement de la formation des opérateurs et la mise en œuvre d'une vérification continue de la conformité.

Les actions correctives doivent toujours s’attaquer à la véritable cause profonde plutôt que de traiter uniquement les symptômes visibles. La prévention à long terme nécessite des améliorations systématiques des équipements, des matériaux, des procédures et des systèmes de surveillance.

L'amélioration de la mise à la terre est souvent la première priorité, car une dissipation fiable des charges constitue la base d'un contrôle ESD efficace. Les Fabs peuvent améliorer les systèmes de liaison, remplacer les câbles de mise à la terre endommagés et introduire des technologies automatisées de surveillance de la résistance.

L’optimisation environnementale offre également des avantages substantiels. La stabilisation des niveaux d'humidité, l'amélioration du placement des ioniseurs et l'équilibrage des modèles de flux d'air peuvent réduire considérablement l'accumulation de charges dans les zones de production.

Les stratégies d'action corrective typiques comprennent :

• Mettre en œuvre des systèmes de surveillance continue des ESD

• Augmentation de la fréquence de maintenance préventive

• Améliorer les programmes de certification des opérateurs

• Améliorer les procédures de qualification des matériaux

• Réalisation régulière d’audits ESD

• Installation de systèmes d'alarme automatisés en cas de panne de mise à la terre

• Mise à jour des contrôles environnementaux des salles blanches

Les actions correctives doivent toujours être validées par des améliorations mesurables des performances. La récupération du rendement, la densité réduite des défauts, la fréquence plus faible des événements ESD et les mesures de fiabilité améliorées contribuent à confirmer la réussite de la mise en œuvre.

La documentation est tout aussi importante lors des programmes d’actions correctives. La tenue de registres détaillés permet aux enquêtes futures d’identifier des modèles récurrents et d’évaluer l’efficacité des solutions précédentes.

Construire un programme de fiabilité ESD à long terme dans les usines de fabrication

Un programme de fiabilité ESD à long terme combine des contrôles techniques, une surveillance continue, la formation des employés, une maintenance préventive et des stratégies d'amélioration basées sur les données pour minimiser les risques électrostatiques dans les opérations de fabrication.

Un contrôle durable des décharges électrostatiques nécessite plus que des actions correctives isolées. Les usines de fabrication de semi-conducteurs doivent établir des programmes de fiabilité complets qui s'adaptent en permanence à l'évolution des technologies, des exigences des processus et des conditions opérationnelles.

Un programme de fiabilité ESD efficace comprend généralement :

1. Procédures de contrôle ESD clairement définies

2. Audits de conformité réguliers

3. Surveillance environnementale continue

4. Formation complète du personnel

5. Normes de qualification des matériaux des fournisseurs

6. Systèmes de détection d'événements en temps réel

7. Planification de la maintenance préventive

8. Intégration de l'analyse des défaillances

9. Analyse des tendances statistiques

10. Revue de direction et planification des améliorations

Les usines de fabrication avancées intègrent de plus en plus l’intelligence artificielle et l’analyse prédictive dans les systèmes de gestion ESD. Les algorithmes d'apprentissage automatique peuvent identifier des corrélations subtiles entre les conditions environnementales, le comportement des équipements et les performances de rendement avant que les pannes ne se généralisent.

La collaboration interfonctionnelle est un autre facteur essentiel de succès. La prévention des décharges électrostatiques nécessite une coordination entre les ingénieurs de procédés, les équipes des installations, les techniciens d'équipement, le personnel d'assurance qualité et les opérateurs de production. Une responsabilité fragmentée conduit souvent à une mise en œuvre incohérente et à des vulnérabilités cachées.

L'amélioration continue reste essentielle car les technologies des semi-conducteurs évoluent rapidement. À mesure que la sensibilité des appareils augmente, les programmes de contrôle ESD doivent également devenir plus sophistiqués pour maintenir une fiabilité et un rendement acceptables.

Conclusion

Les défaillances liées aux décharges électrostatiques continuent de présenter d’importants défis opérationnels et financiers pour les usines de fabrication de semi-conducteurs. À mesure que la géométrie des dispositifs diminue et que la complexité de fabrication augmente, même de petits événements électrostatiques peuvent provoquer des dommages catastrophiques ou des défauts de fiabilité latents qui ont un impact sur les performances du produit à long terme.

L’analyse des causes profondes joue un rôle essentiel dans l’identification des mécanismes sous-jacents aux échecs de l’ESD. Des enquêtes efficaces nécessitent une évaluation complète de l'équipement, des conditions environnementales, des pratiques du personnel, des matériaux, des systèmes de mise à la terre et des interactions avec les processus. Un diagnostic précis permet aux usines de mettre en œuvre des actions correctives qui éliminent les problèmes récurrents plutôt que de masquer temporairement les symptômes.

Le succès à long terme dépend de la mise en place d'un programme de fiabilité ESD robuste soutenu par une surveillance continue, une maintenance préventive, une formation des employés et une amélioration des processus basée sur les données. En intégrant des technologies de surveillance avancées à des pratiques opérationnelles disciplinées, les fabricants de semi-conducteurs peuvent réduire considérablement les risques liés aux décharges électrostatiques, améliorer le rendement de production et renforcer la fiabilité globale de la fabrication.
