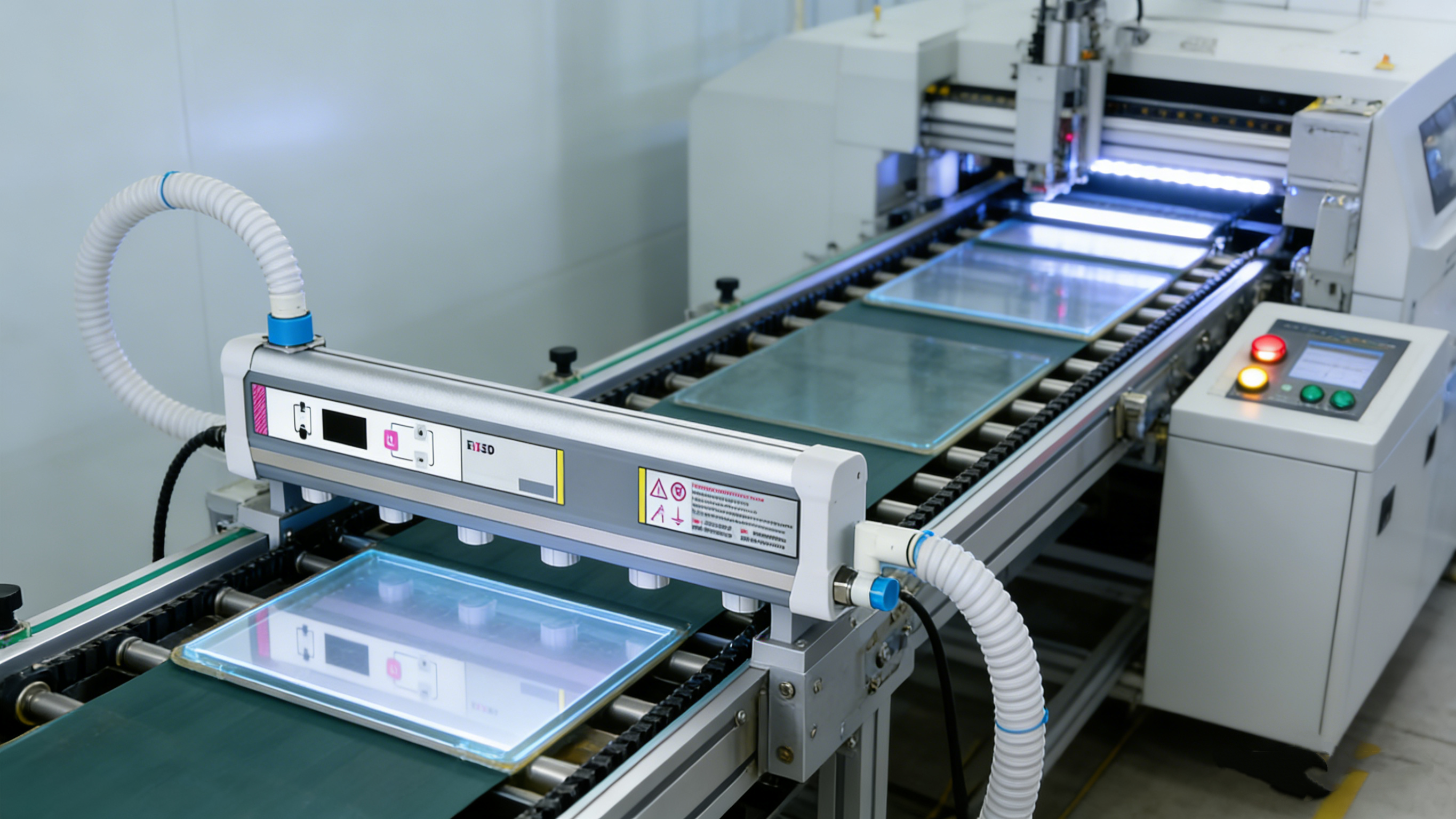

Barre d'air ionique EIESE : normes CEI 61340 pour le contrôle ESD

Les décharges électrostatiques, communément appelées ESD, sont l'une des préoccupations les plus critiques dans les environnements de fabrication industrielle modernes. Des secteurs tels que l’électronique, les semi-conducteurs, la production de dispositifs médicaux, l’aérospatiale, l’électronique automobile et les télécommunications sont tous confrontés à de graves risques liés à l’électricité statique. Même une petite décharge électrostatique invisible pour le corps humain peut endommager de manière permanente les composants électroniques sensibles, réduire la fiabilité du produit et augmenter les coûts de fabrication.

Pour minimiser ces risques, des cadres internationaux de gestion ESD ont été développés pour aider les organisations à établir des systèmes de contrôle standardisés. Parmi ces cadres, la CEI 61340 est devenue l'une des normes internationales les plus reconnues en matière de protection et de contrôle des décharges électrostatiques. Les entreprises mettant en œuvre les normes CEI 61340 peuvent améliorer la qualité de leurs produits, réduire les pannes, maintenir la conformité et renforcer la confiance des clients sur les marchés mondiaux.

Les normes CEI 61340 fournissent des exigences et des lignes directrices internationalement reconnues pour contrôler les décharges électrostatiques dans les environnements industriels. Ces normes aident les organisations à établir des lieux de travail sécurisés contre les décharges électrostatiques, à protéger les appareils électroniques sensibles, à améliorer la fiabilité de la production et à garantir une gestion cohérente de la qualité tout au long des processus de fabrication et de manipulation.

À mesure que les produits électroniques deviennent plus petits, plus rapides et plus sensibles, les exigences en matière de protection ESD continuent de gagner en importance. Une compréhension complète des normes CEI 61340 est essentielle pour les fabricants, les fournisseurs, les ingénieurs qualité, les responsables des achats et les exploitants d'installations qui cherchent à maintenir l'excellence opérationnelle et à répondre aux attentes internationales en matière de conformité.

Cet article explore la structure, les exigences, les méthodes de mise en œuvre, les procédures de test et les avantages commerciaux des normes CEI 61340 pour le contrôle ESD. Il explique également comment les entreprises peuvent établir des programmes ESD efficaces qui soutiennent l'efficacité opérationnelle et la fiabilité des produits à long terme.

Table des matières

• Qu'est-ce que la norme CEI 61340 et pourquoi est-ce important

• Principaux composants des normes CEI 61340

• Comment la CEI 61340 prend en charge les programmes de contrôle ESD

• Exigences clés pour les zones protégées ESD

• Équipement de contrôle ESD couvert par la norme CEI 61340

• Procédures de test et de vérification selon la norme CEI 61340

• Industries qui s'appuient sur les normes CEI 61340

• Avantages de la mise en œuvre des normes CEI 61340

• Défis courants liés à la conformité à la norme CEI 61340

• Meilleures pratiques pour créer un système de contrôle ESD efficace

• Tendances futures en matière de protection ESD et normes internationales

• Conclusion

Qu'est-ce que la norme CEI 61340 et pourquoi est-ce important

La norme CEI 61340 est une série de normes internationales qui définissent les méthodes, exigences et procédures de contrôle des décharges électrostatiques dans les environnements où des appareils sensibles à l'électricité statique sont manipulés, fabriqués, assemblés, testés ou stockés.

La Commission électrotechnique internationale a développé la série de normes CEI 61340 pour répondre au besoin croissant d'une protection globale cohérente contre les décharges électrostatiques. L'électricité statique peut s'accumuler sur le personnel, l'équipement, les matériaux d'emballage ou les surfaces de travail. Lorsque la charge accumulée se décharge soudainement, elle peut détruire instantanément les circuits électroniques sensibles ou les affaiblir au fil du temps.

Dans la fabrication électronique moderne, les niveaux de tolérance des composants semi-conducteurs sont devenus extrêmement faibles. De nombreux dispositifs microélectroniques peuvent être endommagés par des tensions statiques bien inférieures aux seuils de détection humains. Même si une personne ne ressent pas de décharge électrostatique en dessous de 3 000 volts, certains composants électroniques peuvent tomber en panne à moins de 100 volts. Cela rend les procédures de contrôle ESD standardisées essentielles à l’assurance qualité de la fabrication.

La norme CEI 61340 établit des lignes directrices internationalement acceptées que les organisations peuvent suivre pour réduire les défaillances liées aux décharges électrostatiques. Ces directives comprennent les systèmes de mise à la terre sur le lieu de travail, les méthodes de mise à la terre du personnel, les exigences d'emballage, les spécifications des revêtements de sol, les procédures de test et les pratiques de vérification de la conformité.

L'importance de la norme CEI 61340 peut être résumée à travers plusieurs avantages opérationnels :

Pour de nombreuses organisations, la conformité à la norme CEI 61340 constitue non seulement une exigence technique, mais également un avantage concurrentiel. Les clients exigent de plus en plus que leurs fournisseurs démontrent des systèmes de gestion ESD efficaces avant d'approuver les contrats d'approvisionnement.

Principaux composants des normes CEI 61340

La série de normes CEI 61340 se compose de plusieurs sections couvrant les exigences de contrôle ESD, les méthodes de test, la protection sur le lieu de travail, l'emballage, la qualification des équipements et les pratiques de gestion opérationnelle.

La CEI 61340 n'est pas un document unique. Il s’agit plutôt d’un ensemble de normes traitant de différents aspects du contrôle électrostatique. Chaque section se concentre sur des domaines techniques spécifiques pour fournir des conseils complets en matière de gestion de l'EDD.

L'une des sections les plus importantes est la CEI 61340 5 1, qui décrit les exigences générales pour protéger les appareils électroniques contre les phénomènes électrostatiques. Cette norme définit les principales exigences administratives et techniques pour l'établissement d'un programme de contrôle ESD.

Une autre section importante est la CEI 61340 5 2, qui fournit des conseils pour la mise en œuvre par les utilisateurs. Il aide les organisations à interpréter et à appliquer les exigences techniques définies dans la norme CEI 61340 5 1.

La famille CEI 61340 comprend également des normes relatives à :

• Méthodes de mesure électrostatique

• Procédures de test de résistance

• Performances des matériaux d'emballage

• Évaluation de l'équipement d'ionisation

• Vérification de la mise à la terre du personnel

• Systèmes de revêtements de sol et de chaussures

• Méthodes d'essais environnementaux

Le tableau suivant résume plusieurs sections clés de la CEI 61340 :

Ensemble, ces normes créent un cadre structuré que les organisations peuvent utiliser pour développer des systèmes de prévention ESD efficaces et alignés sur les attentes internationales.

Comment la CEI 61340 prend en charge les programmes de contrôle ESD

La CEI 61340 prend en charge les programmes de contrôle ESD en fournissant des procédures structurées pour identifier les risques, contrôler la génération d'électricité statique, mettre à la terre les objets conducteurs et vérifier l'efficacité de la protection.

Un programme de contrôle ESD est un système coordonné de politiques, de procédures, d'équipements, de formation et d'activités de vérification conçus pour minimiser les risques électrostatiques. La CEI 61340 fournit la base technique nécessaire pour établir systématiquement ces programmes.

La norme met l'accent sur plusieurs principes essentiels. Premièrement, la génération statique doit être minimisée autant que possible. Deuxièmement, les matériaux conducteurs et dissipatifs doivent être correctement mis à la terre. Troisièmement, les appareils sensibles doivent être protégés pendant le transport et le stockage. Enfin, toutes les mesures de contrôle doivent être régulièrement vérifiées par des tests et des audits.

Un programme de contrôle ESD typique conforme à la norme CEI 61340 comprend :

1. Évaluation des risques ESD

2. Procédures de mise à la terre du personnel

3. Postes de travail mis à la terre

4. Systèmes de revêtement de sol ESD

5. Vêtements de protection ESD

6. Calendriers des tests de conformité

7. Programmes de formation des employés

8. Systèmes de documentation et de traçabilité

La formation des employés est particulièrement importante. Même le meilleur équipement ESD ne peut pas fournir une protection efficace si le personnel ne comprend pas les procédures opérationnelles correctes. La CEI 61340 encourage donc les organisations à mettre en œuvre une formation formelle de sensibilisation aux décharges électrostatiques pour tous les employés travaillant à proximité de composants sensibles.

Une documentation appropriée est une autre exigence essentielle. Les organisations doivent conserver des enregistrements des activités de test, des actions correctives, de l’achèvement des formations, de la maintenance des équipements et des résultats des audits. Ces enregistrements aident à démontrer la conformité et soutiennent les efforts d’amélioration continue.

Exigences clés pour les zones protégées ESD

La norme CEI 61340 exige que les organisations établissent des zones protégées contre les décharges électrostatiques où les risques électrostatiques sont contrôlés par des systèmes de mise à la terre, des matériaux approuvés, des contrôles environnementaux et des procédures opérationnelles.

Une zone protégée ESD, souvent appelée EPA, est un espace de travail désigné où les appareils sensibles à l'électricité statique peuvent être manipulés en toute sécurité. L’objectif de l’EPA est de minimiser la génération de charges électrostatiques et d’empêcher les décharges incontrôlées.

À l'intérieur d'un EPA, tous les objets conducteurs doivent être connectés à un point de terre commun. Le personnel travaillant dans la zone doit utiliser des dispositifs de mise à la terre tels que des dragonnes ou des systèmes de chaussures ESD. Les surfaces de travail doivent également répondre à des exigences de résistance spécifiées pour dissiper en toute sécurité les charges électrostatiques.

Les éléments courants de l’EPA comprennent :

• Etablis mis à la terre

• Sets de table ESD

• Sol conducteur

• Systèmes de dragonnes

• Dispositifs de mise à la terre du talon

• Équipement d'ionisation

• Étagères et chariots sécurisés ESD

• Emballage de protection statique

Les conditions environnementales peuvent également affecter les risques ESD. Les environnements à faible humidité augmentent généralement la génération d’électricité statique. Bien que le contrôle de l’humidité à lui seul ne soit pas considéré comme une protection ESD suffisante, le maintien de conditions environnementales stables peut améliorer l’efficacité globale de la gestion ESD.

Des procédures claires d’étiquetage et de contrôle d’accès sont tout aussi importantes. Les organisations utilisent souvent des panneaux d'avertissement, des marquages ​​au sol et des politiques d'accès restreint pour maintenir l'intégrité de l'EPA et garantir le respect des exigences opérationnelles.

Équipement de contrôle ESD couvert par la norme CEI 61340

La norme CEI 61340 couvre une large gamme d'équipements de contrôle ESD, notamment les dispositifs de mise à la terre, les systèmes de revêtement de sol, les ioniseurs, les vêtements de protection, les matériaux d'emballage et les accessoires pour postes de travail.

L'efficacité d'un programme ESD dépend fortement de la sélection d'un équipement de protection approprié. La norme CEI 61340 fournit des critères de performance et des méthodes de test pour évaluer les produits ESD utilisés dans les environnements industriels.

Les dispositifs de mise à la terre du personnel font partie des composants les plus essentiels. Les dragonnes assurent un chemin électrique direct entre l'opérateur et le sol, empêchant ainsi l'accumulation d'électricité statique sur le corps. Les chaussures et les systèmes de revêtements de sol conducteurs remplissent des fonctions similaires dans les environnements de travail debout ou mobiles.

Les produits de protection des postes de travail jouent également un rôle essentiel. Les tapis ESD, les surfaces de table dissipatives, les outils mis à la terre et les conteneurs de stockage conducteurs aident à prévenir l'accumulation d'électricité statique pendant les processus d'assemblage et de test.

Le tableau suivant présente les équipements de contrôle ESD courants et leurs fonctions :

Un entretien et des tests réguliers des équipements ESD sont nécessaires pour garantir des performances à long terme. Des bracelets endommagés, des systèmes de revêtement de sol usés ou des ioniseurs mal calibrés peuvent réduire considérablement l'efficacité de la protection.

Procédures de test et de vérification selon la norme CEI 61340

La norme CEI 61340 exige des procédures de test et de vérification de routine pour garantir que les systèmes de contrôle ESD continuent de fonctionner dans des limites de performances acceptables.

Les tests et la vérification sont des éléments fondamentaux de tout programme ESD conforme. Sans tests réguliers, les organisations ne peuvent pas confirmer si leurs mesures de protection restent efficaces dans le temps.

La norme CEI 61340 définit des méthodes normalisées pour mesurer la résistance électrique, la continuité de la mise à la terre, les performances de décroissance de charge et la génération de champ électrostatique. Ces tests permettent d'identifier les pannes avant qu'elles n'entraînent des dommages au produit.

Les activités de test courantes comprennent :

• Test de continuité du bracelet

• Mesures de résistance du sol

• Tests de résistance des surfaces de travail

• Vérification du système de chaussures

• Tests d’équilibre et de désintégration de l’ioniseur

• Surveillance environnementale

• Évaluation des matériaux d'emballage

De nombreuses installations effectuent quotidiennement des contrôles de mise à la terre du personnel avant que les opérateurs n'entrent dans les zones protégées contre les décharges électrostatiques. Des testeurs automatisés sont fréquemment installés aux entrées de l’EPA pour vérifier le fonctionnement des bracelets et des chaussures.

Les programmes d’audit sont tout aussi importants. Les audits internes aident les organisations à identifier les faiblesses des procédures, la dégradation des équipements ou les problèmes de non-conformité des employés. Les actions correctives doivent être documentées et surveillées pour garantir une amélioration continue.

Un calendrier de vérification structuré peut inclure :

Industries qui s'appuient sur les normes CEI 61340

Les industries qui fabriquent, assemblent, testent, transportent ou réparent des produits sensibles à l'électricité statique s'appuient fortement sur les normes CEI 61340 pour maintenir l'intégrité des produits et la fiabilité opérationnelle.

L’industrie électronique est l’utilisateur le plus reconnu des normes de contrôle ESD. Les usines de fabrication de semi-conducteurs, les usines d’assemblage de cartes de circuits imprimés et les producteurs d’électronique grand public nécessitent tous des systèmes avancés de protection ESD.

Les fabricants de dispositifs médicaux dépendent également de la conformité à la norme CEI 61340, car de nombreux dispositifs diagnostiques et thérapeutiques contiennent des composants microélectroniques hautement sensibles. Les défaillances des équipements médicaux liées aux décharges électrostatiques peuvent créer de sérieux problèmes de sécurité et de fiabilité.

Le secteur automobile s'appuie de plus en plus sur la protection ESD en raison de la croissance rapide des systèmes de contrôle électronique, des capteurs, des systèmes de gestion de batterie et des technologies de conduite autonome. Les véhicules modernes contiennent des centaines de composants électroniques qui nécessitent une gestion stricte des décharges électrostatiques pendant la production.

Les autres industries utilisant la CEI 61340 incluent :

• Aéronautique et défense

• Télécommunications

• Automatisation industrielle

• Systèmes d'énergie renouvelable

• Fabrication d'équipements pour centres de données

• Laboratoires de recherche

• Services de réparation électronique

À mesure que la numérisation industrielle continue de se développer à l’échelle mondiale, la demande de systèmes de contrôle ESD efficaces va probablement augmenter dans de nombreux secteurs supplémentaires.

Avantages de la mise en œuvre des normes CEI 61340

La mise en œuvre des normes CEI 61340 aide les organisations à réduire les pannes de produits, à améliorer la qualité de fabrication, à renforcer la confiance des clients et à soutenir l'efficacité opérationnelle à long terme.

L'un des principaux avantages de la mise en œuvre de la CEI 61340 est la réduction des défauts. Les dommages ESD peuvent entraîner une défaillance immédiate des composants ou des défauts latents qui apparaissent plus tard lors de l'utilisation du produit. Les deux scénarios créent des risques financiers et de réputation pour les fabricants.

En réduisant les risques électrostatiques, les organisations peuvent réduire les taux de rebut, minimiser les réclamations au titre de la garantie et améliorer la satisfaction des clients. Cela contribue directement à une meilleure performance opérationnelle et à une meilleure rentabilité.

La conformité à la norme CEI 61340 peut également améliorer les opportunités de qualification des fournisseurs. De nombreux clients internationaux préfèrent ou exigent que les fournisseurs démontrent leur adhésion aux normes ESD reconnues avant d'approuver des partenariats commerciaux.

Les principaux avantages commerciaux comprennent :

• Réduction des pertes de production

• Fiabilité améliorée du produit

• Coûts de reprise réduits

• Contrôle de processus amélioré

• Meilleure préparation à la conformité

• Confiance accrue des clients

• Une compétitivité mondiale plus forte

Les organisations qui investissent dans le contrôle ESD découvrent souvent que les économies financières à long terme dépassent largement les coûts de mise en œuvre initiaux.

Défis courants liés à la conformité à la norme CEI 61340

Les organisations sont généralement confrontées à des défis liés à la formation des employés, à la maintenance des équipements, à la cohérence des procédures, au contrôle environnemental et à la vérification continue de la conformité.

L’un des défis majeurs consiste à maintenir un comportement cohérent des employés. Les travailleurs peuvent oublier les procédures de mise à la terre, utiliser de manière inappropriée les équipements de protection ou contourner les processus établis sous la pression de la production.

Un autre problème courant concerne la dégradation des équipements. Les tapis ESD, les dragonnes, les systèmes de revêtement de sol et les câbles de mise à la terre peuvent s'user avec le temps. Sans entretien et tests appropriés, l’efficacité de la protection peut diminuer considérablement.

Les opérations de fabrication mondiales peuvent également être confrontées à des difficultés de normalisation entre plusieurs installations. Différentes régions, fournisseurs ou sous-traitants peuvent interpréter différemment les exigences ESD, créant des incohérences dans la qualité de la mise en œuvre.

Les limitations budgétaires peuvent compliquer davantage les efforts de conformité. Les petites organisations peuvent avoir du mal à allouer des ressources suffisantes pour la formation, les équipements de test, les mises à niveau de l'infrastructure et les audits continus.

Pour relever ces défis, les entreprises doivent établir :

• Un engagement clair de la direction

• Programmes de formation de routine des employés

• Entretien programmé des équipements

• Procédures opérationnelles documentées

• Systèmes d'audit interne

• Initiatives d’amélioration continue

Meilleures pratiques pour créer un système de contrôle ESD efficace

Un système de contrôle ESD efficace nécessite une planification complète, l’engagement des employés, des procédures standardisées, une vérification régulière et une amélioration opérationnelle continue.

La réussite des programmes d’EDD commence par une évaluation des risques. Les organisations doivent identifier les produits sensibles, analyser les processus opérationnels et déterminer les zones où des risques électrostatiques peuvent survenir.

L'implication de la direction est essentielle pour le succès à long terme. Le soutien des dirigeants contribue à garantir un financement adéquat, la responsabilité des employés et l’engagement de l’organisation envers les objectifs de conformité EDD.

Les programmes de formation doivent être pratiques, compréhensibles et régulièrement mis à jour. Les employés doivent comprendre non seulement quelles procédures suivre, mais également pourquoi ces procédures sont nécessaires.

Les organisations doivent également mettre en œuvre des systèmes de documentation clairs couvrant :

• Procédures ESD

• Calendriers de tests

• Dossiers d'audit

• Actions correctives

• Journaux de fin de formation

• Dossiers d'étalonnage des équipements

Une surveillance et une amélioration continues sont essentielles. Les installations doivent examiner les résultats des audits, analyser les tendances des défauts et ajuster les contrôles ESD lorsque les conditions opérationnelles changent.

Tendances futures en matière de protection ESD et normes internationales

Les futures tendances en matière de protection ESD se concentreront sur les technologies de surveillance avancées, les systèmes de conformité automatisés, l'intégration de fabrication intelligente et les exigences de fiabilité plus strictes pour les composants électroniques hautement sensibles.

À mesure que les technologies des semi-conducteurs progressent, les appareils électroniques deviennent de plus en plus vulnérables aux petites décharges électrostatiques. Cette tendance va probablement accroître l’importance de systèmes de contrôle ESD plus stricts et de méthodes de test plus précises.

Les usines intelligentes et les technologies de l’Industrie 4.0 influencent également les stratégies de gestion ESD. Les systèmes de surveillance automatisés peuvent désormais suivre les performances de mise à la terre, les conditions environnementales et l'état de conformité en temps réel.

Les systèmes de gestion ESD basés sur les données peuvent permettre aux fabricants d'identifier des modèles, de prévoir les pannes et d'optimiser les activités de maintenance préventive plus efficacement que les programmes manuels traditionnels.

Les futures normes ESD pourraient mettre davantage l’accent sur :

• Surveillance de la conformité en temps réel

• Gestion des audits numériques

• Vérification automatisée de la mise à la terre

• Technologies de matériaux avancées

• Systèmes de fabrication intelligents intégrés

• Méthodes de classification à plus haute sensibilité

Les organisations qui s’adaptent de manière proactive à ces évolutions seront mieux placées pour maintenir la qualité des produits et leur compétitivité mondiale dans des secteurs de plus en plus axés sur la technologie.

Conclusion

Les normes CEI 61340 jouent un rôle essentiel dans la protection des appareils électroniques sensibles contre les dommages causés par les décharges électrostatiques dans les environnements industriels modernes. En établissant des lignes directrices internationalement reconnues pour la prévention des décharges électrostatiques, les systèmes de mise à la terre, les contrôles sur le lieu de travail, les procédures de test et la vérification de la conformité, la norme CEI 61340 aide les organisations à améliorer la fiabilité de la fabrication et à maintenir la qualité des produits.

De la fabrication électronique et de la production de dispositifs médicaux aux systèmes automobiles et technologies aérospatiales, un contrôle ESD efficace est devenu une exigence opérationnelle essentielle. Les entreprises mettant en œuvre les normes CEI 61340 peuvent réduire les défauts, renforcer la confiance des clients, minimiser les risques opérationnels et améliorer les performances commerciales à long terme.

À mesure que les technologies électroniques continuent d’évoluer vers une plus grande complexité et sensibilité, l’importance des systèmes complets de gestion ESD ne fera que croître. Les organisations qui investissent dans des programmes de contrôle ESD robustes et conformes à la norme CEI 61340 seront mieux préparées à répondre aux futures demandes de l'industrie tout en maintenant des normes élevées de qualité, de sécurité et d'excellence opérationnelle.
