La fabrication de lentilles optiques, y compris l'application de revêtements antireflet (AR), anti-rayures et fonctionnels, exige un environnement sans contamination et un contrôle précis des conditions particulaires et électrostatiques. Les charges statiques sur les surfaces des lentilles peuvent attirer la poussière, compromettre l'uniformité du revêtement et provoquer des défauts qui dégradent les performances optiques. Les barres anti-vent ioniques sont largement utilisées pour neutraliser les charges de surface avant le revêtement, garantissant ainsi un dépôt de film cohérent, une clarté optique améliorée et des performances de haute qualité. Cet article détaillé fournit un examen approfondi des phénomènes électrostatiques dans le traitement des lentilles, des principes d'ionisation, des stratégies de placement des ioniseurs, du contrôle environnemental et des processus, des techniques de mesure et de surveillance, des protocoles de maintenance, de la simulation avancée, des études de cas et des tendances émergentes en matière de contrôle statique pour les processus de revêtement optique. L’objectif est de guider les ingénieurs de fabrication optique dans la mise en œuvre de stratégies complètes et de haute précision d’atténuation statique.
Mots clés : lentille optique, décharge électrostatique, barre anti-vent ionique, neutralisation statique, revêtement antireflet, revêtement de lentille, contrôle de la contamination, optique de précision
Les lentilles optiques sont des composants clés des caméras, des microscopes, des systèmes d'imagerie médicale, des télescopes, des appareils VR/AR et de l'électronique grand public. Le processus de revêtement, y compris les revêtements AR, les revêtements durs et les films hydrophobes, est très sensible à la contamination particulaire et aux effets électrostatiques. Les charges statiques s'accumulent sur la surface des lentilles en raison de :
Manipulation avec des gants en polymère, des pinces robotisées ou des plateaux
Contact avec des films et supports de protection
Friction des systèmes de convoyeurs et des équipements de transfert automatisés
Les charges électrostatiques peuvent attirer les particules en suspension dans l'air, entraînant des défauts de revêtement, un dépôt de film non uniforme et des aberrations optiques. Les barres anti-vent ioniques assurent une neutralisation ciblée des charges positives et négatives sur les surfaces des lentilles, permettant un revêtement sans défaut, des performances optiques améliorées et un rendement de production amélioré. Cet article explore en détail les phénomènes statiques, les techniques d'ionisation avancées et les meilleures pratiques pour les processus de revêtement de lentilles, y compris les stratégies de production à grande vitesse et en grand volume.
La charge triboélectrique se produit lorsque les surfaces des lentilles entrent en contact et se séparent de matériaux ayant des affinités électroniques différentes. Les scénarios incluent :
Manipulation avec des gants ou des gouttières en polymère
Contact avec les films protecteurs lors du pelage ou de la pose
Interactions avec les pinces robotisées
Les propriétés des matériaux, la rugosité de la surface, la force de contact et la vitesse de mouvement relative déterminent l'ampleur et la polarité des charges accumulées. Les substrats de lentilles isolantes peuvent conserver des charges pendant des périodes prolongées, conduisant à des points chauds localisés.
Diverses étapes de traitement contribuent à l’accumulation statique :
Étapes de polissage et de nettoyage
Application et retrait du film protecteur
Transport des lentilles via des convoyeurs ou des bras robotisés
Masquage ou alignement lors de revêtements multicouches
L'accumulation de charges localisée est plus prononcée sur les surfaces courbes, les bords et les zones en retrait où la pénétration des ions est limitée.
Les équipements chargés à proximité, les structures métalliques ou les lentilles déjà traitées peuvent induire des charges électrostatiques supplémentaires. Une distribution inégale crée des points chauds, ce qui peut compromettre l'uniformité du revêtement.
Une faible humidité relative augmente la résistivité des lentilles en verre, en polycarbonate et en PMMA, prolongeant ainsi les temps de rétention de charge. La température, les modèles de flux d'air et la manipulation de l'opérateur influencent également les taux d'accumulation et de dissipation des charges.
Les substrats courants comprennent le verre, le polycarbonate, le PMMA et d'autres polymères à haute transparence. Leur nature isolante permet aux charges statiques de persister, attirant les particules et créant des champs électriques non uniformes lors du revêtement.
Les films minces tels que les revêtements antireflet, les oxydes métalliques et les couches hydrophobes sont très sensibles à la contamination particulaire. L'attraction électrostatique avant le dépôt peut conduire à des trous d'épingle, des stries ou une épaisseur non uniforme.
Les supports polymères, les plateaux de transport et les films protecteurs peuvent eux-mêmes accumuler des charges, les transférant potentiellement aux surfaces des lentilles s'ils ne sont pas correctement mis à la terre ou neutralisés.
Les bras robotiques, les pinces et les convoyeurs doivent être fabriqués à partir de matériaux dissipatifs ou correctement mis à la terre pour minimiser le transfert statique vers les lentilles. Le flux d’air et la conception mécanique doivent éviter les frottements inutiles.
La poussière, les particules en suspension dans l'air et les composés organiques volatils peuvent être attirés par les surfaces chargées des lentilles, provoquant une contamination et des défauts dans les films traités.

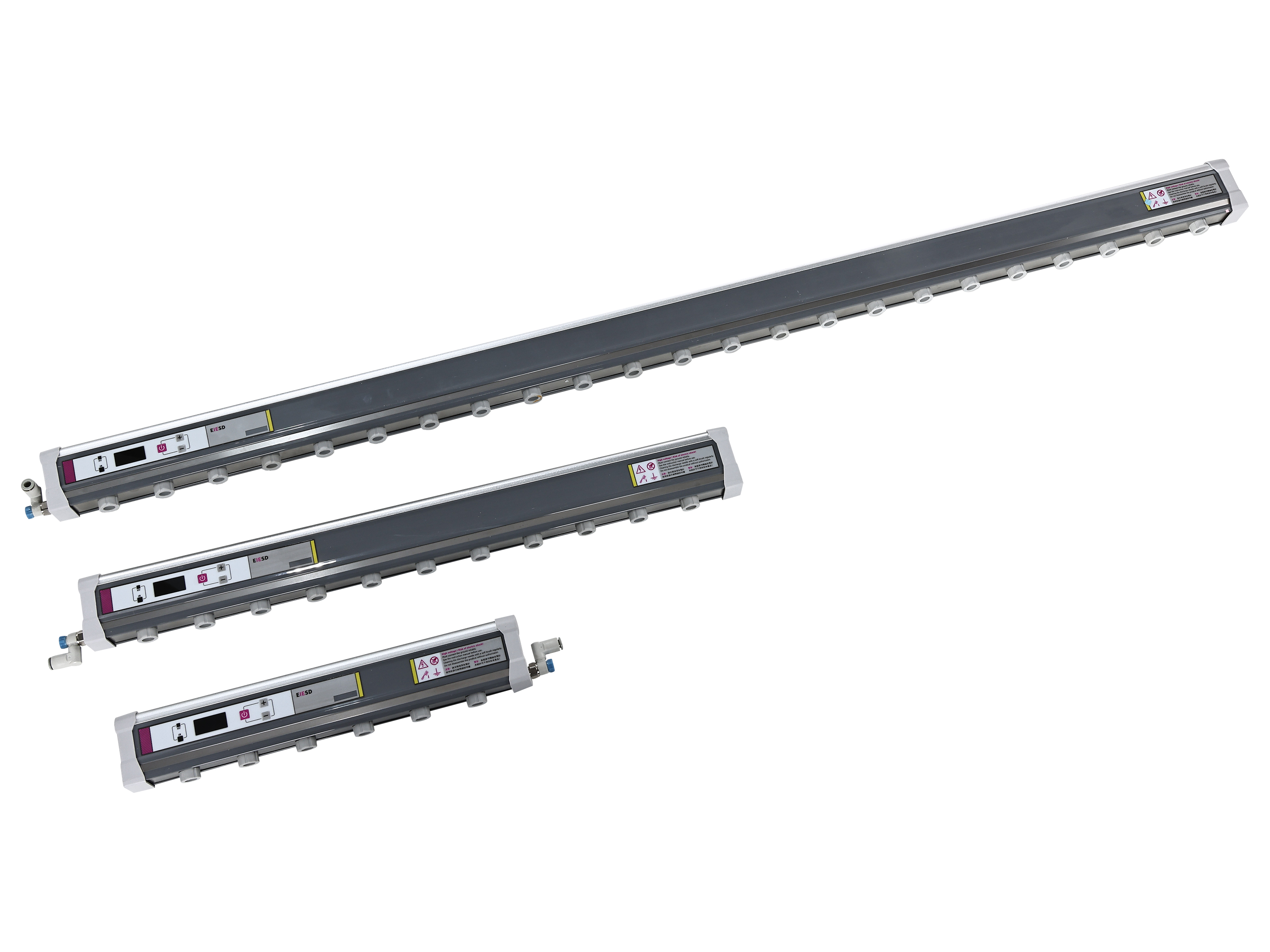

Les barres anti-vent ioniques génèrent des ions positifs et négatifs pour neutraliser les charges statiques :
Décharge corona avec électrodes à aiguille ou à barre
Souffleurs ioniques assistés par ventilateur pour un flux d'air dirigé
Émetteurs plasma localisés pour surfaces courbes ou encastrées
Le flux d’air ionique doit atteindre toutes les surfaces de la lentille, y compris les bords et les renfoncements. La vitesse de l’air, le contrôle des turbulences et la densité ionique sont essentiels pour une neutralisation uniforme.
Une neutralisation rapide est essentielle, généralement en quelques millisecondes ou quelques secondes, pour empêcher l'attraction des particules lors des opérations de revêtement à grande vitesse.
L'émission équilibrée d'ions positifs et négatifs empêche la surcharge ou les biais de polarité, garantissant une neutralisation efficace sur les géométries de lentilles complexes.
Les ioniseurs doivent minimiser la génération d'ozone pour empêcher la dégradation chimique des revêtements et maintenir les normes de sécurité des salles blanches.
Des barres anti-vent ioniques sont placées immédiatement avant les chambres de revêtement pour neutraliser les charges sur les lentilles entrantes. Le flux d'air est dirigé pour garantir que toutes les surfaces, y compris les zones concaves et convexes, sont neutralisées.
Les bords des lentilles et les zones en retrait sont sujets à l’accumulation de charges. Des émetteurs de micro-ions supplémentaires peuvent atteindre ces régions critiques, garantissant ainsi une neutralisation uniforme.
Les ioniseurs sont synchronisés avec les systèmes de transport des lentilles, garantissant que la neutralisation se produit précisément lorsque les lentilles s'approchent de la chambre de revêtement.
La couverture superposée des ioniseurs garantit que la neutralisation reste efficace même si l'un des ioniseurs présente des performances temporairement insuffisantes.
Les systèmes d'ionisation doivent gérer un débit de lentilles rapide sans compromettre la couverture ou l'efficacité de la neutralisation, ce qui nécessite une conception précise du flux d'air et une optimisation de la densité ionique.
Pour les lentilles soumises à plusieurs couches de revêtement, l'ionisation entre les couches garantit que les charges ne s'accumulent pas sur les surfaces partiellement recouvertes, ce qui pourrait provoquer une attraction de particules ou des défauts de revêtement.
Le maintien d’une humidité relative de 40 à 50 % accélère la dissipation des charges tout en évitant la condensation. Une température stable garantit un flux d’air et des propriétés de substrat constants.
Le flux d'air laminaire minimise les turbulences, assurant une distribution uniforme des ions et empêchant l'accumulation de charges locales.
Les convoyeurs, plateaux, bras robotiques et bracelets d'opérateur mis à la terre complètent l'ionisation, réduisant ainsi la charge électrostatique globale et empêchant le transfert de charge.
L'ionisation doit avoir lieu immédiatement avant le revêtement. L'ionisation en plusieurs étapes peut être utilisée pour les lentilles manipulées plusieurs fois avant le revêtement afin d'éviter toute recharge.
Les systèmes d'ionisation sont intégrés aux mesures de contrôle des particules des salles blanches pour empêcher le flux d'air ionisé de perturber les particules déposées ou d'introduire des turbulences.
Les voltmètres électrostatiques sans contact mesurent les différences de potentiel entre les surfaces des lentilles. Les zones à haut potentiel indiquent des points chauds qui nécessitent une ionisation ciblée.
Les tests de dégradation de charge garantissent que les lentilles atteignent rapidement un potentiel quasi neutre, réduisant ainsi l'attraction des particules pendant le revêtement.
La surveillance des rapports d'ions positifs/négatifs garantit une neutralisation équilibrée, évitant ainsi les charges nettes résiduelles sur les surfaces des lentilles.
Les capteurs intégrés aux stations de transport des lentilles ou de pré-revêtement fournissent un retour d'information en temps réel pour le réglage dynamique de l'ioniseur.
Les données de potentiel de surface sont analysées pour identifier les tendances, prédire les zones problématiques et optimiser les paramètres d'ionisation, améliorant ainsi le rendement et la cohérence.
L'analyse par éléments finis prédit les zones d'accumulation de charge, guide le placement de l'ioniseur et la direction du flux d'air.
Les modèles CFD simulent les trajectoires des ions, les modèles de flux d'air et la densité des ions pour garantir une couverture complète, en particulier sur les zones de lentilles incurvées ou encastrées.
Les simulations tiennent compte du mouvement de la lentille, de la vitesse du convoyeur et de la manipulation robotique, permettant une évaluation prédictive du risque ESD et de l'efficacité de l'ionisation.
Les données de simulation éclairent les calendriers de maintenance, le nettoyage des électrodes et l'étalonnage, garantissant des performances durables et un minimum de défauts.
La modélisation prend en compte les revêtements successifs, évalue les effets statiques cumulés et garantit que l'ionisation reste efficace entre les couches de revêtement.
Un nettoyage, une inspection et un étalonnage réguliers maintiennent la cohérence et la couverture de la production d’ions.
La dégradation de l'électrode réduit la génération d'ions. Les revêtements protecteurs et le nettoyage programmé prolongent la durée de vie et la fiabilité.
Les tests de décroissance de charge et les contrôles de l'équilibre ionique détectent la détérioration, permettant une maintenance proactive.
Les journaux de maintenance, les enregistrements d'étalonnage et les données de surveillance soutiennent l'assurance qualité, la conformité réglementaire et l'amélioration continue des processus.
L'ionisation avant le revêtement AR a réduit les défauts liés aux particules de plus de 60 %, améliorant ainsi le rendement, la clarté optique et l'efficacité globale de la production.
Des ioniseurs localisés sur des lentilles incurvées et de grand diamètre assuraient une neutralisation uniforme des charges, évitant ainsi la non-uniformité du revêtement et maintenant les performances optiques.
L'ionisation du pré-revêtement a minimisé les défauts liés aux ESD, améliorant ainsi la transmissivité, le contraste et la précision des mesures des lentilles dans les appareils d'imagerie.
La couverture redondante de l'ioniseur et la surveillance en ligne ont permis un revêtement de lentilles à haut débit sans augmenter les défauts de particules ou les incidents ESD.
L'ionisation entre les couches de revêtement a empêché l'accumulation de charges, garantissant un dépôt de couche uniforme et des performances optiques constantes.
Les ioniseurs pilotés par capteurs ajustent dynamiquement la sortie en réponse aux mesures de charge en temps réel, maintenant ainsi une neutralisation optimale.
La simulation du comportement électrostatique permet une optimisation virtuelle de la disposition des ioniseurs et du flux d'air, permettant ainsi des ajustements prédictifs avant la mise en œuvre physique.
Les émetteurs de micro-ions assurent une neutralisation précise des surfaces de lentilles encastrées, incurvées ou asphériques.
La surveillance, la maintenance prédictive et le contrôle adaptatif basés sur l'IoT optimisent les performances d'ionisation, réduisant ainsi les défauts et améliorant le rendement.
Les ioniseurs de faible puissance et sans ozone minimisent l’impact environnemental tout en maintenant une neutralisation efficace.
Les algorithmes d'apprentissage automatique analysent les données historiques de charge et de défaut pour prédire les points chauds et ajuster les paramètres de l'ioniseur de manière proactive.
Assurer une neutralisation uniforme sur les lentilles très courbées ou asphériques
Neutralisation rapide sur les lignes de revêtement automatisées à grande vitesse
Intégration d'une ionisation à plusieurs étages sans perturber le flux d'air laminaire
Modélisation des effets statiques cumulés dans les procédés de revêtement multicouche
Paramètres de normalisation pour l’évaluation des risques électrostatiques dans le revêtement optique
Minimiser la consommation d'énergie sans compromettre l'efficacité de l'ionisation
Intégration de l'ionisation aux protocoles avancés de contrôle de la contamination et de salle blanche
Les barres anti-vent ioniques sont essentielles à la gestion des risques électrostatiques avant le revêtement des lentilles optiques. Un placement approprié, une mise à la terre, un contrôle environnemental, un séquençage des processus, une surveillance et des stratégies de simulation avancées garantissent que les surfaces des lentilles sont exemptes de charges statiques, empêchant ainsi l'attraction des particules et les défauts de revêtement. L'adoption de l'ionisation intelligente, de la modélisation du jumeau numérique, de la micro-ionisation et de l'analyse prédictive améliore encore le contrôle statique, en prenant en charge une fabrication de lentilles optiques fiable et de haute qualité et des performances de revêtement.
