Industri manufaktur semikonduktor mengandalkan peralatan yang sangat presisi, kinerja kelistrikan yang stabil, dan lingkungan produksi yang bebas kontaminasi. Ketika geometri chip terus menyusut dan proses manufaktur menjadi semakin canggih, sistem grounding telah menjadi salah satu elemen infrastruktur paling penting dalam fasilitas fabrikasi semikonduktor. Pengardean yang tepat melindungi peralatan sensitif, meningkatkan stabilitas operasional, meminimalkan gangguan listrik, dan memastikan keselamatan personel.

Dalam lingkungan manufaktur semikonduktor, fluktuasi listrik sekecil apa pun dapat menyebabkan ketidakstabilan proses, kerusakan peralatan, cacat wafer, atau waktu henti yang mahal. Oleh karena itu, sistem grounding yang canggih dirancang tidak hanya untuk keselamatan kelistrikan, namun juga untuk integritas sinyal, kompatibilitas elektromagnetik, kontrol pelepasan muatan listrik statis, dan peredam bising frekuensi tinggi.

Sistem pembumian untuk peralatan semikonduktor adalah kerangka listrik khusus yang menyediakan jalur arus gangguan yang aman, menstabilkan referensi tegangan, menekan interferensi elektromagnetik, mengontrol pelepasan muatan listrik statis, dan memastikan pengoperasian peralatan manufaktur semikonduktor yang sangat sensitif secara andal.

Fasilitas semikonduktor modern mengintegrasikan alat kompleks seperti pengetsaan plasma, sistem deposisi, peralatan litografi, sistem implantasi ion, platform inspeksi, dan sistem penanganan material otomatis. Masing-masing alat tersebut memerlukan kondisi kelistrikan yang sangat terkontrol untuk menjaga konsistensi proses dan hasil produksi.

Sistem grounding yang dirancang dengan baik membantu produsen mengurangi kegagalan peralatan, meningkatkan kualitas wafer, mematuhi peraturan keselamatan, dan mendukung keandalan operasional jangka panjang. Artikel ini membahas prinsip, komponen, pertimbangan desain, tantangan, dan praktik terbaik yang terkait dengan sistem grounding untuk peralatan semikonduktor.

Daftar isi

• Mengapa Grounding Sangat Penting untuk Peralatan Semikonduktor

• Jenis Utama Sistem Pembumian yang Digunakan di Fasilitas Semikonduktor

• Komponen Utama Sistem Grounding Peralatan Semikonduktor

• Perlindungan Pelepasan Listrik Statis dalam Manufaktur Semikonduktor

• Interferensi Elektromagnetik dan Strategi Pengurangan Kebisingan

• Pertimbangan Desain Pembumian untuk Fasilitas Semikonduktor

• Masalah Grounding Umum pada Peralatan Semikonduktor

• Standar Pembumian dan Persyaratan Kepatuhan Keselamatan

• Pemeliharaan dan Pengujian Sistem Pembumian

• Tren Masa Depan dalam Teknologi Pembumian Peralatan Semikonduktor

• Kesimpulan

Mengapa Grounding Sangat Penting untuk Peralatan Semikonduktor

Pembumian sangat penting untuk peralatan semikonduktor karena menjamin keamanan listrik, meminimalkan interferensi elektromagnetik, menstabilkan sinyal sensitif, melindungi komponen dari pelepasan muatan listrik statis, dan meningkatkan keandalan produksi.

Peralatan fabrikasi semikonduktor beroperasi dengan presisi yang sangat tinggi. Banyak proses manufaktur melibatkan struktur skala nanometer, sistem kelistrikan frekuensi tinggi, pembangkitan plasma, sistem vakum, dan sensor sensitif. Dalam lingkungan seperti itu, ketidakstabilan listrik dapat berdampak langsung pada kualitas produksi.

Sistem pembumian menyediakan jalur resistansi rendah terhadap arus gangguan, membantu melindungi operator dan peralatan selama kondisi kelistrikan tidak normal. Tanpa grounding yang efektif, kebocoran arus atau gangguan listrik dapat merusak peralatan manufaktur yang mahal dan menimbulkan bahaya keselamatan yang serius.

Grounding juga memainkan peran utama dalam integritas sinyal. Peralatan manufaktur semikonduktor berisi banyak sistem kontrol, jalur komunikasi, dan instrumen pengukuran yang mengandalkan tegangan referensi yang stabil. Pengardean yang buruk dapat menimbulkan kebisingan listrik, sehingga mengakibatkan kontrol proses yang tidak akurat dan pemrosesan wafer yang tidak konsisten.

Fungsi penting lainnya adalah perlindungan terhadap pelepasan muatan listrik statis. Perangkat semikonduktor sangat sensitif terhadap listrik statis. Bahkan pelepasan yang sangat kecil pun dapat merusak wafer atau sirkuit terpadu selama produksi. Pengardean yang tepat meminimalkan akumulasi muatan listrik statis dan mengurangi risiko terjadinya pelepasan muatan listrik statis.

Jenis Utama Sistem Pembumian yang Digunakan di Fasilitas Semikonduktor

Fasilitas semikonduktor biasanya menggunakan grounding peralatan, grounding bersih, grounding statis, grounding sinyal, dan sistem grounding fasilitas terintegrasi untuk mendukung operasi yang aman dan stabil.

Alat semikonduktor yang berbeda memerlukan pendekatan grounding yang berbeda tergantung pada sensitivitas listrik dan fungsi operasionalnya. Pabrik fabrikasi semikonduktor biasanya menggabungkan beberapa sistem grounding ke dalam jaringan grounding yang terkoordinasi.

Pembumian Peralatan

Pengardean peralatan melindungi mesin dan personel dari gangguan listrik. Selubung logam, rangka, dan bagian konduktif dihubungkan ke tanah untuk memastikan arus gangguan dialihkan dengan aman dari operator.

Jenis pengardean ini sangat penting terutama untuk sistem berdaya tinggi seperti pengetsaan plasma, peralatan implantasi ion, dan pompa vakum.

Pembumian yang Bersih

Pembumian yang bersih dirancang khusus untuk sirkuit elektronik dan instrumen pengukuran yang sensitif. Ini mengisolasi peralatan penghasil kebisingan dari sistem presisi untuk menjaga referensi sinyal stabil.

Alat inspeksi semikonduktor, sistem metrologi, dan peralatan pemantauan proses sering kali mengandalkan konfigurasi grounding yang bersih.

Pembumian Statis

Pengardean statis mengontrol akumulasi muatan elektrostatis pada permukaan konduktif, stasiun kerja, dan peralatan manufaktur. Ini banyak digunakan dalam sistem penanganan wafer, sistem transportasi robot, dan lingkungan ruang bersih.

Pembumian Sinyal

Pengardean sinyal memastikan referensi tegangan yang stabil untuk sirkuit komunikasi dan kontrol. Ini meminimalkan distorsi sinyal dan mencegah kesalahan transmisi data antar sistem yang saling berhubungan.

Grounding Fasilitas Terintegrasi

Pabrik fabrikasi semikonduktor modern biasanya menerapkan jaringan grounding terintegrasi yang menghubungkan beberapa subsistem grounding ke dalam infrastruktur terpadu. Pendekatan ini membantu mengurangi perbedaan potensial antar sistem dan meningkatkan stabilitas listrik secara keseluruhan.

Komponen Utama Sistem Grounding Peralatan Semikonduktor

Komponen utama sistem pentanahan semikonduktor meliputi elektroda pentanahan, konduktor pentanahan, jaringan pengikat, bus pentanahan, konektor, dan sistem pemantauan.

Sistem grounding semikonduktor terdiri dari beberapa komponen yang saling berhubungan yang dirancang untuk mempertahankan jalur listrik resistansi rendah di seluruh fasilitas.

Elektroda Pembumian

Elektroda pembumian membentuk hubungan fisik antara sistem pembumian dan bumi. Jenis elektroda yang umum termasuk batang tembaga, pelat grounding, dan grid grounding yang terkubur.

Ketahanan tanah yang rendah sangat penting untuk menjaga kinerja landasan yang efektif. Fasilitas sering kali menggunakan perawatan kimia atau teknik pembumian dalam di area dengan konduktivitas tanah yang buruk.

Konduktor Pembumian

Konduktor pembumian menghubungkan peralatan dan titik pembumian ke jaringan pembumian. Konduktor tembaga umumnya digunakan karena konduktivitas listriknya yang sangat baik dan ketahanan terhadap korosi.

Ukuran konduktor tergantung pada kapasitas arus gangguan, desain sistem, dan persyaratan peraturan.

Jaringan Ikatan

Ikatan menghubungkan struktur konduktif bersama-sama untuk menghilangkan perbedaan tegangan. Ikatan yang efektif mengurangi kebisingan listrik dan meminimalkan risiko sengatan listrik.

Dalam fasilitas semikonduktor, pengikatan sering diterapkan pada rangka perkakas, baki kabel, sistem perpipaan, dan struktur ruang bersih.

Bus Grounding

Bus pembumian berfungsi sebagai titik koneksi terpusat untuk beberapa konduktor pembumian. Bus-bus ini menyederhanakan manajemen landasan dan meningkatkan konsistensi kelistrikan di seluruh fasilitas.

Sistem Pemantauan Darat

Fasilitas semikonduktor canggih semakin banyak menggunakan sistem pemantauan tanah terus menerus untuk mendeteksi kesalahan grounding, peningkatan resistansi, atau kondisi kelistrikan yang tidak terduga secara real time.

Perlindungan Pelepasan Listrik Statis dalam Manufaktur Semikonduktor

Perlindungan pelepasan muatan listrik statis adalah fungsi pembumian penting yang mencegah listrik statis merusak wafer semikonduktor, perangkat, dan peralatan manufaktur.

Pelepasan muatan listrik statis, umumnya dikenal sebagai ESD, terjadi ketika muatan listrik statis yang terakumulasi tiba-tiba berpindah antar benda dengan potensi listrik berbeda. Perangkat semikonduktor sangat rentan terhadap pelepasan muatan tersebut karena struktur internalnya sangat kecil dan sensitif.

Bahkan debit yang terlalu kecil untuk dirasakan manusia dapat merusak komponen semikonduktor secara permanen atau mengurangi keandalan perangkat. Hal ini menjadikan pengendalian ESD sebagai salah satu prioritas tertinggi dalam lingkungan manufaktur semikonduktor.

Sumber Muatan Elektrostatis

Muatan statis dapat berasal dari berbagai sumber di dalam fasilitas semikonduktor, termasuk:

• Gerakan manusia

• Penanganan wafer

• Bahan plastik

• Kondisi udara kering

• Sistem konveyor

• Gerakan robot

• Bahan kemasan

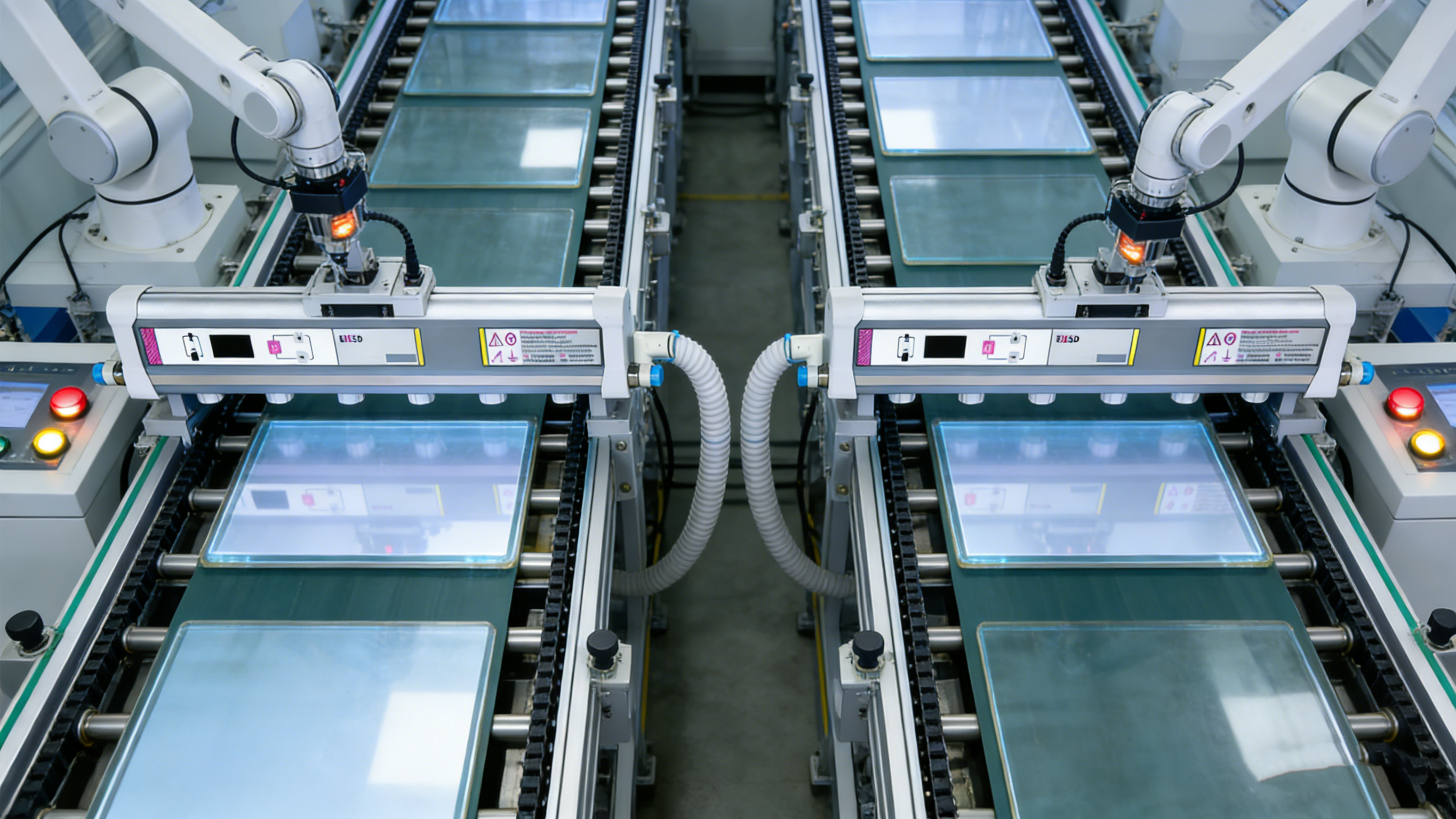

Metode Pengardean ESD

Sistem pengardean ESD yang efektif mencakup permukaan kerja yang diarde, lantai konduktif, tali pengikat pengardean, sistem ionisasi, dan struktur perkakas yang diarde.

Operator sering kali memakai tali pengikat pergelangan tangan dan alas kaki konduktif untuk menjaga potensi listrik yang sama dengan lingkungan produksi.

Kontrol pelepasan muatan listrik statis yang tepat secara signifikan meningkatkan tingkat hasil semikonduktor dan mengurangi kegagalan komponen tersembunyi.

Interferensi Elektromagnetik dan Strategi Pengurangan Kebisingan

Sistem pembumian mengurangi interferensi elektromagnetik dan kebisingan listrik dengan menyediakan jalur referensi yang stabil dan meminimalkan sambungan listrik yang tidak diinginkan antar sistem.

Fasilitas manufaktur semikonduktor berisi banyak sistem kelistrikan yang beroperasi secara bersamaan pada frekuensi dan tingkat daya berbeda. Sistem ini dapat menghasilkan interferensi elektromagnetik yang mengganggu kinerja peralatan sensitif.

Interferensi elektromagnetik dapat berasal dari catu daya, motor, generator frekuensi radio, perangkat switching, dan sistem komunikasi. Tanpa grounding yang tepat, interferensi dapat menyebar ke seluruh fasilitas dan mempengaruhi presisi proses manufaktur.

Sumber EMI Umum

• Sistem plasma frekuensi radio

• Penggerak frekuensi variabel

• Sirkuit switching kecepatan tinggi

• Sistem distribusi tenaga listrik

• Peralatan komunikasi nirkabel

• Sistem otomasi industri

Teknik Pengurangan Kebisingan

Beberapa strategi grounding membantu meminimalkan kebisingan listrik:

1. Landasan satu titik

2. Jaringan grounding mesh

3. Pembumian kabel terlindung

4. Transformator isolasi

5. Sistem lahan bersih khusus

6. Pemisahan kabel daya dan sinyal

Perutean kabel yang hati-hati dan pelindung yang tepat juga penting untuk menjaga integritas sinyal pada peralatan semikonduktor presisi tinggi.

Pertimbangan Desain Pembumian untuk Fasilitas Semikonduktor

Desain sistem pentanahan semikonduktor harus mempertimbangkan kinerja kelistrikan, tata letak fasilitas, sensitivitas peralatan, kapasitas arus gangguan, kondisi lingkungan, dan persyaratan perluasan di masa depan.

Desain grounding untuk fasilitas semikonduktor jauh lebih kompleks dibandingkan grounding industri standar. Pembuatan semikonduktor memerlukan tingkat kebisingan yang sangat rendah dan lingkungan kelistrikan yang sangat stabil.

Tata Letak Fasilitas

Penataan fisik peralatan, sistem utilitas, dan ruang bersih mempengaruhi desain jaringan grounding. Fasilitas besar sering kali memerlukan jaringan pembumian yang terdistribusi untuk menjaga keseragaman potensi listrik di seluruh pabrik.

Resistivitas Tanah

Kondisi tanah secara langsung mempengaruhi efektivitas landasan. Resistivitas tanah yang tinggi dapat menurunkan kinerja pentanahan dan meningkatkan ketahanan pentanahan.

Insinyur sering melakukan pengujian resistivitas tanah sebelum merancang sistem grounding fasilitas.

Kinerja Frekuensi Tinggi

Alat semikonduktor sering kali beroperasi pada frekuensi tinggi, terutama sistem pemrosesan plasma. Arus frekuensi tinggi berperilaku berbeda dari arus frekuensi daya standar, sehingga memerlukan teknik grounding khusus untuk meminimalkan impedansi.

Redundansi dan Keandalan

Waktu henti produksi semikonduktor sangat mahal. Oleh karena itu, sistem pembumian memerlukan redundansi, pemantauan berkelanjutan, dan keandalan yang tinggi untuk mendukung operasi manufaktur tanpa gangguan.

Masalah Grounding Umum pada Peralatan Semikonduktor

Masalah grounding yang umum terjadi meliputi loop ground, sambungan resistansi tinggi, interferensi elektromagnetik, pengikatan yang tidak tepat, dan perlindungan pelepasan muatan listrik statis yang tidak memadai.

Bahkan fasilitas semikonduktor yang dirancang dengan baik pun mungkin mengalami masalah terkait grounding seiring berjalannya waktu. Mengidentifikasi dan memperbaiki masalah ini sangat penting untuk menjaga efisiensi produksi dan keandalan peralatan.

Loop Tanah

Loop tanah terjadi ketika beberapa jalur grounding menciptakan sirkulasi arus yang tidak diinginkan. Loop ini dapat menimbulkan gangguan listrik dan mengganggu sistem pengukuran sensitif.

Masalah ground loop sangat umum terjadi pada jaringan otomasi semikonduktor yang kompleks.

Korosi dan Sambungan Longgar

Sambungan ground yang terkorosi atau longgar meningkatkan resistensi dan mengurangi efektivitas grounding. Inspeksi dan pemeliharaan rutin sangat penting untuk mencegah penurunan kinerja.

Perlindungan yang Tidak Tepat

Pelindung atau grounding kabel yang tidak tepat dapat menyebabkan interferensi elektromagnetik memasuki sirkuit sensitif. Pengakhiran pelindung harus dirancang dengan hati-hati untuk menghindari gangguan kebisingan yang tidak diinginkan.

Kontrol ESD yang Tidak Memadai

Kontrol pelepasan muatan listrik statis yang buruk dapat mengakibatkan cacat wafer, kegagalan perangkat laten, atau berkurangnya hasil produksi. Fasilitas semikonduktor harus terus memantau sistem kendali statis untuk menjaga perlindungan yang efektif.

Standar Pembumian dan Persyaratan Kepatuhan Keselamatan

Sistem grounding semikonduktor harus mematuhi standar keselamatan listrik, peraturan kompatibilitas elektromagnetik, dan persyaratan kontrol pelepasan muatan listrik statis.

Standar pembumian membantu memastikan keselamatan dan kinerja operasional yang konsisten di seluruh fasilitas manufaktur semikonduktor.

Standar Keamanan Listrik

Sistem pembumian listrik harus memenuhi peraturan kelistrikan yang berlaku dan persyaratan keselamatan industri. Standar-standar ini menentukan ukuran konduktor, batas resistansi pentanahan, praktik pengikatan, dan persyaratan perlindungan kesalahan.

Standar Kontrol ESD

Standar pelepasan muatan listrik statis menetapkan pedoman untuk program kontrol statis, pembumian personel, desain stasiun kerja, dan prosedur penanganan material.

Persyaratan Kompatibilitas Elektromagnetik

Standar kompatibilitas elektromagnetik membantu meminimalkan interferensi antara peralatan semikonduktor dan sistem kelistrikan di sekitarnya.

Pengujian kepatuhan sering kali mencakup verifikasi grounding, inspeksi pelindung, dan pengukuran kebisingan listrik.

Kepatuhan landasan yang ketat mengurangi risiko operasional dan mendukung stabilitas manufaktur semikonduktor jangka panjang.

Pemeliharaan dan Pengujian Sistem Pembumian

Perawatan dan pengujian rutin memastikan sistem pembumian terus menyediakan sambungan resistansi rendah, kinerja kelistrikan stabil, dan perlindungan peralatan yang efektif.

Sistem pembumian memerlukan pemeriksaan berkelanjutan karena kondisi lingkungan, getaran, korosi, dan modifikasi peralatan secara bertahap dapat menurunkan kinerja.

Pengujian Ketahanan Tanah

Pengujian ketahanan tanah mengukur efektivitas elektroda pembumian dan jaringan pembumian. Nilai resistansi yang rendah sangat penting untuk pembuangan arus gangguan yang aman.

Inspeksi Visual

Inspeksi rutin membantu mengidentifikasi sambungan yang kendor, konduktor rusak, korosi, atau keausan mekanis.

Pencitraan Termal

Sistem pencitraan termal dapat mendeteksi sambungan yang terlalu panas yang disebabkan oleh peningkatan resistensi atau ikatan yang buruk.

Pemantauan Berkelanjutan

Fasilitas canggih semakin banyak menerapkan sistem pemantauan otomatis yang terus melacak integritas landasan dan memperingatkan operator terhadap kondisi abnormal.

Tren Masa Depan dalam Teknologi Pembumian Peralatan Semikonduktor

Sistem grounding semikonduktor di masa depan akan fokus pada pemantauan cerdas, kompatibilitas frekuensi lebih tinggi, perlindungan ESD tingkat lanjut, dan peningkatan integrasi dengan sistem manufaktur cerdas.

Seiring kemajuan teknologi semikonduktor, sistem grounding harus berevolusi untuk mendukung proses manufaktur yang semakin sensitif dan arsitektur peralatan yang lebih canggih.

Pemantauan Tanah Cerdas

Kecerdasan buatan dan teknologi pemeliharaan prediktif memungkinkan sistem grounding yang cerdas mampu mendeteksi tanda-tanda awal degradasi sebelum terjadi kegagalan.

Dukungan untuk Node Proses Lanjutan

Node proses semikonduktor yang lebih kecil memerlukan stabilitas listrik yang lebih ketat dan lingkungan dengan kebisingan yang lebih rendah. Sistem pembumian akan semakin terspesialisasi untuk mendukung litografi canggih dan teknologi manufaktur presisi tinggi.

Integrasi dengan Otomasi Industri

Pabrik semikonduktor di masa depan akan mengintegrasikan diagnostik grounding ke dalam sistem manajemen fasilitas terpusat, sehingga memungkinkan visibilitas real-time di seluruh fasilitas produksi.

Desain Infrastruktur Berkelanjutan

Bahan pembumian yang hemat energi dan desain infrastruktur yang ramah lingkungan menjadi semakin penting seiring dengan upaya fasilitas semikonduktor untuk mencapai tujuan keberlanjutan.

Kesimpulan

Sistem pentanahan adalah elemen dasar infrastruktur manufaktur semikonduktor. Mereka mendukung keselamatan listrik, keandalan peralatan, stabilitas sinyal, kompatibilitas elektromagnetik, dan perlindungan pelepasan muatan listrik statis di lingkungan produksi yang sangat sensitif.

Seiring dengan kemajuan teknologi manufaktur semikonduktor, persyaratan grounding akan menjadi semakin menuntut. Fasilitas harus menerapkan sistem pembumian yang dirancang dengan cermat yang memperhatikan kinerja frekuensi tinggi, peredam kebisingan, kontrol ESD, dan keandalan operasional.

Desain grounding yang efektif, perawatan rutin, kepatuhan terhadap standar industri, dan pemantauan berkelanjutan semuanya penting untuk menjaga stabilitas operasi manufaktur semikonduktor. Dengan berinvestasi pada infrastruktur grounding berkualitas tinggi, produsen semikonduktor dapat mengurangi waktu henti, meningkatkan hasil wafer, meningkatkan umur peralatan, dan mendukung keberhasilan produksi jangka panjang.
