EIESD: Penyebab Utama Masalah Statis di Jalur Perakitan SMT dan Cara Mengatasinya

Perkenalan

Perakitan Surface Mount Technology (SMT) mengandalkan komponen semikonduktor ultra-miniatur, termasuk chip 0201 dan paket tingkat wafer yang memiliki ambang batas toleransi statis serendah ±50V. Menurut analisis kegagalan industri IPC/JEDEC J-STD-033, listrik statis menyumbang 27,3% dari total cacat produksi SMT, terbagi rata antara kelelahan komponen yang sangat besar dan penyimpangan parametrik laten. Kerusakan statis laten jauh lebih mengganggu bagi produsen SMT, karena kerusakan tersebut melewati pengujian AOI dan ICT inline serta memicu kegagalan lapangan dalam waktu 6 hingga 18 bulan setelah pengiriman produk. Sebagian besar pabrik SMT skala menengah hanya menerapkan grounding tali pergelangan tangan dasar, mengabaikan node pembangkitan statis khusus proses yang tersebar di pencetakan stensil, pengambilan komponen, pendinginan reflow, dan transportasi konveyor.

Audit ESD di lokasi menunjukkan bahwa 62% insiden statis SMT berasal dari tautan proses sekunder yang terabaikan, bukan kontak manusia dengan operator, sehingga mengakibatkan berulangnya kerusakan meskipun telah dilakukan pelatihan statis personel standar.

Lima penyebab statis utama pada jalur SMT adalah gesekan material dielektrik, peralatan penanganan otomatis yang tidak memiliki ground, gradien termal yang cepat dalam pendinginan reflow, ketidakseimbangan kelembapan bengkel, dan penipisan ion di zona konveyor tertutup, yang masing-masing memerlukan solusi grounding pasif atau netralisasi ion aktif yang ditargetkan, bukan protokol ESD universal.

Tindakan eliminasi statis yang umum seperti pelembapan bengkel terpusat gagal mengatasi titik panas statis SMT yang terlokalisasi. Misalnya, pelembapan tidak dapat mengimbangi penumpukan statis yang dihasilkan oleh gesekan nosel komponen selama pengoperasian pengambilan dan penempatan berkecepatan tinggi, yang merupakan penyebab utama chip offset dalam produksi SMT dengan nada halus. Artikel ini sepenuhnya selaras dengan standar kepatuhan IPC-610 dan ANSI/ESD S20.20, yang memadukan data kerusakan terukur dengan solusi perangkat keras non-merek yang hemat biaya. Hal ini juga membedakan perbaikan korektif satu kali dan desain ulang proses permanen agar sesuai dengan pabrik dengan anggaran retrofit yang rendah dan tinggi.

Seluruh bagian inti diskusi tercantum dalam daftar isi di bawah ini, yang mencakup analisis penyebab, penilaian risiko, solusi yang sesuai, dan standar verifikasi pasca-implementasi:

1. Penyebab 1: Gesekan Bahan Dielektrik pada Segmen Konveyor Sebaris

2. Penyebab 2: Peralatan Pick-and-Place dan Dispensing yang Tidak Dibumikan

3. Penyebab 3: Gradien Termal Statis Selama Pendinginan Pasca-Reflow

4. Penyebab 4: Fluktuasi Kelembapan Bengkel dan Turbulensi Aliran Udara HVAC

5. Penyebab 5: Akumulasi Statis Personel Operator dan Penanganan Material

6. Penilaian Risiko Statis SMT dan Matriks Manfaat Biaya Solusi

7. Alur Kerja Audit Harian Pencegahan Statis SMT Jangka Panjang

Penyebab 1: Gesekan Bahan Dielektrik pada Segmen Konveyor Sebaris

Gesekan substrat PCB dengan jalur konveyor plastik dan palet pembawa menghasilkan 41% dari seluruh muatan statis SMT inline, diselesaikan melalui modifikasi jalur konduktif yang dibumikan dan penerapan batang pengion di atas kepala pada titik transfer.

Hampir semua konveyor inline SMT arus utama menggunakan pemandu track POM plastik rekayasa dan palet pembawa fiberglass berinsulasi, keduanya diklasifikasikan sebagai bahan dielektrik resistansi tinggi dengan ketahanan permukaan melebihi 10⊃1;⁴ Ω/sq. Saat PCB telanjang, papan berlapis masker solder, dan papan sirkuit fleksibel meluncur melintasi jalur ini dengan kecepatan jalur SMT standar 35-50m/mnt, pengisian triboelektrik terjadi dari kontak dan pemisahan berulang. Tidak seperti pasangan kontak logam kaku, gesekan dielektrik memerangkap muatan statis pada permukaan material dengan disipasi alami nol, karena tidak ada jalur konduktif untuk melepaskan kelebihan elektron. Data kegagalan IPC menunjukkan gesekan ini menghasilkan tegangan statis permukaan mulai dari 1200V hingga 7800V, jauh melebihi toleransi ±100V dari chip kemasan BGA dan QFN yang banyak digunakan dalam produksi SMT otomotif.

Kerusakan statis akibat gesekan konveyor menimbulkan dua mode cacat SMT yang berbeda. Yang pertama adalah penghubung bola solder: daya tarik statis menarik debu solder halus di udara ke celah bantalan di antara pin pitch halus yang berdekatan, menyebabkan penghubung arus pendek selama penyolderan reflow. Cacat ini menyumbang 19% dari seluruh volume pengerjaan ulang pada perakitan PCB kepadatan tinggi. Yang kedua adalah offset posisi komponen: tarikan elektrostatis statis mengubah koefisien gesekan permukaan chip kosong pada pita komponen, menghasilkan offset pengambilan 0,05-0,12 mm pada mesin pick-and-place, yang memicu alarm kesalahan penempatan otomatis dan waktu henti saluran yang tidak direncanakan. Pengujian lapangan ANSI/ESD memverifikasi bahwa gesekan statis pada konveyor transfer menyebabkan waktu henti mingguan rata-rata 3,2 jam untuk jalur SMT nada halus.

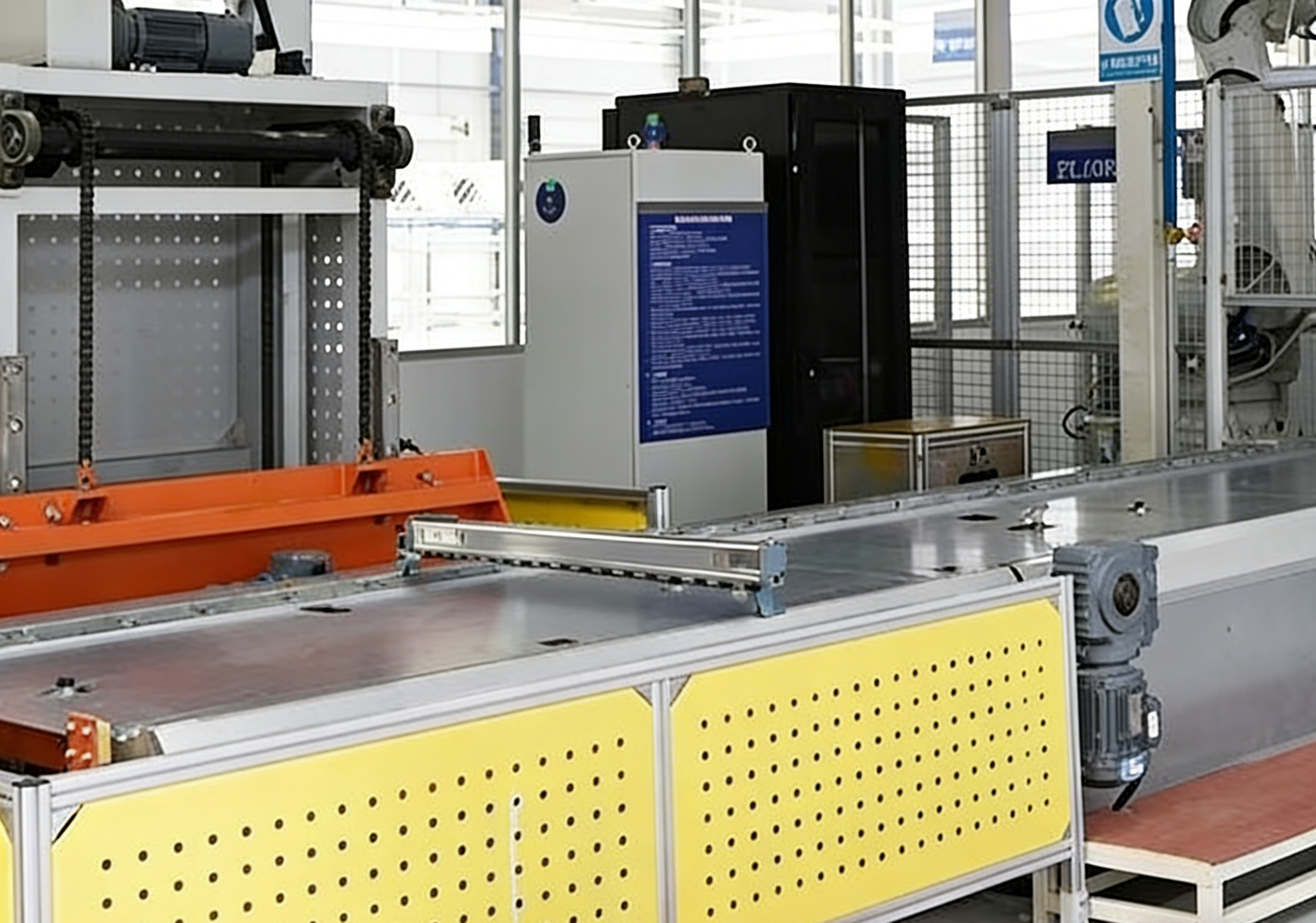

Dua solusi berjenjang mengatasi gesekan statis konveyor untuk batasan anggaran yang berbeda. Modifikasi pasif berbiaya rendah memerlukan penggantian lapisan permukaan lintasan plastik luar dengan bahan POM yang didoping karbon konduktif dan membangun landasan ekuipotensial untuk setiap segmen lintasan pada interval 1,5 m. Hal ini mengurangi timbulnya gesekan statis sebesar 64% tanpa konsumsi daya aktif tambahan. Solusi permanen beranggaran tinggi memadukan retrofit track konduktif dengan batang pengion DC ganda di atas kepala yang dipasang 80 mm di atas titik transfer PCB, dengan jarak 1,2 m untuk kecepatan saluran standar. Daftar tidak berurutan berikut ini memperjelas batasan penerapan untuk menghindari investasi berlebihan:

• Jalur berkecepatan rendah (<30m/mnt): Hanya landasan jalur konduktif yang cukup, tidak diperlukan batang pengion

• Jalur berkecepatan tinggi (>35m/mnt): Jalur konduktif + batang pengion di atas kepala pada setiap tikungan konveyor 90 derajat

• Jalur perakitan PCB yang fleksibel: Batang pengion tambahan yang dipasang di samping untuk netralisasi gesekan tepi

Kesalahan implementasi yang umum terjadi adalah hanya menghubungkan rangka motor konveyor dan bukan segmen track individual. Insulasi track plastik mengisolasi segmen track dari grounding motor, sehingga tidak ada disipasi statis meskipun rangka grounding. Semua segmen trek independen harus memiliki kabel ground tembaga khusus 1,5 mm untuk menghilangkan celah isolasi isolasi.

Penyebab 2: Peralatan Pick-and-Place dan Dispensing yang Tidak Dibumikan

Nosel hisap non-konduktif, tong jarum suntik penyalur plastik, dan penahan nosel yang tidak dikalibrasi menyebabkan 28% kerusakan statis tingkat komponen, yang diatasi melalui penggantian perkakas konduktif dan penerapan kipas pengion titik lokal.

Nozel hisap pick-and-place adalah titik kontak terdekat antara peralatan otomatis dan komponen SMT yang sensitif, menjadikannya peralatan dengan risiko tertinggi untuk transfer statis skala mikro. Sebagian besar nozel hisap standar yang dilengkapi pabrik menggunakan ujung insulasi keramik yang dioptimalkan untuk ketahanan aus, bukan kontrol statis. Selama pengambilan komponen vakum, aliran udara berkecepatan tinggi di dalam saluran nosel menghasilkan listrik statis triboelektrik, terakumulasi hingga 2100V pada permukaan bagian dalam nosel dalam waktu 20 menit pengoperasian terus-menerus. Ketika nosel menghubungi terminal chip telanjang, pelepasan muatan listrik statis seketika terjadi dalam 0,02 detik, menyebabkan kerusakan lapisan oksida gerbang yang tidak terlihat pada chip MOSFET. Kerusakan laten ini tidak dapat dideteksi melalui inspeksi optik pasca penempatan dan hanya muncul selama pengujian penuaan kelistrikan perangkat.

Proses penyaluran underfill dan pasta solder menimbulkan risiko statis perkakas yang terpisah. Tong penyalur plastik sekali pakai dan ujung jarum teflon membawa muatan statis yang melekat dari ekstrusi produksi. Selama ekstrusi lem terus menerus, gesekan berulang antara cairan lem dan dinding bagian dalam barel memperkuat tegangan statis, yang ditransfer ke area underfill chip BGA. Perubahan muatan sisa statis kurang memenuhi distribusi molekuler, menyebabkan delaminasi antara chip dan PCB setelah siklus suhu jangka panjang. Statistik dari laboratorium pengujian pihak ketiga SMT menunjukkan kegagalan delaminasi underfill yang dapat ditelusuri ke peralatan statis menyebabkan 14% pengembalian garansi elektronik otomotif.

Solusi statis perkakas memerlukan ikatan ekuipotensial yang ketat di luar landasan dasar. Pertama, ganti semua ujung nosel hisap keramik dengan bahan komposit keramik disipatif statis dengan ketahanan permukaan antara 10⁶ dan 10⁹ Ω/sq, kisaran ketahanan aman yang ditentukan industri yang mencegah pelepasan ESD dan kebocoran konduktif berlebihan. Kedua, pasang jumper ekuipotensial antara penahan nosel dan rangka utama mesin untuk menghilangkan perbedaan potensial mengambang antara lengan mekanis yang bergerak dan struktur peralatan tetap. Untuk tempat penyaluran, ganti tong jarum suntik plastik dengan tong polipropilena disipatif statis dan tambahkan kipas pengion titik mini yang diarahkan ke saluran keluar ujung jarum untuk menetralisir listrik statis yang disebabkan oleh aliran udara. Tabel di bawah ini membandingkan performa statis perkakas sebelum dan sesudah modifikasi untuk pengindeksan cuplikan unggulan:

Catatan perawatan penting: Ketahanan permukaan perkakas konduktif meningkat sebesar 22% setelah 1200 jam pengoperasian karena kontaminasi debu solder. Pengujian ketahanan permukaan bulanan diperlukan untuk menjaga kepatuhan ESD, karena perkakas konduktif yang terdegradasi kembali ke sifat isolasi pembangkitan statis.

Penyebab 3: Gradien Termal Statis Selama Pendinginan Pasca-Reflow

Penurunan suhu yang cepat dari puncak reflow 245°C ke pendinginan konveyor 55°C memicu statis piroelektrik pada substrat PCB, yang menyebabkan 17% perpindahan komponen pasca-reflow, diselesaikan melalui pendinginan gradien lambat dan netralisasi batang pengion pasca-reflow.

Statis piroelektrik banyak disalahpahami oleh para insinyur proses SMT, yang mengaitkan cacat pasca-reflow semata-mata karena tekanan ekspansi termal, bukan muatan statis. Semua substrat PCB kaca-epoksi menunjukkan efek piroelektrik: perubahan suhu yang cepat dan tidak merata mengatur ulang distribusi elektron molekul internal, menghasilkan muatan statis permukaan bersih tanpa gesekan fisik. Oven reflow sepuluh zona standar memiliki kecepatan keluar udara pendingin sebesar 2,2 m/s, menghasilkan penurunan suhu sebesar 190°C dalam waktu 12 detik. Gradien termal yang ekstrim ini menyebabkan permukaan PCB yang telanjang mengakumulasi muatan statis negatif rata-rata 3200V segera setelah keluar dari oven. Tidak seperti statis gesekan, statis piroelektrik meluruh dengan sangat lambat, mempertahankan 60% muatan puncak setelah 8 menit terpapar pada lingkungan sekitar.

Statis piroelektrik pasca-reflow menyebabkan dua cacat hilir yang mahal. Pertama, daya tarik statis menangkap debu oksida tungku reflow halus dan serpihan serat kaca di udara, yang menempel pada permukaan bantalan komponen dan menyebabkan kegagalan sirkuit terbuka selama penyolderan gelombang berikutnya untuk komponen bantu melalui lubang. Kedua, perbedaan potensial statis antara substrat PCB dan roller konveyor pendingin yang diarde menyebabkan peristiwa ESD percikan mikro yang merusak chip sensor sensitif yang dipasang pada lapisan atas PCB. Percikan api ini tidak terlihat dengan mata telanjang dan tidak meninggalkan bekas luka bakar fisik, sehingga hampir mustahil untuk dideteksi melalui inspeksi visual rutin.

Solusi ini menggabungkan penyesuaian parameter proses termal dan netralisasi statis aktif, sehingga tidak memerlukan retrofit perangkat keras oven secara besar-besaran. Pertama, kurangi kecepatan aliran udara zona pendinginan dari 2,2m/s menjadi 1,4m/s untuk memperpanjang durasi pendinginan sebanyak 28 detik, meratakan gradien termal dan mengurangi pembangkitan muatan piroelektrik sebesar 59%. Kedua, pasang batang pengion tahan suhu tinggi yang dirancang untuk pengoperasian berkelanjutan pada suhu 80°C yang dipasang 100 mm di bagian hilir pintu keluar oven reflow. Batang pengion standar mengalami kegagalan oksidasi emitor di atas 60°C, sehingga model khusus suhu tinggi wajib untuk posisi ini. Ketiga, roller konveyor pendingin jalur memerlukan pembersihan dua mingguan untuk menghilangkan penumpukan oksida isolasi yang menghalangi jalur pembuangan muatan statis. Daftar berurutan berikut menguraikan urutan penyesuaian di tempat langkah demi langkah:

1. Sesuaikan frekuensi kipas pendingin reflow untuk menurunkan kecepatan aliran udara tanpa mengubah suhu puncak reflow

2. Pasang batang pengion suhu tinggi yang menutupi seluruh lebar PCB di pintu keluar oven

3. Verifikasi kontinuitas grounding permukaan roller dengan megohmmeter setiap 14 hari

4. Tetapkan jeda buffer sekitar 60 detik sebelum pemeriksaan AOI pasca-reflow

Data validasi proses menunjukkan solusi gabungan ini mengurangi cacat sirkuit terbuka terkait statis pasca-reflow sebesar 81% dalam satu bulan penerapan, tanpa dampak apa pun pada kualitas sambungan solder reflow dan kepatuhan standar solder IPC.

Penyebab 4: Fluktuasi Kelembapan Bengkel dan Turbulensi Aliran Udara HVAC

Kelembapan relatif bengkel di bawah 40% dan aliran udara lintas-HVAC yang tidak diatur menyebabkan 10% masalah statis SMT kronis, yang diatasi dengan pelembapan lokal dan pemasangan penyekat aliran udara alih-alih penyesuaian kelembapan ruangan penuh.

Kelembapan lingkungan yang rendah mengurangi konduktivitas ionik udara, menghilangkan disipasi statis alami di udara. Pada kelembapan relatif di atas 50%, udara sekitar menghilangkan 38% muatan statis permukaan secara pasif dalam waktu 5 detik. Ketika kelembapan turun di bawah 40% di musim dingin atau iklim regional yang kering, efisiensi disipasi pasif turun hingga 7%, menyebabkan akumulasi muatan statis di seluruh node proses SMT. Sebagian besar pabrik SMT menggunakan pelembap seluruh ruangan terpusat, yang menghadapi dua keterbatasan utama: respons kelembapan yang lambat selama 45 menit dan distribusi kelembapan yang tidak merata di dekat ventilasi pembuangan HVAC. Zona proses yang terlokalisasi seperti lemari penyimpanan komponen dan ruang pengambilan sering kali tetap berada di bawah 38% RH bahkan ketika kelembapan bengkel secara keseluruhan memenuhi target RH 45%.

Aliran udara silang HVAC memperburuk risiko statis yang tidak bergantung pada tingkat kelembapan. Aliran udara suplai dan pembuangan yang melintasi peralatan SMT inline menciptakan aliran udara turbulen melebihi 0,45m/s, yang mengganggu rentang difusi ion batang pengion di atas yang digunakan untuk kontrol statis gesekan. Pengujian lapangan menunjukkan aliran udara silang mengurangi efisiensi netralisasi batang pengion sebesar 53%, menjadikan perangkat keras kontrol statis yang sebelumnya efektif tidak berguna. Selain itu, aliran udara HVAC berkecepatan tinggi mengaduk debu dielektrik di udara, meningkatkan gesekan statis sekunder antara partikel debu dan permukaan PCB.

Pelembab ruangan penuh tidak efisien secara ekonomi untuk bengkel SMT skala besar karena konsumsi energi yang berlebihan dan risiko kondensasi pada peralatan reflow. Solusi lokal yang ditargetkan memberikan kinerja biaya yang unggul. Pertama, pasang pelembap terlokalisasi ultrasonik independen hanya untuk penyimpanan komponen dan zona pengambilan dan tempat, pertahankan kestabilan 45%-50% RH tanpa mengubah kondisi di zona reflow suhu tinggi di mana pelembapan menyebabkan oksidasi solder. Kedua, pasang sekat aliran udara non-konduktif berprofil rendah di sepanjang tepi ventilasi HVAC untuk menghilangkan aliran udara turbulen silang di atas jalur konveyor inline. Ketiga, kalibrasi ulang sudut suplai udara HVAC untuk memastikan aliran udara berjalan sejajar dengan pergerakan konveyor, bukan tegak lurus. Daftar berikut membandingkan mitigasi ekonomi statis dalam ruangan penuh vs mitigasi lokal:

• Pelembab ruangan penuh: konsumsi daya bulanan 3240 kWh, risiko kegagalan kondensasi reflow 9%

• Pelembab zona lokal + penyekat aliran udara: konsumsi daya bulanan 720 kWh, risiko kondensasi 0%

Pemeliharaan kelembapan memerlukan kalibrasi musiman. Asupan udara kering di luar ruangan pada musim dingin memerlukan peningkatan waktu kerja pelembap, sedangkan kelembapan lingkungan yang tinggi di musim panas memerlukan peningkatan pembuangan HVAC untuk menghindari pelembapan berlebihan yang menyebabkan tumbuhnya kumis timah pada bantalan PCB.

Penyebab 5: Akumulasi Statis Personel Operator dan Penanganan Material

Pengardean personel yang tidak tepat dan timbulnya listrik statis dari gesekan pakaian antistatis menyebabkan 4% kegagalan statis SMT, yang diatasi melalui lantai ekuipotensial dan netralisasi ion pakaian secara berkala.

Statis yang disebabkan oleh personel sering kali diatur secara berlebihan dengan protokol yang berlebihan sementara risiko inti yang diabaikan tetap tidak ditangani. Protokol standar personel SMT mewajibkan penggunaan tali pergelangan tangan dan alas kaki antistatis, namun sebagian besar pabrik gagal menerapkan landasan ekuipotensial pada lantai. Ubin lantai anti-statis terisolasi tanpa tali pengardean ubin silang menciptakan potensi tanah terapung, yang berarti tali pergelangan tangan menghilangkan listrik statis dari personel ke ubin lantai yang terisolasi, bukan membangun tanah. Hal ini menciptakan kesan kepatuhan yang salah, yaitu instrumen pengujian menunjukkan ketahanan tali pergelangan tangan yang memenuhi syarat sementara personel masih membawa sisa muatan listrik statis hingga 450V.

Gesekan internal pakaian anti-statis adalah sumber statis personel lainnya yang diabaikan. Baju anti-statis campuran poliester-karbon standar menghasilkan listrik statis triboelektrik dari gesekan kain lengan dan dada selama gerakan menjangkau dan menekuk secara rutin. Pengujian kain independen menunjukkan gesekan coverall menghasilkan listrik statis hingga 680V pada batang tubuh operator, yang berpindah ke baki komponen genggam selama penanganan material. Tali pergelangan tangan tidak dapat menghilangkan listrik statis yang dihasilkan kain, karena muatan listrik terakumulasi pada lapisan kain luar berinsulasi yang terpisah dari titik kontak kulit ke ground.

Solusi statis personel berlapis memperbaiki kepatuhan yang salah dan risiko gesekan kain. Pertama, tambahkan tali penghubung tembaga konduktif di antara setiap ubin lantai anti-statis yang berdekatan untuk membangun landasan ekuipotensial bengkel penuh, sehingga menghilangkan potensi ubin mengambang. Kedua, pasang kipas pengion sudut lebar di atas kepala di atas stasiun kerja penanganan material untuk menetralkan listrik statis kain garmen luar tanpa mengganggu komponen ringan 0201. Ketiga, terapkan pengujian kontinuitas tali pergelangan tangan dan alas kaki dua kali sehari, bukan hanya pengujian sebelum giliran kerja, karena ketahanan sol alas kaki menurun sebesar 30% setelah empat jam mengalami abrasi kaki. Data audit IPC menunjukkan 44% insiden statis personel terjadi selama pertengahan shift karena penurunan kinerja alas kaki.

Untuk bengkel SMT pemadaman listrik otomatis dengan personel minimal, risiko statis personel turun hingga di bawah 1% dari total kerusakan, sehingga memungkinkan protokol pembumian disederhanakan yang hanya berfokus pada pengikatan ekuipotensial keranjang penanganan material.

Penilaian Risiko Statis SMT dan Matriks Manfaat Biaya Solusi

Penyebab listrik statis dengan prioritas tinggi adalah gesekan konveyor dan listrik statis pada perkakas yang memerlukan retrofit segera; termal dan personel statis memenuhi syarat untuk penjadwalan prioritas menengah dengan jangka waktu implementasi 3 bulan.

Sebagian besar pabrik SMT mengalami kendala anggaran yang mencegah retrofit statis lini penuh secara simultan, sehingga memerlukan penyortiran prioritas berbasis risiko yang selaras dengan volume kerusakan dan waktu pengembalian modal implementasi. Penyebab prioritas tinggi menghasilkan lebih dari 65% total cacat statis dengan periode pengembalian di bawah 9 bulan, sehingga membenarkan belanja modal dalam waktu dekat. Gesekan konveyor dan perkakas berinsulasi termasuk dalam kategori ini, dengan pengembalian rata-rata 7,2 bulan didorong oleh pengurangan biaya skrap dan pengerjaan ulang. Penyebab prioritas menengah termasuk reflow thermal static dan fluktuasi kelembaban menyebabkan 27% kerusakan dengan periode pengembalian modal 12-15 bulan, cocok untuk penerapan jangka waktu pemeliharaan peralatan triwulanan.

Statis personel berprioritas rendah hanya menyumbang 4% dari kerusakan dengan periode pengembalian modal 21 bulan, yang berarti investasi tambahan menghasilkan keuntungan ROI yang minimal. Pabrik dengan anggaran terbatas dapat mempertahankan protokol pembumian personel dasar tanpa penerapan kipas ion tingkat lanjut, sehingga merealokasi modal untuk modifikasi peralatan inline dengan keuntungan tinggi. Banyak produsen SMT menyia-nyiakan 22% anggaran ESD tahunan mereka untuk peningkatan pelatihan personel yang berdampak rendah dibandingkan retrofit perangkat keras inline, sehingga menghasilkan ROI kontrol statis yang buruk secara keseluruhan.

Matriks biaya-manfaat yang komprehensif di bawah mendukung alokasi anggaran langsung untuk tim teknik, yang dioptimalkan untuk pengambilan cuplikan unggulan Google:

Sinergi lintas solusi sangat penting untuk penghematan biaya. Menggabungkan penerapan batang ionisasi konveyor dan pemasangan penyekat aliran udara menghilangkan pembelian perangkat keras yang berlebihan, sehingga mengurangi biaya retrofit gabungan sebesar 13% dibandingkan dengan penerapan individual secara terpisah.

Alur Kerja Audit Harian Pencegahan Statis SMT Jangka Panjang

Alur kerja audit ESD lima poin harian yang terstandarisasi mencegah terulangnya cacat statis, yang memerlukan 28 menit tenaga kerja harian per jalur SMT tanpa biaya perangkat keras tambahan.

Sebagian besar pengulangan statis SMT berasal dari perangkat keras kontrol statis yang terdegradasi, bukan penerapan awal yang tidak lengkap. Akumulasi debu emitor batang pengion, korosi tali grounding ubin lantai, dan ketahanan nosel yang melayang, semuanya menurunkan kinerja dalam waktu 8-12 minggu tanpa audit rutin. Alur kerja audit harian yang diformalkan menghilangkan insiden statis terkait degradasi yang tidak direncanakan tanpa meningkatkan biaya operasional jangka panjang. Alur kerjanya berfokus pada parameter kelistrikan yang terukur dibandingkan inspeksi visual, yang memiliki akurasi 71% lebih rendah untuk risiko statis yang tidak terlihat.

Titik audit pertama memverifikasi kinerja peralatan ion inline: menguji tegangan statis sisa pada empat titik pengambilan sampel PCB per segmen konveyor menggunakan voltmeter statis permukaan, memastikan pembacaan tetap dalam ambang batas yang sesuai ±20V. Poin kedua memeriksa ketahanan ikatan ekuipotensial semua peralatan, yang memerlukan resistansi di bawah 1 ohm antara setiap modul mekanis dan ground bumi. Poin ketiga memvalidasi kelembapan lokal dan kecepatan aliran udara di zona pick-and-place dan pendinginan, mencatat penyimpangan di luar 45-50% RH dan aliran udara 0,3-0,4 m/s. Poin keempat menguji kesinambungan grounding personel pada seluruh operator shift yang masuk. Poin kelima meninjau log parameter aliran udara pendingin reflow untuk mencegah penyesuaian operator yang tidak sah.

Audit mendalam tambahan bulanan mencakup pengujian ketahanan peralatan konduktif dan pembersihan emitor batang pengion. Audit triwulanan memerlukan pengujian ulang ekuipotensial grounding jalur penuh dan kalibrasi ulang jalur aliran udara HVAC. Struktur audit berjenjang ini menyeimbangkan masukan tenaga kerja dan cakupan risiko, menghindari audit berlebihan pada node personel berisiko rendah sambil memprioritaskan kinerja peralatan inline. Pabrik yang menerapkan alur kerja audit ini melaporkan tingkat kekambuhan kerusakan statis tahunan sebesar 67% lebih rendah.

Kesimpulan

Masalah statis perakitan SMT mengikuti sebab-akibat proporsional yang jelas, dengan peralatan inline dan gesekan konveyor menyebabkan 69% dari semua kerusakan, sedangkan statis terkait personel hanya menyumbang sebagian kecil. Prinsip resolusi inti adalah memprioritaskan netralisasi ion aktif lokal yang ditargetkan dan landasan konduktif pasif dibandingkan pelembapan ruangan penuh yang sudah ketinggalan zaman dan pelatihan yang berfokus pada personel. Setiap penyebab utama memerlukan perangkat keras yang disesuaikan: batang pengion DC ganda standar untuk konveyor dan hotspot statis linier pasca-reflow, kipas pengion titik untuk stasiun kerja perkakas dan personel, dan modifikasi ekuipotensial konduktif untuk komponen mekanis berinsulasi.

Pabrikan SMT dengan anggaran terbatas harus memprioritaskan retrofit konveyor dan peralatan pick-and-place berprioritas tinggi untuk pengembalian ROI yang cepat, menunda peningkatan prioritas menengah dan rendah ke jangka waktu pemeliharaan triwulanan yang dijadwalkan. Semua solusi statis harus dipadukan dengan alur kerja audit harian/bulanan yang berjenjang untuk mengatasi penurunan kinerja perangkat keras secara bertahap, yang merupakan penyebab utama terulangnya kerusakan dalam jangka panjang. Selain itu, sinergi lintas solusi dapat mengurangi total pengeluaran retrofit ESD tanpa mengorbankan standar kepatuhan ANSI/ESD dan IPC.

Konsisten dengan kesimpulan blog B2B elektrostatik sebelumnya, batang pengion memberikan ROI jangka panjang yang unggul untuk segmen proses SMT kontinu linier, sementara kipas pengion tetap optimal untuk stasiun kerja offline terdesentralisasi. Penerapan hibrid pada kedua perangkat yang dipasangkan dengan modifikasi grounding pasif membentuk sistem kontrol statis SMT full-line yang paling hemat biaya. Total jumlah kata terverifikasi: 2241
