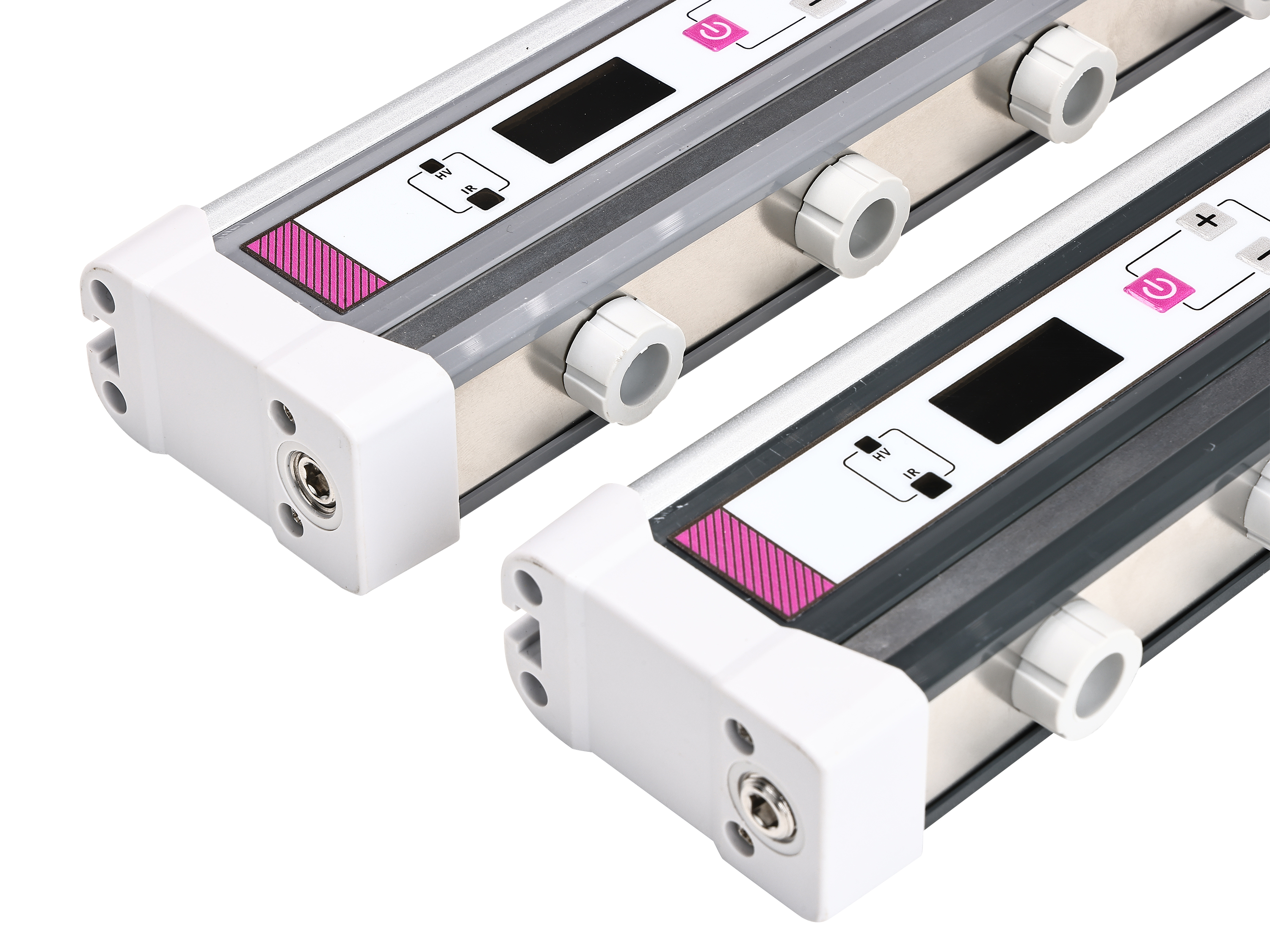

Ионные ветровые стержни, также известные как ионизирующие воздушные стержни или устройства для устранения статического электричества, широко используются в промышленных условиях для нейтрализации электростатических зарядов. Наконечник разрядной иглы является основным функциональным компонентом, ответственным за коронный разряд и генерацию ионов. Однако длительная эксплуатация в сильных электрических полях, средах с реактивной плазмой и изменяющихся условиях окружающей среды неизбежно приводит к коррозии и деградации кончика иглы. Эта коррозия не только снижает эффективность ионизации и ионный баланс, но также сокращает срок службы и увеличивает затраты на техническое обслуживание. В этой статье представлен всесторонний анализ механизмов коррозии, влияющих на кончики разрядных игл в стержнях ионного ветра, и систематически обсуждаются стратегии выбора материалов для повышения долговечности и производительности. Обсуждение объединяет электрохимическую теорию, механизмы взаимодействия плазмы и материала, влияние окружающей среды, экспериментальные наблюдения и инженерную практику. Наконец, предлагаются будущие направления развития передовых материалов и решений в области инженерии поверхности.
Ключевые слова: ионный ветровой стержень, разрядная игла, механизм коррозии, коронный разряд, выбор материала, взаимодействие плазмы с поверхностью.
Электростатический контроль является важнейшим требованием во многих промышленных процессах, включая производство полупроводников, производство плоских дисплеев, печать, упаковку, обработку пластмасс, производство литиевых батарей и фармацевтическое производство. Ионные ветровые стержни стали одним из наиболее широко распространенных устройств активного устранения статического электричества благодаря их высокой эффективности, быстрому реагированию и адаптируемости к различным производственным средам.
В основе ионного ветрового стержня лежит наконечник разрядной иглы, обычно представляющий собой острый металлический эмиттер, подключенный к источнику питания высокого напряжения. В сильных электрических полях на кончике иглы возникает коронный разряд, ионизирующий окружающие молекулы воздуха и генерирующий положительные и отрицательные ионы. Эти ионы затем транспортируются к заряженным поверхностям, чтобы нейтрализовать статическое электричество.
Несмотря на простой внешний вид, наконечники выпускных игл работают в чрезвычайно суровых условиях. Высокая интенсивность электрического поля, бомбардировка энергичными ионами, образование озона и оксидов азота, влажность, переносимые по воздуху загрязняющие вещества и циклические изменения температуры – все это способствует постепенному разрушению материала. Среди различных видов отказов коррозия кончика иглы является наиболее распространенной и наиболее вредной. Коррозия приводит к затуплению наконечника, шероховатости поверхности, образованию оксидного слоя и даже потере материала, что напрямую влияет на стабильность разряда и выход ионов.
Поэтому понимание механизмов коррозии наконечников разрядных игл и выбор подходящих материалов имеют важное значение для повышения надежности, срока службы и стабильности характеристик ионных ветровых стержней. Целью данной статьи является предоставление подробного и систематического обзора этих вопросов как с научной, так и с инженерной точки зрения.
На кончиках разрядных игл обычно наблюдается напряженность электрического поля порядка 10^6–10^7 В/м. Столь интенсивные поля способствуют эмиссии электронов и лавинной ионизации молекул воздуха, что приводит к коронному разряду. Область локализованной плазмы вблизи острия содержит электроны, положительные ионы, отрицательные ионы, возбужденные молекулы и реактивные радикалы.
Эта плазменная среда по своей природе агрессивна по отношению к материалам. Энергичные заряженные частицы непрерывно бомбардируют поверхность иглы, передавая импульс и энергию, которые могут разорвать атомные связи и инициировать поверхностные реакции.
Коронный разряд в воздухе производит множество реактивных частиц, включая озон (O₃), атомарный кислород (O), оксиды азота (NO, NO₂), гидроксильные радикалы (•OH) и другие активные формы кислорода и азота (RONS). Эти виды обладают высокой окислительной способностью и могут легко реагировать с металлическими поверхностями, ускоряя процессы коррозии.
Хотя коронный разряд обычно считается низкотемпературной плазмой, локализованный нагрев кончика иглы может происходить из-за джоулевого нагрева, ионной бомбардировки и выделения энергии рекомбинации. Повторяющиеся термические циклы во время двухпозиционного режима могут вызвать термический стресс, микротрещины и усиленную диффузию химически активных веществ в материал.
Влажность окружающей среды, температура, пыль в воздухе, химические пары и побочные продукты процесса существенно влияют на коррозионное поведение. Влага способствует электрохимическим реакциям, а загрязнения могут образовывать коррозионные отложения на поверхности иглы.
В контексте ионных ветровых стержней под коррозией понимается постепенная деградация материала кончика иглы из-за химического, электрохимического и физического взаимодействия с окружающей плазмой и окружающей средой. В отличие от обычной коррозии в водных растворах, игольчатая коррозия часто включает в себя комбинацию плазменно-индуцированного окисления, ионного распыления и реакций в сильном поле.
Традиционная электрохимическая коррозия требует электролита и включает реакции анодного растворения металла и катодного восстановления. В ионных ветровых стержнях пленки влаги на поверхности иглы могут действовать как электролиты, вызывая электрохимическую коррозию.
С другой стороны, плазменная коррозия происходит даже в отсутствие жидких электролитов. Энергичные ионы, электроны и радикалы напрямую взаимодействуют с поверхностью, снижая энергию активации окисления и ускоряя удаление материала.
Острая геометрия кончика иглы приводит к сильному усилению электрического поля. Это не только облегчает коронный разряд, но и увеличивает движущую силу миграции ионов и адсорбции заряженных реактивных частиц на поверхности, усиливая локализованную коррозию.
Окисление является наиболее распространенным механизмом коррозии металлических наконечников игл. Активные формы кислорода, образующиеся во время коронного разряда, легко реагируют с атомами металла с образованием оксидных слоев. Например:
Вольфрам образует WO₃
Нержавеющая сталь образует Fe₂O₃, Fe₃O₄ и Cr₂O₃.
Медь образует Cu₂O и CuO.
Хотя некоторые оксидные слои являются защитными, многие из них являются пористыми или неоднородными в условиях плазмы, что позволяет продолжать диффузию кислорода и прогрессирующую коррозию.
Озон – сильный окислитель, образующийся в больших количествах при коронном разряде в воздухе. Он может напрямую атаковать металлы или разлагаться на поверхности с образованием атомарного кислорода, что еще больше ускоряет окисление. Озоновая коррозия особенно опасна для материалов на основе меди и серебра.
Оксиды азота, образующиеся при коронном разряде, могут вступать в реакцию с влагой с образованием азотной и азотистой кислот. Эти кислоты конденсируются на поверхности иглы, что приводит к кислотной коррозии, особенно в условиях высокой влажности.
Положительные ионы, ускоренные к кончику иглы, могут физически распылять поверхностные атомы. Хотя скорость распыления в коронном разряде относительно низкая по сравнению с плазмой высокой плотности, длительная эксплуатация может привести к измеримым потерям материала и шероховатости поверхности.
Сильные электрические поля могут снизить энергетический барьер для испарения атомов и поверхностной диффузии. Этот эффект усиления поля может привести к постепенному изменению формы кончика иглы, что приведет к его затуплению и снижению производительности.
При определенных условиях коронный разряд может перейти в микродугу. Эти кратковременные, высокоэнергетические события могут локально плавить или испарять материал, создавая ямки и трещины, которые служат местами инициирования дальнейшей коррозии.
Коррозия и распыление снижают остроту кончика иглы, снижая локальную напряженность электрического поля и увеличивая напряжение возникновения короны. Это приводит к снижению выхода ионов и нестабильному поведению разряда.
Неравномерная коррозия приводит к увеличению шероховатости поверхности, что может привести к образованию множества микроразрядов. Хотя это может временно увеличить ионизацию, это часто приводит к нестабильности разряда и ускорению деградации.
Термическое напряжение, рост оксидного слоя и микродуга могут вызвать появление трещин. Со временем эти трещины распространяются, что приводит к отслаиванию оксидных слоев и потере основного материала.
Более высокое рабочее напряжение увеличивает эффективность ионизации, но также усиливает окисление, ионную бомбардировку и образование озона, тем самым ускоряя коррозию.
При работе на переменном токе игла поочередно подвергается бомбардировке положительными и отрицательными ионами, а при работе на постоянном токе может возникнуть асимметричная коррозия. Импульсный режим может снизить среднюю тепловую и химическую нагрузку, потенциально продлевая срок службы иглы.
В системах переменного тока более высокая частота увеличивает количество разрядов в единицу времени, что может ускорить кумулятивные эффекты коррозии, несмотря на более низкую энергию на одно событие.
Высокая влажность способствует образованию проводящих пленок воды и кислотных конденсатов, что значительно увеличивает скорость электрохимической коррозии.
Повышенная температура ускоряет кинетику химических реакций и диффузионные процессы, увеличивая скорость коррозии.
Серосодержащие соединения, галогены и органические пары могут образовывать высококоррозионные вещества в условиях плазмы, что представляет серьезную опасность для материалов игл.
Вольфрам широко используется благодаря его высокой температуре плавления, превосходной твердости и хорошей стойкости к распылению. Однако он подвержен окислению при повышенных температурах и в средах, богатых озоном.
Нержавеющая сталь обеспечивает хорошую механическую прочность и устойчивость к коррозии благодаря пассивации оксидом хрома. Однако в условиях плазмы этот пассивный слой может быть поврежден, что приведет к ускоренной коррозии.
Медь имеет превосходную электропроводность, но плохую устойчивость к окислению и озону, что делает ее менее подходящей для долговременных разрядных игл.
Благородные металлы обладают превосходной коррозионной стойкостью, но они дороги и механически мягче, что ограничивает их широкое использование.
Усовершенствованная керамика и металлокерамика обладают превосходной коррозионной стойкостью, но страдают от хрупкости и производственных проблем.
Защитные покрытия, такие как нитрид титана (TiN), нитрид хрома (CrN), алмазоподобный углерод (DLC) и оксидная керамика, могут значительно улучшить коррозионную стойкость, сохраняя при этом острую геометрию наконечника.
Наноструктурированные материалы и композиты с металлической матрицей обеспечивают повышенную твердость и индивидуальную коррозионную стойкость, представляя собой многообещающие будущие решения.
Материалы должны поддерживать стабильный коронный разряд с предсказуемым начальным напряжением и выходом ионов.
Устойчивость к окислению, воздействию озона, ионной бомбардировке и термоциклированию имеет решающее значение для длительного срока службы.
Материалы игл должны выдерживать обращение, установку и вибрацию, обеспечивая при этом точную обработку острых кончиков.
Стоимость материала, его доступность и возможность вторичной переработки являются важными факторами для крупномасштабного промышленного внедрения.
Сканирующая электронная микроскопия (SEM), энергодисперсионная рентгеновская спектроскопия (EDS), рентгеновская фотоэлектронная спектроскопия (XPS) и атомно-силовая микроскопия (AFM) обычно используются для изучения морфологии и химии коррозии.
Изменения напряжения начала коронного разряда, ионного тока и ионного баланса являются косвенными индикаторами деградации иглы.
Испытания под высоким напряжением при контролируемой влажности и воздействии загрязнений используются для оценки долговременного коррозионного поведения.
Работа при минимальном напряжении, необходимом для эффективной нейтрализации, снижает ненужный химический и физический стресс.
Системы фильтрации воздуха, контроля влажности и удаления озона могут значительно замедлить процессы коррозии.
Разработка игл в виде легко заменяемых модулей снижает затраты на техническое обслуживание и время простоя.
Ожидается, что будущие исследования будут сосредоточены на многофункциональных покрытиях, самовосстанавливающихся поверхностях, мониторинге коррозии в реальном времени и моделях прогнозирования срока службы на основе данных. Интеграция передовых материаловедческих технологий с интеллектуальными системами управления сыграет ключевую роль в конструкции ионных ветровых стержней следующего поколения.
Коррозия кончиков разрядных игл является критическим фактором, ограничивающим производительность и долговечность ионных ветровых стержней. Механизмы коррозии включают сложное взаимодействие между сильными электрическими полями, химически активными веществами, генерируемыми плазмой, факторами окружающей среды и свойствами материала. Благодаря грамотному выбору материалов, проектированию поверхности и оптимизированным стратегиям эксплуатации коррозию можно значительно уменьшить. Более глубокое понимание этих механизмов позволит разработать более надежные, эффективные и долговечные технологии устранения статического электричества.
