Thanh gió ion, còn được gọi là thanh khí ion hoặc máy ion hóa điện động lực học (EHD), được sử dụng rộng rãi trong trung hòa tĩnh điện, loại bỏ hạt, làm mát cục bộ và quản lý luồng khí công nghiệp. Mặc dù cấu hình điện cực, thông số điện áp và thiết kế kênh dẫn khí đã được nghiên cứu kỹ lưỡng, hướng lắp đặt—cụ thể là lắp dọc và lắp ngang—có tác động đáng kể nhưng thường bị đánh giá thấp đến hiệu suất hệ thống. Bài viết này trình bày sự so sánh toàn diện ở cấp độ kỹ thuật về việc lắp đặt thanh gió ion theo chiều dọc và chiều ngang. Phân tích bao gồm các cơ chế vật lý, tương tác điện trường và dòng chảy, hiệu quả vận chuyển ion, hành vi của luồng không khí, hiệu ứng trọng lực và sức nổi, hiệu suất trung hòa, hiệu suất năng lượng, độ tin cậy và sự phù hợp cụ thể của ứng dụng. Mục đích là cung cấp tài liệu tham khảo có hệ thống cho các nhà thiết kế và người dùng đang tìm cách tối ưu hóa hiệu suất của thanh gió ion thông qua định hướng lắp đặt phù hợp.
Thanh gió ion, lắp dọc, lắp ngang, điện thủy động lực, luồng khí EHD, trung hòa tĩnh điện, hiệu quả lắp đặt
Thanh gió ion tạo ra luồng không khí và các hạt tích điện thông qua lực phóng điện hào quang và lực điện thủy động, cho phép tạo ra luồng không khí không tiếp xúc và trung hòa tĩnh điện mà không cần các bộ phận chuyển động cơ học. Tính nhỏ gọn và độ ồn thấp khiến chúng trở nên hấp dẫn trong sản xuất điện tử, phòng sạch, in ấn, đóng gói và các ứng dụng làm mát công nghiệp.
Trong thực tế, thanh gió ion có thể được lắp đặt theo chiều ngang, chiều dọc hoặc ở các góc nghiêng tùy thuộc vào cách bố trí thiết bị, quy trình và hạn chế về không gian. Mặc dù nhiều nhà sản xuất đưa ra các khuyến nghị lắp đặt chung nhưng ý nghĩa hiệu quả cơ bản của định hướng lắp đặt không phải lúc nào cũng được giải thích đầy đủ. Sự định hướng không chỉ ảnh hưởng đến cách luồng không khí tương tác với trọng lực và độ nổi mà còn ảnh hưởng đến cách các ion được vận chuyển, phân tán và trung hòa ở bề mặt mục tiêu.
Bài viết này tập trung so sánh chi tiết giữa việc lắp đặt thanh gió ion theo chiều dọc và chiều ngang. Bằng cách kiểm tra các tác động kết hợp của điện trường, chuyển động ion, động lực luồng không khí và các yếu tố môi trường, bài báo làm rõ khi nào và tại sao một hướng có thể hoạt động tốt hơn hướng kia.
Thanh gió ion hoạt động bằng cách đưa điện áp cao vào các điện cực nhọn, tạo ra dòng phóng điện vầng quang và ion hóa không khí xung quanh. Các ion dương hoặc âm được gia tốc bởi điện trường về phía các điện cực hoặc bề mặt nối đất.
Sự truyền động lượng từ các ion được gia tốc sang các phân tử không khí trung tính tạo ra luồng không khí lớn, được gọi là gió ion. Mật độ lực EHD chi phối có thể được biểu thị như sau:
[ mathbf{f} = ho_e mathbf{E} ]
trong đó ( ho_e ) là mật độ điện tích không gian và ( mathbf{E} ) là điện trường.
Mặc dù bản thân việc tạo ion phần lớn không phụ thuộc vào định hướng, nhưng việc vận chuyển ion, sự phát triển luồng không khí và tương tác với môi trường bị ảnh hưởng mạnh mẽ bởi định hướng lắp đặt.
Khi lắp đặt nằm ngang, thanh gió ion được gắn song song với mặt đất, thường ở trên hoặc bên cạnh bề mặt mục tiêu. Luồng khí thường hướng xuống, lên trên hoặc ngang.
Khi lắp đặt thẳng đứng, thanh gió ion được lắp vuông góc với mặt đất. Luồng khí có thể được định hướng theo chiều ngang hoặc chiều dọc dọc theo chiều dài thanh.
Việc lắp theo chiều ngang là phổ biến trong các quy trình dựa trên băng tải, trong khi việc lắp theo chiều dọc thường được sử dụng trong các vách ngăn, cấu hình thổi bên hoặc thiết bị nhỏ gọn.
Trong lắp đặt theo chiều ngang, trọng lực tác dụng vuông góc với hướng luồng khí chính, ảnh hưởng tối thiểu đến vận tốc. Khi lắp đặt theo chiều dọc, trọng lực có thể hỗ trợ hoặc cản trở luồng không khí tùy theo hướng.
Thanh gió ion thường tạo ra nhiệt cục bộ gần các điện cực. Trong các hệ thống lắp đặt thẳng đứng, đối lưu do sức nổi điều khiển có thể tương tác tăng cường hoặc phá hủy với gió ion.
Luồng khí đi lên theo phương thẳng đứng có thể bị giảm vận tốc thực do lực nổi đối lập, trong khi luồng không khí đi xuống có thể được hưởng lợi từ sự trợ giúp của trọng lực.
Sự phân bố điện trường gần thanh gió ion chủ yếu được xác định bởi hình dạng điện cực, nhưng sự định hướng ảnh hưởng đến cách các ion do trường điều khiển tương tác với các ranh giới xung quanh.
Khi lắp đặt theo chiều ngang, các chùm ion có xu hướng trải đều trên khu vực mục tiêu. Trong lắp đặt thẳng đứng, sự phân tán ion có thể bị kéo dài dọc theo trục thẳng đứng.
Sự định hướng ảnh hưởng đến cách các ion tiếp xúc với bề mặt và thành tế bào, ảnh hưởng đến tốc độ tái hợp và việc sử dụng ion hiệu quả.
Thanh gió ion nằm ngang thường tạo ra luồng không khí dạng tấm với sự phân bổ vận tốc tương đối đồng đều trên toàn bộ chiều rộng làm việc.
Việc lắp đặt theo chiều dọc có thể tạo ra các biên dạng dòng chảy phân tầng chịu ảnh hưởng của trọng lực, đặc biệt là ở vận tốc gió ion thấp.
Sự định hướng ảnh hưởng đến cường độ nhiễu loạn, ảnh hưởng đến hiệu suất tương tác bề mặt ion.
Việc lắp đặt nằm ngang thường mang lại sự phân rã điện tích đồng đều hơn trên các bề mặt lớn, đặc biệt là trên các bề mặt chuyển động.
Việc lắp đặt theo chiều dọc có thể biểu hiện độ dốc cân bằng ion dọc theo chiều cao, đòi hỏi phải hiệu chỉnh cẩn thận.
Những thay đổi về hướng luồng không khí và điều kiện môi trường xung quanh tác động khác nhau đến việc lắp đặt theo chiều dọc và chiều ngang.
Việc lắp đặt nằm ngang thường đạt được hiệu quả sử dụng luồng không khí cao hơn do giảm tổn thất do trọng lực.
Việc lắp đặt theo chiều dọc có thể bị mất ion cao hơn nếu luồng không khí chống lại trọng lực.
Hiệu quả tổng thể phụ thuộc vào việc định hướng phù hợp với yêu cầu ứng dụng.
Sự định hướng ảnh hưởng đến cách bụi và các hạt lắng xuống trên điện cực và vỏ.
Việc lắp đặt theo chiều dọc có thể bẫy ozone nếu thông gió không đủ.
Ứng suất cơ học và mô hình ô nhiễm khác nhau giữa các hướng.

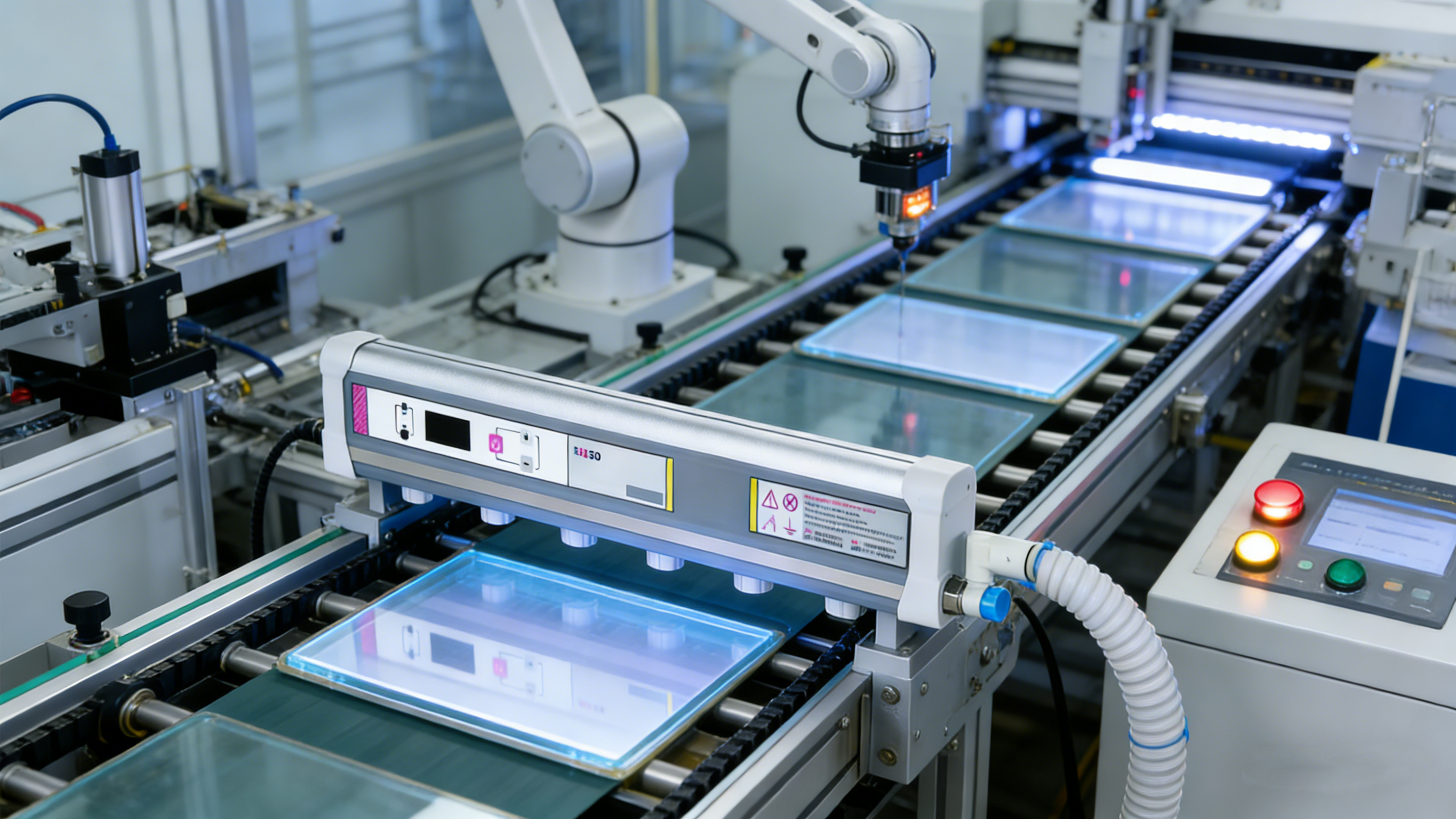

Cài đặt theo chiều ngang thường được ưu tiên cho xử lý PCB và hiển thị.
Việc lắp đặt theo chiều dọc có thể thuận lợi cho việc trung hòa tác động bên hông trong không gian hạn chế.
Lựa chọn hướng phụ thuộc vào việc luồng không khí phải hoạt động cùng hay chống lại đối lưu tự nhiên.
Kỹ thuật đo gió và PIV được sử dụng để so sánh hiệu ứng định hướng.
Cốc Faraday và cảm biến tĩnh điện đánh giá hiệu suất trung hòa.
Các thí nghiệm được kiểm soát tách định hướng làm biến chính.
Mô phỏng giúp dự đoán hiệu suất phụ thuộc vào định hướng.
Định hướng thay đổi các tương tác ranh giới và phải được mô hình hóa chính xác.
Độ chính xác của mô hình được cải thiện nhờ dữ liệu xác thực theo hướng cụ thể.
Hướng nên được lựa chọn dựa trên hình dạng mục tiêu, hướng luồng không khí và điều kiện môi trường.
Lắp nghiêng có thể kết hợp ưu điểm của cả hai hướng.
Khoảng cách thích hợp, nối đất và quản lý luồng không khí là rất cần thiết.
Công việc trong tương lai có thể bao gồm:
Hệ thống định hướng thích ứng
Giám sát hiệu suất thời gian thực
Tích hợp với nền tảng sản xuất thông minh
Mỗi thanh gió ion được lắp đặt theo chiều dọc và chiều ngang đều mang lại những đặc tính hiệu quả riêng biệt. Việc lắp đặt theo chiều ngang thường mang lại hiệu suất trung hòa và luồng không khí đồng đều hơn, khiến nó phù hợp với các quy trình có diện tích lớn và dựa trên băng tải. Việc lắp đặt theo chiều dọc cung cấp khả năng tích hợp nhỏ gọn và điều khiển hướng nhưng đòi hỏi phải xem xét cẩn thận về trọng lực, sức nổi và cơ chế mất ion.
Cuối cùng, định hướng lắp đặt không nên được coi là quyết định thứ yếu. Thay vào đó, nó nên được coi là một tham số thiết kế không thể thiếu có ảnh hưởng đáng kể đến hiệu suất, độ tin cậy và sự phù hợp của ứng dụng của thanh gió ion. Sự hiểu biết có hệ thống về những khác biệt được nêu trong bài viết này cho phép các kỹ sư đưa ra những lựa chọn lắp đặt sáng suốt và tối ưu hóa hiệu suất tổng thể của hệ thống.
