Barre ionisante et autres solutions antistatiques : une comparaison pratique

Introduction

Les problèmes statiques n’apparaissent pas de la même manière sur chaque ligne de production. Une ligne de film plastique peut souffrir de l’attraction de la poussière et du collage du matériau. Une ligne d'impression peut être confrontée à un mauvais alignement de la bande. Une zone d'assemblage électronique peut nécessiter une protection ESD précise autour des composants sensibles.

C'est pourquoi le choix d'une solution antistatique ne doit pas être basé uniquement sur le prix ou la tension de sortie. La bonne solution dépend du type de matériau, de la vitesse de production, de la distance de travail, de la zone de couverture, des exigences de propreté et de l'espace d'installation.

Parmi les différents dispositifs d'élimination de l'électricité statique, le la barre ionisante est l’une des solutions les plus utilisées pour les lignes de production en continu. Cependant, ce n’est pas toujours la seule option. Les souffleurs ionisants, les buses ionisantes, les pistolets ionisants, les lames d'air et les éliminateurs statiques passifs ont également une valeur d'application spécifique.

Ce guide compare ces solutions d'un point de vue pratique d'ingénierie et d'achat, vous aidant à choisir l'équipement de contrôle statique le plus adapté à votre environnement de production.

Points clés à retenir

• Les barres ionisantes sont idéales pour les matériaux plats, les bandes, les films, les feuilles et les convoyeurs.

• Les souffleurs ionisants conviennent mieux aux espaces de travail de grande surface ou en 3D.

• Les buses ionisants et pistolets conviennent à l’élimination locale et point à point de l’électricité statique.

• Les lames d'air combinent l'élimination de l'électricité statique et le dépoussiérage mais consomment plus d'air.

• Les éliminateurs statiques passifs sont peu coûteux mais moins précis et moins stables.

• La meilleure solution dépend de la distance de travail, de la vitesse de la ligne, de la forme du matériau et du niveau de propreté.

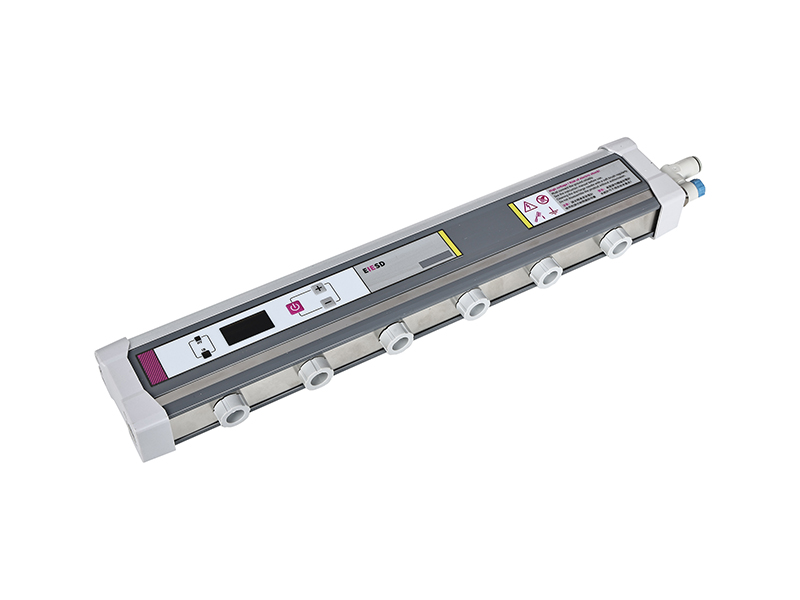

Qu'est-ce qu'une barre ionisante ?

Une barre ionisante est un éliminateur statique linéaire qui génère des ions positifs et négatifs pour neutraliser les charges électrostatiques sur les surfaces proches. Il est généralement installé sur toute la largeur d’une ligne de production pour traiter uniformément les matériaux en mouvement.

Les barres ionisantes sont largement utilisées dans :

• Production de films plastiques

• Lignes d'impression et de conditionnement

• Machines à refendre et à rembobiner

• Processus de revêtement et de stratification

• Manutention de matériaux en feuilles

• Fabrication sur convoyeur

• Lignes de production en salle blanche

Le principal avantage d’une barre ionisante est sa capacité à assurer une élimination statique continue, uniforme et sans contact sur une largeur de matériau définie.

Pour les fabricants manipulant des films, des feuilles, du papier, des étiquettes, des matériaux d’emballage ou des produits plats en plastique, une barre ionisante constitue souvent la solution de premier choix la plus efficace.

Barre ionisante vs ventilateur ionisant

Un ventilateur ionisant utilise un ventilateur pour diffuser de l’air ionisé sur une plus grande surface. Il est utile lorsqu'il faut réduire l'électricité statique autour d'objets aux formes irrégulières ou dans des environnements de poste de travail.

Quand choisir une barre ionisante

Choisissez une barre ionisante si votre matériau se déplace selon un chemin fixe, en particulier sur une bande, un convoyeur, une ligne à rouleaux ou un système de manutention de feuilles.

Quand choisir un souffleur ionisant

Choisissez un ventilateur ionisant si la forme du produit est irrégulière, si la zone de travail est ouverte ou si les opérateurs ont besoin d'un contrôle statique autour d'un banc ou d'un poste d'assemblage.

Barre ionisante vs buse ionisante

Un La buse ionisante fournit de l'air ionisé concentré à une petite zone cible. Il est souvent utilisé lorsque des problèmes statiques surviennent à un point spécifique, comme lors de l'alimentation, de la séparation, du prélèvement ou du positionnement de petites pièces.

Quand choisir une barre ionisante

Utilisez une barre ionisante lorsque toute la surface du matériau nécessite une neutralisation uniforme.

Quand choisir une buse ionisante

Utilisez une buse ionisante lorsqu'un seul point du processus crée de l'électricité statique, comme un coin d'alimentation, un point de ramassage robotisé ou une petite zone de transfert de produit.

Barre ionisante vs pistolet ionisant

Un pistolet ionisant est généralement portatif et actionné manuellement. Il est couramment utilisé pour nettoyer la poussière des pièces tout en neutralisant l’électricité statique.

Quand choisir une barre ionisante

Choisissez une barre ionisante pour les lignes de production automatisées ou semi-automatisées où l'électricité statique doit être contrôlée en continu.

Quand choisir un pistolet ionisant

Choisissez un pistolet ionisant pour les stations d’inspection manuelle, de nettoyage, d’assemblage ou de reprise.

Barre ionisante vs couteau à air

Une lame d'air ionisante combine l'ionisation avec un flux d'air à grande vitesse. Il peut éliminer l’électricité statique tout en éliminant la poussière, les particules ou les contaminants libres.

Quand choisir une barre ionisante

Choisissez une barre ionisante lorsque votre principal problème est une charge statique, un matériau collant, des étincelles ou une instabilité de la manipulation de la bande.

Quand choisir une lame d'air

Choisissez une lame d'air lorsque le dépoussiérage est tout aussi important que l'élimination de l'électricité statique, en particulier avant l'impression, le revêtement, la peinture ou l'emballage.

Barre ionisante vs éliminateur statique passif

Les éliminateurs statiques passifs comprennent des brosses, des guirlandes de cuivre, des cordons conducteurs et des dispositifs de mise à la terre. Ils ne génèrent pas activement d’ions et dépendent généralement d’un contact étroit ou d’une induction.

Les solutions passives peuvent aider à réduire les fortes charges statiques, mais elles ne peuvent généralement pas fournir un contrôle statique stable, précis ou à faible résidu. Pour les environnements de production sensibles, l’ionisation active est plus fiable.

Comment choisir le bon antistatique Solution

1. Vérifiez la forme du matériau

Pour les matériaux plats tels que les films, les feuilles, les étiquettes, le papier et les substrats d'emballage, les barres ionisantes constituent généralement l'option la plus appropriée.

Pour les objets 3D irréguliers, des souffleurs ou des buses ionisantes peuvent mieux fonctionner.

2. Vérifiez la vitesse de production

Les lignes de production à grande vitesse nécessitent une distribution d’ions plus rapide et plus stable. Les barres ionisantes sont mieux adaptées aux matériaux en mouvement continu que les pistolets manuels ou les souffleurs à basse vitesse.

3. Vérifiez la distance de travail

Si l’éliminateur d’électricité statique peut être installé à proximité du matériau, une barre ionisante peut offrir de solides performances. Si la cible est éloignée ou si la forme est complexe, un souffleur ou une buse peut être plus adapté.

4. Vérifiez si un dépoussiérage est nécessaire

Si le problème principal est la charge statique, choisissez une barre ionisante.
Si le problème comprend de la poussière, des particules ou une contamination de surface, envisagez une lame d'air ionisante ou une buse d'air ionisante.

5. Vérifiez l'espace d'installation

Les barres ionisantes nécessitent une position de montage stable sur toute la largeur du matériau. Si la zone de production est étroite, une buse ionisante compacte peut être plus facile à installer.

Guide de sélection recommandé

Pourquoi les barres ionisantes sont souvent le meilleur choix pour les lignes de production

Pour de nombreuses lignes de production industrielle, les barres ionisantes offrent le meilleur équilibre entre performances, couverture, compatibilité d’automatisation et coût d’exploitation.

Ils sont particulièrement utiles lorsque les fabricants ont besoin de :

• Élimination statique continue

• Couverture matérielle sur toute la largeur

• Fonctionnement sans contact

• Performances stables sur les matériaux en mouvement

• Intégration facile avec les équipements de production

• Attraction réduite de la poussière et collage du matériau

• Meilleure cohérence des processus

Par rapport aux solutions portables ou à assistance pneumatique, une barre ionisante peut fonctionner automatiquement une fois correctement installée. Cela le rend parfaitement adapté aux fabricants qui souhaitent réduire l’intervention des opérateurs et améliorer la stabilité de la production.

Erreurs courantes lors du choix d'un équipement de contrôle statique

Erreur 1 : Choisir uniquement par prix

Les appareils à faible coût peuvent ne pas fournir suffisamment de production d’ions, de couverture ou de stabilité pour une utilisation industrielle.

Erreur 2 : Utiliser une soufflerie pour les matériaux Web à grande vitesse

Les souffleurs sont flexibles, mais ils peuvent ne pas neutraliser efficacement les films ou les bandes à déplacement rapide.

Erreur 3 : Utiliser un pistolet pour une production continue

Les pistolets ionisants sont utiles pour le nettoyage manuel mais inefficaces pour le contrôle automatisé des lignes.

Erreur 4 : ignorer la distance d'installation

Même le bon produit peut avoir des performances médiocres s’il est installé trop loin ou dans la mauvaise position.

Erreur 5 : traiter la poussière et l'électricité statique comme le même problème

L'électricité statique attire la poussière, mais si la surface est déjà contaminée, un nettoyage par flux d'air peut également être nécessaire.

Conclusion

Il n’existe pas de solution antistatique unique pour chaque environnement de production. Le meilleur choix dépend de votre matériau, de la vitesse de votre ligne, de la configuration du processus et de l'objectif de contrôle statique.

Pour les matériaux plats, mobiles et continus, une barre ionisante est généralement la solution la plus efficace et la plus pratique. Pour les pièces 3D, le travail sur table ou le nettoyage manuel, les souffleurs, buses et pistolets ionisants peuvent être plus adaptés. Pour les applications nécessitant à la fois l’élimination de l’électricité statique et le nettoyage des surfaces, une lame d’air ionisante peut être envisagée.

Si votre ligne de production manipule des films, des feuilles, des matériaux d'emballage, des étiquettes ou des substrats en bande, une barre ionisante constitue généralement le point de départ le plus fiable.

FAQ

Quel est le principal avantage d’une barre ionisante ?

Le principal avantage d’une barre ionisante est l’élimination uniforme de l’électricité statique sur une surface de matériau large et plane. Il est idéal pour les lignes de production continues.

Une barre ionisante est-elle meilleure qu’un souffleur ionisant ?

Pour déplacer des films, des feuilles et des bandes, une barre ionisante est généralement préférable. Pour les postes de travail ou les pièces 3D irrégulières, un souffleur ionisant peut être plus adapté.

Une barre ionisante peut-elle éliminer la poussière ?

Une barre ionisante neutralise l’électricité statique, ce qui contribue à réduire l’attraction de la poussière. Si la poussière doit être physiquement éliminée, une lame d’air ionisante ou une buse peut être nécessaire.

Les éliminateurs statiques passifs fonctionnent-ils ?

Les éliminateurs statiques passifs peuvent réduire les fortes charges statiques, mais ils sont moins précis et moins stables que les équipements ionisants actifs.

Comment savoir quel éliminateur d’électricité statique choisir ?

Commencez par vérifier la forme de votre matériau, la vitesse de la ligne, la distance de travail, l'espace d'installation et si vous avez besoin d'un retrait statique uniquement ou d'un retrait statique plus un nettoyage de la poussière.
