Norme de qualité antistatique de la barre d'air ionique EIESD pour salle blanche

Les décharges électrostatiques constituent l’une des menaces cachées les plus critiques dans les environnements de salles blanches modernes. Des industries telles que la fabrication de semi-conducteurs, la production pharmaceutique, l’assemblage électronique, l’optique de précision, l’ingénierie aérospatiale et la fabrication de dispositifs médicaux s’appuient toutes sur des systèmes de contrôle électrostatique stricts pour maintenir la qualité des produits et la sécurité opérationnelle. Parmi les diverses solutions antistatiques, la barre d'air ionique est devenue l'un des outils les plus efficaces pour neutraliser l'électricité statique dans les environnements contrôlés.

Dans les salles blanches, même une petite décharge électrostatique peut endommager des composants sensibles, attirer des contaminants en suspension dans l'air, interrompre les systèmes de production automatisés ou compromettre la fiabilité des produits. C'est pourquoi les normes de qualité antistatique pour les barres à air ionique sont de plus en plus importantes pour les fabricants qui recherchent des rendements de production plus élevés et une conformité de qualité plus stricte.

La norme de qualité antistatique d'une barre d'air ionique pour salles blanches évalue principalement l'équilibre ionique, le temps de décroissance statique, les performances du flux d'air, la génération d'ozone, la compatibilité en matière de propreté et la conformité aux normes internationales de contrôle électrostatique. Une barre d'air ionique de haute qualité doit fournir une neutralisation statique rapide, une production d'ions stable, une génération minimale de particules et des performances fiables à long terme dans les environnements de salle blanche.

Comprendre les normes de performance et les critères de sélection des barres à air ioniques est essentiel pour les ingénieurs, les responsables des achats et les opérateurs d'usine. Différentes qualités de salle blanche nécessitent différents niveaux d’efficacité d’ionisation, de précision du flux d’air et de contrôle de la contamination. La sélection de la bonne barre d'air ionique améliore non seulement l'efficacité de l'élimination de l'électricité statique, mais réduit également les défauts de production et les coûts de maintenance.

Cet article fournit une explication détaillée des normes de qualité antistatique pour les barres à air ionique utilisées dans les salles blanches. Il couvre les principes de fonctionnement, les spécifications de performances, les méthodes de test, les normes internationales, les scénarios d'application, les pratiques de maintenance et les principales considérations de sélection pour les utilisateurs industriels.

Table des matières

• Qu'est-ce qu'un bar à air ionique dans une salle blanche

• Pourquoi le contrôle antistatique est important dans les salles blanches

• Principales normes de performance des barres à air ionique

• Exigences d’équilibre ionique pour les applications en salle blanche

• Explication des normes de temps de décroissance statique

• Compatibilité salle blanche et contrôle des particules

• Normes d'émission d'ozone pour les barres d'air ioniques

• Normes internationales relatives aux équipements antistatiques

• Comment sélectionner la bonne barre d'air ionique

• Méthodes de test pour les performances de la barre d'air ionique

• Exigences de maintenance pour des performances antistatiques stables

• Applications des barres d’air ioniques dans différentes industries

• Tendances futures de la technologie antistatique pour salles blanches

• Conclusion

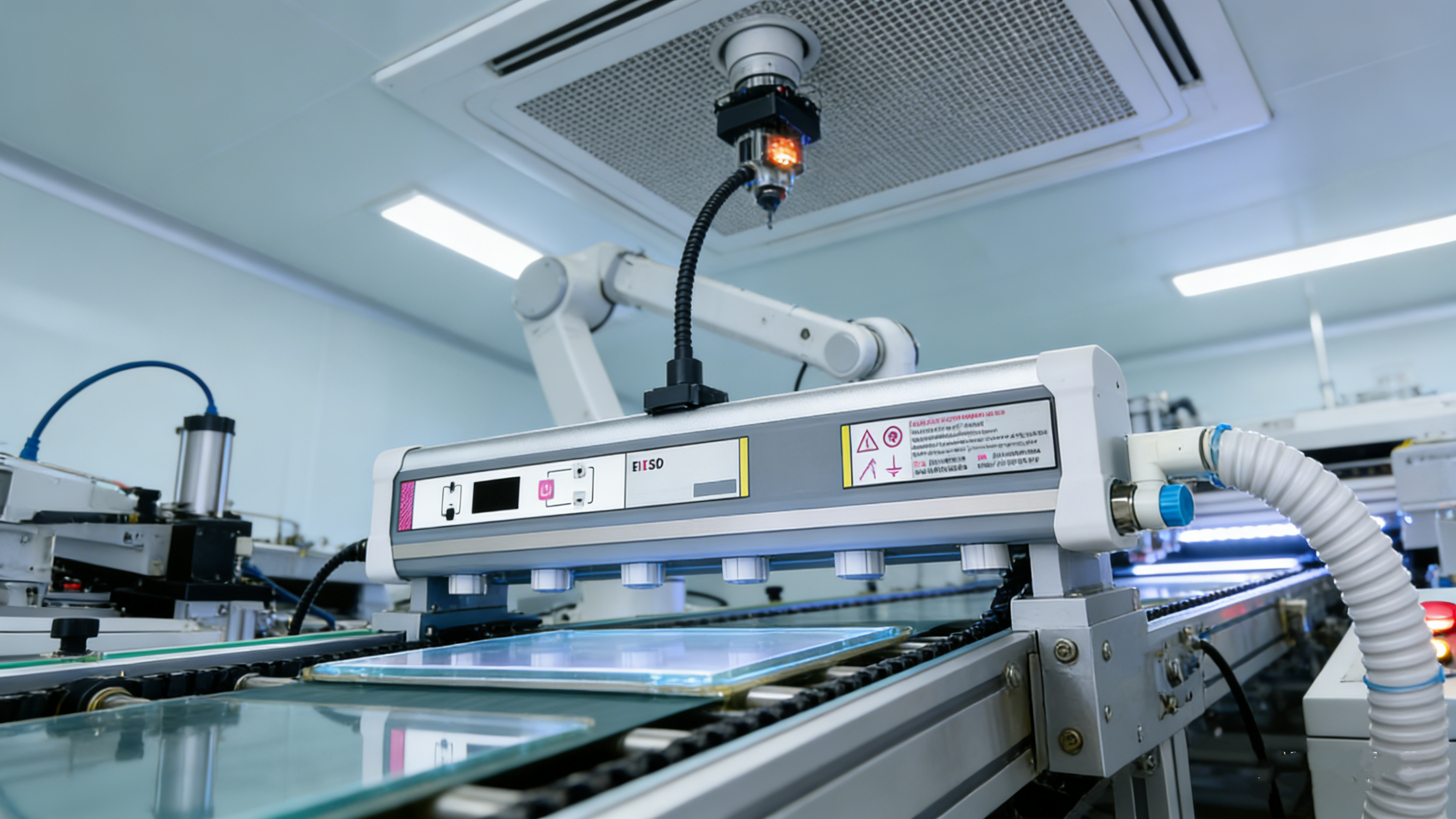

Qu'est-ce qu'un bar à air ionique dans une salle blanche

Une barre d'air ionique est un dispositif d'élimination de l'électricité statique conçu pour neutraliser les charges électrostatiques en générant des ions positifs et négatifs dans des environnements à flux d'air contrôlé.

Les barres d'air ioniques sont largement utilisées dans les salles blanches où l'électricité statique peut interférer avec la précision de la fabrication ou attirer des particules de contamination. L'équipement combine généralement la technologie d'ionisation avec de l'air comprimé ou des systèmes de circulation d'air intégrés pour répartir les ions uniformément sur les surfaces du produit.

Lorsque l'électricité statique s'accumule sur des matériaux tels que des films plastiques, des composants électroniques, des plaquettes ou des matériaux d'emballage, la barre d'air ionique libère des ions équilibrés pour neutraliser les charges de surface. Les ions positifs neutralisent les charges négatives, tandis que les ions négatifs neutralisent les charges positives.

Dans les environnements de salle blanche, les barres d'air ionique sont généralement installées au-dessus des systèmes de convoyeurs, des chaînes d'assemblage, des équipements d'impression, des systèmes de revêtement et des stations de manipulation automatisées. Leur capacité à éliminer l’électricité statique sans contact les rend idéaux pour les applications de fabrication sensibles.

L'efficacité d'une barre à air ionique dépend de plusieurs facteurs techniques, notamment :

• Stabilité de l'équilibre ionique

• Vitesse de décroissance statique

• Cohérence du flux d'air

• Contrôle de l'ozone

• Niveau d'émission de particules

• Durabilité opérationnelle

Les barres d'air ioniques modernes sont conçues spécifiquement pour les environnements de haute propreté où le contrôle de la contamination et la protection électrostatique sont tout aussi importants.

Pourquoi le contrôle antistatique est important dans les salles blanches

Le contrôle antistatique est essentiel dans les salles blanches car les décharges électrostatiques peuvent endommager les produits, attirer les contaminants, perturber les systèmes d'automatisation et réduire le rendement de fabrication.

Une décharge électrostatique peut se produire lorsque des matériaux se frottent, se séparent ou se déplacent dans des systèmes automatisés. Dans les salles blanches, de nombreux matériaux tels que les films plastiques, les tissus synthétiques, le papier et les substrats électroniques génèrent naturellement des charges statiques lors des processus de production.

L’un des risques majeurs associés à l’électricité statique est l’attraction des particules. Les surfaces chargées attirent la poussière en suspension dans l’air et les contaminants microscopiques, ce qui rend difficile le maintien des classifications de salle blanche. Cette contamination peut endommager les plaquettes semi-conductrices, les lentilles optiques et les dispositifs médicaux.

Les décharges électrostatiques présentent également une menace importante pour les composants électroniques. Les circuits intégrés et les micropuces sensibles peuvent tomber en panne instantanément lorsqu'ils sont exposés à de petites décharges de tension qui peuvent même ne pas être détectables par des opérateurs humains.

Le tableau suivant présente les risques courants causés par un mauvais contrôle électrostatique :

En raison de ces risques, les salles blanches mettent en œuvre des programmes stricts de contrôle des décharges électrostatiques utilisant des barres d'air ioniques, des systèmes de mise à la terre, des revêtements de sol antistatiques, des matériaux conducteurs et des systèmes de gestion de l'humidité.

Principales normes de performance des barres à air ionique

Les principales normes de performance des barres à air ionique comprennent l'équilibre ionique, le temps de décroissance statique, le niveau de propreté, la stabilité du flux d'air, la génération d'ozone et la fiabilité opérationnelle.

Les fabricants et les exploitants de salles blanches évaluent les barres d’air ioniques en fonction de plusieurs paramètres mesurables. Ces normes garantissent que l'équipement fonctionne efficacement sans compromettre les conditions de la salle blanche.

L'équilibre ionique est l'un des indicateurs les plus importants. Il mesure la différence entre la production d’ions positifs et négatifs. Un mauvais équilibre ionique peut entraîner la présence de charges électrostatiques résiduelles sur les surfaces du produit.

Le temps de décroissance statique mesure la rapidité avec laquelle la barre d’air ionique neutralise les charges statiques. Des temps de décroissance plus rapides sont préférés dans les environnements de fabrication à grande vitesse où les matériaux se déplacent continuellement.

Une autre norme essentielle est la génération de particules. Étant donné que les salles blanches nécessitent un contrôle strict de la contamination, les barres à air ionique doivent minimiser la libération de particules pendant le fonctionnement.

La liste suivante résume les exigences de performances courantes :

1. Génération d'ions stable

2. Neutralisation statique rapide

3. Faible émission d'ozone

4. Contamination minimale des particules

5. Couverture constante du flux d'air

6. Longue durée de vie opérationnelle

7. Faible fréquence de maintenance

Les salles blanches industrielles nécessitent souvent que les barres à air ionique soient soumises à des tests dans des conditions environnementales contrôlées avant l'approbation de l'installation.

Exigences d’équilibre ionique pour les applications en salle blanche

Les normes d'équilibre ionique garantissent que les barres d'air ioniques produisent des quantités égales d'ions positifs et négatifs pour éviter une charge résiduelle.

L'équilibre ionique est généralement mesuré en volts. Une valeur d’équilibre ionique inférieure indique une meilleure précision de neutralisation. Dans les environnements de fabrication de haute précision, les exigences en matière d’équilibre ionique sont extrêmement strictes.

Pour la fabrication de semi-conducteurs et de produits électroniques, les valeurs acceptables de la balance ionique sont souvent maintenues à plus ou moins 10 volts. Des applications industrielles plus générales peuvent permettre des tolérances plus larges.

Un mauvais équilibre ionique peut créer des problèmes électrostatiques secondaires. Si un ioniseur produit un excès d’ions positifs ou d’ions négatifs, les surfaces peuvent devenir chargées de manière opposée au lieu d’être complètement neutralisées.

Le tableau ci-dessous présente les exigences typiques en matière d'équilibre ionique :

Pour maintenir un équilibre ionique stable, les fabricants intègrent souvent des systèmes de contrôle automatique qui surveillent et ajustent en permanence la production d’ions pendant le fonctionnement.

Explication des normes de temps de décroissance statique

Le temps de décroissance statique mesure la rapidité avec laquelle une barre d'air ionique peut réduire la tension électrostatique d'une surface chargée à un niveau sûr.

Les performances de décroissance statique sont généralement testées en chargeant une plaque métallique à une tension spécifiée et en mesurant le temps nécessaire pour réduire la tension à un niveau cible inférieur.

Les conditions de test typiques peuvent impliquer une réduction de la tension de 1 000 V à 100 V. Des temps de décroissance plus rapides indiquent des performances d’élimination statique plus efficaces.

Dans les lignes de fabrication automatisées où les matériaux se déplacent rapidement, une neutralisation statique lente peut créer des goulots d'étranglement ou des risques de contamination. Par conséquent, les barres d’air ioniques hautes performances sont conçues pour atteindre des taux de décharge rapides.

Plusieurs facteurs affectent les performances de décroissance statique :

• Distance entre la barre ionique et la surface cible

• Pression du débit d'air

• Humidité ambiante

• Type de matériau

• Densité ionique

• Vitesse de l'air

Les barres à air ionique avancées peuvent atteindre des temps de décroissance inférieurs à une seconde dans des conditions de fonctionnement optimisées, ce qui les rend adaptées aux systèmes de production à ultra haute vitesse.

Compatibilité salle blanche et contrôle des particules

Les barres d'air ioniques compatibles avec les salles blanches doivent minimiser la génération de particules tout en conservant des performances antistatiques stables.

Les salles blanches sont classées en fonction de la concentration de particules en suspension dans l'air. Les équipements installés dans ces environnements ne doivent pas introduire de sources de contamination dépassant les limites autorisées.

Les barres d'air ioniques utilisées dans les salles blanches sont souvent fabriquées à partir de matériaux spécialisés tels que l'acier inoxydable, l'aluminium anodisé et des polymères à faible dégazage. Les composants internes sont conçus pour réduire les particules d'usure et les risques de contamination.

Un autre facteur important est la conception du flux d’air. Un flux d'air turbulent peut perturber les particules déposées et compromettre la stabilité de la salle blanche. Les barres d'air ioniques de haute qualité utilisent des modèles de flux d'air laminaire contrôlés pour maintenir la propreté de l'environnement.

La compatibilité avec les salles blanches est particulièrement importante dans les secteurs tels que :

• Fabrication de plaquettes semi-conductrices

• Emballage pharmaceutique

• Fabrication de dispositifs médicaux

• Production de lentilles optiques

• Assemblage électronique de précision

Les fabricants peuvent effectuer des tests d'émission de particules à l'aide de compteurs de particules aéroportées pour vérifier la conformité aux normes des salles blanches.

Normes d'émission d'ozone pour les barres d'air ioniques

Les normes d’émission d’ozone garantissent que les barres d’air ioniques fonctionnent en toute sécurité sans générer de niveaux nocifs d’ozone.

Certaines technologies d'ionisation produisent de l'ozone comme sous-produit lors des processus de décharge à haute tension. Une concentration excessive d’ozone peut affecter la sécurité des travailleurs, endommager les matériaux sensibles et compromettre les environnements des salles blanches.

Les barres d'air ioniques modernes sont conçues avec des technologies à faible teneur en ozone pour réduire la génération de gaz pendant le fonctionnement. De nombreux systèmes utilisent des méthodes d’ionisation pulsée DC ou AC optimisées pour une faible production d’ozone.

Les organismes de réglementation établissent des limites d'exposition pour la concentration d'ozone sur le lieu de travail. Les fabricants de barres d’air ioniques doivent s’assurer que leur équipement reste dans ces seuils de sécurité.

Le tableau suivant présente les considérations courantes relatives à l'ozone :

Les installations soumises à des contrôles environnementaux stricts donnent souvent la priorité aux systèmes d’ionisation à très faible teneur en ozone pour un fonctionnement continu.

Normes internationales relatives aux équipements antistatiques

Les normes antistatiques internationales fournissent des lignes directrices pour évaluer les équipements de contrôle électrostatique et les performances d’ionisation des salles blanches.

Plusieurs organismes de normalisation mondiaux publient des spécifications de contrôle des décharges électrostatiques pertinentes pour les barres à air ionique et les systèmes de salles blanches.

Ces normes aident les fabricants à établir des procédures de test, des références de performances et des pratiques d'assurance qualité cohérentes.

Les normes internationales communes comprennent :

• ANSI ESD S20.20

• Série CEI 61340

• Normes de salle blanche ISO 14644

• Directives d'ionisation de l'association ESD

ANSI ESD S20.20 est largement utilisé dans la fabrication électronique pour établir des programmes de contrôle des décharges électrostatiques. La CEI 61340 fournit des exigences internationales pour les méthodes de protection électrostatique.

La norme ISO 14644 se concentre sur la classification des salles blanches et le contrôle des particules en suspension dans l'air. Les barres d'air ioniques utilisées dans les salles blanches doivent souvent respecter ces normes environnementales.

Le respect des normes internationales améliore la cohérence de la fabrication, la confiance des clients et la compatibilité de la chaîne d'approvisionnement mondiale.

Comment sélectionner la bonne barre d'air ionique

La sélection de la bonne barre d'air ionique nécessite d'évaluer la qualité de la salle blanche, le type d'application, les exigences de débit d'air, les performances de l'équilibre ionique et les conditions d'installation.

Différentes applications industrielles nécessitent différents niveaux de performances d’élimination de l’électricité statique. Une salle blanche pour semi-conducteurs peut nécessiter un équilibre ionique ultra précis et un temps de décroissance rapide, tandis que les opérations générales de conditionnement peuvent donner la priorité à la couverture du flux d'air et à la durabilité.

Avant de sélectionner un équipement, les opérateurs doivent analyser :

• Sensibilité du matériau cible

• Vitesse de la ligne de production

• Espace d'installation disponible

• Classement des salles blanches

• Accessibilité pour la maintenance

• Disponibilité de l'air comprimé

Une autre considération importante est la distance du flux d’air. Certaines barres d'air ioniques sont optimisées pour la neutralisation statique à courte distance, tandis que d'autres assurent une distribution efficace des ions sur des zones plus larges.

Le tableau comparatif suivant peut aider à la sélection des équipements :

Une sélection appropriée des équipements améliore la stabilité du processus et réduit les coûts opérationnels à long terme.

Méthodes de test pour les performances de la barre d'air ionique

Les méthodes de test des barres d'air ionique évaluent l'équilibre ionique, la vitesse de désintégration statique, la cohérence du flux d'air et les performances de contamination.

Les procédures de test sont essentielles pour valider les performances antistatiques avant l'installation et pendant la maintenance de routine.

Les tests de balance ionique utilisent généralement des moniteurs à plaques chargées qui mesurent la tension résiduelle après la neutralisation des ions. Les tests de décroissance statique mesurent la vitesse de décharge dans des conditions standardisées.

Les tests d'émission de particules peuvent impliquer des compteurs de particules en suspension dans l'air placés à proximité des barres d'air ioniques en fonctionnement pour détecter les niveaux de contamination.

L'équipement de test courant comprend :

• Moniteurs à plaques chargées

• Mesureurs de champ électrostatique

• Analyseurs de débit d'air

• Compteurs de particules

• Compteurs de concentration d'ozone

Des tests réguliers aident à maintenir la conformité aux normes de qualité des salles blanches et garantissent des performances antistatiques stables à long terme.

Exigences de maintenance pour des performances antistatiques stables

Un entretien régulier est nécessaire pour maintenir une production d'ions stable, de faibles niveaux de contamination et un fonctionnement fiable à long terme.

Les barres d'air ioniques fonctionnent en continu dans des environnements industriels exigeants. Au fil du temps, les points émetteurs peuvent accumuler une contamination qui affecte l’efficacité de l’ionisation.

L'accumulation de poussière, de résidus d'huile et de particules en suspension dans l'air peut réduire la précision de l'équilibre ionique et augmenter le temps de désintégration statique. Un nettoyage régulier est essentiel pour maintenir des performances optimales.

Les procédures de maintenance comprennent souvent :

• Nettoyage des électrodes émettrices

• Inspection des canaux de circulation d'air

• Vérification des connexions électriques

• Mesurer les performances de l'équilibre ionique

• Vérification des niveaux d'ozone

Certaines barres d'air ioniques avancées incluent des systèmes de nettoyage automatique ou des diagnostics d'auto-surveillance qui réduisent la fréquence de maintenance et améliorent la stabilité opérationnelle.

Les programmes de maintenance préventive contribuent à réduire les arrêts de production imprévus et à prolonger la durée de vie des équipements.

Applications des barres d’air ioniques dans différentes industries

Les barres d'air ioniques sont largement utilisées dans les industries qui nécessitent un contrôle électrostatique et une prévention de la contamination.

Dans la fabrication de semi-conducteurs, les barres d'air ioniques protègent les plaquettes et les composants microélectroniques des dommages causés par les décharges électrostatiques pendant la fabrication et l'assemblage.

Dans la production pharmaceutique, le contrôle antistatique permet d’éviter la contamination lors des opérations de conditionnement et de manipulation des poudres.

Les fabricants d'électronique utilisent des barres d'air ioniques pour éliminer les charges statiques des cartes de circuits imprimés, des boîtiers en plastique et des matériaux d'assemblage.

D'autres applications importantes incluent :

• Fabrication de lentilles optiques

• Traitement de films et de feuilles

• Systèmes robotiques automatisés

• Fabrication de batteries

• Production de panneaux d'affichage

• Lignes de revêtement de précision

Alors que les exigences de précision de fabrication continuent d’augmenter, la technologie des barres d’air ionique devient de plus en plus importante pour des processus de production stables et sans contamination.

Tendances futures de la technologie antistatique pour salles blanches

Les futures technologies antistatiques se concentrent sur la surveillance intelligente, la réduction du risque de contamination, l’efficacité énergétique et l’amélioration de la précision de l’ionisation.

Les installations de fabrication modernes intègrent de plus en plus les technologies d’usine intelligente dans les systèmes de contrôle électrostatique. Les barres à air ionique avancées peuvent inclure des interfaces de surveillance numériques qui fournissent des données de performances en temps réel.

Les systèmes d’intelligence artificielle et de maintenance prédictive devraient améliorer la fiabilité opérationnelle en identifiant les besoins de maintenance avant que les pannes ne surviennent.

L’efficacité énergétique est une autre tendance croissante. Les fabricants recherchent des systèmes d'ionisation qui réduisent la consommation d'air comprimé et d'énergie tout en conservant des performances élevées.

Les développements futurs pourraient également inclure :

• Systèmes de surveillance sans fil

• Calibrage automatique de la balance ionique

• Compatibilité améliorée avec les salles blanches

• Conceptions modulaires compactes

• Technologie d'ionisation à faible ozone

Alors que les industries exigent un contrôle plus strict de la contamination et une plus grande précision de production, la technologie antistatique continuera d’évoluer vers des solutions plus intelligentes et plus propres.

Conclusion

Les barres d'air ioniques jouent un rôle essentiel dans le maintien du contrôle électrostatique dans les environnements de salle blanche. Leurs performances affectent directement la qualité des produits, la prévention de la contamination, l’efficacité de la fabrication et la fiabilité des équipements.

La norme de qualité antistatique d'une barre à air ionique implique plusieurs paramètres techniques, notamment l'équilibre ionique, la vitesse de désintégration statique, la génération d'ozone, la compatibilité en matière de propreté et les normes de conformité internationales. Comprendre ces facteurs aide les fabricants à sélectionner l'équipement approprié pour des applications industrielles spécifiques.

À mesure que les technologies des salles blanches continuent de progresser, la demande de systèmes antistatiques de plus grande précision augmentera dans les industries des semi-conducteurs, pharmaceutiques, électroniques et médicales. Investir dans des barres à air ioniques hautes performances et dans des programmes de maintenance appropriés peut améliorer considérablement la stabilité opérationnelle et la qualité de fabrication à long terme.
