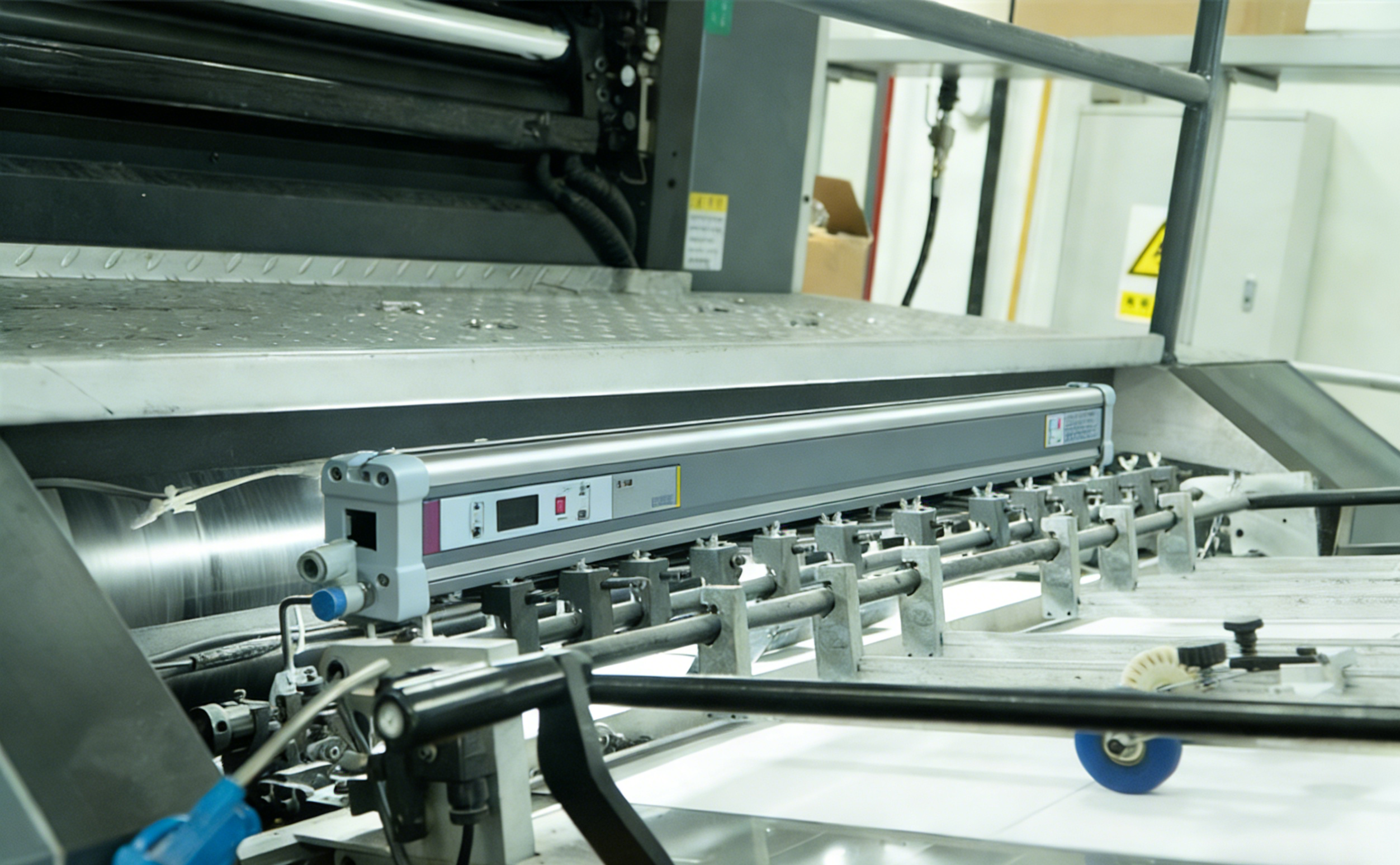

Les barres d'air ionisantes sont largement utilisées dans la fabrication électronique, le traitement des semi-conducteurs, l'emballage pharmaceutique, l'impression, le revêtement de précision et les environnements explosifs pour éliminer les charges électrostatiques. La pointe de l’aiguille de décharge est le composant le plus critique responsable de la génération d’ions corona sous une intensité de champ électrique élevée. Cependant, lors d'un fonctionnement à long terme, les pointes des aiguilles subissent une dégradation progressive en raison de l'érosion électrique, de la corrosion électrochimique, de l'oxydation, du bombardement ionique, des cycles thermiques et de la contamination de l'environnement.
Cet article fournit une analyse complète des mécanismes de corrosion affectant les pointes des aiguilles de décharge des barres d'air ionisantes, notamment les réactions électrochimiques, l'élimination de matière induite par le plasma, l'oxydation des joints de grains, la formation de piqûres et la corrosion assistée par contrainte. En outre, des stratégies avancées d'extension de la durée de vie sont discutées, notamment l'optimisation des matériaux, l'ingénierie de la microstructure, la finition des surfaces, les revêtements de protection, le contrôle des paramètres électriques, la gestion environnementale et les approches de maintenance prédictive. L’objectif est d’établir une compréhension systématique de la physique de la dégradation et de fournir des solutions d’ingénierie pratiques permettant de prolonger considérablement la durée de vie opérationnelle.
Les barres d'air ionisantes fonctionnent en appliquant une haute tension (généralement ±3 kV à ±10 kV AC ou DC pulsé) à des aiguilles émettrices pointues. Le puissant champ électrique à la pointe ionise les molécules d’air environnantes, créant des ions positifs et négatifs qui neutralisent les charges statiques des objets proches.
L’intensité du champ électrique au niveau d’une pointe d’aiguille pointue peut être approchée par :
E≈VrE approx rac{V}{r} E ≈ r V
Où:
VV V est la tension appliquée,
rr r est le rayon de courbure à la pointe.
Étant donné que rr r est extrêmement petit (souvent inférieur à 20 μm), l'intensité du champ électrique localisé peut dépasser le seuil de claquage de l'air (~ 3 × 10 ^ 6 V/m), déclenchant une décharge corona.
Cependant, le même environnement plasmatique à haute énergie qui permet la génération d’ions induit également une dégradation agressive du matériau au niveau de la pointe de l’aiguille. Au fil du temps, les processus de corrosion et d'érosion émoussent la pointe, réduisent la production d'ions, déstabilisent l'équilibre ionique et nécessitent éventuellement un remplacement.
Comprendre les mécanismes de corrosion est essentiel pour améliorer la fiabilité et réduire les coûts de maintenance.
La pointe de décharge fonctionne dans des conditions micro-environnementales extrêmes :
Intensité élevée du champ électrique
Émission d'électrons continue
Bombardement ionique
Formation d'ozone (O₃)
Oxydes d'azote (NOx)
Rayonnement ultraviolet
Cyclisme micro-thermique
Contaminants aéroportés (humidité, poussière, solvants)
Cet environnement combine physique des plasmas, électrochimie, science des matériaux et thermodynamique.
La corrosion dans de telles conditions n’est pas purement électrochimique ; il s'agit d'un phénomène synergique de corrosion assistée par plasma.
Lors d’une décharge corona, les molécules d’oxygène sont converties en :
Oxygène atomique (O)
Ozone (O₃)
Espèces réactives de l'oxygène (ROS)
Ces espèces sont très réactives et attaquent la surface métallique.
Par exemple, les aiguilles à base de fer subissent :
4Fe+3O2→2Fe2O34Fe + 3O_2 ightarrow 2Fe_2O_3 4F e + 3O 2→ 2F e 2O3
L'ozone accélère l'oxydation même à température ambiante. La formation d'oxyde à la pointe augmente :
Rugosité de la surface
Résistance électrique
Fragilité
Si la couche d’oxyde est poreuse, elle s’effrite et se reforme continuellement, accélérant ainsi la dégradation.
Les ions positifs générés dans le plasma sont accélérés vers l'aiguille polarisée négativement pendant une partie du cycle AC. Des ions de haute énergie frappent la surface, provoquant :
Pulvérisation physique
Déplacement atomique
Formation de surfaces vacantes
Le rendement de la pulvérisation dépend :
Énergie ionique
Masse atomique
Orientation des cristaux
Énergie de liaison
Des bombardements répétés enlèvent progressivement de la matière, conduisant à un émoussement de la pointe.
En présence d’humidité ambiante, des couches d’humidité microscopiques se forment à la surface. Sous haute tension, des cellules électrochimiques localisées peuvent se développer.
Les réactions incluent :
Réaction anodique :
M→Mn++ne−M ightarrow M^{n+} + ne^- M → M n + + n e −
Réaction cathodique :
O2+2H2O+4e−→4OH−O_2 + 2H_2O + 4e^- ightarrow 4OH^- O 2+ 2H 2O + 4e − → 4O H −
Les champs électriques élevés améliorent la migration des ions dans le mince film d’humidité, accélérant ainsi la corrosion par rapport à une exposition atmosphérique normale.
Les joints de grains sont des régions à haute énergie avec une diffusion atomique améliorée. L'oxygène diffuse préférentiellement le long des joints de grains, provoquant :
Oxydation intergranulaire
Affaiblissement de la cohésion
Formation de microfissures
Les matériaux à grains fins peuvent s'oxyder plus rapidement en raison d'une densité limite plus élevée.
La décharge corona produit un échauffement localisé dû à :
Recombinaison électronique
Micro-arc
Chauffage résistif
Les fluctuations de température provoquent une expansion et une contraction cycliques. Différences dans :
Orientation des grains
Composition des phases
Stress résiduel
conduire à l’amorçage de fissures au niveau des points faibles de la microstructure.
Les fissures permettent la pénétration de l’oxygène, accélérant ainsi la corrosion interne.
Dans les systèmes d'alliages à distribution de phases hétérogène, des cellules microgalvaniques se forment entre les phases.
Par exemple:
Particules de carbure vs matrice
Inclusions d'impuretés par rapport au métal de base
Des différences de potentiel localisées provoquent une corrosion par piqûre, produisant des cavités pointues qui intensifient encore la concentration du champ électrique, aggravant ainsi l'érosion.
Dans les installations de fabrication, d’autres espèces corrosives peuvent exister :
Chlorures (provenant des agents de nettoyage)
Solvants organiques
Vapeurs acides
Dégazage du silicone
La corrosion induite par les chlorures est particulièrement agressive pour les aiguilles en acier inoxydable, provoquant des piqûres rapides.
La dégradation d'une pointe d'aiguille de décharge suit généralement des étapes :
Oxydation superficielle initiale
Piqûres et microrugosités localisées
Augmentation de la concentration du champ électrique au niveau des micro-saillies
Pulvérisation accélérée et micro-arc
Pointe émoussée
Production d’ions réduite
Instabilité électrique
Défaillance fonctionnelle
La durée de vie est définie par des seuils acceptables de production d’ions et d’écart d’équilibre.
Avantages :
Point de fusion élevé (3422°C)
Forte résistance à la pulvérisation
Faible pression de vapeur
Stable sous plasma
Limites:
Fragile
Cher
Le tungstène présente une excellente durée de vie dans les applications exigeantes.
Avantages :
Rentable
Bonne résistance à la corrosion grâce au film d'oxyde de chrome
Limites:
Dureté inférieure à celle du tungstène
Sensible aux piqûres de chlorure
Le 316L électropoli améliore la résistance.
Avantages :
Excellente passivation des oxydes
Léger
Limites:
Conductivité électrique inférieure
Résistance à l'érosion inférieure à celle du tungstène
Les superalliages à base de nickel ou les composites résistants au plasma offrent une durabilité améliorée mais augmentent le coût.
Le rayon de pointe optimisé réduit la concentration excessive du champ tout en maintenant l'efficacité de la décharge.
Recommandé:
Courbure contrôlée
Géométrie symétrique
Absence de bavures
Supprime les défauts d'usinage.
Avantages:
Micro-arc réduit
Répartition du champ plus uniforme
Amorçage plus lent de la corrosion
Fournit :
Douceur au niveau nanométrique
Formation de film passif améliorée
Adhérence moindre de la contamination
Options courantes :
Nitrure de titane (TiN)
Nitrure de chrome (CrN)
Carbone de type diamant (DLC)
Carbure de tungstène (WC)
Exigences clés :
Haute dureté
Résistance plasmatique
Forte adhérence
Conductivité adéquate
Les revêtements multicouches nanocristallins améliorent considérablement la résistance à l'usure.
La passivation chimique contrôlée améliore la formation d'oxyde de chrome dans l'acier inoxydable, améliorant ainsi la résistance à la corrosion.
Une tension excessive augmente :
Énergie ionique
Taux de pulvérisation
Stress thermique
Opérer avec une marge optimale d’apparition de la couronne réduit l’érosion inutile.
Le courant continu pulsé peut réduire le bombardement ionique continu par rapport aux systèmes CA.
Des cycles de service inférieurs réduisent la charge thermique et prolongent la durée de vie.
L'intégration de résistances de limitation de courant empêche les événements de micro-arcs destructeurs.
Maintenir une humidité relative entre 40 et 60 % :
Trop faible → augmentations statiques
Trop élevé → la corrosion s'accélère
Un flux d’air adéquat réduit la concentration d’ozone autour des pointes des aiguilles.
La filtration HEPA réduit la contamination par les particules et l'exposition aux produits chimiques.
Le nettoyage non abrasif élimine :
Poussière
Accumulation d'oxyde
Contaminants
Évitez le grattage mécanique.
Une diminution progressive de la production d'ions indique une dégradation de la pointe.
Les systèmes de feedback automatisés peuvent alerter avant une panne.
Une inspection périodique au MEB ou optique dans les industries critiques détecte les piqûres ou les fissures précoces.
Les nanostructures contrôlées améliorent l'uniformité du champ et réduisent la surchauffe localisée.
Matériaux émergents capables de reformer des voies conductrices après des dommages mineurs.
Combiner:
Noyau conducteur
Couche extérieure résistante au plasma
En utilisant:
Tension
Actuel
Dérive de l'équilibre ionique
Données environnementales
Les modèles d'apprentissage automatique peuvent prédire la durée de vie utile restante (RUL).
Prolonger la durée de vie de l’aiguille de 30 à 50 % réduit :
Coût de remplacement
Temps d'arrêt
Fréquence d'étalonnage
Main d'œuvre d'entretien
Le coût total de possession (TCO) diminue considérablement dans la fabrication à grand volume.
La corrosion des pointes des aiguilles de décharge des barres d’air ionisantes est un phénomène multiphysique complexe impliquant la chimie du plasma, les réactions électrochimiques, la fatigue thermique et la dégradation microstructurale.
Les principaux mécanismes comprennent :
Oxydation induite par le plasma
Pulvérisation par bombardement ionique
Corrosion électrochimique assistée par l'humidité
Oxydation des limites des grains
Corrosion par piqûres
Microfissuration thermique
La prolongation de la durée de vie nécessite une approche systématique intégrant :
Sélection optimale des matériaux
Ingénierie des microstructures
Finition de surface de précision
Revêtements avancés
Optimisation des paramètres électriques
Contrôle environnemental
Maintenance prédictive
En s'attaquant aux mécanismes de corrosion aux niveaux microstructural et opérationnel, les fabricants peuvent améliorer considérablement la fiabilité, la stabilité des performances et la durée de vie opérationnelle des systèmes de barres pneumatiques ionisantes.
