Merci beaucoup d'avoir acheté la barre d'élimination statique DCB-30WF. Bien que ce produit ne soit pas classé comme composant haute tension selon les normes relatives aux équipements électriques, il adopte une haute tension CA de 7 kV. Avant l'utilisation, veuillez lire attentivement et complètement ce manuel pour comprendre pleinement les fonctions du produit et permettre une utilisation correcte et appropriée. Veuillez conserver ce manuel correctement pour référence future.
Ce produit est conçu et fabriqué pour un usage industriel général. Une utilisation inappropriée peut entraîner un dysfonctionnement, un choc électrique ou des risques d'incendie.
Ne démontez pas le produit sans autorisation. Le démontage peut provoquer une panne du produit, un choc électrique ou même un incendie, et annulera la garantie. Contactez-nous directement pour le service de maintenance.
Gardez le produit à l'écart de l'eau. Le contact avec l'eau provoquera un fonctionnement anormal, un choc électrique ou un incendie.
Interdire strictement une mauvaise utilisation du produit ; un fonctionnement anormal peut déclencher des accidents.
N'installez pas le produit sur des pièces mobiles ou des composants soumis à de forts impacts.
Coupez toujours l'alimentation électrique avant l'inspection ou le remplacement pour éviter tout choc électrique ou incendie.
Réservez suffisamment d'espace de fonctionnement pendant l'installation pour une inspection et une maintenance pratiques afin d'éviter les pannes.
Ne pas utiliser dans des environnements contenant des substances inflammables ou explosives. Ce produit n'est pas antidéflagrant.
Ne touchez jamais les aiguilles et les bornes de décharge lorsque l'appareil est sous tension, car cela pourrait provoquer une panne de l'équipement et des accidents de choc électrique.
Les aiguilles de décharge ont des pointes pointues ; manipuler avec une extrême prudence.
De l'ozone sera généré pendant le fonctionnement. Assurer une ventilation adéquate lors de l’utilisation du produit dans des espaces clos.
Ne dirigez pas le flux d’air ionique vers votre visage, car l’ozone peut irriter le nez et la gorge.
N'endommagez pas le câble en le pliant, l'étirant, l'enroulant, en suspendant des objets lourds ou en le serrant de manière excessive. Les fils endommagés peuvent provoquer une fuite électrique, une mauvaise conductivité, un incendie, un choc électrique ou un fonctionnement anormal.
Vérifiez les spécifications d’alimentation avant la mise sous tension. Une alimentation électrique incompatible entraînera une panne du produit ou des accidents ; un câblage incorrect peut endommager le produit ou la source d'alimentation.
Remplacez immédiatement les cordons d'alimentation ou les câbles de signal endommagés pour éviter les fuites électriques, les pannes de communication et les fonctionnements anormaux.
N'acheminez pas les fils parallèlement aux câbles haute tension ou aux câbles d'alimentation, et ne les posez pas dans la même canalisation, car l'induction électromagnétique pourrait provoquer un mauvais fonctionnement.
Pour des performances optimales, connectez l'air comprimé et mettez sous tension uniquement une fois l'alimentation en air active. La mise sous tension sans circulation d'air accumulera un excès d'ozone à l'intérieur, endommageant les composants internes et polluant l'environnement.
Évitez de laisser tomber, de heurter ou d'appliquer un impact important sur le produit. Des dommages internes cachés peuvent provoquer des accidents même si l’extérieur reste intact.
N'utilisez pas ce produit à d'autres fins que l'élimination de l'électricité statique.
N'installez pas le produit sur des pièces mobiles pour éviter la rupture des fils. Coupez l'alimentation électrique si le produit n'est pas utilisé pendant une longue période.
La distance d'élimination statique sera compromise sans alimentation en air ; dans ce cas, installez la barre à moins de 150 mm des pièces cibles.
Éliminer les produits et consommables inutilisables ou obsolètes comme déchets industriels conformément aux réglementations en vigueur.
N'allumez pas et n'éteignez pas fréquemment l'appareil ; laissez un intervalle d'au moins 1 seconde entre les commutations pour éviter une anomalie d'alimentation.
Il s'agit d'un éliminateur d'électricité statique fixe, classé comme équipement d'élimination d'électricité statique de type tige à induction.
Equipé d'une alimentation haute tension intégrée et d'une vanne d'air.
Élimination statique à haute efficacité : le flux d'air ionique éjecté sur les pièces chargées neutralise rapidement et efficacement les charges statiques.
Fonctionne également comme dépoussiéreur pour éliminer la poussière adsorbée et prévenir la contamination de la surface.
D'excellentes performances répondent aux exigences d'élimination statique et de dépoussiérage à large surface plane, largement appliquées aux équipements industriels traitant des films, des tissus, du papier et d'autres matériaux.
Concentration ionique élevée pour une neutralisation statique ultra-rapide ; large couverture du flux d'air ionique, performances d'élimination statique stables à long terme (seul un nettoyage régulier des aiguilles de décharge est requis).
Longueur de barre personnalisable de 100 mm à 4000 mm.
Taille compacte avec plusieurs options de montage, occupant un minimum d'espace pour divers scénarios d'installation.
Une protection de mise à la terre fiable élimine les risques de choc électrique avec un facteur de sécurité élevé.
Les connecteurs en acier inoxydable sur l'unité principale et les aiguilles de décharge personnalisées prolongent la durée de vie.
Alimentation en air comprimé externe avec débit d'air réglable.
Corps en alliage d'aluminium spécial avec traitement de surface avancé pour une robustesse et une durabilité accrues.
Article |
Paramètre |
|---|---|
Nom du modèle |
Barre d'élimination statique DCB-30WF |
Méthode de génération d'ions |
Décharge corona inductive AC |
Équilibre ionique |
Dans ±30 V |
Tension d'entrée |
220 V/50 Hz ou 110 V/60 Hz |
Courant de fonctionnement |
Env. 0,15A ou 0,30A |
Tension de sortie de décharge |
Env. 7000 V |
Milieu d'air requis |
Air comprimé sec et propre |
Pression atmosphérique |
0,05 – 0,6 MPa |
Débit d'air |
45～110 PCM |
Taille du tuyau d'air |
Ø8 |
Dimension de la barre statique |
25 mm × 38 mm × L (longueur du corps personnalisée) |
Taille du générateur haute tension (R-007) |
187 mm × 108 mm × 100 mm |
Taille du générateur haute tension (R-008) |
169 mm × 112 mm × 100 mm |
Émission d'ozone |
En dessous de 0,03 ppm (200 mm de la buse, pression d'air 0,2 MPa) |
Environnement opérationnel |
0 ~ 50 ℃, ≤70% HR (pas de condensation d'eau) |
Matériels |
Corps principal : alliage d’aluminium/ABS ; Boîtier d'aiguille : PTFE ; Aiguille de décharge : alliage spécial |
Longueur du câble haute tension |
2,5 m |
La pression maximale de l'air comprimé ne doit pas dépasser 0,6 MPa.
Évitez l'installation dans des zones présentant des interférences de signaux (ondes électromagnétiques, surtensions, etc.).
L'air comprimé contenant de l'eau ou de l'huile contaminera l'unité principale et les buses, réduisant ainsi les performances d'élimination de l'électricité statique et accélérant la dégradation des composants.
Câblez le générateur haute tension et l’adaptateur secteur strictement selon les schémas de câblage.
Installez le tuyau d'air Ø8 mm sur le connecteur rapide de l'unité principale et connectez-le à l'équipement d'alimentation en air (compresseur, ventilateur, etc.). Remarques : Utiliser de l'air comprimé propre, sec, sans huile et sans eau. En cas d'utilisation sans alimentation en air, installez la barre à moins de 150 mm des pièces cibles pour garantir l'effet d'élimination statique.
Ne dirigez pas les buses vers le corps humain, en particulier les visages et les yeux, pour éviter les blessures.
L'alimentation en air est obligatoire pendant le fonctionnement. La mise sous tension sans circulation d'air entraînera une accumulation excessive d'ozone interne, endommageant les composants et polluant l'environnement.
Les aiguilles de décharge ont des pointes pointues ; manipuler avec soin.
Réservez suffisamment d’espace pour l’entretien, le câblage et la tuyauterie pendant l’installation.
Montez le produit sur des surfaces planes lors de la fixation directement sur les cadres de l'équipement.
Confirmez la position et la méthode de montage, fixez les supports de montage. Maintenez une distance de 30 mm à 400 mm entre la barre et les pièces chargées.
Montez la barre principale et fournissez de l'air comprimé propre et sec.
Insérez la borne haute tension du câble de connexion dans l'unité principale du générateur d'ions.
Connectez le générateur d'ions à l'alimentation électrique, basculez l'interrupteur d'alimentation sur ON et la barre statique commence à fonctionner.
Pour arrêter : basculez l'interrupteur d'alimentation sur OFF, coupez l'alimentation électrique du générateur et fermez la vanne d'air principale.
Un entretien régulier est essentiel pour maintenir des performances stables du produit. La décharge ionique à long terme accumule les contaminants autour des aiguilles de décharge. Un fonctionnement continu avec des aiguilles sales réduit l'efficacité de la décharge et provoque d'autres dysfonctionnements. Nettoyer régulièrement les aiguilles de décharge – intervalle de nettoyage recommandé : au moins une fois toutes les deux semaines. Essuyez les résidus d'eau, d'huile ou de peinture sur la surface du produit avec un chiffon ; éliminez immédiatement les contaminants sur les aiguilles ou les buses de décharge.
Coupez toujours l'alimentation en air et l'alimentation électrique avant l'entretien pour éviter les accidents ou les pannes d'équipement.
Les aiguilles de décharge sont extrêmement pointues ; ne touchez pas directement pour éviter les coupures.
Le fait de ne pas nettoyer régulièrement les aiguilles dégradera les performances d’élimination de l’électricité statique.
Utilisez uniquement de l'air comprimé propre, sans huile et sans eau pour la buse ionique.
Les environnements d'exploitation difficiles réduiront la durée de vie des aiguilles de décharge.
Débranchez complètement l'alimentation électrique et l'alimentation en air du produit.
Faites pivoter et essuyez les aiguilles de décharge et la saleté environnante avec des cotons-tiges imbibés d'alcool.
Attendez que l'alcool s'évapore complètement avant de reprendre le fonctionnement.
Faute |
Cause première |
Solution |
|---|---|---|
Aucune entrée d'alimentation |
Alimentation électrique débranchée |
Vérifiez l'adaptateur secteur et la connexion du câblage à la barre principale. |
Pas de sortie d'air |
Alimentation en air coupée |
Connectez l'air comprimé à l'unité principale |
Génération d'ions anormale |
Aiguilles de décharge sales |
Nettoyer les aiguilles de décharge et les zones environnantes |
Court-circuit de l'aiguille de décharge |
Vérifiez s'il y a des objets conducteurs en contact avec les aiguilles de décharge. |
|
Fusible grillé |
Remplacez le fusible au port d'entrée d'alimentation de l'unité principale du générateur. |
Remarque : reportez-vous à la fiche technique du produit pour les spécifications et les précautions détaillées. Contactez notre société pour toute demande concernant d’autres problèmes liés aux produits.

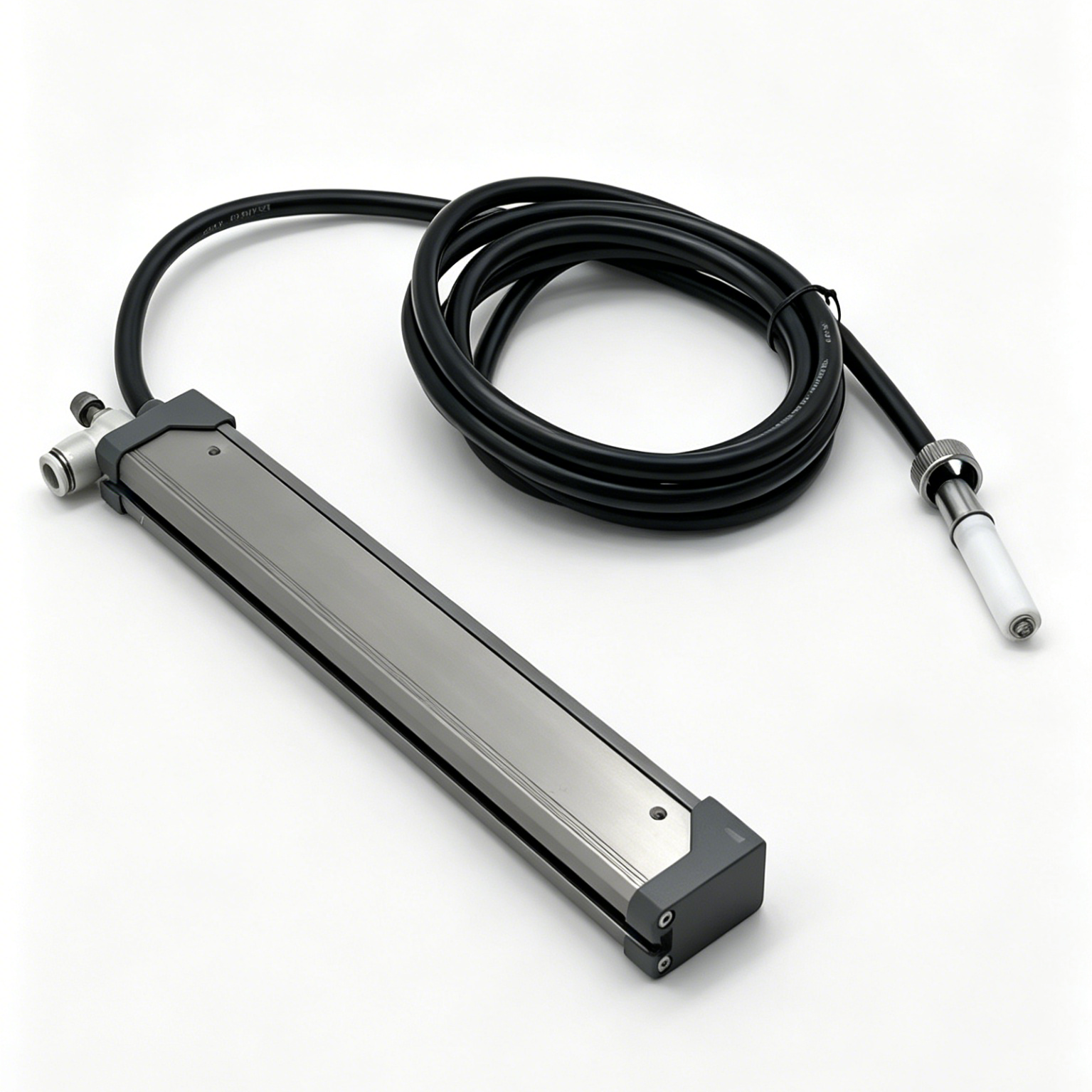

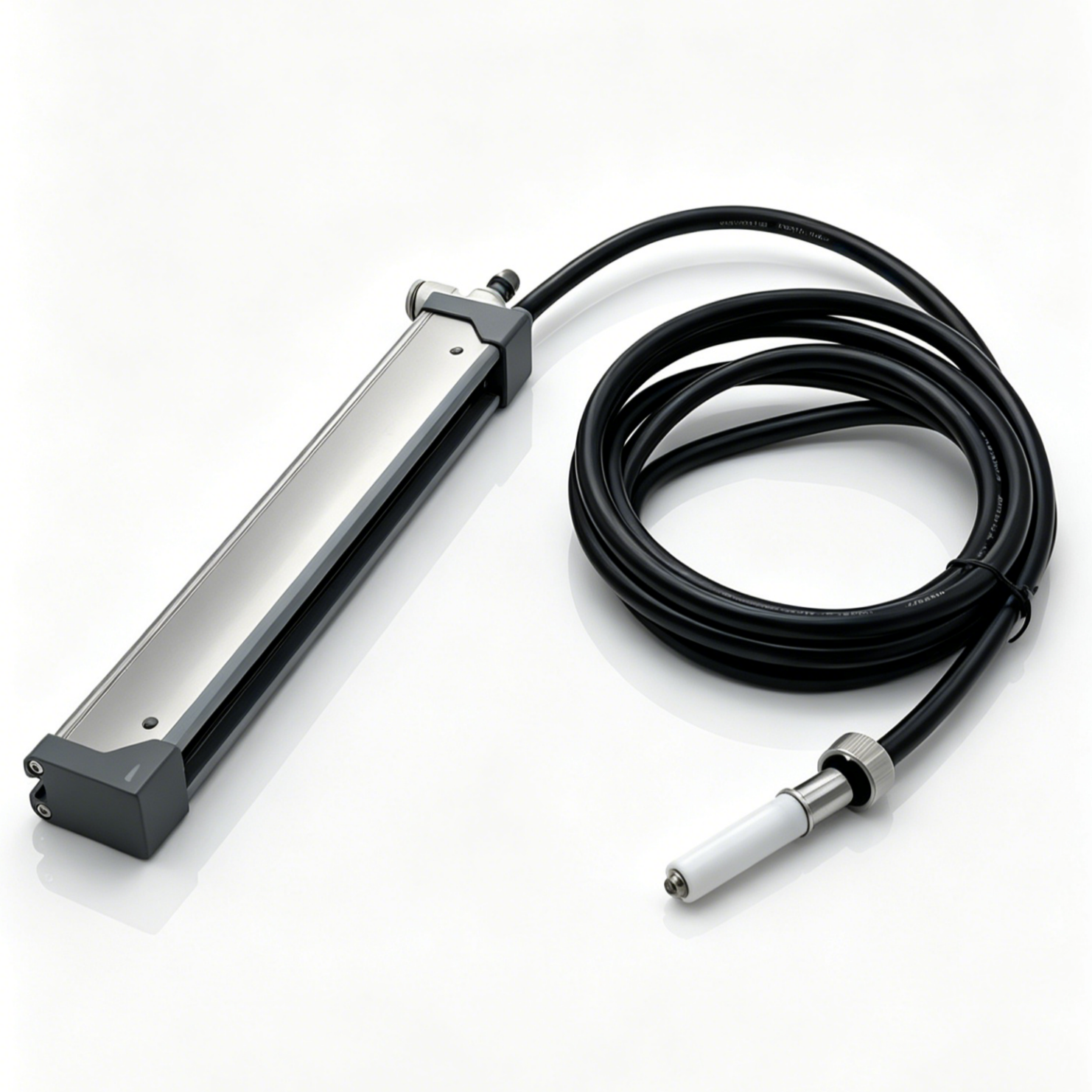

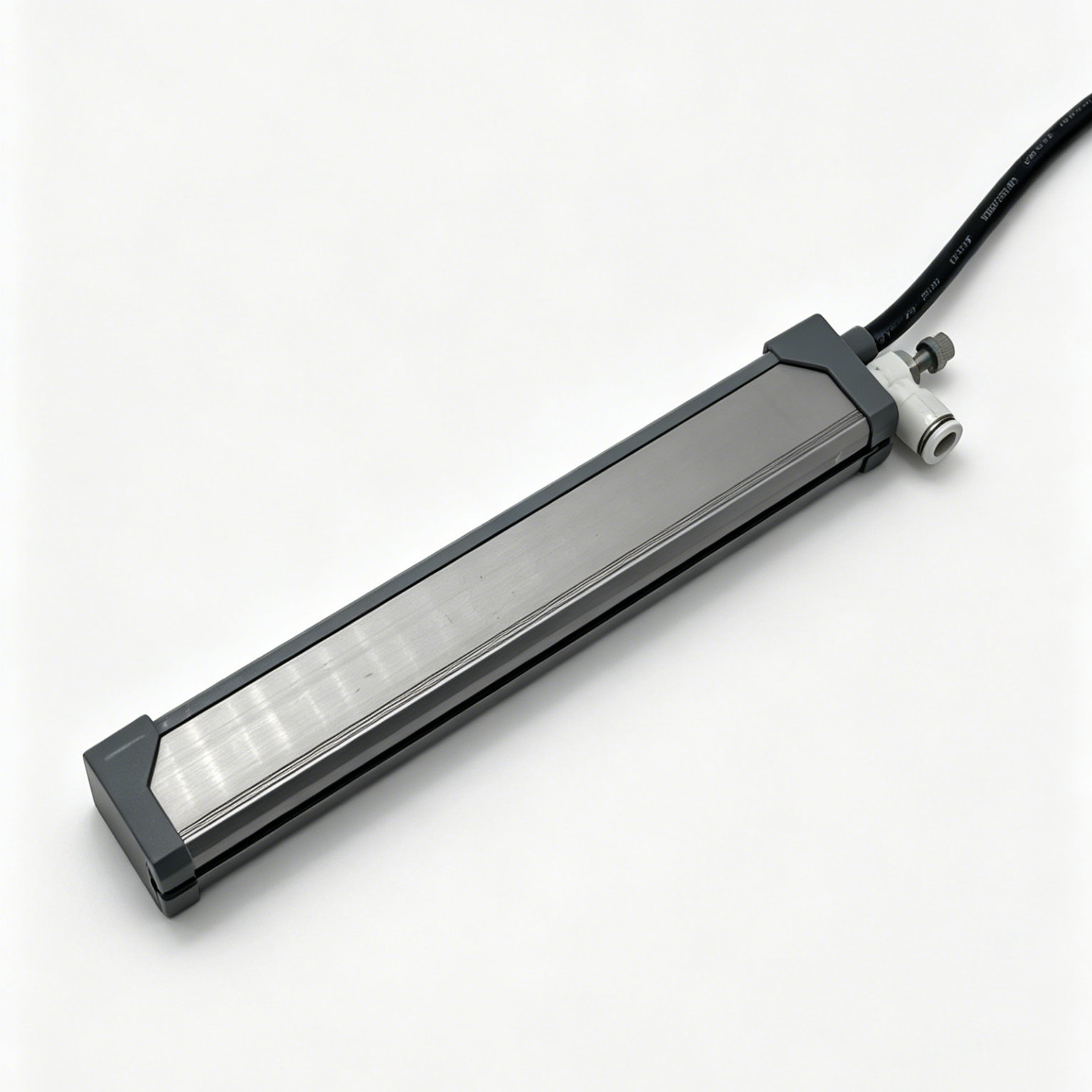

1 × barre d'élimination statique de type tige

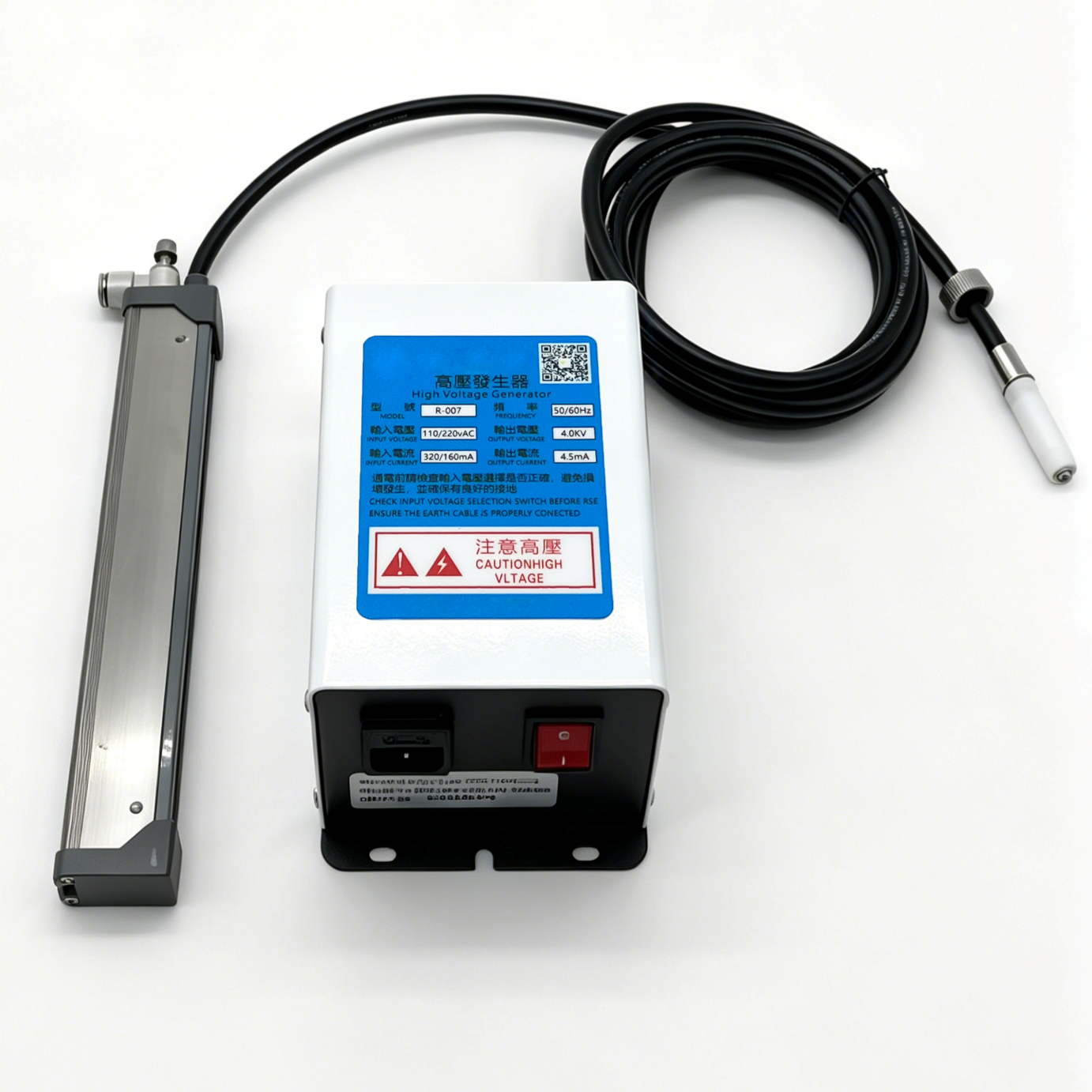

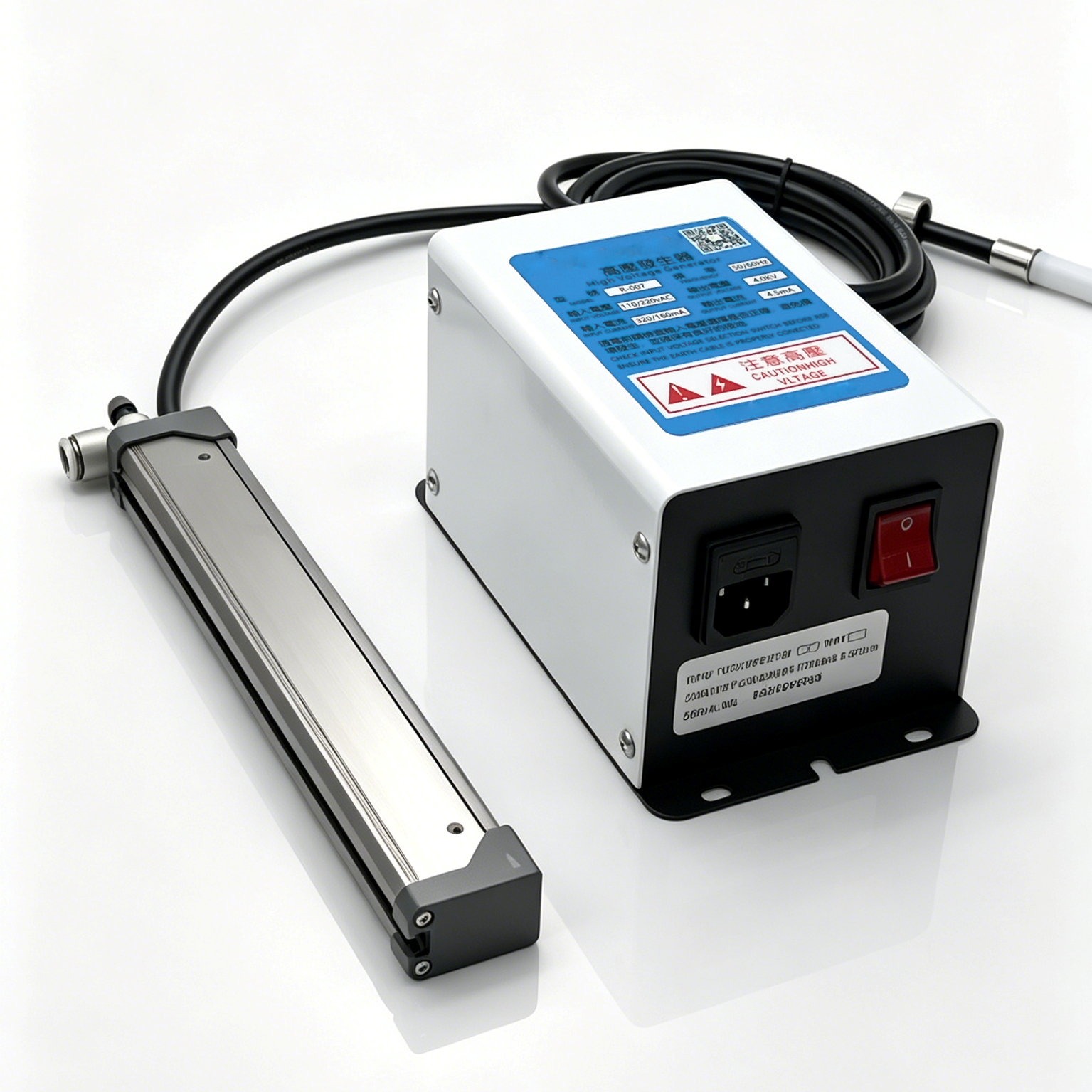

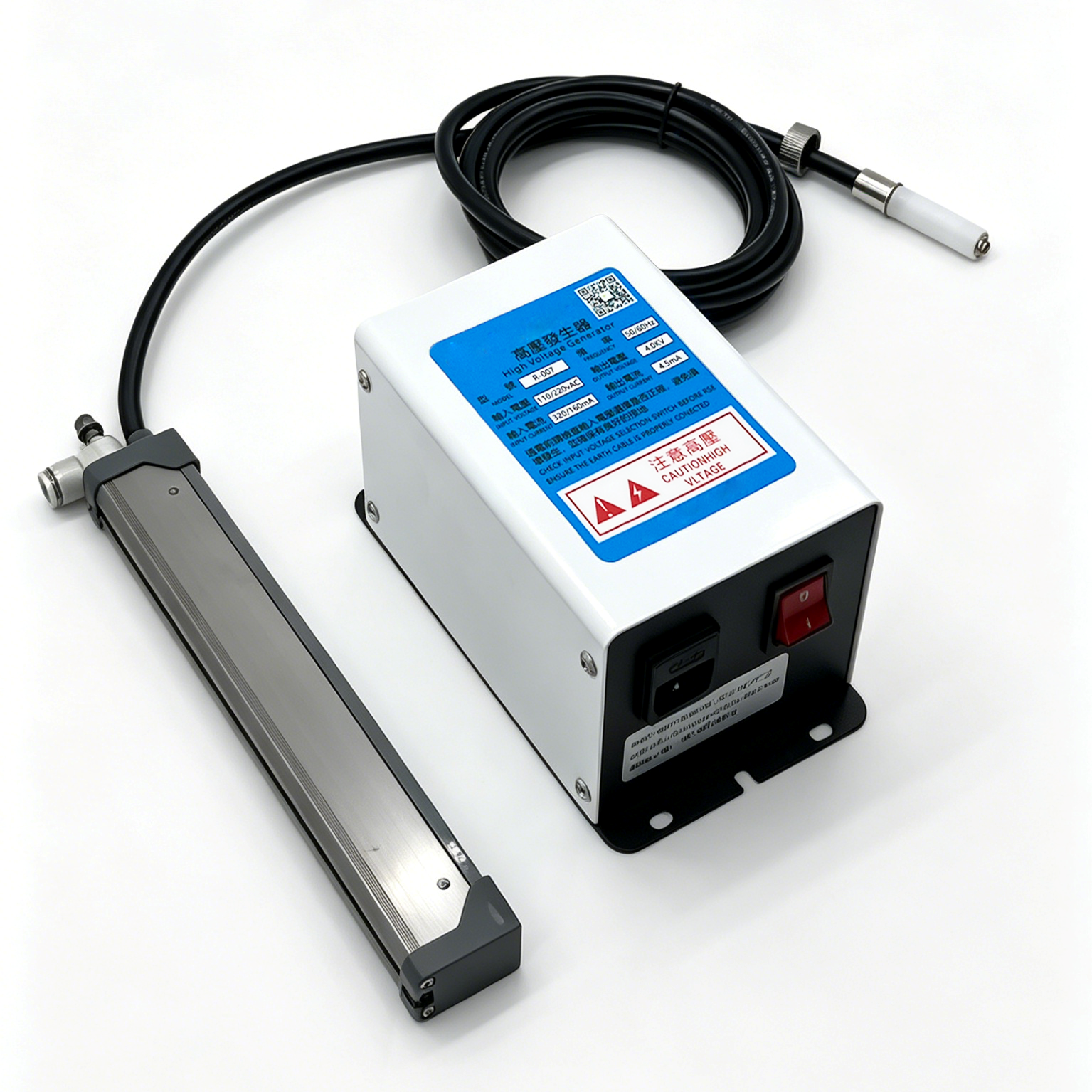

1 × générateur haute tension
1 × cordon d'alimentation secteur
2 × supports de montage
2 × boulons hexagonaux extérieurs M5 × 8
2 × écrous hexagonaux M5
1 × manuel d'utilisation
