Principe de fonctionnement de la barre d'air ionique haute tension
Applications industrielles de la barre pneumatique ionique haute tension
Comment sélectionner une barre d'air ionique haute tension appropriée
Tendances de développement futures de la technologie des barres d'air ioniques
Une barre d'air ionique haute tension fonctionne en convertissant l'énergie électrique basse tension en courant alternatif ou pulsé haute tension, générant des ions positifs et négatifs qui neutralisent les charges électrostatiques sur les surfaces des matériaux grâce à un flux d'air dirigé.
L'électricité statique est générée lorsque deux matériaux entrent en contact et se séparent lors d'opérations industrielles. Les processus tels que l'enroulement de film, l'extrusion de plastique, le transport du papier et l'assemblage électronique créent fréquemment des charges électrostatiques. Lorsque les charges statiques s’accumulent, elles peuvent attirer la poussière, endommager les composants électroniques, créer des étincelles ou interférer avec la précision de fabrication.
La barre d'air ionique élimine l'électricité statique en produisant une décharge corona au niveau des aiguilles émettrices. La haute tension fournie à ces émetteurs ionise les molécules de l’air environnant, créant de grandes quantités d’ions positifs et négatifs. Un système d'air intégré ou de l'air comprimé externe transporte ensuite ces ions vers la surface chargée.
Lorsque les ions entrent en contact avec l’objet chargé, les charges électrostatiques sont neutralisées par échange électronique. Les surfaces chargées positivement attirent les ions négatifs, tandis que les surfaces chargées négativement attirent les ions positifs. Ce processus de neutralisation rétablit l'équilibre électrique et réduit l'accumulation électrostatique.
Le processus de travail comprend généralement les étapes suivantes :
Conversion de puissance d'entrée
Génération haute tension
Formation de décharge corona
Production d'ions
Transport d'ions assisté par flux d'air
Neutralisation statique
L'efficacité du processus d'ionisation dépend fortement de la stabilité du circuit haute tension, de la conception de l'émetteur, de la distribution du flux d'air et des conditions environnementales telles que l'humidité et la température.
La structure du circuit d'une barre d'air ionique haute tension se compose principalement d'un module d'alimentation, d'un transformateur de tension, d'un circuit d'oscillation, d'un système de contrôle, d'électrodes de décharge et d'un système de flux d'air.
Le module d'alimentation convertit la tension d'entrée industrielle standard en alimentation CC basse tension stable. Cette section comprend souvent des redresseurs, des filtres et des régulateurs de tension pour garantir un fonctionnement constant dans des conditions d'alimentation industrielle fluctuantes.
Le circuit d'oscillation génère des signaux haute fréquence nécessaires à la transformation de tension. Dans de nombreuses conceptions, des transistors de commutation ou des contrôleurs intégrés de modulation de largeur d'impulsion régulent la fréquence d'oscillation. Une oscillation stable est essentielle car une fréquence incohérente peut réduire l’efficacité de l’ionisation ou créer des conditions de décharge instables.
Le transformateur haute tension augmente la tension jusqu'à plusieurs kilovolts. Selon la conception, la tension de sortie peut varier de 3 kV à 30 kV. Des tensions plus élevées améliorent généralement la capacité d'ionisation mais nécessitent également une isolation et une protection de sécurité plus fortes.
Le système d'électrodes de décharge est généralement constitué d'aiguilles émettrices en tungstène ou en acier inoxydable. Ces électrodes créent une décharge corona lorsqu'elles sont exposées à une haute tension. Le tungstène est généralement préféré en raison de son excellente résistance à l’usure et de ses caractéristiques de décharge stables.
Le système de flux d'air transporte les ions générés vers les surfaces cibles. Certaines barres à air ionique utilisent de l'air comprimé, tandis que d'autres intègrent des ventilateurs internes. Une distribution uniforme du flux d'air est importante car un flux d'air inégal peut entraîner une élimination incohérente de l'électricité statique sur de larges surfaces de production.
Composant |
Fonction principale |
|---|---|
Module d'alimentation |
Fournit une entrée électrique stable |
Circuit oscillant |
Génère des signaux de commutation haute fréquence |
Transformateur haute tension |
Augmente la tension pour la génération d'ions |
Aiguilles émettrices |
Crée une décharge corona |
Système de circulation d'air |
Délivre des ions aux surfaces cibles |
Circuit de contrôle |
Régule la tension et la protection de sécurité |
Les conceptions modernes adoptent de plus en plus de systèmes de contrôle intelligents capables de surveiller la stabilité de la tension, l’équilibre ionique, les conditions de défaut et la température de fonctionnement en temps réel.
Les paramètres techniques les plus importants d'une barre d'air ionique haute tension comprennent la tension de sortie, l'équilibre ionique, le volume du flux d'air, le temps de décroissance statique, la distance de fonctionnement, la consommation électrique et l'adaptabilité à l'environnement.
La tension de sortie détermine la capacité d'ionisation de l'équipement. Une tension plus élevée crée généralement une décharge corona plus forte et une production accrue d’ions. Cependant, une tension trop élevée peut augmenter la production d’ozone et les risques pour la sécurité électrique.
La balance ionique fait référence à la différence entre la production d’ions positifs et négatifs. Un bon équilibre ionique est essentiel car un déséquilibre peut laisser des charges résiduelles à la surface du matériau. Les applications industrielles de haute précision nécessitent généralement un équilibre ionique dans une plage de tension étroite.
Le temps de décroissance statique mesure la rapidité avec laquelle l'appareil neutralise les charges électrostatiques. Un temps de décroissance plus rapide indique une efficacité d'ionisation plus élevée et de meilleures performances de production dans les lignes de fabrication à grande vitesse.
Le volume du flux d’air influence la distance de transport des ions et la zone de couverture. Un fort flux d'air améliore la délivrance d'ions sur de longues distances, mais peut également perturber les matériaux légers ou les composants sensibles.
Le tableau suivant résume les paramètres techniques courants :
Paramètre technique |
Gamme typique |
Impact sur les performances |
|---|---|---|
Tension de sortie |
3kV à 30kV |
Détermine la capacité de génération d'ions |
Équilibre ionique |
0 V ± 30 V |
Affecte la précision de la neutralisation |
Temps de décroissance statique |
0,5 s à 3 s |
Indique l'efficacité de l'élimination |
Distance de fonctionnement |
100 mm à 1500 mm |
Définit la plage de travail efficace |
Pression atmosphérique |
0,2 MPa à 0,7 MPa |
Contrôle la force de délivrance des ions |
Consommation d'énergie |
10 W à 100 W |
Influence l’efficacité énergétique |
L'adaptabilité environnementale est un autre paramètre critique. Les environnements industriels présentant une humidité élevée, des vapeurs d'huile ou de la poussière nécessitent une isolation plus solide et des conceptions résistantes à la contamination pour maintenir des performances stables.
L'efficacité d'ionisation d'une barre d'air ionique haute tension dépend de la stabilité de la tension, de l'état de l'émetteur, de l'uniformité du flux d'air, de l'humidité environnementale et de la distance d'installation.
La stabilité de la tension influence directement l’intensité de la décharge corona. Une tension instable peut provoquer des fluctuations de la production d'ions, entraînant des performances d'élimination statique incohérentes. Les systèmes avancés utilisent donc une régulation de tension en boucle fermée pour maintenir un fonctionnement stable.
L’état de l’aiguille émettrice affecte considérablement l’efficacité de la génération d’ions. L'accumulation de poussière ou l'usure des électrodes réduit la capacité de décharge et augmente le déséquilibre ionique. Un nettoyage et un remplacement réguliers sont nécessaires pour maintenir des performances optimales.
L'humidité affecte la conductivité de l'air et la mobilité des ions. Une humidité modérée améliore généralement l'efficacité du transport des ions, tandis que les environnements extrêmement secs augmentent l'accumulation d'électricité statique. Dans les environnements industriels à faible humidité, une production d’ions plus élevée peut être nécessaire pour obtenir une neutralisation efficace.
La distance d'installation joue également un rôle majeur. Une distance excessive réduit la concentration d'ions atteignant la surface cible, tandis qu'une distance insuffisante peut créer un fort flux d'air localisé ou des interférences électriques.
Plusieurs facteurs influençant l’efficacité de l’ionisation comprennent :
Stabilité haute tension
Qualité du matériau de l'émetteur
Cohérence du flux d'air
Propreté de l'environnement
Conditions d'humidité
Distance de fonctionnement
Fréquence d'entretien
Les lignes de production industrielle optimisent souvent ces variables grâce à des tests et à des ajustements de paramètres pour obtenir les meilleures performances de contrôle électrostatique.
Les barres d'air ioniques haute tension intègrent plusieurs mécanismes de protection, notamment une protection contre les surcharges, la prévention des courts-circuits, des systèmes de mise à la terre, des structures d'isolation et des circuits de surveillance des décharges.
Étant donné que les barres d’air ioniques fonctionnent à des niveaux de tension élevés, la sécurité électrique est extrêmement importante. Les conceptions industrielles doivent se conformer à des normes strictes de sécurité électrique pour éviter les accidents et les dommages aux équipements.
Les systèmes de mise à la terre fournissent un chemin de décharge sûr en cas de fuite électrique anormale. Une mise à la terre adéquate protège non seulement les opérateurs, mais améliore également la stabilité de l'ionisation en maintenant un potentiel de référence électrique constant.
Les matériaux isolants entourant les composants haute tension empêchent les décharges électriques involontaires. Une isolation de haute qualité prolonge la durée de vie des équipements et réduit les besoins de maintenance, en particulier dans les environnements industriels humides ou contaminés.
De nombreuses barres d'air ioniques modernes comprennent des systèmes de détection automatique des défauts capables d'identifier des conditions de tension anormales, un courant excessif, une surchauffe ou une interruption du flux d'air. Les contrôleurs intelligents peuvent arrêter automatiquement le système lorsque des conditions dangereuses se produisent.
Les mécanismes de sécurité importants comprennent :
Protection contre les surintensités
Protection contre les courts-circuits
Protection contre l'arrêt thermique
Détection de défaut à la terre
Structures d'habitation isolées
Circuits de suppression d'arc
Une formation appropriée des opérateurs et des inspections de sécurité périodiques réduisent davantage les risques opérationnels dans les environnements industriels.
Les barres d'air ioniques haute tension sont largement utilisées dans les industries de l'électronique, de l'impression, des plastiques, des textiles, de l'emballage, du revêtement et de la fabrication de semi-conducteurs pour une élimination efficace de l'électricité statique.
Dans la fabrication électronique, l’électricité statique peut endommager les circuits intégrés sensibles et les composants semi-conducteurs. Les barres d'air ioniques aident à protéger les assemblages électroniques délicats pendant les processus de production automatisés.

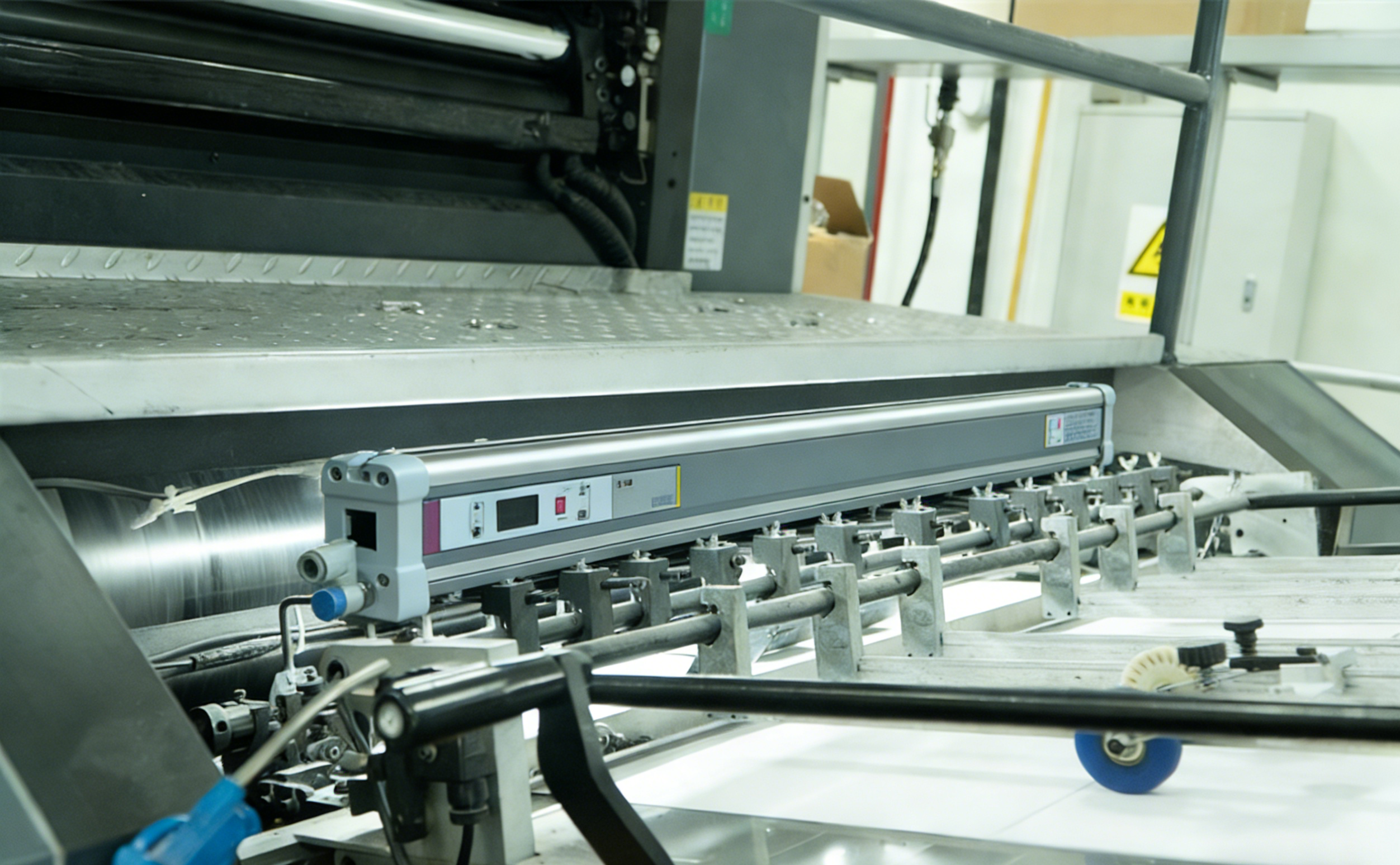

Les industries de l’impression et de l’emballage sont fréquemment confrontées à l’attraction de poussière et au collage des matériaux provoqués par des charges électrostatiques. Les systèmes d'ionisation améliorent la qualité d'impression et réduisent les problèmes de manipulation des matériaux.
Les lignes de production de films plastiques génèrent d’importantes charges statiques en raison du frottement lors des opérations d’enroulement et de déroulement. Les barres d'air ioniques haute tension neutralisent ces charges et améliorent la sécurité opérationnelle.
Les environnements de fabrication textile bénéficient également du contrôle électrostatique. Les charges statiques dans les fibres peuvent créer une contamination du produit, un enchevêtrement des matériaux et un inconfort pour l'opérateur. Les barres d'air ioniques améliorent la stabilité de la production et la cohérence du produit.
Industrie |
Application principale |
Avantages |
|---|---|---|
Électronique |
Protection ESD |
Empêche les dommages aux composants |
Impression |
Réduction de la poussière |
Améliore la qualité d'impression |
Conditionnement |
Séparation des matériaux |
Améliore l’efficacité de l’automatisation |
Film plastique |
Neutralisation des charges |
Améliore la sécurité |
Textiles |
Élimination statique des fibres |
Réduit l'enchevêtrement |
Semi-conducteurs |
Protection des salles blanches |
Améliore le taux de rendement |
À mesure que l’automatisation et la vitesse de production continuent d’augmenter, la demande de solutions d’ionisation efficaces devrait croître régulièrement dans plusieurs secteurs industriels.
Un nettoyage régulier, une inspection de la tension, une vérification du débit d'air et une maintenance de l'émetteur sont essentiels pour maintenir des performances stables et prolonger la durée de vie de l'équipement.
Les aiguilles émettrices accumulent de la poussière et des contaminants pendant le fonctionnement. Les émetteurs sales réduisent la production d'ions et créent des conditions de décharge instables. Les intervalles de nettoyage dépendent des niveaux de contamination environnementale et de la durée de fonctionnement.
L'inspection de la tension garantit que le générateur haute tension fonctionne selon les paramètres spécifiés. L'instabilité de la tension peut indiquer un vieillissement du transformateur, des dommages au circuit ou des problèmes d'alimentation électrique.
Les systèmes de circulation d'air nécessitent également un entretien car les passages d'air bloqués réduisent l'efficacité du transport des ions. Les filtres et les conduites d'air comprimé doivent être inspectés régulièrement pour maintenir une bonne performance de débit d'air.
Les méthodes de dépannage courantes incluent :
Vérification des connexions de mise à la terre
Contrôle de l'usure de l'émetteur
Test de sortie haute tension
Nettoyage des électrodes de décharge
Vérification de la pression du débit d'air
Surveillance des valeurs de l'équilibre ionique
Les programmes de maintenance préventive contribuent à réduire les temps d'arrêt imprévus et à améliorer la fiabilité opérationnelle à long terme dans les environnements de production industrielle.
La sélection d'une barre d'air ionique haute tension appropriée nécessite d'évaluer les exigences de l'application, la distance de travail, les besoins en débit d'air, les conditions environnementales, les normes de sécurité et les coûts de maintenance.
Différentes applications industrielles nécessitent différentes capacités d'ionisation. Les lignes de production à grande vitesse peuvent nécessiter des temps de décroissance statique plus rapides, tandis que les environnements de salle blanche nécessitent des performances d'équilibre ionique extrêmement stables.
La distance de fonctionnement est l'un des facteurs de sélection les plus importants. Les applications longue distance nécessitent une production d'ions plus forte et des systèmes de flux d'air optimisés pour maintenir une neutralisation efficace.
Les conditions environnementales influencent également le choix de l'équipement. Les environnements poussiéreux ou humides nécessitent une isolation améliorée, des matériaux résistants à la corrosion et une protection plus forte contre la contamination.
Les acheteurs industriels comparent souvent les facteurs suivants avant d’acheter :
Facteur de sélection |
Importance |
|---|---|
Efficacité d'ionisation |
Détermine la vitesse d'élimination statique |
Stabilité de l'équilibre ionique |
Améliore la précision de la neutralisation |
Certification de sécurité |
Assure la conformité opérationnelle |
Exigences d'entretien |
Influence les coûts d’exploitation à long terme |
Résistance environnementale |
Améliore la durabilité |
Consommation d'énergie |
Affecte l’efficacité opérationnelle |
Une évaluation minutieuse de ces paramètres permet de garantir une intégration optimale du système et des performances opérationnelles à long terme.
La future technologie des barres d'air ioniques haute tension évolue vers un contrôle intelligent, une efficacité énergétique, une conception compacte, une faible génération d'ozone et une automatisation industrielle intégrée.
Les environnements industriels modernes nécessitent de plus en plus de solutions de fabrication intelligentes. Les barres d'air ioniques intelligentes équipées de capteurs et d'interfaces de communication peuvent surveiller les conditions de fonctionnement en temps réel et ajuster automatiquement les paramètres de sortie.
L'efficacité énergétique devient de plus en plus importante à mesure que les fabricants cherchent à réduire les coûts d'exploitation et l'impact environnemental. Les alimentations à découpage avancées et les conceptions de circuits optimisées contribuent à réduire la consommation d'énergie tout en conservant de fortes performances d'ionisation.
La technologie à faible génération d’ozone constitue une autre direction majeure du développement. Les systèmes traditionnels à décharge corona peuvent générer de l'ozone pendant leur fonctionnement. La conception améliorée des électrodes et le contrôle optimisé de la tension aident à minimiser la production d'ozone tout en maintenant une ionisation efficace.
Les conceptions compactes et modulaires facilitent également l’installation dans les lignes de production automatisées modernes. Des encombrements d'équipement plus petits permettent une intégration flexible dans les systèmes robotiques, les systèmes de convoyeurs et les environnements de fabrication à haute densité.
Les améliorations technologiques futures pourraient inclure :
Surveillance des performances basée sur l'IA
Systèmes de diagnostic à distance
Émetteurs automatiques autonettoyants
Contrôle avancé de l'équilibre ionique
Circuits électriques optimisés en énergie
Intégration Internet industriel
Ces innovations continueront d’améliorer la fiabilité, l’efficacité et l’intelligence des systèmes de barres d’air ioniques haute tension dans diverses applications industrielles.
Les barres d'air ioniques haute tension jouent un rôle essentiel dans les systèmes de contrôle électrostatique industriels modernes. Leur principe de fonctionnement est basé sur la génération d'ions haute tension et la neutralisation des charges assistée par flux d'air, permettant une élimination efficace de l'électricité statique dans un large éventail d'environnements de fabrication.
Les performances globales de ces systèmes dépendent fortement de la structure du circuit, de la stabilité de la tension, de la conception de l'émetteur, de la gestion du flux d'air et de l'adaptabilité à l'environnement. Les paramètres techniques tels que l'équilibre ionique, le temps de décroissance statique et la distance de fonctionnement influencent directement l'efficacité opérationnelle et la qualité du produit.
À mesure que l’automatisation industrielle continue de progresser, la technologie des barres d’air ioniques haute tension évolue vers des solutions plus intelligentes, plus sûres et plus économes en énergie. Comprendre les principes des circuits et les paramètres techniques de ces systèmes aide les fabricants à sélectionner les équipements appropriés, à optimiser les performances de production et à garantir une fiabilité opérationnelle à long terme.
