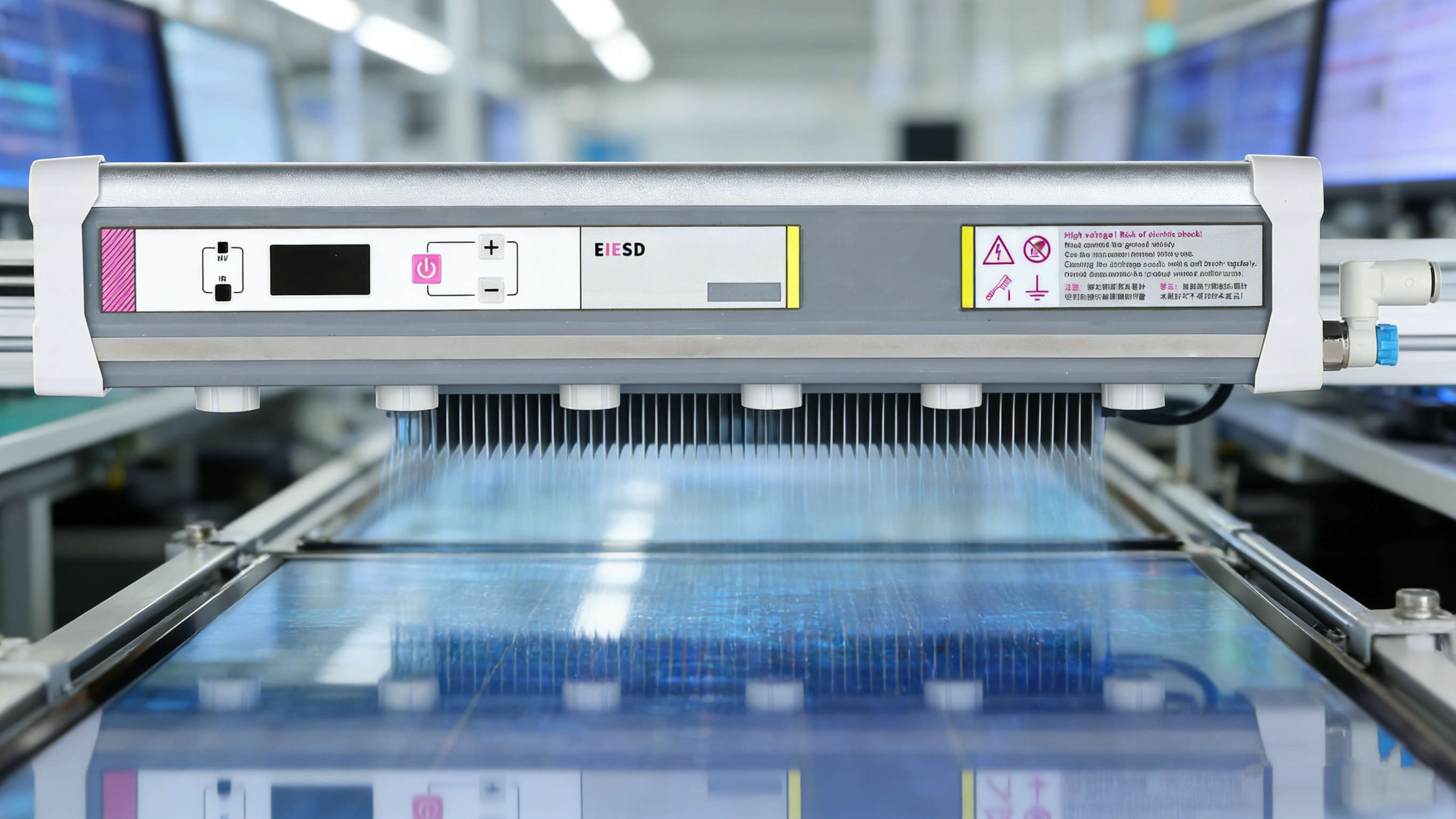

Les barres d'air ionisantes sont largement utilisées pour l'atténuation des décharges électrostatiques (ESD) dans des secteurs tels que la fabrication de semi-conducteurs, le traitement de films rouleau à rouleau, l'assemblage électronique de précision, l'emballage pharmaceutique et les systèmes d'automatisation à grande vitesse. Dans de nombreuses lignes de production modernes, les matériaux se déplacent à des vitesses élevées, ce qui entraîne une accumulation rapide de charges électrostatiques due aux effets triboélectriques, à la séparation des contacts et aux interactions de friction. Dans de telles conditions, le taux de génération de charge statique peut dépasser la capacité de neutralisation des systèmes d’ionisation conventionnels s’il n’est pas correctement conçu.
Cet article présente une étude complète des caractéristiques de réponse dynamique des barres d'air ionisantes fonctionnant dans des environnements d'accumulation électrostatique à grande vitesse. Il analyse les mécanismes physiques régissant la génération de charges, la cinétique de décharge corona, le transport d'ions, la formation de charges d'espace, la délivrance assistée par le flux d'air et les effets de rétroaction. Le comportement transitoire de la neutralisation sous des densités de charge variant rapidement est modélisé à l'aide d'équations de transport de charge dépendant du temps. Des stratégies d'ingénierie au niveau du système sont proposées pour améliorer la vitesse de réponse, la stabilité, l'équilibre ionique et la fiabilité dans des conditions électrostatiques extrêmes.
L'accumulation de charges électrostatiques dans les environnements industriels provient de :
Charge triboélectrique entre matériaux
Processus de contact et de séparation
Friction entre les films en mouvement et les rouleaux
Flux de fluide dans les pipelines
Transport de poudre
Systèmes de traitement de bandes à grande vitesse
Dans les lignes de fabrication à grande vitesse, les vitesses de surface peuvent dépasser plusieurs mètres par seconde. Le taux d'accumulation de charges peut atteindre des kilovolts par seconde, créant des champs électrostatiques dynamiques qui évoluent rapidement dans l'espace et dans le temps.
Les barres d'air ionisantes doivent répondre dynamiquement à :
Charge de surface en augmentation rapide
Modification de la distribution du champ électrique
Déplacer des cibles chargées
Demande ionique en fonction du temps
Contrairement aux scénarios statiques, l’accumulation de charges à grande vitesse introduit de forts effets transitoires et une rétroaction non linéaire entre la génération d’ions et les champs externes.
Comprendre les caractéristiques de réponse dynamique des barres d'air ionisantes est essentiel pour prévenir les événements ESD, les défauts de produits et l'instabilité opérationnelle.
Lorsque deux matériaux entrent en contact et se séparent, les électrons sont transférés en fonction de leurs positions relatives dans la série triboélectrique. La densité de charge de surface σsigma σ peut augmenter rapidement avec des cycles de contact répétés.
Taux de génération de charges :
dQdt=f(v,A,Δϕ) rac{dQ}{dt} = f(v, A, Delta phi) d t d Q = f ( v ,A ,Δ ϕ )
Où:
vv v = vitesse relative
AA A = zone de contact
ΔϕDelta phi Δ ϕ = différence de fonction de travail
Une vitesse plus élevée augmente la fréquence de contact, augmentant ainsi le taux de génération de charge.
La tension de surface est liée à la charge et à la capacité :
=QCV = rac{Q}{C} V = CQV
Pour les films isolants à faible capacité, même de petites charges produisent une haute tension. Une accumulation rapide entraîne des pics de tension.
Lorsque des surfaces chargées se déplacent sous un ioniseur :
La distribution du champ électrique change continuellement.
La densité de charge varie spatialement.
La demande en ions devient dépendante du temps.
L'ioniseur doit neutraliser la charge dans un temps d'exposition limité.
Les barres d'air ionisantes génèrent des ions via une décharge corona provenant d'aiguilles émettrices pointues. Intensité du champ électrique près de la pointe :
E≈VrE approx rac{V}{r} E ≈ r V
Où:
VV V = tension appliquée
rr r = rayon de pointe
Lorsque EE E dépasse le seuil de claquage de l'air (~3 × 10^6 V/m), une ionisation se produit.
Les ions générés sont transportés par :
Dérive du champ électrique
Convection du flux d'air
Diffusion
En cas d’accumulation de charges à grande vitesse, la demande d’ions devient dynamique.
L'équation d'évolution de la charge de surface :
dQsdt=Gcharge−Gneutralisation rac{dQ_s}{dt} = G_{charge} - G_{neutralisation} d t d Q s= G c ha r g e − G n e u t r a l i z a t i o n
Où:
GchargeG_{charge} G c ha r g e = taux d'accumulation des charges
GneutralisationG_{neutralisation} G n e u t r a l i z a t i no = taux de neutralisation des ions
Taux de neutralisation :
Gneutralisation=nμEAG_{neutralisation} = n mu EA G e u t r a i l z a t i o n n = n μ E A
Où:
nn n = densité ionique
μmu μ = mobilité ionique
EE E = champ électrique
AA A = zone d'interaction efficace
Si Gcharge>GneutralizationG_{charge} > G_{neutralization} G c ha r g e > G neu t r a i l z a t i n o , la tension augmente .
La constante du temps de réponse :
τ=CG au = rac{C}{G} τ = G C
Pour les environnements à grande vitesse, τ au τ doit être bien inférieur au temps d'exposition.
La décharge corona est presque instantanée une fois le seuil de tension dépassé. Cependant:
Temps de réponse de l'alimentation
Fréquence de modulation d'impulsions
Circuit de contrôle interne
introduire un délai de la microseconde à la milliseconde.
Dans les systèmes à grande vitesse, ce délai peut influencer les performances.
Vitesse de dérive des ions :
=μEv = mu E v = μEv
Mobilité typique :
μ≈1−2×10−4 m2/(V⋅s)mu approx 1-2 imes 10^{-4} , m^2/(V cdot s) μ ≈ 1− 2× 10− 4m 2/( V ⋅ s)
À une intensité de champ de 1 000 V/m :
v≈0,1−0,2 m/sv environ 0,1-0,2 , m/s v ≈ 0.1− 0.2m/s
Si la vitesse de surface dépasse la vitesse de dérive des ions, l’assistance au flux d’air devient critique.
Flux ionique total :
J=n(μE+vair)J = n(mu E + v_{air}) J = n ( μ E + v ai r )
Un débit d'air élevé (5 à 20 m/s) domine l'administration d'ions dans les systèmes Web à évolution rapide.
Le flux d'air réduit considérablement le temps de réponse.
Une production d'ions élevée crée une charge d'espace à proximité de l'émetteur.
La charge d'espace modifie le champ électrique :
∇2ϕ=−ρε0 abla^2 phi = - rac{ ho}{varepsilon_0} ∇ 2ϕ = − ε 0ρ
En cas d'accumulation rapide de charges, un champ de surface puissant peut attirer les ions de manière asymétrique, provoquant une concentration localisée du nuage d'ions.
L'augmentation de la tension de surface améliore le champ électrique à proximité de l'émetteur, augmentant ainsi le taux de génération d'ions.
Cette rétroaction négative contribue à la stabilisation.
Cependant, un champ excessif peut provoquer des micro-arcs.
La capacité de production d’ions est limitée par :
Limite de courant d'alimentation
Stabilité de la décharge corona
Contraintes de génération d'ozone
Au-delà d'un certain taux de charge, la neutralisation sature.
Dans certains systèmes DC pulsés :
Chargement rapide
Neutralisation retardée
Surcompensation
peut produire des oscillations de tension.
Indicateurs clés :
Temps de neutralisation sous charge dynamique
Taux de redevance maximal indemnisable
Stabilité de la tension résiduelle
Dérive de l'équilibre ionique
Production d'ozone à haut rendement
Avantages :
Conception simple
Génération continue d'ions bipolaires
Limites:
Moins flexible face aux demandes de polarité changeant rapidement
Avantages :
Largeur d'impulsion réglable
Contrôle dynamique de l'équilibre ionique
Réponse adaptative plus rapide
Mieux adapté aux environnements de charge dynamique à grande vitesse.
Méthodes :
Tension plus élevée
Réseaux multi-aiguilles
Géométrie de pointe optimisée
Une distance plus courte réduit le temps de transport des ions.
Cependant, une valeur trop courte peut entraîner une instabilité du champ.
Garantit que les ions atteignent les surfaces en mouvement rapide avant la recombinaison.
Installez des capteurs de champ électrostatique.
Ajustez la sortie de manière dynamique :
Voutput=f(Vsurface,dV/dt)V_{output} = f(V_{surface}, dV/dt) V o u tp u t = f ( V su r f a ce ,d V /d t )
Plusieurs ioniseurs placés le long du chemin de mouvement assurent une neutralisation par étapes.
Vitesse du film : 5–10 m/s
Charge triboélectrique élevée.
Solution:
Barres haute densité multi-émetteurs
Fort flux d'air
Contrôle DC pulsé
Un mouvement robotique rapide crée une charge transitoire.
Solution:
Ioniseurs localisés
Systèmes pulsés à réponse rapide
Intégration du flux d'air pour salle blanche
Les emballages en plastique accumulent rapidement des charges.
Solution:
Ionisation à grande échelle
Baies redondantes
Contrôle adaptatif
Limite de courant d'alimentation
Érosion des émetteurs à haut rendement
Augmentation de la production d’ozone
Bruit et EMI
Fréquence d'entretien
Équations couplées :
équation de Poisson
Équation de continuité
Équation de dérive-diffusion
Navier – Stokes (pour le flux d'air)
La simulation numérique via la modélisation par éléments finis (FEM) prédit :
Distribution de champ transitoire
Evolution de la densité ionique
Décroissance de la tension de surface
Augmentation du rendement élevé :
Consommation d'énergie
Stress thermique
Concentration d'ozone
La conception doit équilibrer la vitesse de réponse et la sécurité environnementale.
Compensation dynamique basée sur l'IA
Imagerie électrostatique en temps réel
Émetteurs nanostructurés à haut rendement
Réseaux d'ionisation intelligents distribués
Electronique de puissance ultra-rapide
Dans les environnements d’accumulation électrostatique à grande vitesse, les barres d’air ionisantes fonctionnent dans des conditions dynamiques et non linéaires. Leur efficacité dépend :
Taux de génération d'ions
Vitesse de transport des ions
Comportement de charge d'espace
Aide à la circulation de l'air
Mécanismes de contrôle adaptatifs
La capacité d’un ioniseur à répondre rapidement à des taux de génération de charges élevés détermine son adéquation à la fabrication moderne à grande vitesse.
Des performances optimales nécessitent l’intégration de :
Sortie d'ions haute densité
Alimentation à réponse rapide
Contrôle de rétroaction intelligent
Positionnement mécanique correct
Gestion environnementale
Les futurs systèmes combineront l’optimisation de la physique des plasmas avec des algorithmes adaptatifs en temps réel pour garantir une neutralisation stable et efficace même dans des conditions électrostatiques dynamiques extrêmes.
