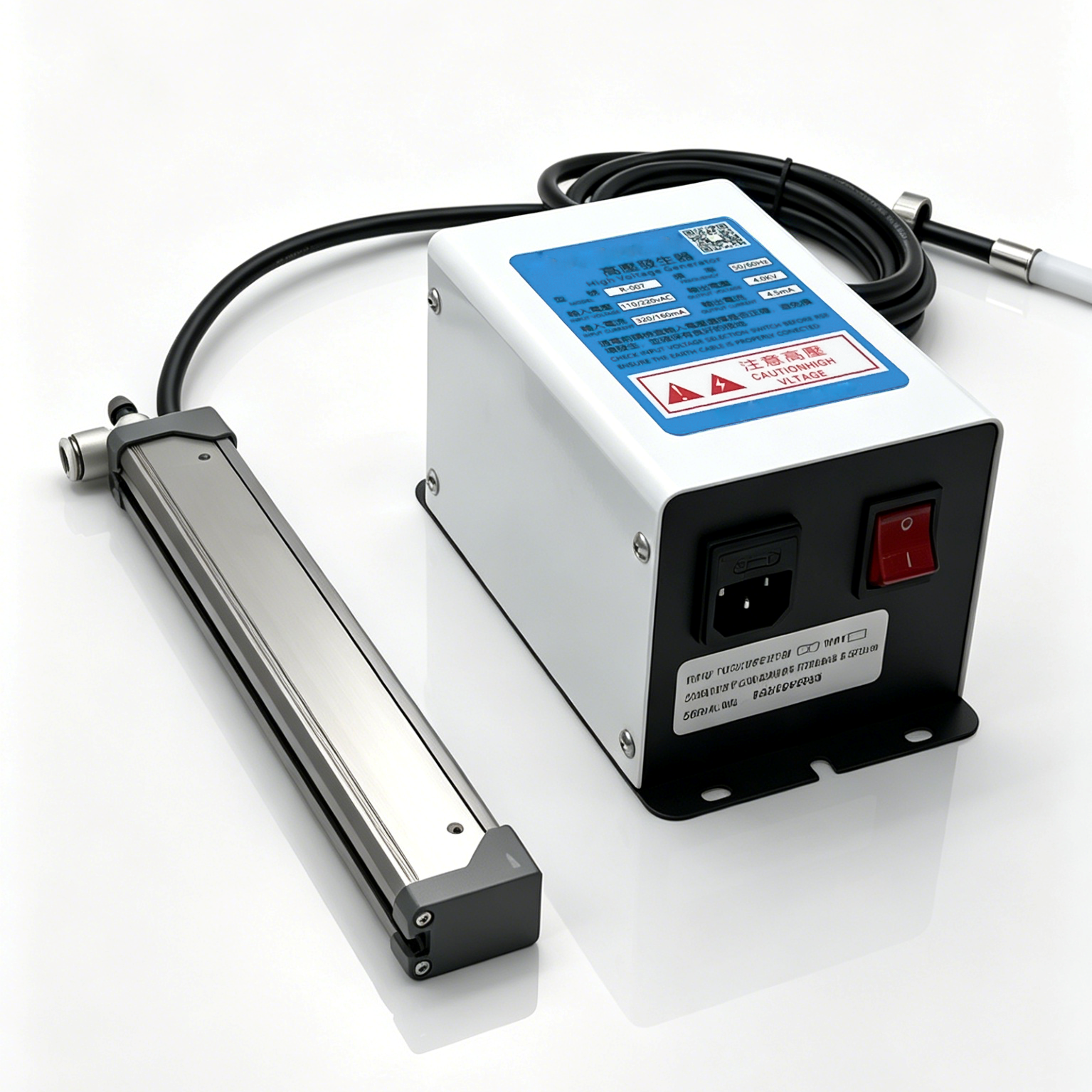

La distance d'installation d'une barre à air ionisante a une influence directe sur la vitesse de neutralisation statique, la distribution des ions, la couverture du traitement et la stabilité globale du processus. Dans les environnements industriels tels que la fabrication de produits électroniques, le traitement de films plastiques, l'impression, l'emballage, la production de semi-conducteurs, le revêtement, le laminage, la conversion et l'assemblage automatisé, même une barre d'air ionisante correctement sélectionnée peut avoir de mauvais résultats si elle est installée trop près ou trop loin du matériau chargé.
Choisir la bonne distance d’installation nécessite donc plus que trouver suffisamment d’espace physique au-dessus d’un convoyeur ou d’une ligne de production. Les ingénieurs doivent évaluer la densité ionique, les dimensions cibles, la vitesse du matériau, le débit d'air, la tension statique, la géométrie de la machine, le mouvement du produit, l'état de l'émetteur et le niveau électrostatique résiduel requis. La distance optimale est la position qui permet aux ions d’atteindre efficacement la totalité de la cible tout en maintenant une concentration ionique suffisante pour une neutralisation rapide et stable.
La distance d'installation correcte pour une barre d'air ionisante est la distance à laquelle la cible reçoit une densité d'ions positifs et négatifs suffisante sur toute la zone de traitement tout en atteignant le temps de décroissance statique requis. La distance finale doit être déterminée en fonction de la plage de fonctionnement de l'ioniseur, de la largeur de la cible, de la vitesse de production, du débit d'air, de la structure de la machine et des mesures électrostatiques réelles plutôt qu'en utilisant une distance universelle pour chaque application.
En général, une distance plus courte peut fournir une concentration ionique plus forte et une neutralisation plus rapide, tandis qu'une distance plus longue peut augmenter la propagation géométrique des ions mais réduire la densité ionique. Cela crée un équilibre entre la force du traitement et la largeur de couverture. La position d'installation correcte doit donc être sélectionnée grâce à une combinaison de calculs techniques et de vérifications pratiques.
Cet article explique comment la distance d'installation affecte les performances de la barre d'air ionisante, comment calculer une distance de départ appropriée, comment ajuster la position pour différentes conditions de production et comment vérifier l'installation finale à l'aide de mesures électrostatiques.
La distance d'installation est importante car elle détermine l'efficacité avec laquelle les ions positifs et négatifs se déplacent des points émetteurs vers la surface chargée et affecte donc directement la densité ionique, la vitesse de désintégration statique et la couverture du traitement.
Une barre d'air ionisante génère des ions positifs et négatifs autour de ses points émetteurs. Ces ions doivent voyager dans l’air ambiant avant d’atteindre le matériau chargé. Plus cette distance de déplacement est grande, plus les ions ont la possibilité de se recombiner, de se disperser ou d'être attirés vers des objets proches du sol.
Lorsque la barre est positionnée dans une plage de travail appropriée, une grande proportion des ions générés peut atteindre la cible et neutraliser efficacement la charge de surface. Si la barre est installée à une distance inappropriée, la concentration en ions disponibles peut devenir trop faible ou la zone de traitement peut devenir inégale.
La distance d'installation affecte également la relation entre la largeur de traitement et la vitesse de neutralisation. Une installation rapprochée peut produire un champ ionique relativement concentré, tandis qu'une plus grande distance permet au champ ionique de s'étendre sur une région plus large. Les ingénieurs doivent donc équilibrer les exigences de couverture avec les performances de décroissance statique requises.
| Facteur de performance | Effet de la distance d'installation |
|---|---|
| Densité ionique | Diminue généralement à mesure que la distance augmente |
| Vitesse de décroissance statique | Devient généralement plus lent à mesure que la distance augmente |
| Couverture géométrique | Peut devenir plus large à mesure que la distance augmente |
| Couverture des bords | Peut s'améliorer géométriquement mais peut s'affaiblir si la densité ionique devient trop faible |
| Influence du flux d'air | Devient généralement plus important sur de longues distances |
| Influence des objets mis à la terre | Peut augmenter lorsque le trajet ionique est plus long |
Pour cette raison, la distance d'installation doit être traitée comme un paramètre technique important plutôt que comme une simple dimension de montage mécanique.
Lorsqu'une barre d'air ionisante est installée trop près de la cible, le champ ionique peut devenir trop concentré, la largeur de traitement peut devenir plus étroite et des limitations de sécurité mécaniques ou électriques peuvent être créées en fonction de la conception de l'équipement et de l'environnement du processus.
L'installation de la barre d'air ionisante plus près du matériau peut augmenter la concentration d'ions atteignant la surface chargée. Cela améliore souvent les performances de désintégration statique car les ions ont un chemin plus court à parcourir. Pour les applications nécessitant une neutralisation rapide, une distance de travail relativement courte peut donc être bénéfique.
Cependant, se rapprocher n’est pas toujours mieux. Si la cible est plus large que la distribution efficace des ions sur cette courte distance, le centre du matériau peut recevoir un traitement puissant tandis que les bords extérieurs reçoivent moins d'ions. Une barre qui semble puissante lors d'une mesure du point central peut néanmoins fournir une couverture totale inadéquate.
Une autre préoccupation est le jeu mécanique. Les films, feuilles, produits, accessoires ou composants de robot en mouvement peuvent se déplacer pendant le fonctionnement. Installer l'ioniseur trop près peut augmenter le risque de contact avec le produit ou les composants de la machine. Un dégagement suffisant doit donc être maintenu pour les mouvements de production, les vibrations et la maintenance normaux.
Une courte distance d'installation peut être très efficace lorsque la longueur d'ionisation active couvre déjà la cible complète et qu'un espace physique suffisant est disponible. Cependant, ce choix ne doit pas être effectué sans tenir compte de la couverture et du mouvement de la machine.
Lorsqu'une barre d'air ionisante est installée trop loin de la surface chargée, les ions se propagent sur une plus grande surface et la densité des ions diminue, ce qui peut entraîner une décroissance statique plus lente, une neutralisation inégale et une tension électrostatique résiduelle plus élevée.
À mesure que les ions s’éloignent des points émetteurs, ils se dispersent dans un plus grand volume d’air. Cela peut créer une zone de traitement géométrique plus large, mais le nombre d’ions utiles atteignant chaque unité de surface diminue normalement. Le résultat peut être une ionisation plus large mais plus faible.
Au cours d'un long trajet, les ions positifs et négatifs peuvent également se recombiner avant d'atteindre la cible. Les structures de machines mises à la terre à proximité peuvent attirer les ions loin de la surface prévue. Les courants d’air peuvent rediriger davantage le flux d’ions, en particulier dans les environnements de production ouverts.
Par conséquent, augmenter la distance d’installation simplement pour obtenir une couverture plus large peut être trompeur. La zone de traitement peut paraître géométriquement plus large alors que les performances de décroissance statique deviennent insuffisantes pour le processus réel.
Si les performances d'élimination de l'électricité statique diminuent considérablement après l'éloignement de la barre, l'installation doit être ajustée ou le dispositif d'ionisation global doit être reconsidéré.
La distance d'installation affecte le temps de décroissance statique, car plus les ions doivent voyager loin, plus il faut généralement de temps pour qu'un nombre suffisant d'ions positifs ou négatifs atteignent la surface chargée et neutralisent le potentiel électrostatique existant.
Le temps de décroissance statique est l’un des indicateurs de performance les plus utiles lors de l’évaluation d’une barre à air ionisante. Il décrit la rapidité avec laquelle le système peut réduire un potentiel électrostatique dans des conditions définies. Dans la production industrielle, un temps de décroissance plus court permet généralement un contrôle plus efficace lorsque les matériaux se déplacent rapidement.
À des distances de travail plus courtes, les ions atteignent généralement la cible plus efficacement car le temps de trajet et la dispersion sont moindres. Cela peut entraîner une réduction plus rapide de la tension électrostatique. À mesure que la distance augmente, la concentration en ions diminue et le temps de désintégration peut s'allonger.
Cependant, le temps de décroissance doit toujours être évalué en même temps que la couverture. Une distance très courte peut produire d'excellentes performances de désintégration au centre mais une couverture insuffisante sur les bords extérieurs. La meilleure position n’est donc pas nécessairement la distance la plus courte possible mais la distance qui offre des performances de décroissance acceptables sur toute la largeur du traitement.
| Distance d'installation relative | Densité ionique | Décroissance attendue Performance | Caractéristiques de couverture |
|---|---|---|---|
| Court | Haut | Généralement rapide | Plus concentré |
| Moyen | Modéré | Équilibré | Couverture équilibrée |
| Long | Inférieur | Généralement plus lent | Dispersion géométrique plus large |
Ces relations sont des tendances techniques générales plutôt que des spécifications fixes. Les performances réelles de désintégration dépendent de la conception de l’ioniseur, de l’état de l’émetteur, du débit d’air, du matériau cible, de l’humidité et des structures environnantes.
L'augmentation de la distance d'installation peut élargir le champ ionique géométrique, mais une couverture efficace ne s'améliore que si une densité ionique suffisante reste disponible sur toute la zone cible.
La couverture ionique est influencée par la façon dont les ions positifs et négatifs se propagent après avoir quitté les points émetteurs. A courte distance, le champ ionique reste relativement concentré. À une plus grande distance, les ions peuvent se propager latéralement et potentiellement atteindre des zones situées au-delà de la longueur de l'émetteur actif.
Une relation géométrique simplifiée peut être utilisée pour comprendre ce concept :
W Couverture ≈ L actif + tan 2D (θ)
Où W couverture représente la largeur de couverture théorique, L active représente la longueur d'ionisation active, D représente la distance de travail et θ représente l'angle de dispersion effectif des ions.
Cette formule est utile pour comprendre la géométrie, mais elle ne doit pas être utilisée comme calcul de performances universel. La dispersion des ions n'est pas nécessairement uniforme et la couverture efficace réelle doit être confirmée par des mesures statiques.
| Condition d'installation | Largeur de couverture potentielle | Force ionique | Considérations relatives à l'application typique |
|---|---|---|---|
| Fermer la position | Plus étroit | Plus fort | Utile pour une neutralisation locale rapide |
| Position modérée | Équilibré | Modéré | Convient à de nombreuses lignes de production |
| Position éloignée | Plus large | Plus faible | Nécessite une vérification minutieuse des performances |
La distance d'installation correcte doit donc fournir à la fois une largeur suffisante et une densité ionique suffisante. Une couverture qui ne peut pas réduire la tension statique requise ne constitue pas une couverture efficace.
Une vitesse de production plus élevée nécessite généralement une ionisation plus forte et plus rapide, ce qui peut rendre plus importante une distance d'installation effective plus courte car le matériau reste moins longtemps à l'intérieur de la zone de traitement.
Lorsqu'un produit traverse une zone d'ionisation, la barre d'air ionisante ne dispose que d'un temps limité pour réduire la charge électrostatique. Plus le matériau se déplace rapidement, plus ce temps d'exposition devient court.
Le temps d'exposition peut être calculé à l'aide de :
Temps d'exposition = durée de traitement efficace/vitesse du matériau
Si la longueur effective de traitement est de 0,30 mètre et que le matériau se déplace à une vitesse de 1 mètre par seconde, le temps d'exposition est de 0,30 seconde. Si la vitesse de production augmente jusqu'à 3 mètres par seconde, le temps d'exposition diminue à 0,10 seconde.
À vitesse plus élevée, une longue distance de travail peut entraîner une concentration ionique insuffisante pendant cette courte période de traitement. Réduire la distance peut améliorer la délivrance des ions, à condition que la cible reste entièrement couverte.
| Durée de traitement | Vitesse de production | Temps d'exposition |
|---|---|---|
| 0,30 m | 0,5 m/s | 0,60 s |
| 0,30 m | 1,0 m/s | 0,30 s |
| 0,30 m | 2,0 m/s | 0,15 s |
| 0,30 m | 3,0 m/s | 0,10 s |
Pour les lignes de production à grande vitesse, la distance d'installation doit donc être sélectionnée en combinaison avec les exigences de vitesse de ligne et de décroissance statique plutôt qu'indépendamment.
Le flux d'air influence la distance d'installation car l'air en mouvement peut aider à transporter les ions vers la cible, mais un flux d'air incontrôlé peut rediriger les ions et réduire la cohérence de la neutralisation statique, en particulier à de plus grandes distances de travail.
Dans de nombreux environnements industriels, les ions ne voyagent pas dans l’air immobile. Les ventilateurs de refroidissement, les systèmes de ventilation, l'air comprimé, les systèmes d'échappement, le flux d'air des salles blanches, les films en mouvement et le mouvement des machines peuvent tous modifier la direction et la vitesse du transport des ions.
Lorsque le flux d’air est dirigé de la barre d’air ionisante vers la surface chargée, il peut améliorer le transport des ions et permettre un traitement efficace sur une plus grande distance. Ceci est particulièrement utile lorsque la géométrie de la machine empêche un montage rapproché.
Cependant, un flux d’air croisé peut avoir l’effet inverse. Si l'air se déplace latéralement à travers la zone de traitement, les ions peuvent être déplacés vers un côté. Le côté faisant face au flux d’air peut recevoir moins d’ionisation tandis que le côté opposé en reçoit davantage, créant un contrôle statique inégal.
Les longues distances d’installation sont généralement plus sensibles au flux d’air car les ions passent plus de temps à voyager dans l’air ambiant. Par conséquent, le débit d’air doit toujours être évalué lors de la sélection de la position de montage finale.
La géométrie cible affecte la distance d'installation car les matériaux plats, les surfaces courbes, les objets encastrés, les convoyeurs, les produits tridimensionnels et les composants irréguliers nécessitent des chemins ioniques et des modèles de couverture différents.
Les matériaux plats tels que les films, le papier, les feuilles de plastique ou les circuits imprimés sont relativement faciles à traiter car la barre d'air ionisante peut souvent être montée parallèlement à la cible. La distance de travail reste presque constante sur toute la surface.
Les produits tridimensionnels sont plus compliqués. Différentes parties de l'objet peuvent être positionnées à différentes distances de la barre. Une zone surélevée peut recevoir une forte ionisation tandis qu’une zone en retrait en reçoit beaucoup moins. Dans ces applications, une distance plus grande peut parfois améliorer la couverture géométrique, mais la réduction de la densité ionique qui en résulte doit être prise en compte.
Les surfaces incurvées, les plateaux, les conteneurs et les pièces comportant des évidements profonds peuvent nécessiter un montage incliné ou plusieurs positions d'ionisation. Au lieu de compter sur une barre distante pour atteindre chaque surface, plusieurs directions de traitement peuvent fournir une neutralisation statique plus cohérente.
| du type de cible | Considérations relatives à l'installation |
|---|---|
| Film plat | Maintenir une distance parallèle constante sur toute la largeur |
| Matériau de la feuille | Tenir compte des vibrations et des mouvements de la feuille |
| Produits de convoyeur | Tenir compte des différences de hauteur des produits |
| Pièces tridimensionnelles | Évaluer plusieurs directions de traitement |
| Surfaces encastrées | Envisagez une assistance à la circulation de l'air ou des positions d'ionisation supplémentaires |
| Produits courbes | Vérifier la variation de distance sur la surface |
Par conséquent, la distance d'installation doit toujours être mesurée par rapport à la surface réellement chargée plutôt que simplement par rapport au châssis de la machine.
La distance d'installation doit être sélectionnée en fonction du processus spécifique, y compris le type de matériau, la vitesse de production, la taille cible, l'espace de montage disponible, le débit d'air et la réduction statique requise.
Différentes applications industrielles imposent différentes exigences à une barre d'air ionisante. Un convoyeur lent transportant de gros produits en plastique peut tolérer une distance de traitement plus longue car le temps d'exposition est relativement long. Une ligne de film à grande vitesse peut nécessiter une distance plus courte car la charge doit être neutralisée très rapidement.
La production électronique peut nécessiter une faible tension résiduelle constante plutôt que de simplement réduire une forte charge statique. Dans de tels cas, un équilibre ionique stable et une couverture reproductible peuvent être plus importants que la maximisation de la largeur du traitement.
Les processus de transformation du plastique génèrent souvent une charge électrostatique élevée lors de la séparation, de l'enroulement, du refendage ou du pelage. L'ioniseur doit être positionné aussi près que possible de l'emplacement où la charge est générée, car le traitement du matériau loin en aval peut entraîner l'apparition de problèmes statiques avant la neutralisation.
| Application | Considération importante en matière de distance |
|---|---|
| Traitement des films plastiques | Équilibrez une dégradation rapide avec une couverture Web complète |
| Impression | Positionnez-vous à proximité des points de génération de charge tout en évitant les composants en mouvement |
| Conditionnement | Tenir compte de la variation de hauteur du produit et du mouvement du convoyeur |
| Assemblage électronique | Donner la priorité à un équilibre ionique stable et à un traitement reproductible |
| Production de semi-conducteurs | Tenez compte de la sensibilité du processus, du débit d’air et du contrôle de la contamination |
| Revêtement et stratification | Positionner à proximité des points de séparation et de contact où la charge se développe |
| Traitement des feuilles | Tenir compte des vibrations de la feuille et des changements de position |
Aucune distance d'installation unique ne peut être appliquée à chaque processus industriel. La meilleure distance dépend toujours du processus.
La meilleure distance d'installation peut être déterminée en commençant dans la plage de fonctionnement recommandée, en mesurant les performances statiques en plusieurs points, en ajustant progressivement la position de la barre et en sélectionnant la distance qui offre une couverture complète avec une tension résiduelle et un temps de décroissance acceptables.
La méthode la plus fiable combine le calcul technique et la mesure réelle. Commencez par identifier la largeur maximale de traitement et déterminez une position de montage pratique dans l’espace disponible de la machine.
Après l'installation, mesurez la tension électrostatique avant et après l'ionisation à plusieurs endroits de la cible. Les mesures doivent inclure le centre, les deux bords et les positions intermédiaires. La machine doit fonctionner à une vitesse de production normale pendant les tests.
Si le centre présente une excellente neutralisation mais que les bords restent chargés, la distance peut être trop courte pour la couverture requise ou la longueur d'ionisation active peut être insuffisante. Si toute la largeur présente une lente réduction statique, la barre est peut-être trop éloignée ou la production d'ions disponible peut être insuffisante pour le processus.
Cette procédure fournit des résultats plus fiables que l'utilisation d'une distance fixe choisie sans tenir compte du processus réel.
Les erreurs courantes incluent l'installation de la barre aussi près que possible sans vérifier la couverture, la monter trop loin pour augmenter la largeur apparente du traitement, ignorer la vitesse de production, négliger le flux d'air et évaluer les performances à un seul point de mesure.
Une erreur courante consiste à supposer que la distance d’installation la plus courte produit toujours les meilleures performances. Même si une courte distance peut augmenter la concentration en ions, elle peut créer une largeur de traitement insuffisante ou des problèmes de jeu mécanique.
Une autre erreur consiste à placer la barre plus loin simplement parce que le champ ionique semble couvrir plus de matière. Si la concentration en ions devient trop faible, les performances de désintégration statique peuvent devenir inacceptables même si la zone géométrique de traitement est large.
Les conditions de test sont également importantes. Mesurer les performances alors que la chaîne de production est à l'arrêt peut produire des résultats trompeurs en raison de l'absence de vitesse du matériau et de débit d'air de la machine. La vérification doit être effectuée dans des conditions de fonctionnement représentatives.
| Erreur courante | Résultat possible | Action corrective |
|---|---|---|
| Installation trop près | Couverture étroite et dégagement insuffisant | Augmentez légèrement la distance et vérifiez les performances des bords |
| Installer trop loin | Désintégration lente et faible densité ionique | Réduire la distance de travail |
| Ignorer la vitesse de la ligne | Temps de traitement insuffisant | Test à vitesse de production maximale |
| Ignorer le flux d'air | Répartition inégale des ions | Test avec ventilation et ventilateurs en fonctionnement |
| Test uniquement au centre | Les performances des bords faibles restent non détectées | Mesurer sur toute la largeur |
| Ignorer le mouvement de la cible | Distance de travail variable | Inclure le mouvement maximum attendu |
| Ignorer les obstacles | Les ions sont interceptés avant d'atteindre la cible | Fournit un chemin d'ions clair |
Éviter ces erreurs permet de maintenir un contrôle statique plus fiable et cohérent.
La distance d'installation peut être optimisée au fil du temps en mesurant périodiquement les performances statiques, en surveillant les changements de processus, en maintenant la propreté de l'émetteur, en vérifiant l'alignement mécanique et en réajustant la position de montage lorsque les conditions de production changent.
Une installation qui fonctionne correctement lors de la première mise en service d’une ligne de production ne reste pas toujours optimale. Les dimensions du produit peuvent changer, la vitesse de la ligne peut augmenter, les systèmes de circulation d'air peuvent être modifiés et de nouveaux composants de machine peuvent être ajoutés à proximité de l'ioniseur.
La contamination des émetteurs peut également modifier la relation apparente entre la distance et les performances. La poussière, les résidus de processus et d'autres contaminants peuvent s'accumuler autour des points émetteurs et réduire la production d'ions utiles. La barre peut alors sembler nécessiter une distance de travail plus courte même si le véritable problème est la maintenance.
Les mouvements mécaniques doivent également être surveillés. Les vibrations, les travaux de maintenance ou les contacts accidentels peuvent modifier la position de montage. Même un petit changement d'angle ou de distance peut affecter la couverture sur les lignes de production sensibles.
Une vérification périodique permet de distinguer les problèmes liés à la distance et d'autres causes telles que la contamination, les changements de débit d'air ou la génération accrue d'électricité statique.
Le choix de la distance d'installation correcte pour une barre d'air ionisante nécessite d'équilibrer la densité ionique, la vitesse de désintégration statique, la largeur de couverture, la vitesse de production, le débit d'air, la géométrie cible, le dégagement de la machine et le niveau électrostatique résiduel requis.
Une distance de travail plus courte permet généralement à davantage d’ions d’atteindre la cible et peut améliorer la vitesse de désintégration statique. Cependant, une distance trop courte peut produire une zone de traitement étroite et un dégagement insuffisant pour déplacer les matériaux. Une distance de travail plus longue peut augmenter la couverture géométrique, mais la densité ionique diminue généralement et la neutralisation peut devenir plus lente.
La distance correcte n'est donc pas simplement la position la plus courte possible ou la distance maximale disponible. C'est la position où la cible complète reçoit suffisamment d'ions positifs et négatifs pour atteindre la réduction statique requise dans le temps de traitement disponible.
La vitesse de production doit être soigneusement étudiée car les matériaux se déplaçant plus rapidement passent moins de temps à l’intérieur de la zone d’ionisation. Le temps d'exposition peut être estimé à l'aide de :
Temps d'exposition = durée de traitement efficace/vitesse du matériau
Le flux d'air, les structures de machines mises à la terre, le mouvement du produit et la géométrie de la cible peuvent influencer davantage la façon dont les ions se déplacent des points émetteurs jusqu'à la surface chargée. Ces facteurs deviennent particulièrement importants lorsque la barre d’air ionisante est installée à une plus grande distance.
La méthode d'installation la plus fiable consiste à commencer dans une plage de fonctionnement appropriée, à mesurer les performances électrostatiques sur plusieurs points de la cible, à faire fonctionner la ligne de production à des vitesses normales et maximales et à ajuster la position de montage jusqu'à ce que la couverture et les performances de décroissance statique répondent aux exigences du processus.
Enfin, la distance d’installation ne doit pas être considérée comme un paramètre permanent qui n’a jamais besoin d’être révisé. Les changements de matériaux, de vitesse de production, de débit d'air, de disposition de la machine, de propreté de l'émetteur et de dimensions du produit peuvent affecter les performances au fil du temps. Des tests et un entretien réguliers permettent de garantir que la barre pneumatique ionisante continue de fournir une neutralisation statique cohérente et efficace dans toute la zone de traitement.
