Comment faire correspondre la barre pneumatique ionique longue/courte avec la longueur de la ligne de production

Comment faire correspondre la barre pneumatique ionique longue/courte avec la longueur de la ligne de production

Dans le secteur manufacturier moderne, les lignes de production constituent l’épine dorsale d’une production efficace et cohérente, couvrant les secteurs de l’électronique et du plastique jusqu’à l’emballage et l’impression. Un composant essentiel mais souvent négligé de ces lignes de production est la barre d'air ionique, un dispositif fixe d'élimination électrostatique conçu pour neutraliser les charges statiques sur les surfaces, empêcher l'accumulation de poussière et éviter les dommages ou les défauts du produit causés par l'électricité statique. Les barres d'air ioniques sont disponibles en différentes longueurs, généralement classées comme courtes (moins de 1 mètre) et longues (1 mètre et plus), et la sélection de la bonne longueur pour correspondre aux dimensions de la ligne de production est essentielle pour optimiser les performances d'élimination électrostatique, réduire les coûts opérationnels et garantir la qualité du produit. Choisir une barre d'air ionique de taille incorrecte, qu'elle soit trop courte pour couvrir toute la largeur de la ligne ou trop longue pour l'espace disponible, peut entraîner une neutralisation statique inégale, des besoins de maintenance accrus et un gaspillage d'énergie, ce qui entrave finalement l'efficacité de la production.

Pour faire correspondre les barres à air ionique longues ou courtes avec la longueur de la ligne de production, vous devez d'abord mesurer avec précision la largeur effective de la ligne de production (la zone réelle nécessitant une élimination électrostatique), prendre en compte la plage de couverture efficace de la barre à air ionique et prendre en compte la vitesse de la ligne de production, le type de produit et les contraintes d'installation. Les barres d'air ioniques courtes (moins de 1 mètre) sont idéales pour les lignes de production étroites (largeur ≤ 0,8 mètre), telles que les petites lignes d'assemblage de composants électroniques ou les lignes de conditionnement étroites. Les barres d'air ioniques longues (1 mètre et plus) conviennent aux lignes de production larges (largeur > 0,8 mètre), y compris les lignes de production de films plastiques à grande échelle, les lignes d'impression grand format ou les systèmes de convoyeurs robustes. Pour les lignes non standard ou extra-larges, de longues barres d'air ioniques modulaires peuvent être épissées pour obtenir une couverture complète, tandis que des barres courtes peuvent être installées en parallèle pour une couverture multipoint sur des lignes de largeur moyenne.

De nombreuses usines de fabrication ont du mal à sélectionner une barre d'air ionique sous-optimale, choisissant souvent une longueur basée uniquement sur des estimations approximatives plutôt que sur des mesures précises et des exigences opérationnelles. Cette surveillance peut entraîner des inefficacités coûteuses, telles que des défauts de produits liés à l'électricité statique, une augmentation des temps d'arrêt pour maintenance et une consommation d'énergie plus élevée. Comprendre les facteurs clés qui influencent le processus d'appariement (des dimensions de la ligne de production et des spécifications des barres d'air ioniques aux conditions environnementales et aux caractéristiques du produit) est essentiel pour prendre une décision éclairée. Cet article détaillera l'ensemble du processus de correspondance étape par étape, fournissant des conseils détaillés sur la mesure de la longueur de la ligne de production, l'évaluation des types de barres à air ionique et la mise en œuvre des meilleures pratiques pour garantir des performances optimales.

Que vous mettiez à niveau une ligne de production existante ou en conceviez une nouvelle, ce guide vous aidera à comprendre les complexités liées à l'adaptation de la longueur de la barre d'air ionique aux dimensions de la ligne de production, garantissant ainsi que votre système d'élimination électrostatique fonctionne avec une efficacité maximale et prend en charge une production cohérente et de haute qualité.

Table des matières

1. Comprendre les barres à air ionique : types courts et longs et leurs fonctions principales

2. Étapes clés pour mesurer la longueur de la ligne de production pour la correspondance des barres d'air ioniques

3. Facteurs déterminant s’il faut choisir une barre à air ionique courte ou longue

4. Guide étape par étape pour faire correspondre la longueur de la barre pneumatique ionique avec la ligne de production

5. Erreurs courantes à éviter lors de l'adaptation des barres à air ionique aux lignes de production

6. Conseils de maintenance et d’optimisation pour les barres à air ionique et les lignes de production adaptées

7. Études de cas réels : correspondance réussie entre les barres à air ionique et les lignes de production

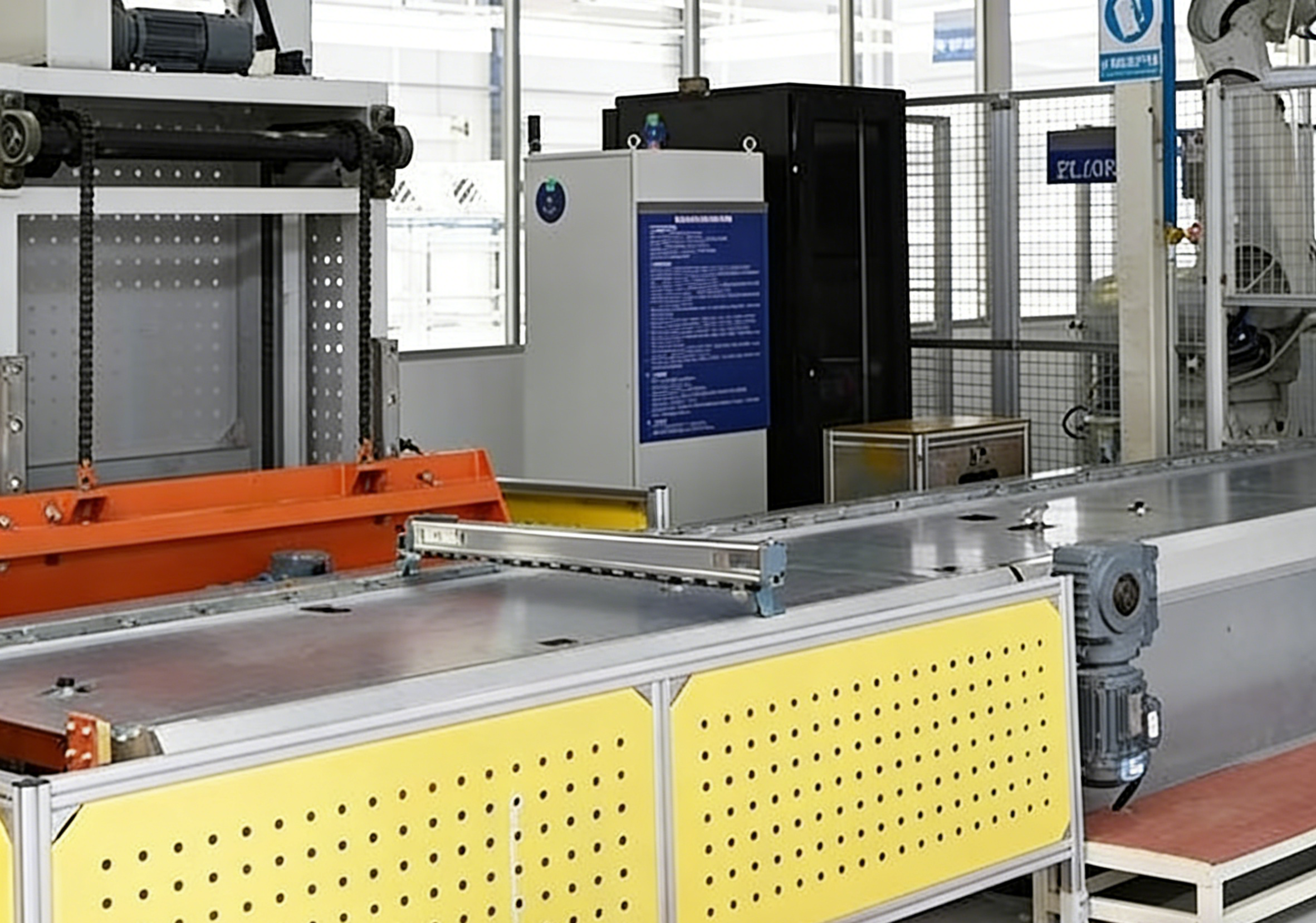

1. Comprendre les barres à air ionique : types courts et longs et leurs fonctions principales

Les barres à air ionique courtes (généralement de 0,2 m à 1 m de longueur) sont compactes, portables et conçues pour les zones de production étroites, tandis que les barres à air ionique longues (1 m à 6 m ou plus) sont des unités plus grandes à installation fixe conçues pour couvrir de larges lignes de production ; les deux types génèrent de l'air ionisé pour neutraliser les charges statiques, mais leur taille, leur couverture et leurs scénarios d'application diffèrent considérablement en fonction des dimensions de la chaîne de production.

Les barres d'air ioniques sont des outils d'élimination électrostatique essentiels dans la fabrication, fonctionnant sur le principe de générer de grandes quantités d'ions positifs et négatifs qui neutralisent les charges statiques sur les surfaces des produits, les équipements ou les bandes transporteuses. Lorsqu'un objet porte une charge négative, il attire les ions positifs de la barre pneumatique ; à l’inverse, les charges positives attirent les ions négatifs, entraînant une neutralisation statique complète. Ce processus évite non seulement les problèmes liés à l'électricité statique tels que le collage des produits, l'adsorption de poussière et les dommages causés par les décharges électrostatiques (ESD), mais améliore également l'efficacité de la production et la qualité des produits dans diverses industries, notamment l'électronique, les plastiques, l'impression et l'emballage.

Pour adapter efficacement les barres à air ionique à la longueur de la ligne de production, il est d'abord nécessaire de faire la distinction entre les types courts et longs, leurs spécifications et leurs fonctions principales. Les barres à air ionique courtes, allant généralement de 0,2 mètre à 1 mètre de longueur, se caractérisent par leur conception compacte, leur installation facile et leur adaptation aux lignes de production à petite échelle ou étroites. Ils sont souvent utilisés dans des applications où l'espace est limité, telles que les petites lignes d'assemblage de composants électroniques, les stations de traitement de pièces de précision ou les lignes de conditionnement étroites (par exemple, les lignes de conditionnement de petits produits ou de remplissage de tubes). Les barres d'air ioniques courtes ont généralement une plage de couverture ionique plus petite, généralement de 0,3 mètre à 0,8 mètre, et sont souvent alimentées par de l'air comprimé basse tension pour étendre leur distance de neutralisation efficace au-delà de leur longueur physique.

En revanche, les longues barres d'air ioniques vont de 1 mètre à 6 mètres ou plus, certaines conceptions modulaires permettant des longueurs encore plus longues grâce à l'épissure. Ces unités sont conçues pour les lignes de production à grande échelle, telles que les lignes d'extrusion de films plastiques, les presses d'impression grand format ou les systèmes de convoyeurs robustes qui traitent des produits de grande taille ou de grande largeur. Les longues barres d'air ioniques ont une plage de couverture ionique plus large, généralement de 0,5 mètre à 1,5 mètre, et sont souvent équipées de plusieurs émetteurs d'ions pour garantir une neutralisation statique uniforme sur toute la largeur de la ligne de production. Ils sont généralement fixés au-dessus ou à côté de la bande transporteuse, fournissant un air ionisé continu et constant pour couvrir toute la surface du produit lors de son déplacement le long de la ligne.

La fonction principale des barres d'air ioniques courtes et longues est la même : neutralisation statique, mais leur conception et leur application sont adaptées aux dimensions spécifiques de la ligne de production. Les barres courtes excellent dans les environnements étroits et restreints, offrant flexibilité et élimination ciblée de l'électricité statique. Les longues barres, en revanche, offrent une couverture complète pour les lignes larges, garantissant que chaque partie du produit est exposée à l'air ionisé, évitant ainsi une neutralisation statique inégale. Comprendre ces différences est la base pour faire correspondre avec succès la longueur de la barre pneumatique ionique aux dimensions de la ligne de production, car cela permet aux fabricants d'aligner les capacités de la barre pneumatique avec les besoins spécifiques de la ligne.

De plus, les barres d'air ioniques courtes et longues nécessitent une alimentation haute tension pour générer des ions, et leurs performances sont influencées par des facteurs tels que la pression de l'air, le débit d'air et l'équilibre ionique. Les barres courtes fonctionnent souvent à une pression d'air (5 à 7 kg) et à des débits d'air inférieurs (10 m/sec), ce qui les rend économes en énergie pour les applications à petite échelle. Les barres longues, qui doivent couvrir une plus grande surface, peuvent nécessiter des débits d'air plus élevés pour garantir que les ions atteignent toute la surface du produit, en particulier sur les lignes de production à évolution rapide. Cela souligne encore la nécessité d'adapter non seulement la longueur de la barre pneumatique à la ligne, mais également ses paramètres opérationnels à l'environnement de production.

2. Étapes clés pour mesurer la longueur de la chaîne de production pour la correspondance des barres d'air ioniques

Pour mesurer la longueur de la ligne de production pour l'appariement des barres d'air ionique, vous devez vous concentrer sur trois mesures clés : la largeur effective de la ligne de production (la zone réelle où les produits passent et nécessitent une élimination statique), la largeur de la bande transporteuse (le cas échéant) et l'espace d'installation disponible ; ces mesures, combinées à la plage de couverture de la barre pneumatique ionique, déterminent la longueur appropriée de la barre pneumatique.

La mesure précise des dimensions de la ligne de production est l’étape la plus critique pour faire correspondre la longueur de la barre à air ionique. De nombreux fabricants font l'erreur d'utiliser la longueur totale de la ligne de production (la distance entre le début et la fin du convoyeur) comme base pour sélectionner une barre à air ionique, mais cela est incorrect. Les barres d'air ioniques sont conçues pour couvrir la largeur de la ligne de production (l'étendue horizontale où les produits sont traités), et non la longueur du convoyeur. L'objectif est de garantir que toute la surface du produit, lors de son déplacement le long de la ligne, soit exposée à l'air ionisé généré par la barre pneumatique. Par conséquent, la mesure clé est la largeur effective de la ligne de production, et non sa longueur totale.

La première étape de la mesure consiste à définir la largeur effective de la ligne de production. Il s'agit de la largeur maximale de la zone où les produits sont placés ou traités sur le tapis roulant. Pour mesurer cela avec précision, suivez ces étapes : 1) Identifiez le produit le plus large qui sera traité sur la ligne, car cela déterminera la largeur efficace minimale requise. 2) Mesurez la distance entre le bord le plus à gauche et le bord le plus à droite de la bande transporteuse où les produits sont placés : il s'agit de la largeur du convoyeur. 3) Ajoutez un petit tampon (généralement 5 à 10 cm) pour tenir compte de tout mouvement ou désalignement du produit pendant la production. Ce tampon garantit que même si les produits bougent légèrement pendant le transport, ils resteront toujours dans la plage de couverture de la barre d'air ionique. Par exemple, si la largeur de la bande transporteuse est de 0,6 mètre et que le produit le plus large mesure 0,5 mètre, l'ajout d'un tampon de 5 cm de chaque côté donne une largeur effective de 0,7 mètre.

La deuxième mesure clé est l’espace d’installation disponible pour la barre d’air ionique. Les barres d'air ioniques sont généralement installées au-dessus de la bande transporteuse (à une hauteur de 0,3 à 1,0 mètres) ou le long de la ligne, en fonction du processus de production. Il est important de mesurer l'espace disponible au-dessus ou à côté de la ligne pour garantir que la barre d'air ionique sélectionnée (en particulier les plus longues) peut être installée sans interférer avec d'autres équipements, tels que des capteurs, des lumières ou d'autres outils de production. Par exemple, si l'espace au-dessus du convoyeur est limité par des tuyaux ou des machines aériens, une barre d'air ionique plus courte peut être nécessaire, ou une longue barre modulaire qui peut être installée en sections pour s'adapter à l'espace disponible.

La troisième mesure à prendre en compte concerne les paramètres opérationnels de la ligne de production, tels que la vitesse du convoyeur et l'espacement des produits. Bien que ceux-ci ne mesurent pas directement la largeur de la ligne, ils influencent la plage de couverture requise de la barre d'air ionique. Pour les lignes à déplacement rapide (vitesse > 5 m/min), la barre d'air ionique doit avoir une plage de couverture plus large pour garantir que le produit est exposé à l'air ionisé pendant une durée suffisante pour neutraliser les charges statiques. Dans de tels cas, la mesure de la largeur effective devra peut-être être ajustée pour tenir compte du mouvement du produit, en garantissant que la couverture de la barre pneumatique est suffisante pour neutraliser l'électricité statique, même si le produit se déplace rapidement le long de la ligne.

Pour garantir l'exactitude, il est recommandé d'utiliser un ruban à mesurer ou un télémètre laser pour ces mesures et de prendre plusieurs mesures à différents points le long de la bande transporteuse (par exemple, au début, au milieu et à la fin) pour tenir compte des variations de largeur. Il est également important d'impliquer les opérateurs de la chaîne de production dans le processus de mesure, car ils connaissent les tailles typiques des produits, les schémas de mouvement et les obstacles potentiels pouvant affecter l'installation de la barre d'air ionique. En prenant ces mesures précises, les fabricants peuvent éviter de sélectionner une barre d'air ionique trop courte (entraînant une couverture incomplète) ou trop longue (gaspillage d'espace et d'énergie).

3. Facteurs déterminant s’il faut choisir une barre à air ionique courte ou longue

Le choix entre une barre à air ionique courte ou longue dépend de cinq facteurs clés : la largeur effective de la ligne de production, le type et la taille du produit, la vitesse de la ligne de production, les contraintes d'espace d'installation et les exigences d'élimination électrostatique ; les lignes étroites, les petits produits et l'espace limité favorisent les barres courtes, tandis que les lignes larges, les gros produits et les opérations à grande vitesse nécessitent des barres longues.

Bien que la largeur effective de la ligne de production soit le principal facteur pour déterminer la longueur de la barre d'air ionique, plusieurs autres facteurs critiques doivent être pris en compte pour garantir des performances optimales. Ces facteurs agissent ensemble pour influencer le type de barre d'air ionique qui répondra le mieux aux besoins de la ligne de production, et ignorer l'un d'entre eux peut conduire à une neutralisation statique sous-optimale, à une augmentation des coûts ou à des dommages à l'équipement.

Le premier facteur est la largeur effective de la ligne de production, dont nous avons discuté en détail plus tôt. En règle générale : les barres à air ionique courtes (0,2 m-1 m) conviennent aux lignes de production d'une largeur effective ≤ 0,8 mètre. Cela comprend les petites lignes d'assemblage de composants électroniques, les lignes d'emballage étroites (par exemple, remplissage de petites bouteilles ou emballages blister) et les stations de traitement de pièces de précision. De longues barres d'air ioniques (1 m+) sont nécessaires pour les lignes d'une largeur effective > 0,8 mètre, telles que les lignes d'extrusion de films plastiques (qui peuvent mesurer de 2 à 5 m de large), les lignes d'impression grand format ou les grands systèmes de convoyeurs utilisés dans l'automobile ou l'industrie lourde. Pour les lignes d'une largeur effective comprise entre 0,8 m et 1 m, une longue barre d'air ionique (1 m) ou plusieurs barres courtes installées en parallèle peuvent être utilisées, en fonction d'autres facteurs tels que l'espace d'installation et le coût.

Le deuxième facteur est le type et la taille du produit. Les produits avec de grandes surfaces (par exemple, les feuilles de plastique, les grands documents imprimés ou les composants automobiles) nécessitent une couverture ionique plus large, ce qui fait des barres d'air ioniques longues le meilleur choix. Ces produits sont souvent traités sur de larges lignes de production, et une longue barre d'air garantit que toute la surface est exposée à l'air ionisé, empêchant ainsi l'accumulation d'électricité statique dans les zones difficiles d'accès. À l'inverse, les petits produits (par exemple, les puces électroniques, le petit matériel ou les emballages minuscules) ont des surfaces plus petites et sont traités sur des lignes étroites, ce qui rend les barres d'air ioniques courtes suffisantes. De plus, les produits aux formes irrégulières ou aux surfaces inégales peuvent nécessiter plusieurs barres d'air ioniques courtes installées à différents angles pour garantir une couverture complète, car une seule longue barre peut ne pas atteindre toutes les zones du produit.

La vitesse de la chaîne de production est le troisième facteur clé. Les lignes de production à évolution rapide (vitesse > 5 m/min) nécessitent des barres d'air ioniques avec une plage de couverture plus large et une génération d'ions plus rapide pour garantir que les charges statiques sont neutralisées avant que le produit ne sorte de la plage de la barre d'air. Les longues barres d'air ioniques sont généralement équipées de plus d'émetteurs d'ions, ce qui leur permet de générer un volume d'ions plus élevé et de couvrir une plus grande surface, ce qui les rend idéales pour les lignes à grande vitesse. Les barres à air ionique courtes, avec leur plage de couverture plus petite, peuvent s'avérer insuffisantes pour les lignes à déplacement rapide, à moins que plusieurs barres ne soient installées en série le long du convoyeur.

Les contraintes d’espace d’installation sont un autre facteur critique. Dans les installations avec un espace aérien limité ou des zones de travail étroites, les barres d'air ioniques courtes sont plus pratiques, car elles sont compactes et peuvent être installées dans des espaces restreints. Les longues barres d'air ioniques nécessitent plus d'espace d'installation, tant en termes de longueur que de hauteur, et peuvent ne pas convenir aux installations avec des plafonds bas ou des zones de production encombrées. Les longues barres d'air ioniques modulaires peuvent aider à résoudre ce problème, car elles peuvent être assemblées en sections pour s'adapter à l'espace disponible, mais cela peut augmenter la complexité et le coût de l'installation.

Le cinquième facteur concerne les exigences d’élimination électrostatique, qui varient en fonction de l’industrie et du produit. Pour les industries soumises à des exigences ESD strictes (par exemple, fabrication de produits électroniques), où même de petites charges statiques peuvent endommager les composants sensibles, de longues barres d'air ioniques peuvent être nécessaires pour garantir une neutralisation statique uniforme et cohérente sur toute la chaîne de production. Dans les industries ayant des exigences moins strictes (par exemple, l'emballage général), de courtes barres d'air ioniques peuvent suffire, à condition qu'elles couvrent la surface du produit. De plus, les environnements présentant des niveaux élevés de poussière ou d'humidité peuvent nécessiter des barres d'air ioniques plus longues avec des débits d'air plus élevés pour garantir que les ions atteignent la surface du produit malgré l'accumulation de poussière ou d'humidité.

Pour résumer ces facteurs, le tableau ci-dessous fournit un guide de référence rapide pour choisir entre des barres à air ionique courtes et longues en fonction des caractéristiques communes des lignes de production :

4. Guide étape par étape pour faire correspondre la longueur de la barre pneumatique ionique avec la ligne de production

Pour faire correspondre la longueur de la barre d'air ionique avec la longueur de la ligne de production, suivez ces six étapes : 1) Mesurez la largeur effective de la ligne de production et l'espace d'installation disponible ; 2) Déterminer la plage de couverture ionique requise en fonction de la taille du produit et de la vitesse de la ligne ; 3) Évaluer les spécifications des barres d'air à ions courtes et longues ; 4) Sélectionnez la longueur appropriée (ou la configuration modulaire) en fonction des facteurs ci-dessus ; 5) Tester l'installation pour vérifier la couverture et l'efficacité de la neutralisation statique ; 6) Ajustez et optimisez si nécessaire pour des performances optimales.

Faire correspondre la longueur de la barre à air ionique aux dimensions de la ligne de production est un processus systématique qui nécessite une planification, des mesures et des tests minutieux. En suivant ces instructions étape par étape, les fabricants peuvent s'assurer qu'ils sélectionnent la barre d'air ionique adaptée à leurs besoins spécifiques, évitant ainsi les pièges courants et optimisant les performances d'élimination de l'électricité statique.

Étape 1 : Mesurez la largeur effective de la ligne de production et l’espace d’installation disponible. Comme indiqué précédemment, la largeur effective est ici la mesure clé. Utilisez un télémètre laser ou un ruban à mesurer pour mesurer la largeur de la bande transporteuse où les produits sont placés, ajoutez un tampon de 5 à 10 cm pour le mouvement des produits et enregistrez cela comme largeur effective. Ensuite, mesurez l'espace d'installation disponible au-dessus ou à côté du convoyeur, en notant la longueur et la hauteur maximales disponibles pour la barre d'air ionique. Cela aidera à affiner les options : par exemple, si l'espace disponible au-dessus du convoyeur n'est que de 0,5 mètre de longueur, une longue barre d'air ionique (1 m+) ne conviendra pas et plusieurs barres courtes seront nécessaires.

Étape 2 : Déterminez la plage de couverture ionique requise. La plage de couverture ionique d'une barre pneumatique est la distance entre la barre et la surface du produit où la neutralisation statique est efficace. Cette plage varie en fonction de la conception de la barre pneumatique, de la pression atmosphérique et du taux de génération d'ions. Pour la plupart des barres d'air ioniques courtes, la plage de couverture efficace est de 0,3 m à 0,8 m ; pour les longues barres d'air ioniques, elle est de 0,5 m à 1,5 m. Pour déterminer la plage de couverture requise, mesurez la distance entre le point d'installation (par exemple, au-dessus du convoyeur) et la surface du produit. Si la distance est de 0,6 mètre, une barre pneumatique courte avec une portée de couverture de 0,3 m à 0,8 m sera suffisante. Si la distance est de 1,0 mètre, une longue barre pneumatique avec une plage de couverture plus large est nécessaire.

Tenez également compte de la vitesse de la chaîne de production. Pour les lignes à déplacement rapide (vitesse > 5 m/min), la plage de couverture doit être plus large afin de garantir que le produit soit exposé à l'air ionisé pendant suffisamment de temps pour neutraliser l'électricité statique. Par exemple, un produit se déplaçant à 10 m/min passera une barre d'air à ions fixes dans un délai plus court, donc une plage de couverture plus large (ou plusieurs barres d'air) est nécessaire pour assurer une neutralisation complète.

Étape 3 : Évaluez les spécifications des barres d’air à ions courtes et longues. Une fois que vous avez la largeur efficace et la plage de couverture requise, évaluez les spécifications des barres à air ioniques courtes et longues disponibles. Les principales spécifications à prendre en compte comprennent : la longueur, la plage de couverture ionique, le taux de génération d'ions, la pression atmosphérique requise, la consommation électrique et le type d'installation (fixe ou portable). Pour les barres pneumatiques courtes, concentrez-vous sur la conception compacte et la flexibilité ; pour les barres d'air longues, concentrez-vous sur la distribution uniforme des ions, la modularité (pour l'épissage) et la compatibilité avec les lignes à grande vitesse. Il est également important de vérifier l'équilibre ionique (généralement 0 V ± 10 V) pour s'assurer que la barre pneumatique n'introduit pas de charges statiques supplémentaires.

Étape 4 : Sélectionnez la longueur appropriée (ou la configuration modulaire). En fonction de la largeur effective, de la plage de couverture et des spécifications, sélectionnez la longueur de la barre d'air ionique. Utilisez les directives suivantes pour faire votre sélection : 1) Si la largeur efficace est ≤ 0,8 mètres : Choisissez une barre à air ionique courte (0,2 m-1 m) avec une plage de couverture qui correspond à la distance entre le point d'installation et le produit. 2) Si la largeur effective est > 0,8 mètres : Choisissez une longue barre d'air ionique (1 m+) d'une longueur égale ou légèrement plus longue que la largeur effective (en ajoutant un tampon de 5 à 10 cm). 3) Si la largeur effective est extra-large (par exemple, 5 m+) : utilisez de longues barres d'air ioniques modulaires qui peuvent être assemblées pour couvrir toute la largeur. 4) Si l'espace d'installation est limité : utilisez plusieurs barres d'air ioniques courtes installées en parallèle ou en série pour couvrir la largeur effective.

Par exemple, une ligne de production avec une largeur effective de 0,6 mètre, une hauteur d'installation de 0,5 mètre et une vitesse de ligne de 3 m/min serait la mieux adaptée pour une barre à air ionique courte de 0,7 m avec une plage de couverture de 0,3 m à 0,8 m. Une ligne de production d'une largeur effective de 2 mètres, d'une hauteur d'installation de 0,8 mètre et d'une vitesse de ligne de 8 m/min nécessiterait une barre à air ionique de 2,1 m de long avec une plage de couverture de 0,5 m à 1,5 m.

Étape 5 : Testez l’installation pour vérifier la couverture et l’efficacité de la neutralisation statique. Après avoir installé la barre d'air ionique, il est essentiel de tester ses performances pour garantir qu'elle offre une couverture complète et une neutralisation statique efficace. Utilisez un testeur d'ions (tel que le ME268A) pour mesurer l'équilibre ionique et la vitesse de neutralisation à différents points de la chaîne de production. Testez les bords gauche, central et droit du convoyeur pour vous assurer que la couverture ionique est uniforme. De plus, surveillez la qualité du produit pour détecter tout défaut lié à l'électricité statique (par exemple, collage, adsorption de poussière) lors d'un test. Si des défauts sont détectés, ajustez la position de la barre pneumatique (hauteur ou angle) ou ajoutez des barres pneumatiques supplémentaires pour combler les lacunes de couverture.

Étape 6 : Ajustez et optimisez si nécessaire. Sur la base des résultats des tests, effectuez les ajustements nécessaires à la configuration de la barre d'air ionique. Cela peut inclure l'ajustement de la pression de l'air (pour augmenter ou diminuer la plage de couverture), le repositionnement de la barre pneumatique (pour garantir une couverture uniforme) ou l'ajout de barres pneumatiques supplémentaires (pour une couverture incomplète). Il est également important de surveiller les performances de la barre pneumatique au fil du temps, car des facteurs tels que l'accumulation de poussière sur les émetteurs d'ions peuvent réduire l'efficacité. Un nettoyage et un entretien réguliers (abordés dans la section 6) contribueront à garantir des performances à long terme.

5. Erreurs courantes à éviter lors de l'adaptation des barres à air ionique aux lignes de production

Les erreurs les plus courantes lors de l'adaptation des barres à air ionique aux lignes de production comprennent : l'utilisation de la longueur totale de la ligne de production au lieu de la largeur effective, l'ignorance des contraintes d'espace d'installation, la sous-estimation de la vitesse de la ligne de production, la sélection basée uniquement sur le coût et la négligence de tester la couverture et les performances après l'installation ; éviter ces erreurs garantit une élimination optimale de l’électricité statique et réduit les coûts opérationnels.

Même avec une planification minutieuse, de nombreux fabricants commettent des erreurs évitables lorsqu’ils adaptent les barres à air ionique à leurs lignes de production. Ces erreurs peuvent entraîner une mauvaise neutralisation statique, une augmentation des coûts de maintenance, des défauts de produit et un gaspillage d'énergie. En identifiant et en évitant ces pièges courants, les fabricants peuvent garantir que leur configuration de barre d'air ionique est efficace, efficiente et rentable.

La première erreur, et la plus courante, consiste à utiliser la longueur totale de la ligne de production (la distance entre le début et la fin du convoyeur) au lieu de la largeur effective pour sélectionner la longueur de la barre d'air ionique. Comme indiqué précédemment, les barres d’air ioniques sont conçues pour couvrir la largeur de la ligne et non sa longueur. Par exemple, une ligne de production de 10 mètres de long mais de seulement 0,5 mètre de large ne nécessite pas de barre à air ionique de 10 m de long. Au lieu de cela, une barre à air courte de 0,6 m suffit. L'utilisation de la longueur totale conduit à choisir une barre pneumatique inutilement longue (et coûteuse), qui gaspille de l'espace et de l'énergie sans offrir aucun avantage supplémentaire.

La deuxième erreur consiste à ignorer les contraintes d’espace d’installation. De nombreux fabricants sélectionnent une longue barre d'air ionique en fonction de la largeur effective, mais ne tiennent pas compte de l'espace d'installation disponible. Par exemple, une ligne de production d'une largeur effective de 1,5 mètre peut nécessiter une barre pneumatique de 1,6 m de long, mais si l'espace disponible au-dessus du convoyeur n'est que de 1,2 mètres, la barre pneumatique longue ne peut pas être installée. Cela entraîne des retouches coûteuses, car la barre pneumatique doit être renvoyée ou modifiée, et la production peut être retardée. Mesurez toujours l'espace d'installation disponible avant de sélectionner une longueur de barre pneumatique et envisagez des barres courtes modulaires ou multiples si l'espace est limité.

Sous-estimer la vitesse des chaînes de production est une autre erreur courante. Les lignes à déplacement rapide nécessitent des barres d'air ioniques avec une plage de couverture plus large et une génération d'ions plus rapide pour garantir que les charges statiques sont neutralisées avant que le produit ne sorte de la portée de la barre d'air. Par exemple, une ligne de production se déplaçant à 10 m/min avec une barre pneumatique de 1 m de long peut ne pas fournir un temps d'exposition suffisant pour la neutralisation statique, entraînant des défauts du produit. Les fabricants sélectionnent souvent une barre pneumatique uniquement en fonction de la largeur, ignorant la vitesse, ce qui entraîne des performances sous-optimales. Tenez toujours compte de la vitesse de la ligne lors de la détermination de la plage de couverture requise et des spécifications de la barre pneumatique.

La sélection d’une barre à air ionique basée uniquement sur le coût est une quatrième erreur courante. Bien que le coût soit un facteur important à prendre en compte, le choix de l'option la moins chère (souvent une barre pneumatique courte pour une ligne large) peut entraîner une couverture incomplète, des défauts liés à l'électricité statique et des coûts plus élevés à long terme. Par exemple, l'utilisation d'une barre pneumatique courte de 0,8 m pour une ligne de 1,2 m de large peut permettre d'économiser de l'argent au départ, mais cela entraînera une neutralisation statique inégale, des dommages au produit et une augmentation des temps d'arrêt. Il est préférable d’investir dès le départ dans une barre pneumatique de bonne longueur (ou une configuration modulaire) pour éviter ces problèmes coûteux.

La cinquième erreur consiste à négliger de tester la couverture et les performances après l'installation. Même si la barre pneumatique est sélectionnée sur la base de mesures et de spécifications précises, il peut y avoir des lacunes dans la couverture ou des problèmes d'équilibre ionique qui ne sont apparents que pendant le fonctionnement. Par exemple, la barre pneumatique peut être installée à la mauvaise hauteur, ce qui entraîne une couverture inégale, ou les émetteurs d'ions peuvent être mal alignés, réduisant ainsi l'efficacité de la neutralisation. Les tests avec un testeur d'ions et la surveillance de la qualité du produit lors d'un test sont essentiels pour identifier et résoudre ces problèmes avant la production à grande échelle.

D'autres erreurs courantes incluent : l'utilisation d'une seule barre d'air pour un produit de forme irrégulière (ce qui peut nécessiter plusieurs barres pour une couverture complète), l'ignorance des facteurs environnementaux (par exemple, une humidité élevée ou de la poussière, qui peuvent réduire l'efficacité des ions) et l'omission d'envisager de futures expansions de la chaîne de production. En évitant ces erreurs, les fabricants peuvent garantir que la configuration de leur barre d'air ionique est optimisée pour leurs besoins de production spécifiques, fournissant une élimination statique fiable et prenant en charge une production de haute qualité.

6. Conseils de maintenance et d’optimisation pour les barres à air ionique et les lignes de production adaptées

Pour maintenir des performances optimales des barres à air ionique et des lignes de production correspondantes, suivez ces conseils : nettoyez régulièrement les émetteurs d'ions et les filtres à air, surveillez l'équilibre et la couverture des ions, ajustez la pression et la position de l'air si nécessaire, planifiez des inspections de routine et alignez la maintenance sur les temps d'arrêt de la ligne de production ; ces étapes prolongent la durée de vie de la barre pneumatique et assurent une neutralisation statique constante.

La sélection de la longueur correcte de la barre d’air ionique n’est que la première étape pour garantir une élimination efficace de l’électricité statique. Une maintenance et une optimisation régulières sont essentielles pour que la barre pneumatique continue de fonctionner avec une efficacité maximale, prolonge sa durée de vie et évite des temps d'arrêt coûteux. Les barres d'air ioniques, comme tous les équipements de fabrication, nécessitent des soins de routine pour éviter l'accumulation de poussière, maintenir la génération d'ions et assurer une couverture uniforme.

Le premier conseil d’entretien consiste à nettoyer régulièrement les émetteurs d’ions et les filtres à air. Les émetteurs d'ions (les petites aiguilles ou buses qui génèrent des ions) peuvent être obstrués par de la poussière, de la saleté ou des débris au fil du temps, réduisant ainsi la génération et la couverture d'ions. Ceci est particulièrement fréquent dans les environnements poussiéreux, tels que les installations de transformation du plastique ou du bois. Pour nettoyer les émetteurs, coupez l'alimentation de la barre pneumatique, retirez les émetteurs (s'ils sont amovibles) et essuyez-les avec un chiffon doux imbibé d'eau de Javel. Pour les filtres à air (le cas échéant), retirez-les et nettoyez-les ou remplacez-les tous les 1 à 3 mois, en fonction de l'environnement. Des filtres propres garantissent que le flux d'air vers les émetteurs d'ions n'est pas obstrué, maintenant ainsi une distribution constante des ions.

La surveillance de l’équilibre ionique et de la couverture est une autre étape de maintenance critique. L'équilibre ionique fait référence au rapport entre les ions positifs et négatifs générés par la barre pneumatique, et il doit être maintenu à 0 V ± 10 V pour éviter d'introduire des charges statiques supplémentaires. Utilisez un testeur d'ions pour mesurer l'équilibre ionique mensuellement et ajustez les paramètres de la barre pneumatique (si réglable) pour corriger tout déséquilibre. De plus, surveillez la couverture en testant différents points le long de la chaîne de production pour vous assurer que la barre d'air ionique offre toujours une couverture uniforme. Si des espaces de couverture sont détectés, ajustez la hauteur, l'angle ou la position de la barre pneumatique, ou ajoutez des barres pneumatiques supplémentaires pour combler les espaces.

L'ajustement de la pression de l'air et de la position selon les besoins est également important pour l'optimisation. La pression de l'air affecte la plage de couverture de la barre d'air ionique : si elle est trop faible, les ions risquent de ne pas atteindre la surface du produit ; trop élevé, de l'énergie est gaspillée et le mouvement du produit peut être perturbé. Surveillez régulièrement la pression de l'air (à l'aide d'un manomètre) et ajustez-la à la plage recommandée par le fabricant (généralement 5 à 7 kg pour la plupart des barres à air ionique). De plus, vérifiez périodiquement la position de la barre pneumatique pour vous assurer qu'elle n'a pas bougé en raison de vibrations ou de mouvements de l'équipement. Une barre pneumatique décalée peut entraîner une couverture inégale et une efficacité réduite de la neutralisation statique.

La planification d’inspections de routine est essentielle pour détecter les problèmes potentiels avant qu’ils ne deviennent des problèmes majeurs. Inspectez mensuellement l'alimentation électrique, le câblage et les connexions de la barre d'air ionique pour vous assurer qu'il n'y a pas de fils desserrés ou de dommages. Vérifiez les signes d'usure, tels que des boîtiers fissurés ou des émetteurs endommagés, et remplacez immédiatement toute pièce usée. Il est également important d'inspecter les supports d'installation pour s'assurer que la barre pneumatique est solidement fixée, en particulier sur les lignes de production à grande vitesse où les vibrations sont courantes.

Aligner la maintenance sur les temps d’arrêt de la ligne de production est une astuce pratique pour minimiser les perturbations. Planifiez les tâches de maintenance (telles que le nettoyage, le remplacement des filtres et les inspections) pendant les temps d'arrêt programmés, tels que les changements d'équipe, les week-ends ou les pauses de production. Cela garantit que la maintenance n’interfère pas avec la production et réduit le risque de temps d’arrêt imprévus dus à une panne d’équipement. De plus, conservez un enregistrement de toutes les tâches de maintenance, y compris les dates, les actions entreprises et tous les problèmes détectés, pour suivre les performances de la barre pneumatique au fil du temps et identifier les tendances ou les problèmes récurrents.

Enfin, envisagez des ajustements saisonniers pour tenir compte des changements dans les conditions environnementales. Les niveaux d'humidité peuvent affecter la génération d'ions : une faible humidité (courante en hiver) augmente l'accumulation d'électricité statique, nécessitant des taux de génération d'ions plus élevés, tandis qu'une humidité élevée (courante en été) peut réduire l'efficacité des ions. Ajustez les paramètres de la barre pneumatique (par exemple, la pression de l'air, le taux de génération d'ions) de façon saisonnière pour maintenir des performances optimales. Par exemple, dans des conditions de faible humidité, augmentez légèrement la pression de l'air pour étendre la plage de couverture et assurer une neutralisation statique efficace.

7. Études de cas réels : correspondance réussie entre les barres à air ionique et les lignes de production

Des études de cas concrètes démontrent que l'adaptation de la longueur de la barre d'air ionique à la largeur effective de la ligne de production, en tenant compte de la vitesse de la ligne et du type de produit, et le respect de pratiques d'installation et de maintenance appropriées, conduisent à une meilleure élimination de l'électricité statique, à une réduction des défauts de produits et à une diminution des coûts d'exploitation dans diverses industries.

Pour illustrer l'importance d'adapter correctement les barres d'air ioniques à la longueur de la ligne de production, examinons trois études de cas réels provenant de différentes industries. Ces études de cas mettent en évidence les défis rencontrés par les fabricants, les solutions mises en œuvre et les résultats obtenus en sélectionnant la bonne longueur de barre à air ionique et en suivant les meilleures pratiques.

Étude de cas 1 : Installation de fabrication de produits électroniques (chaîne de production étroite) Un petit fabricant de produits électroniques spécialisé dans l'assemblage de composants de téléphones portables rencontrait de fréquents défauts liés à l'électricité statique, notamment des micropuces endommagées et l'adsorption de poussière sur les cartes de circuits imprimés. La ligne de production avait une largeur effective de 0,5 mètre, une vitesse de convoyeur de 4 m/min et un espace aérien limité (0,4 mètre). Initialement, le fabricant avait installé une barre à air ionique de 1 m de long, ce qui était trop long pour l'espace disponible et provoquait des interférences avec d'autres équipements. La longue barre pneumatique gaspillait également de l'énergie, car elle couvrait une zone plus grande que la largeur effective de la ligne de production.

Solution : Le fabricant a mesuré la largeur effective de la ligne (0,5 mètre) et l'espace d'installation disponible (0,4 mètre) et a sélectionné une barre à air ionique courte de 0,6 m avec une plage de couverture de 0,3 m à 0,8 m. La barre pneumatique courte a été installée au-dessus du convoyeur à une hauteur de 0,3 mètre, assurant une couverture complète des circuits imprimés. De plus, le fabricant a mis en place un programme de nettoyage hebdomadaire pour les émetteurs d'ions et des tests mensuels d'équilibre ionique.

Résultats : Les défauts liés à l'électricité statique ont diminué de 85 % dès le premier mois. La barre d'air ionique courte s'adapte parfaitement à l'espace disponible, éliminant les interférences de l'équipement et réduisant la consommation d'énergie de 30 % par rapport à la barre d'air longue. Le fabricant a également signalé une amélioration de la qualité de ses produits et une réduction des temps d'arrêt pour maintenance.

Étude de cas 2 : Installation d'extrusion de film plastique (large ligne de production) Un fabricant de film plastique exploitait une ligne de production d'une largeur effective de 3 mètres, une vitesse de convoyeur de 10 m/min et des exigences strictes en matière d'élimination statique (pour empêcher le collage du film et l'accumulation de poussière). Initialement, le fabricant utilisait trois barres d'air ionique courtes de 1 m installées en parallèle, mais cela entraînait une couverture inégale, avec des espaces entre les barres conduisant à des défauts du film liés à l'électricité statique.

Solution : Le fabricant a opté pour un système modulaire de longues barres d'air ionique, épissant trois barres de 1,2 m de long pour couvrir la largeur effective de 3 mètres (avec un tampon de 0,6 m). Le système modulaire a été installé au-dessus du convoyeur à une hauteur de 0,8 mètre, chaque barre étant alignée pour garantir une couverture superposée, éliminant ainsi les espaces. Le fabricant a également ajusté la pression d'air à 6 kg pour étendre la plage de couverture et s'adapter à la vitesse de ligne élevée.

Résultats : les défauts du film liés à l'électricité statique ont diminué de 90 % et la qualité du film s'est considérablement améliorée. Le système modulaire de longues barres pneumatiques offrait une couverture uniforme sur toute la largeur de 3 mètres, et la conception superposée éliminait les espaces de couverture. Le fabricant a également réduit le temps de maintenance, car le système modulaire était plus facile à nettoyer et à inspecter que trois barres courtes séparées.

Étude de cas 3 : Installation d'impression (ligne de production de largeur moyenne) Une installation d'impression grand format disposait d'une ligne de production d'une largeur effective de 1,2 mètre, d'une vitesse de convoyeur de 6 m/min et d'un espace aérien limité (0,8 mètre). Le constructeur a initialement installé une barre d'air ionique de 1,2 m de long, mais l'espace disponible était trop étroit, entraînant des difficultés d'installation et des interférences avec les capteurs de l'imprimante. La longue barre d’air avait également une portée de couverture plus grande que nécessaire, gaspillant ainsi de l’énergie.

Solution : Le fabricant a opté pour deux barres d'air ioniques courtes de 0,7 m installées en parallèle, avec un chevauchement de 0,1 m pour assurer une couverture complète de la largeur effective de 1,2 mètre. Les barres courtes ont été installées à côté du convoyeur (et non au-dessus) pour éviter toute interférence avec les capteurs de l'imprimante, et la pression de l'air a été ajustée à 5,5 kg pour garantir que les ions atteignent le matériau imprimé. Le fabricant a également mis en place un programme d'inspection mensuel pour vérifier la position des barres et l'équilibre ionique.

Résultats : Les barres pneumatiques courtes et parallèles s’intègrent parfaitement dans l’espace disponible, éliminant les interférences avec les équipements. Les défauts d'impression liés à l'électricité statique (tels que les taches d'encre et l'adsorption de poussière) ont diminué de 80 % et la consommation d'énergie a été réduite de 25 % par rapport à la longue barre d'air. Le fabricant a également signalé une flexibilité accrue, car les barres courtes pouvaient être facilement repositionnées si la largeur effective de la ligne de production changeait.

Ces études de cas démontrent qu'il est essentiel d'adapter la longueur de la barre d'air ionique à la largeur effective de la ligne de production, en tenant compte de l'espace d'installation, de la vitesse de la ligne et du type de produit, pour obtenir une élimination optimale de l'électricité statique. En suivant le guide étape par étape et en évitant les erreurs courantes, les fabricants peuvent améliorer la qualité des produits, réduire les coûts opérationnels et garantir une efficacité de production constante.

Conclusion

L'adaptation des barres d'air ioniques longues ou courtes à la longueur de la ligne de production est une étape critique pour optimiser les performances d'élimination de l'électricité statique, réduire les défauts des produits et réduire les coûts opérationnels de fabrication. La clé d'une correspondance réussie réside dans la mesure précise de la largeur effective de la ligne de production (et non de sa longueur totale), dans la compréhension des différences entre les barres à air ionique courtes et longues et dans la prise en compte de facteurs tels que le type de produit, la vitesse de la ligne, l'espace d'installation et les exigences électrostatiques.

En suivant le guide étape par étape décrit dans cet article (mesurer la largeur effective et l'espace d'installation, déterminer la plage de couverture requise, évaluer les spécifications de la barre pneumatique, sélectionner la longueur appropriée, tester les performances et entretenir le système), les fabricants peuvent garantir que la configuration de leur barre pneumatique ionique est adaptée à leurs besoins de production spécifiques. Il est essentiel d'éviter les erreurs courantes, telles que l'utilisation de la longueur totale de la ligne, l'ignorance des contraintes d'espace ou la sélection basée uniquement sur le coût, pour obtenir des résultats optimaux.

Un entretien et une optimisation réguliers, y compris le nettoyage des émetteurs d'ions, la surveillance de l'équilibre ionique et l'ajustement de la pression et de la position de l'air, prolongeront la durée de vie de la barre d'air ionique et garantiront des performances constantes dans le temps. Des études de cas réels dans les secteurs de l'électronique, du plastique et de l'imprimerie démontrent qu'une correspondance correcte entraîne des améliorations significatives de la qualité des produits, une réduction des défauts et une diminution de la consommation d'énergie.

Que vous exploitiez une ligne étroite de composants électroniques ou une large ligne d'extrusion de film plastique, prendre le temps d'adapter la longueur de la barre d'air ionique aux dimensions de votre ligne de production se traduira par une efficacité améliorée, une meilleure qualité de produit et une réduction des coûts d'exploitation. En donnant la priorité à cette étape critique, les fabricants peuvent garantir que leur système d'élimination de l'électricité statique soutient leurs objectifs de production et les aide à rester compétitifs dans l'environnement de fabrication en évolution rapide d'aujourd'hui.
