Dans le monde ultra-précis de la fabrication de semi-conducteurs, où les puces modernes comportent des circuits à l’échelle nanométrique et des milliards de transistors, même les plus petites perturbations peuvent entraîner des pannes catastrophiques. Parmi les nombreuses menaces pesant sur le rendement de la production et la qualité des produits, les décharges électrostatiques (DES) se démarquent comme un ennemi silencieux mais dévastateur. Les statistiques de l'industrie révèlent que plus de 30 % des défauts de puces sont dus à des dommages liés aux décharges électrostatiques, ce qui coûte des milliards de dollars chaque année à l'industrie des semi-conducteurs. C'est là que les ventilateurs ioniques , également appelés ventilateurs d'ionisation, apparaissent comme des bêtes de somme indispensables, offrant une protection ESD essentielle, un contrôle de la contamination et une stabilité des processus tout au long du flux de fabrication des puces. Cet article explore les principes fondamentaux, les applications clés et les avantages considérables des ventilateurs ioniques dans la fabrication de semi-conducteurs, soulignant pourquoi ils ne sont pas négociables pour la production de puces avancées.
Avant de plonger dans les ventilateurs ioniques, il est essentiel de comprendre pourquoi les décharges électrostatiques présentent un risque si grave pour les puces. L'électricité statique s'accumule naturellement lorsque les matériaux frottent les uns contre les autres, lors de la manipulation des tranches, du fonctionnement de la machine ou même du mouvement humain. Dans les salles blanches de semi-conducteurs, où l'humidité est étroitement contrôlée (généralement entre 40 et 60 %) pour minimiser la contamination, les charges statiques s'accumulent rapidement sur les surfaces telles que les plaquettes de silicium, les photomasques et les puces finies.
Le danger réside dans les événements ESD : lorsque la tension statique accumulée (atteignant souvent ± 5 000 V ou plus) se décharge soudainement. Pour les puces modernes dotées de nœuds délicats de 3 nm, 5 nm ou 7 nm, même une impulsion ESD mineure peut :
Percer des couches diélectriques nanométriques , provoquant des courts-circuits permanents.
Dégrader les performances des transistors , entraînant des défauts latents qui provoquent une défaillance prématurée sur le terrain (30 % des puces endommagées par ESD échouent dans un délai de 3 à 6 mois).
Attirer les contaminants en suspension dans l'air : les charges statiques agissent comme des aimants, attirant les particules de poussière microniques et submicroniques sur les surfaces des plaquettes. Ces particules détruisent les modèles de lithographie, bloquent les processus de gravure et créent des défauts réduisant le rendement.
Contrairement aux dommages physiques, les dommages ESD sont souvent invisibles, ce qui les rend difficiles à détecter jusqu'à ce que les puces tombent en panne lors des tests ou de l'utilisation par le client. Cela fait du contrôle ESD proactif non seulement un problème de qualité, mais aussi un impératif commercial pour les fabricants de semi-conducteurs.

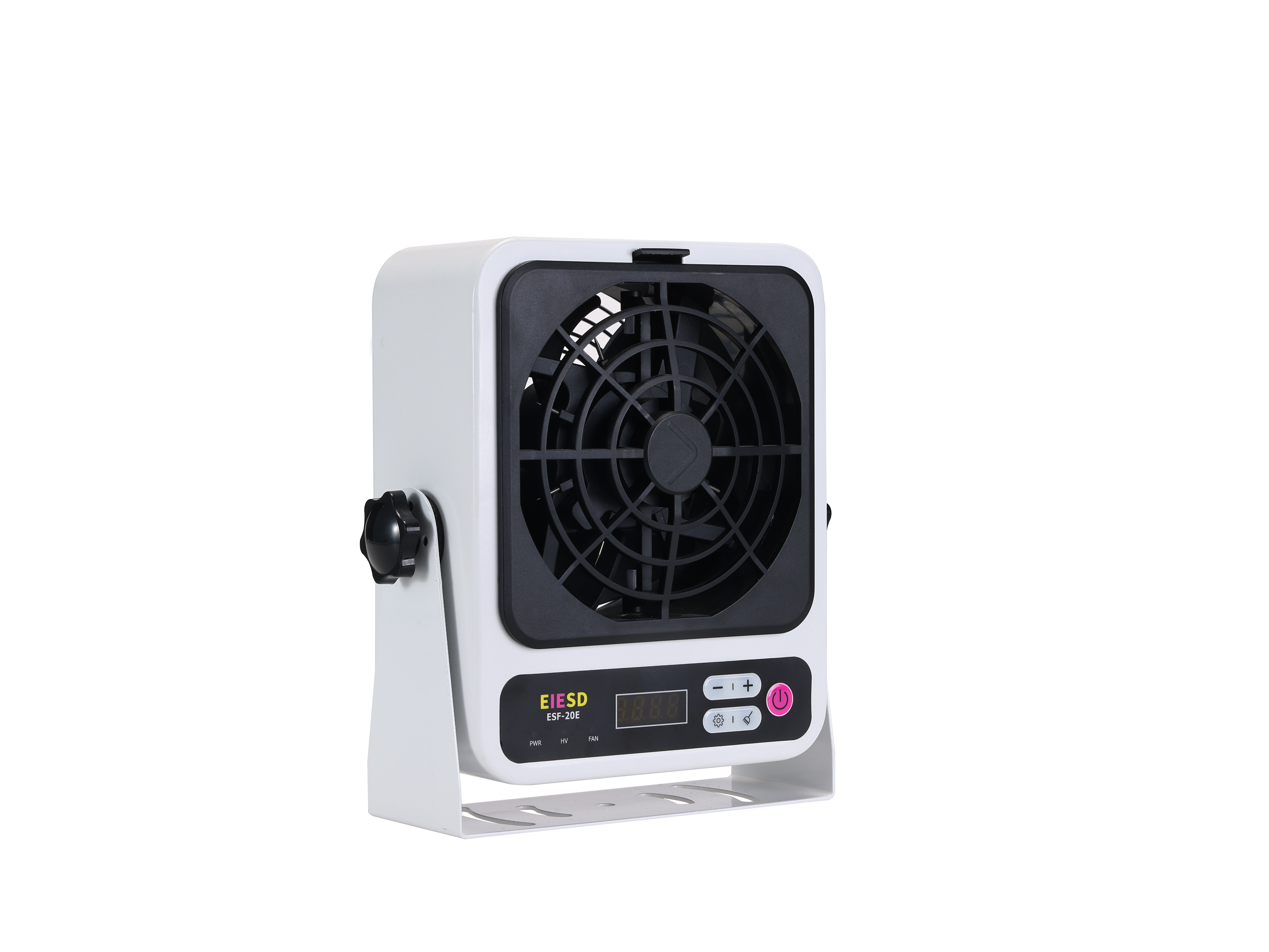

Les ventilateurs ioniques sont des dispositifs de contrôle ESD spécialisés conçus pour neutraliser les charges statiques et réduire la contamination dans les environnements de salle blanche. Leur fonctionnement repose sur un processus simple mais très efficace en quatre étapes :
Ionisation haute tension : à l'intérieur du ventilateur, une alimentation haute tension fournit de l'électricité haute tension à faible courant aux aiguilles émettrices pointues. Cela crée un champ électrique puissant qui ionise les molécules d'air environnantes, les divisant en un mélange équilibré d' positifs (H⁺) et négatifs (O₂⁻) . ions
Délivrance du flux d'air : un ventilateur intégré souffle ce flux d'air riche en ions vers la zone cible (par exemple, une station de traitement de plaquettes ou une chaîne d'assemblage). Le flux d'air garantit que les ions atteignent toutes les surfaces, même dans les coins difficiles d'accès.
Neutralisation de charge : Lorsque des ions positifs entrent en contact avec une surface chargée négativement (et vice versa), ils se lient ensemble, annulant la charge statique. Cela réduit rapidement la tension de surface à des niveaux sûrs (généralement ±5 V à ±10 V), bien en dessous du seuil de dommages ESD pour les composants sensibles.
Contrôle de l'équilibre ionique : les ventilateurs ioniques avancés sont dotés de capteurs intégrés qui surveillent et ajustent le rapport entre les ions positifs et négatifs. Cela évite la surionisation, qui pourrait créer de nouvelles charges statiques, et garantit une neutralisation cohérente dans différentes conditions de production.
Au-delà de l'élimination de l'électricité statique, les ventilateurs ioniques offrent un avantage secondaire : leur flux d'air ionisé souffle doucement les particules de poussière qui autrement adhéreraient aux surfaces chargées d'électricité statique. Cette double action – neutralisation ESD + élimination des particules – les rend particulièrement utiles pour les salles blanches de semi-conducteurs, où même une seule particule de la taille d’un micron peut détruire une plaquette de 10 000 $.
La fabrication de semi-conducteurs est un processus complexe de plus de 500 étapes couvrant la fabrication des plaquettes, la lithographie, la gravure, le dépôt et le conditionnement. Les ventilateurs Ion jouent un rôle essentiel à chaque étape où des risques d'électricité statique ou de contamination surviennent. Voici leurs applications les plus vitales :
La fabrication des plaquettes est l’étape la plus sensible et la plus coûteuse de la production de puces, où les plaquettes de silicium sont transformées en puces fonctionnelles. Les ventilateurs ioniques sont déployés dans les salles blanches (classe ISO 5/6) pour protéger les plaquettes lors de :
Découpage et meulage de plaquettes : Lorsque les lingots de silicium sont découpés en fines plaquettes, la friction génère d'énormes charges statiques. Les ventilateurs ioniques neutralisent ces charges pour éviter la fissuration des plaquettes et l'adhérence de la poussière.
Lithographie : La lithographie est l'étape de « photographie » qui permet d'imprimer des motifs de circuits sur des plaquettes à l'aide de photomasques et de lumière UV. Même de minuscules particules de poussière ou des distorsions de motifs induites par l'électricité statique peuvent détruire des lots entiers. Les ventilateurs ioniques installés au-dessus des stations de lithographie maintiennent les surfaces exemptes d'électricité statique et éliminent les particules en suspension dans l'air, garantissant ainsi un transfert précis des motifs.
Gravure et dépôt : les processus tels que la gravure au plasma et le dépôt chimique en phase vapeur (CVD) impliquent des environnements à haute énergie qui génèrent de l'électricité statique. Les ventilateurs ioniques empêchent l'accumulation d'électricité statique sur les surfaces des plaquettes, évitant ainsi une gravure inégale ou un dépôt de film provoquant des défauts électriques.
Transfert et stockage de plaquettes : les plaquettes sont déplacées entre les processus à l'aide d'équipements automatisés (par exemple, EFEM, trieurs). Les ventilateurs ioniques installés aux points de transfert neutralisent l'électricité statique sur les supports et les surfaces des plaquettes, réduisant ainsi le risque d'ESD lors de la manipulation.
Après la fabrication, les tranches sont découpées en puces individuelles, emballées et testées. Cette étape implique davantage de manipulations manuelles et de mouvements mécaniques, augmentant les risques ESD. Les ventilateurs Ion sont essentiels pour :
Fixation des matrices et liaison des fils : lors de l'emballage, les puces (dés) sont fixées aux substrats et les fils d'or relient les dés aux broches de l'emballage. Les charges statiques peuvent endommager les liaisons filaires délicates ou provoquer un désalignement. Les ventilateurs ioniques installés à proximité des bonders éliminent l'électricité statique, garantissant ainsi des connexions fiables.
Manipulation et assemblage des composants : les machines de transfert, les convoyeurs et les opérateurs génèrent de l'électricité statique lors de l'assemblage des copeaux. Les ventilateurs ioniques sur les postes de travail et le long des lignes de production neutralisent l'électricité statique sur les puces, les boîtiers et les surfaces des équipements.
Tests et inspection : les interférences statiques peuvent entraîner de faux résultats de test (par exemple, des lectures de résistance ou de tension incorrectes). Les ventilateurs ioniques stabilisent l'environnement électrique autour des stations de test, garantissant ainsi une validation précise des performances des puces finies.
Les salles blanches pour semi-conducteurs nécessitent un contrôle strict des particules et de l’électricité statique. Les ventilateurs ioniques contribuent aux performances globales des salles blanches en :
Réduction de la contamination par les particules : en neutralisant l'électricité statique, les ventilateurs ioniques éliminent l'attraction électrostatique qui maintient les particules de poussière collées aux surfaces. Leur flux d'air évacue également les particules libres, réduisant ainsi les taux de défauts de 30 à 50 % dans les zones à haut risque.
Prise en charge du contrôle de l'humidité : bien que les humidificateurs réduisent l'électricité statique, une humidité élevée peut provoquer de la corrosion ou de la moisissure. Les ventilateurs ioniques fonctionnent avec les systèmes d'humidité pour maintenir un contrôle statique à des niveaux d'humidité plus faibles, équilibrant ainsi le risque de contamination et la longévité de l'équipement.
L'intégration de ventilateurs ioniques dans les lignes de production de puces offre des avantages tangibles qui ont un impact direct sur la rentabilité et la compétitivité :
En éliminant les dommages ESD et la contamination par les particules, les ventilateurs ioniques réduisent les taux de défauts jusqu'à 50 % dans les processus critiques. Pour une usine de semi-conducteurs produisant 10 000 plaquettes par mois, cela se traduit par des milliers de puces fonctionnelles supplémentaires, évitant ainsi des millions de dollars de déchets.
Les dommages ESD provoquent souvent des défauts latents qui entraînent des pannes de produits sur le terrain. Les ventilateurs ioniques éliminent ce risque, garantissant que les puces répondent à des normes de fiabilité strictes (par exemple, automobile AEC-Q100 ou aérospatiale MIL-STD-883). Cela réduit les réclamations au titre de la garantie et protège la réputation de la marque.
Les défauts liés à l'électricité statique nécessitent souvent un dépannage et une reprise fastidieux. En évitant ces problèmes, les ventilateurs ioniques minimisent les temps d'arrêt imprévus. Les ventilateurs ioniques intelligents modernes disposent également d'une surveillance à distance et d'un autodiagnostic, simplifiant la maintenance et réduisant les coûts de main-d'œuvre.
Comparés à d'autres mesures ESD (par exemple, revêtements spécialisés ou systèmes de mise à la terre coûteux), les ventilateurs ioniques offrent une solution rentable et évolutive. Ils peuvent être facilement installés sur les postes de travail clés ou intégrés dans les lignes de production existantes sans modifications majeures de l’infrastructure.
Les fabricants de semi-conducteurs doivent respecter des normes strictes en matière d'ESD et de salles blanches (par exemple, ANSI/ESD S20.20, ISO 14644). Les ventilateurs Ion aident les installations à répondre à ces exigences, garantissant ainsi l'éligibilité aux contrats de grande valeur dans les secteurs de l'automobile, de l'aérospatiale et de l'électronique grand public.
Tous les fans d’ions ne sont pas égaux. Pour les salles blanches de semi-conducteurs, les fabricants doivent sélectionner des modèles conçus pour des environnements de haute précision et à faible contamination. Les principaux critères de sélection comprennent :
Balance ionique : recherchez des ventilateurs avec une balance ionique ultra-serrée (± 5 V ou mieux) pour éviter une surionisation.
Vitesse d'élimination ESD : des temps de décroissance rapides (≤ 1 seconde pour ± 5 000 V à ± 100 V) garantissent une neutralisation statique rapide.
Compatibilité avec les salles blanches : choisissez des ventilateurs dotés de matériaux qui ne s'échappent pas, de moteurs scellés et de faibles émissions d'ozone (critique pour les salles blanches de classe ISO 5/6).
Fonctionnalités intelligentes : la surveillance à distance, la connectivité Wi-Fi et les alertes de nettoyage automatiques simplifient l'intégration dans les usines de semi-conducteurs de l'Industrie 4.0.
Facteur de forme : choisissez parmi les modèles de table, suspendus ou montés sur convoyeur pour s'adapter aux configurations spécifiques de la ligne de production.
Dans le monde impitoyable de la fabrication de semi-conducteurs, où la précision se mesure en nanomètres et les défauts en parties par million, les ventilateurs ioniques sont bien plus que de simples « dispositifs antistatiques » : ils sont essentiels au succès de la production. En neutralisant les décharges électrostatiques, en réduisant la contamination par les particules et en garantissant la stabilité des processus, ces dispositifs sans prétention protègent des milliards de dollars de stocks de plaquettes et de puces, améliorent le rendement et garantissent la fiabilité des puces qui alimentent la technologie moderne.
À mesure que la technologie des semi-conducteurs évolue vers des nœuds plus petits (2 nm, 1 nm) et des architectures plus complexes (empilement 3D, chipsets), l'importance des ventilateurs ioniques ne fera que croître. Pour tout fabricant cherchant à rester compétitif sur le marché mondial des semi-conducteurs, investir dans des ventilateurs ioniques de haute qualité n’est pas seulement un choix, c’est une nécessité.
