Les décharges électrostatiques (DES) sont reconnues depuis longtemps comme l’un des risques cachés les plus persistants et les plus coûteux de l’industrie manufacturière moderne. À mesure que les systèmes de production évoluent vers une vitesse plus élevée, une automatisation plus poussée et une densité d’intégration plus élevée, les méthodes traditionnelles de contrôle ESD ne suffisent plus à elles seules. Dans ce contexte, les barres d'air ionisantes occupent une position unique, irremplaçable et stratégique dans le système de protection ESD..
Cet article complet analyse systématiquement le rôle, le positionnement fonctionnel, la valeur technique et l'importance stratégique des barres d'air ionisantes dans un cadre complet de protection ESD . Il intègre la théorie électrostatique, les normes ESD internationales, la pratique industrielle et les futures tendances de fabrication pour expliquer pourquoi les barres d'air ionisantes ne sont pas des accessoires auxiliaires, mais des composants essentiels au niveau du système dans le contrôle ESD avancé.
La charge électrostatique résulte du déséquilibre des électrons à la surface des matériaux. Dans les environnements de fabrication, l’électricité statique est principalement générée par :
Charge triboélectrique pendant le contact et la séparation
Charge inductive à proximité d'objets chargés
Friction dans le transport et la manutention à grande vitesse
Alors que les conducteurs peuvent souvent être mis à la terre pour dissiper la charge, les isolants conservent la charge sur leurs surfaces , ce qui en fait la principale source de risque ESD incontrôlé.
Les événements ESD peuvent provoquer :
Pannes catastrophiques (destruction immédiate de l'appareil)
Vices cachés (dommages cachés conduisant à une défaillance en début de vie)
Instabilité du processus et perte de rendement
Les défauts latents sont particulièrement dangereux car ils échappent à la détection lors de la production et des tests, et apparaissent plus tard sous la forme de défaillances sur le terrain qui nuisent à la réputation de la marque et à la confiance des clients.
Selon les normes ANSI/ESD S20.20 et CEI 61340, un système de protection ESD efficace se compose de trois stratégies de contrôle complémentaires :
Mise à la terre et liaison
Utilisation de matériaux conducteurs et dissipatifs
Ionisation
Les barres d’air ionisantes représentent la forme d’ionisation la plus largement appliquée et la plus évolutive industriellement.
Les matériaux de mise à la terre et dissipatifs sont très efficaces pour les personnes, les outils et les accessoires. Cependant, ils sont fondamentalement limités lorsqu’il s’agit de :
Matériaux isolants
Conducteurs isolés
Produits en mouvement
Particules en suspension dans l'air
Ces limitations créent des lacunes dans la protection ESD que seule l'ionisation peut combler.
L'ionisation neutralise la charge statique en générant des ions d'air positifs et négatifs qui se recombinent avec les surfaces chargées, rétablissant ainsi la neutralité électrique sans contact physique.
L'ionisation est :
Sans contact
Indépendant de la mise à la terre
Efficace sur les isolants et les objets isolés
Aucune autre méthode de contrôle ESD ne partage ces caractéristiques.

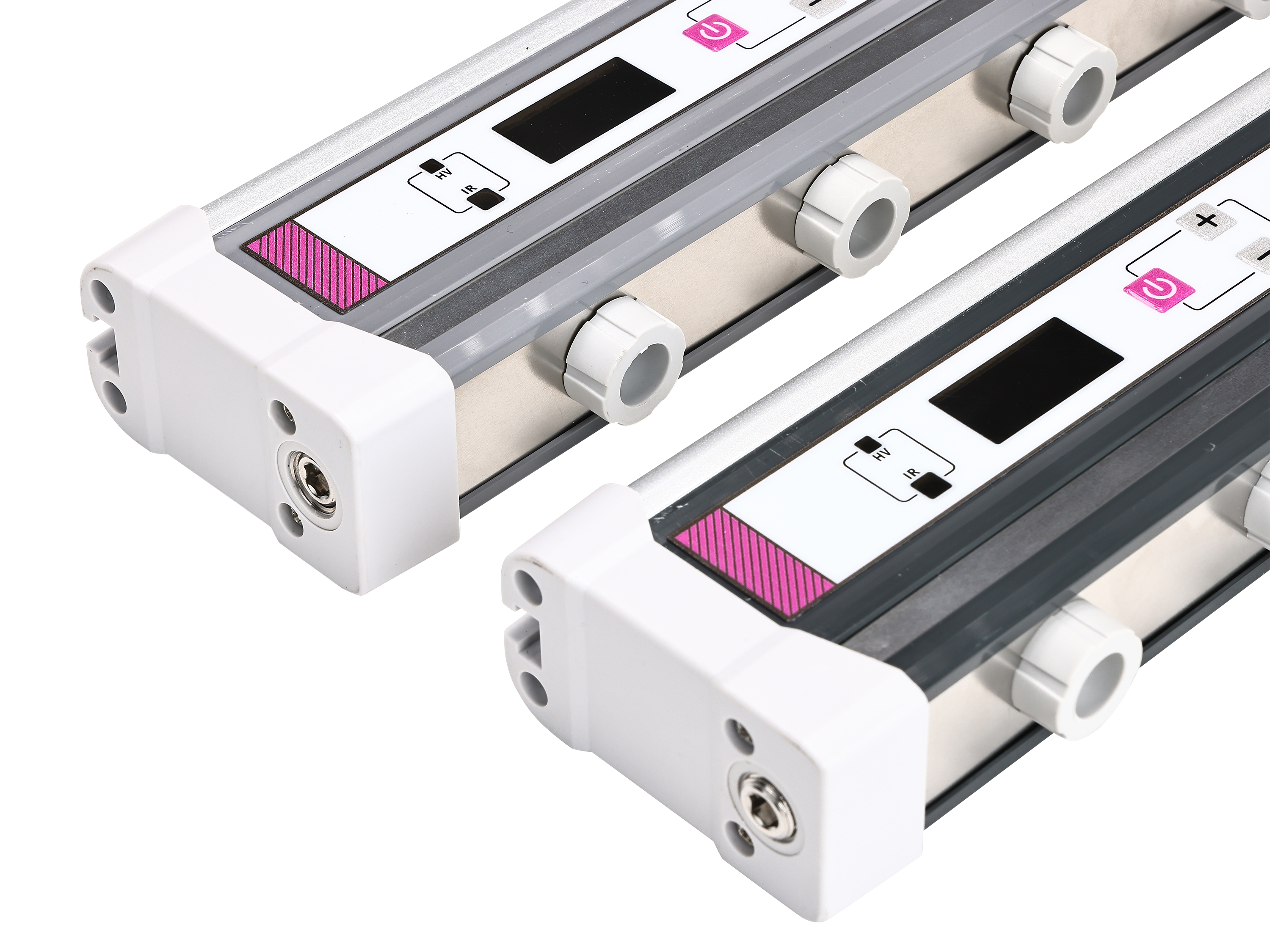

Une barre d'air ionisante est un dispositif d'ionisation linéaire conçu pour fournir une couverture ionique continue et uniforme sur une largeur définie. Il est optimisé pour l’intégration dans les lignes de production et les équipements automatisés.
Équilibre ionique
Temps de décroissance de la charge
Distance de travail efficace
Uniformité de la couverture
Stabilité dans le temps
Ces paramètres déterminent directement l’efficacité de l’atténuation des risques ESD.
Les barres d'air ionisantes constituent la principale et souvent la seule solution viable pour neutraliser la charge statique sur les matériaux isolants tels que les plastiques, les films, les résines et les structures composites.
Contrairement à la mise à la terre, qui est statique, les barres d'air ionisantes offrent une protection dynamique continue , neutralisant la charge générée pendant le traitement.
Dans une zone protégée ESD (EPA), les barres d'air ionisantes agissent comme la protection finale contre les charges statiques résiduelles et nouvellement générées.
Les barres d'air ionisantes diffèrent fondamentalement des souffleurs, pistolets et buses ionisants dans la mesure où elles offrent une protection continue au niveau du système plutôt qu'un contrôle localisé ou temporaire.
L'automatisation augmente la vitesse, la répétition et la proximité, ce qui intensifie la génération d'électricité statique et le risque ESD.
Les barres d'air ionisantes s'intègrent facilement dans les cellules robotiques, les convoyeurs et les stations de transfert, offrant ainsi une protection là où la mise à la terre humaine est impossible.
En supprimant les événements ESD de bas niveau, les barres d'air ionisantes réduisent considérablement les dommages latents et améliorent la fiabilité à long terme.
Un contrôle statique stable améliore la précision de la manipulation, réduit l'attraction des particules et stabilise les processus automatisés.
L'ionisation est explicitement requise lorsque les isolateurs ne peuvent pas être retirés ou mis à la terre.
Les normes CEI mettent l'accent sur la vérification des performances, les limites de l'équilibre ionique et la surveillance continue.
Des tests réguliers de l’équilibre ionique et du temps de désintégration sont essentiels pour maintenir l’intégrité du contrôle ESD.
Le nettoyage, l'étalonnage et l'enregistrement des performances de l'émetteur garantissent une stabilité à long terme.
Des barres d’air ionisantes mal sélectionnées ou mal entretenues peuvent introduire un déséquilibre, augmentant plutôt que réduisant le risque ESD.
Un équilibre ultra-faible et une compatibilité avec les salles blanches sont obligatoires.
La protection des composants et des assemblages tout au long des lignes automatisées est essentielle.
Les barres d'air ionisantes protègent les appareils électroniques sensibles et réduisent la contamination par les particules.
Des exigences strictes en matière de qualité, de propreté et de validation renforcent l’importance d’une ionisation stable.
Le coût caché des défaillances ESD dépasse de loin l’investissement dans une ionisation efficace.
Un rendement amélioré, une réduction des rebuts et une disponibilité plus élevée génèrent des retours mesurables.
Les barres d'air ionisantes sont des outils de contrôle des processus.
Ce sont des instruments de réduction des risques.
Ce sont des investissements stratégiques dans la protection de la marque.
Les barres d’air ionisantes intelligentes avec surveillance et connectivité deviendront la norme.
L'intégration avec des capteurs et des systèmes de contrôle permet une gestion statique adaptative.
Une mauvaise compréhension du rôle des barres d’air ionisantes conduit souvent à une sous-protection ou à une mauvaise utilisation.
Les barres d'air ionisantes doivent être intégrées dès le départ aux systèmes ESD, et non ajoutées de manière réactive.
Des études de cas réels démontrent systématiquement le rôle décisif des barres d’air ionisantes dans la prévention des incidents ESD coûteux.
Une ionisation efficace réduit les risques opérationnels et soutient la continuité des activités à long terme.
Les barres d'air ionisantes occupent une place centrale et irremplaçable dans les systèmes de protection ESD modernes. Ils comblent le vide laissé par la mise à la terre et les contrôles des matériaux, permettant une fabrication fiable à une époque dominée par les isolants, l'automatisation et les processus à grande vitesse. Les organisations qui reconnaissent et mettent correctement en œuvre les barres d’air ionisantes vont au-delà de la conformité de base ESD vers une gestion des risques électrostatiques robuste et évolutive.
Pour bien comprendre le rôle irremplaçable des barres d’air ionisantes, il est nécessaire d’examiner l’ionisation d’un point de vue basé sur la physique plutôt que d’un point de vue uniquement orienté vers les applications.
Sur les matériaux isolants, la charge électrostatique n’est pas libre de se déplacer sur la surface ou dans le sol. Au lieu de cela, la charge reste localisée, formant des champs électriques élevés qui peuvent persister pendant de longues périodes. Ces champs localisés sont précisément à l’origine de :
Événements ESD soudains lorsqu'un objet conducteur s'approche
Attraction des particules en suspension dans l'air
Interférence électrostatique avec les capteurs et l'automatisation
Les barres d'air ionisantes s'attaquent directement à ce phénomène en fournissant des porteurs de charge mobiles (ions) dans l'air ambiant, permettant ainsi la recombinaison au niveau de la surface.
Dans les environnements de production réels, la génération de charges statiques est continue plutôt que discrète. Les barres d'air ionisantes ne fonctionnent donc pas comme des neutralisants ponctuels, mais comme des dispositifs d'équilibre dynamique , équilibrant en permanence les taux de génération et de dissipation de charge.
Malgré leur efficacité, les barres d’air ionisantes présentent des risques spécifiques si elles sont mal conçues ou mal entretenues :
Déséquilibre ionique dû à la contamination de l'émetteur
Performances de décroissance réduites causées par un débit d'air insuffisant
Dérive électrique dans les alimentations haute tension
Un ioniseur déséquilibré peut augmenter le risque ESD en chargeant des produits avec une polarité nette. Cela montre pourquoi les barres d'air ionisantes doivent être traitées comme des dispositifs ESD contrôlés , et non comme des accessoires passifs.
Dans les systèmes reposant uniquement sur des matériaux de mise à la terre et dissipatifs, la charge statique résiduelle s'accumule sur les isolants, entraînant des événements de décharge imprévisibles.
Lorsque les barres d'air ionisantes sont correctement déployées, le potentiel statique est continuellement supprimé, réduisant considérablement les défaillances ESD catastrophiques et latentes.
Les technologies d'emballage avancées telles que l'emballage au niveau des tranches s'appuient fortement sur des barres d'air ionisantes pour maintenir un risque ESD ultra faible pendant la manipulation et le collage des puces.
Dans les services de fabrication électronique (EMS), les barres d'air ionisantes assurent un contrôle ESD standardisé sur diverses gammes de produits, simplifiant ainsi la conformité et réduisant la variabilité.
Les programmes d'EDD traditionnels s'appuient fortement sur le comportement humain (dragonnes, chaussures). Les barres d'air ionisantes réduisent cette dépendance en fournissant un contrôle au niveau de l'environnement.
Lorsque les systèmes ionisants sont visibles et surveillés, ils renforcent la sensibilisation et la discipline ESD dans toute l’organisation.
La qualification initiale établit des mesures de performance de base par rapport auxquelles une dérive future peut être détectée.
Des audits réguliers garantissent que les performances d'ionisation restent dans les limites définies tout au long du cycle de vie de l'équipement.
Les barres d'air ionisantes prennent en charge les systèmes de qualité ISO 9001, IATF 16949 et ceux des dispositifs médicaux en réduisant la variabilité des processus et les sources de risques non documentées.
Les entreprises mondiales normalisent de plus en plus les spécifications des barres d’air ionisantes pour garantir une protection ESD cohérente dans le monde entier.
Des stratégies d'ionisation robustes renforcent la confiance des clients, des auditeurs et des organismes de réglementation.
Les futurs systèmes ionisants pourraient tirer parti de l’apprentissage automatique pour prédire le risque statique et ajuster la production d’ions de manière proactive.
Des tableaux de bord centralisés permettront une visibilité en temps réel des performances d’ionisation dans des usines entières.
À mesure que les systèmes de fabrication deviennent de plus en plus complexes et sensibles, le rôle des barres d’air ionisantes continuera de s’étendre. Loin d'être des accessoires optionnels, ils représentent la pierre angulaire de la philosophie moderne de protection ESD, reliant la physique, l'ingénierie, la qualité et la gestion stratégique des risques.
