EIESD Ion Air Bar: Kegagalan Elektrostatis pada Perangkat MEMS

Sistem mikroelektromekanis, umumnya dikenal sebagai perangkat MEMS, merupakan komponen penting dalam aplikasi industri dan elektronik modern. Sistem miniatur ini menggabungkan elemen mekanik dan listrik pada skala mikroskopis, memungkinkan kemampuan penginderaan, aktuasi, dan pemrosesan sinyal tingkat lanjut. Perangkat MEMS banyak digunakan dalam sensor otomotif, instrumen medis, peralatan telekomunikasi, sistem dirgantara, otomasi industri, dan elektronik konsumen.

Terlepas dari keunggulannya dalam hal miniaturisasi dan kinerja, perangkat MEMS menghadapi tantangan keandalan yang signifikan. Salah satu masalah keandalan yang paling penting adalah kegagalan elektrostatis, yang dapat berdampak buruk pada fungsionalitas perangkat, hasil produksi, stabilitas operasional, dan daya tahan jangka panjang. Karena struktur MEMS beroperasi pada skala mikro dan nano, gaya elektrostatik kecil pun dapat menyebabkan kerusakan besar.

Kegagalan elektrostatik pada perangkat MEMS terjadi ketika pelepasan muatan listrik statis yang tidak terkendali atau tarikan elektrostatik merusak struktur mikro yang halus, menyebabkan gesekan, kerusakan dielektrik, deformasi struktural, ketidakstabilan sinyal, atau kerusakan total pada perangkat. Optimalisasi desain yang efektif, pemilihan material, strategi grounding, dan pengendalian lingkungan sangat penting untuk mengurangi risiko elektrostatis dalam aplikasi MEMS.

Ketika industri terus menuntut sistem elektronik yang lebih kecil, lebih cepat, dan lebih andal, memahami mekanisme kegagalan elektrostatik di MEMS menjadi semakin penting. Produsen dan insinyur harus menerapkan strategi keandalan yang komprehensif di seluruh tahap desain, fabrikasi, pengemasan, transportasi, dan operasional untuk meminimalkan kerentanan elektrostatis.

Artikel ini membahas penyebab, mekanisme, efek, metode pencegahan, standar pengujian, dan tren masa depan terkait kegagalan elektrostatis pada perangkat MEMS. Diskusi ini juga menyoroti pendekatan rekayasa praktis yang meningkatkan keandalan perangkat dan umur operasional.

Daftar isi

• Memahami Kegagalan Elektrostatis pada Perangkat MEMS

• Penyebab Utama Kerusakan Elektrostatis pada Struktur MEMS

• Mode Kegagalan Umum di Perangkat MEMS

• Dampak Kegagalan Elektrostatis pada Aplikasi Industri

• Bahan dan Faktor Desain yang Mempengaruhi Keandalan Elektrostatis

• Teknik Perlindungan Pelepasan Listrik Statis untuk MEMS

• Pengaruh Lingkungan terhadap Perilaku Elektrostatis

• Metode Pengujian dan Evaluasi Keandalan

• Tantangan Manufaktur dan Pertimbangan Pengemasan

• Tren Masa Depan dalam Perlindungan Elektrostatis MEMS

• Kesimpulan

Memahami Kegagalan Elektrostatis pada Perangkat MEMS

Kegagalan elektrostatik pada perangkat MEMS mengacu pada kerusakan fisik atau listrik yang disebabkan oleh gaya elektrostatik, pelepasan muatan listrik statis, atau akumulasi muatan yang mengganggu pengoperasian normal struktur mekanik dan listrik mikroskopis.

Perangkat MEMS berisi struktur bergerak yang sangat kecil seperti balok, kantilever, membran, dan elektroda tersuspensi. Karena dimensinya yang kecil dan kekakuan mekanis yang rendah, struktur ini sangat sensitif terhadap interaksi elektrostatis. Bahkan akumulasi muatan minimal pun dapat menghasilkan gaya elektrostatis yang cukup kuat untuk mengubah bentuk atau merusak perangkat secara permanen.

Kegagalan elektrostatik umumnya berasal dari dua mekanisme utama. Yang pertama adalah pelepasan muatan listrik statis, umumnya dikenal sebagai ESD, di mana pelepasan listrik secara tiba-tiba mentransfer energi ke dalam struktur MEMS. Mekanisme kedua adalah tarikan elektrostatis, dimana muatan statis menyebabkan komponen bergerak saling menempel, fenomena ini disebut gesekan.

Di banyak lingkungan industri, muatan elektrostatis dapat terakumulasi selama pembuatan, pengemasan, transportasi, atau pengoperasian perangkat normal. Gesekan antar material, kondisi lingkungan yang kering, landasan yang tidak tepat, dan prosedur penanganan yang tidak memadai semuanya berkontribusi terhadap penumpukan muatan.

Kompleksitas perangkat MEMS semakin meningkatkan sensitivitas elektrostatis karena sistem ini mengintegrasikan fungsi mekanis dan semikonduktor. Peristiwa elektrostatis tunggal secara bersamaan dapat merusak jalur konduktif, lapisan dielektrik, dan komponen mekanis yang bergerak.

Keandalan elektrostatik MEMS tidak hanya merupakan tantangan teknik elektro tetapi juga merupakan masalah multidisiplin yang melibatkan ilmu material, teknik mesin, fabrikasi semikonduktor, dan pengendalian lingkungan.

Penyebab Utama Kerusakan Elektrostatis pada Struktur MEMS

Penyebab utama kerusakan elektrostatis pada perangkat MEMS meliputi pelepasan muatan listrik statis, akumulasi muatan, pengisian dielektrik, kontaminasi permukaan, pengardean yang tidak tepat, dan variasi kelembapan lingkungan.

Pelepasan muatan listrik statis tetap menjadi salah satu ancaman paling berbahaya terhadap keandalan MEMS. Peristiwa ESD terjadi ketika dua benda dengan potensial listrik berbeda tiba-tiba bertukar muatan. Di fasilitas fabrikasi MEMS, operator, peralatan, bahan pengemas, dan sistem konveyor semuanya dapat menghasilkan muatan elektrostatis.

Akumulasi muatan juga merupakan kontributor utama kegagalan elektrostatis. Karena struktur MEMS sering kali mengandung lapisan isolasi dan elemen tersuspensi, muatan statis mungkin tetap terperangkap di dalam perangkat. Seiring waktu, akumulasi biaya mengubah perilaku perangkat dan meningkatkan kemungkinan kegagalan.

Pengisian dielektrik terjadi ketika medan listrik menyuntikkan muatan ke dalam bahan isolasi. Fenomena ini khususnya menjadi masalah pada perangkat MEMS kapasitif seperti akselerometer, giroskop, dan sakelar RF. Pengisian daya dielektrik dalam jangka panjang dapat mengubah parameter operasional dan pada akhirnya menyebabkan ketidakstabilan perangkat.

Kontaminasi permukaan juga meningkatkan kerentanan elektrostatis. Partikel debu, residu kelembapan, dan kontaminan organik mengubah sifat listrik lokal dan meningkatkan konsentrasi muatan. Kontaminan ini dapat menciptakan titik peningkatan medan listrik lokal yang mempercepat proses penguraian.

Sumber Kegagalan Elektrostatis Utama

Mode Kegagalan Umum di Perangkat MEMS

Mode kegagalan elektrostatis yang umum pada perangkat MEMS meliputi stiction, kerusakan dielektrik, korsleting listrik, deformasi struktural, retak lelah, dan degradasi sinyal.

Stiction adalah salah satu mekanisme kegagalan MEMS yang paling dikenal. Gaya tarik menarik elektrostatik menyebabkan komponen bergerak menempel pada permukaan yang berdekatan. Sekali adhesi terjadi, kekuatan mekanis yang memulihkan mungkin tidak cukup untuk memisahkan struktur, sehingga mengakibatkan kegagalan permanen.

Kerusakan dielektrik terjadi ketika medan listrik melebihi kemampuan isolasi bahan dielektrik. Kondisi tegangan tinggi dapat menciptakan jalur konduktif melalui lapisan isolasi, sehingga merusak fungsi perangkat secara permanen.

Korsleting listrik sering kali diakibatkan oleh kontaminasi partikel konduktif atau kerusakan penghalang isolasi. Pada sakelar dan sensor MEMS, korsleting dapat mengganggu transmisi sinyal dan menonaktifkan fungsi operasional.

Deformasi mekanis yang disebabkan oleh gaya elektrostatik dapat mengubah geometri perangkat. Karena struktur MEMS sangat kecil, bahkan deformasi mikroskopis pun secara signifikan mempengaruhi kalibrasi dan sensitivitas perangkat.

Stres elektrostatis yang berulang juga dapat menyebabkan retak lelah. Pembebanan elektrostatik siklik menghasilkan konsentrasi tegangan mekanis yang pada akhirnya menghasilkan keretakan struktural pada komponen tersuspensi.

Mode Kegagalan Elektrostatik Paling Umum

1. Gesekan antar permukaan yang dapat digerakkan

2. Kerusakan lapisan dielektrik

3. Pemadaman jalur listrik

4. Keruntuhan balok mekanis

5. Muatan permukaan menyebabkan ketidakstabilan

6. Penyimpangan sinyal dan kesalahan kalibrasi

7. Kerusakan termal dari arus pelepasan

Dampak Kegagalan Elektrostatis pada Aplikasi Industri

Kegagalan elektrostatis mengurangi keandalan perangkat MEMS, meningkatkan biaya produksi, memperpendek umur operasional, dan mengganggu kinerja dalam sistem industri penting.

Perangkat MEMS terintegrasi secara luas ke dalam aplikasi keselamatan penting seperti sensor kantung udara otomotif, sistem navigasi ruang angkasa, monitor tekanan industri, dan instrumen diagnostik medis. Kegagalan elektrostatik di lingkungan ini dapat mengakibatkan gangguan operasional atau bahaya keselamatan.

Di sektor otomotif, akselerometer dan giroskop MEMS mendukung sistem bantuan pengemudi tingkat lanjut. Ketidakstabilan elektrostatik dapat menyebabkan data penginderaan tidak akurat, sehingga mempengaruhi kinerja keselamatan kendaraan.

Sistem otomasi industri juga sangat bergantung pada sensor tekanan MEMS dan sensor aliran. Kerusakan elektrostatis dapat menghasilkan pembacaan yang salah, sehingga mengurangi efisiensi proses dan meningkatkan kebutuhan perawatan.

Dalam aplikasi telekomunikasi, sakelar RF MEMS sangat sensitif terhadap pengisian daya elektrostatis. Distorsi sinyal dan kehilangan penyisipan yang disebabkan oleh degradasi elektrostatis dapat berdampak negatif terhadap keandalan komunikasi.

Aplikasi medis memerlukan standar keandalan yang sangat tinggi. Kegagalan elektrostatik pada perangkat MEMS yang dapat ditanamkan atau diagnostik dapat membahayakan keselamatan pasien dan keakuratan peralatan.

Konsekuensi Industri dari Kegagalan Elektrostatis

• Mengurangi hasil produksi

• Peningkatan biaya pemeliharaan

• Biaya penggantian garansi lebih tinggi

• Mengurangi umur produk

• Akurasi operasional lebih rendah

• Waktu henti sistem yang tidak terduga

• Risiko keselamatan dan kepatuhan

Bahan dan Faktor Desain yang Mempengaruhi Keandalan Elektrostatis

Sifat material, geometri struktur, pelapis permukaan, dan desain kelistrikan secara signifikan mempengaruhi keandalan elektrostatis perangkat MEMS.

Konduktivitas material memainkan peran utama dalam disipasi muatan. Bahan konduktif memungkinkan muatan statis menyebar lebih efektif, sehingga mengurangi risiko akumulasi muatan. Bahan isolasi, meskipun diperlukan untuk banyak struktur MEMS, seringkali meningkatkan sensitivitas elektrostatis.

Kekasaran permukaan dan karakteristik lapisan juga mempengaruhi perilaku elektrostatis. Permukaan yang halus dapat meningkatkan daya rekat yang lebih kuat selama terjadinya gesekan, sementara pelapis khusus dapat mengurangi energi permukaan dan meminimalkan kemungkinan lengket.

Geometri struktur sangat mempengaruhi distribusi medan listrik. Sudut tajam dan celah sempit menciptakan titik konsentrasi medan listrik yang meningkatkan risiko kerusakan. Desain geometris yang dioptimalkan membantu mendistribusikan gaya elektrostatis secara lebih merata.

Kekakuan mekanis merupakan faktor penting lainnya. Struktur fleksibel lebih rentan terhadap gaya tarik elektrostatik dan deformasi. Insinyur harus hati-hati menyeimbangkan persyaratan sensitivitas dengan ketahanan mekanis.

Faktor Penting Optimasi Desain

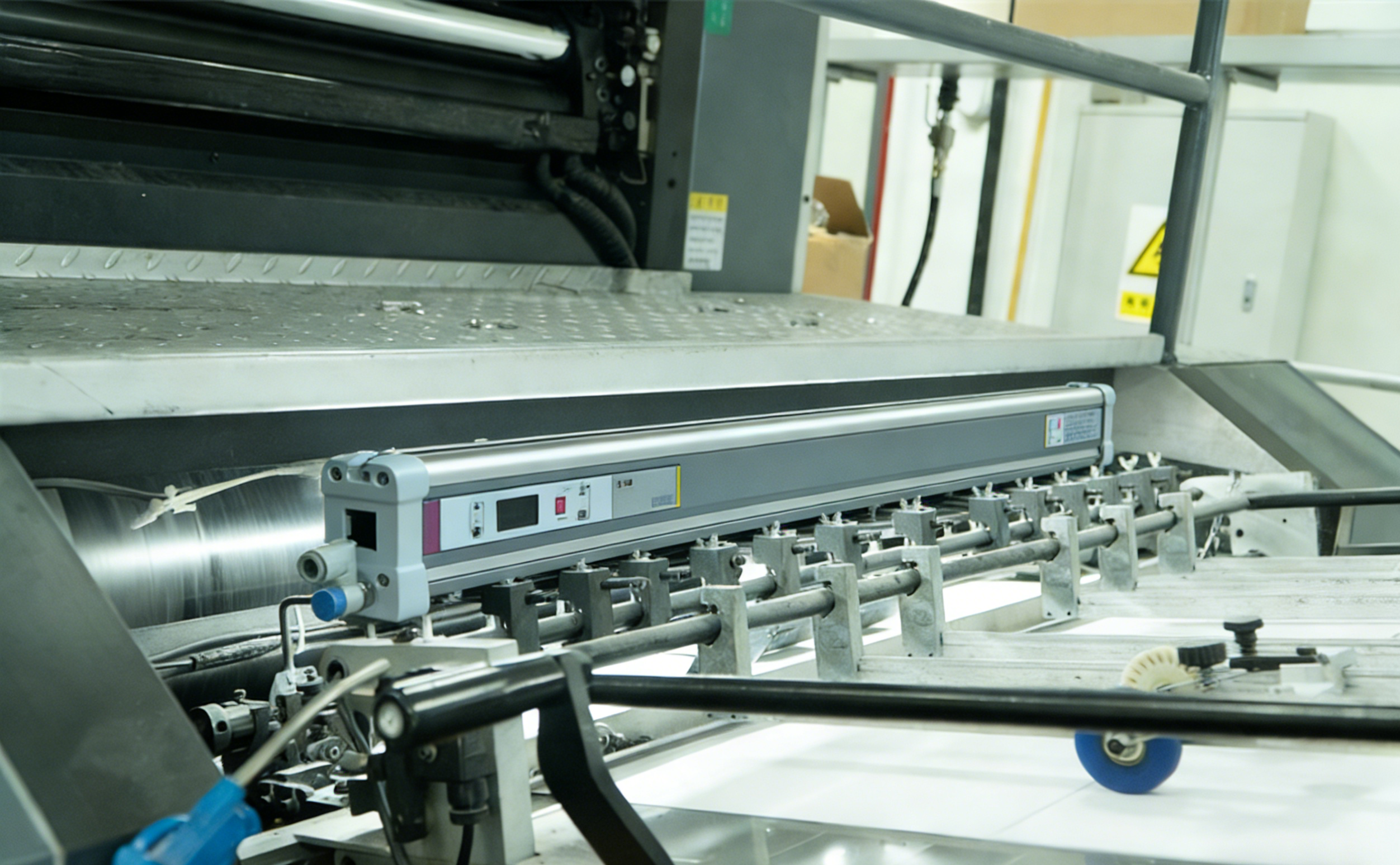

Teknik Perlindungan Pelepasan Listrik Statis untuk MEMS

Teknik perlindungan elektrostatik yang efektif mencakup sistem pembumian, metode pelindung, bahan antistatis, komponen perlindungan sirkuit, kontrol kelembapan, dan pengemasan perangkat yang dioptimalkan.

Grounding adalah salah satu strategi pencegahan ESD yang paling penting. Pengardean yang tepat menghilangkan akumulasi muatan sebelum mencapai struktur MEMS yang sensitif. Fasilitas manufaktur biasanya menerapkan stasiun kerja yang dibumikan, lantai konduktif, dan peralatan penanganan yang dibumikan.

Metode pelindung melindungi perangkat dari medan listrik eksternal. Penutup konduktif dan struktur pelindung Faraday mengurangi paparan interferensi elektrostatik selama transportasi dan pengoperasian.

Bahan antistatis biasanya digunakan dalam sistem pengemasan dan penanganan. Bahan-bahan ini mencegah penumpukan muatan berlebihan dan mengurangi risiko pembuangan selama proses logistik dan perakitan.

Perlindungan tingkat sirkuit juga penting. Insinyur mengintegrasikan dioda perlindungan, struktur pembatas arus, dan elemen penekan tegangan untuk meminimalkan tegangan listrik berlebih selama kejadian ESD.

Kontrol kelembaban lingkungan secara signifikan meningkatkan keamanan elektrostatis. Tingkat kelembapan sedang mengurangi pembangkitan listrik statis dengan meningkatkan konduktivitas permukaan dan meningkatkan kebocoran muatan.

Strategi Utama Perlindungan ESD

1. Menerapkan sistem landasan yang komprehensif

2. Gunakan bahan kemasan konduktif

3. Kontrol kelembapan di area produksi

4. Mengurangi kontaminasi permukaan

5. Optimalkan geometri perangkat untuk konsentrasi bidang yang lebih rendah

6. Oleskan lapisan pelindung permukaan

7. Integrasikan sirkuit penekan ESD

Pengaruh Lingkungan terhadap Perilaku Elektrostatis

Kondisi lingkungan seperti kelembapan, suhu, kontaminasi udara, dan getaran mekanis sangat mempengaruhi perilaku elektrostatis pada perangkat MEMS.

Lingkungan dengan kelembapan rendah secara signifikan meningkatkan pembangkitan muatan elektrostatis. Udara kering mengurangi konduktivitas permukaan, sehingga muatan lebih mudah terakumulasi. Oleh karena itu, fasilitas fabrikasi semikonduktor menjaga tingkat kelembapan yang dikontrol dengan cermat.

Variasi suhu juga mempengaruhi keandalan elektrostatis. Ekspansi termal dapat mengubah jarak celah antara struktur MEMS, mengubah intensitas medan listrik dan gaya tarik elektrostatik.

Partikel dan kontaminan di udara berkontribusi terhadap peningkatan medan listrik lokal. Akumulasi debu pada permukaan MEMS meningkatkan kemungkinan kerusakan dielektrik dan konsentrasi muatan.

Getaran mekanis dapat memperburuk efek elektrostatis dengan mengubah keselarasan struktur dan meningkatkan pembentukan muatan gesekan. Lingkungan getaran pada mesin industri memerlukan pertimbangan perlindungan elektrostatis tambahan.

Stabilitas lingkungan sangat penting untuk aplikasi luar ruangan dan ruang angkasa di mana perangkat mengalami kondisi atmosfer yang berubah dengan cepat.

Metode Pengujian dan Evaluasi Keandalan

Keandalan elektrostatik MEMS dievaluasi melalui pengujian ESD, analisis tegangan dielektrik, simulasi lingkungan, analisis kegagalan, dan pengujian operasional jangka panjang.

Pengujian ESD mensimulasikan peristiwa pelepasan muatan listrik statis dalam kondisi laboratorium yang terkendali. Insinyur mengukur tingkat toleransi perangkat dan mengidentifikasi ambang kegagalan menggunakan prosedur pengujian standar.

Pengujian model tubuh manusia dan pengujian model perangkat bermuatan biasanya digunakan untuk mengevaluasi sensitivitas ESD. Metode ini mereplikasi skenario elektrostatis realistis yang ditemui selama pembuatan dan penanganan.

Pengujian simulasi lingkungan memaparkan perangkat MEMS pada berbagai kondisi kelembapan, suhu, dan kontaminasi. Pengujian tersebut membantu memprediksi keandalan operasional di lingkungan dunia nyata.

Teknik analisis kegagalan mikroskopis memungkinkan para insinyur mengidentifikasi mekanisme kerusakan fisik. Pemindaian mikroskop elektron dan analisis berkas ion terfokus banyak digunakan untuk inspeksi struktural terperinci.

Tes Keandalan MEMS yang Khas

Tantangan Manufaktur dan Pertimbangan Pengemasan

Proses manufaktur dan pengemasan secara signifikan mempengaruhi keandalan elektrostatis dan stabilitas jangka panjang perangkat MEMS.

Fabrikasi MEMS melibatkan beberapa langkah pemrosesan semikonduktor sensitif termasuk litografi, etsa, deposisi, dan ikatan wafer. Setiap tahap menimbulkan peluang akumulasi muatan elektrostatis dan kerusakan perangkat.

Pengemasan sangat penting karena perangkat MEMS mengandung struktur bergerak yang memerlukan perlindungan lingkungan sekaligus menjaga kebebasan operasional. Desain kemasan yang tidak tepat dapat meningkatkan paparan medan elektrostatis atau memerangkap kontaminan di dalam kemasan.

Teknologi pengemasan tingkat wafer meningkatkan perlindungan elektrostatik dengan meminimalkan paparan penanganan dan mengurangi risiko kontaminasi. Metode penyegelan kedap udara yang canggih juga menstabilkan kondisi lingkungan di sekitar struktur MEMS.

Sistem perakitan otomatis memerlukan kontrol elektrostatis yang cermat karena peralatan penanganan robotik dapat menghasilkan muatan statis selama proses produksi berkecepatan tinggi.

Produsen semakin banyak menerapkan sistem pemantauan elektrostatik ruang bersih untuk terus mengukur tingkat muatan lingkungan dan mengurangi kegagalan terkait produksi.

Tren Masa Depan dalam Perlindungan Elektrostatis MEMS

Teknologi perlindungan elektrostatis MEMS di masa depan akan berfokus pada material canggih, sistem pemantauan cerdas, pelapis skala nano, dan optimalisasi keandalan berbasis AI.

Pelapis permukaan berstrukturnano muncul sebagai solusi yang sangat efektif untuk mengurangi gesekan dan akumulasi muatan. Lapisan ini mengubah sifat energi permukaan sekaligus mempertahankan kinerja MEMS.

Perangkat MEMS yang memantau mandiri juga sedang dikembangkan. Kemampuan penginderaan terintegrasi memungkinkan perangkat mendeteksi kondisi elektrostatik abnormal dan memulai respons perlindungan sebelum terjadi kegagalan.

Teknologi kecerdasan buatan dan pembelajaran mesin semakin banyak digunakan untuk analisis keandalan prediktif. Algoritme AI menganalisis data operasional untuk mengidentifikasi tanda-tanda peringatan dini degradasi elektrostatis.

Polimer konduktif canggih dan sistem material hibrid selanjutnya dapat meningkatkan kemampuan disipasi elektrostatis sekaligus menjaga sensitivitas MEMS dan keunggulan miniaturisasi.

Ketika perangkat MEMS terus menyusut menuju dimensi skala nano, rekayasa keandalan elektrostatik akan menjadi lebih penting untuk sistem elektronik berkinerja tinggi di masa depan.

Kesimpulan

Kegagalan elektrostatis tetap menjadi salah satu tantangan keandalan paling signifikan yang memengaruhi perangkat MEMS di berbagai industri. Karena skala mikroskopis struktur MEMS, gaya elektrostatis yang kecil pun dapat menyebabkan kerusakan mekanis dan listrik yang parah.

Memahami penyebab kegagalan elektrostatik, termasuk kejadian ESD, akumulasi muatan, pengisian dielektrik, dan pengaruh lingkungan, sangat penting untuk meningkatkan keandalan perangkat. Insinyur harus menggabungkan desain struktural yang dioptimalkan, pemilihan material, pengendalian lingkungan, dan strategi perlindungan tingkat lanjut untuk mengurangi risiko elektrostatis.

Industri modern semakin bergantung pada teknologi MEMS untuk sistem otomotif, otomasi industri, telekomunikasi, peralatan medis, dan aplikasi luar angkasa. Akibatnya, keandalan elektrostatik telah menjadi faktor penting dalam memastikan keselamatan operasional, efisiensi produksi, dan kinerja produk jangka panjang.

Kemajuan di masa depan dalam sistem pemantauan cerdas, pelapisan canggih, analisis keandalan berbasis AI, dan material generasi berikutnya akan terus meningkatkan kemampuan perlindungan elektrostatis. Perusahaan yang mengutamakan rekayasa keandalan elektrostatis MEMS akan memperoleh keuntungan signifikan dalam kualitas produk, daya tahan, dan daya saing pasar.
