EIESD Ion Air Bar: Risiko ESD dalam Pembuatan Chip Kecerdasan Buatan

Manufaktur chip kecerdasan buatan telah menjadi salah satu sektor paling maju di industri semikonduktor. Ketika permintaan akan daya komputasi AI terus meningkat di pusat data, sistem otonom, otomasi industri, dan komputasi edge, pembuat chip memproduksi sirkuit terintegrasi yang semakin canggih dengan geometri yang lebih kecil dan kepadatan transistor yang lebih tinggi. Namun, seiring dengan terobosan teknologi ini, muncul tantangan besar yang mengancam keandalan manufaktur, hasil produk, dan kinerja perangkat dalam jangka panjang: pelepasan muatan listrik statis.

Pelepasan muatan listrik statis, biasa disebut ESD, adalah masalah tersembunyi namun sangat merusak di lingkungan fabrikasi semikonduktor. Chip AI mengandung komponen berskala nano yang sangat sensitif yang dapat rusak secara permanen bahkan oleh peristiwa elektrostatis kecil sekalipun. Di lingkungan manufaktur bervolume tinggi, ESD yang tidak terkontrol dapat menyebabkan hilangnya hasil, cacat laten, berkurangnya keandalan, dan peningkatan biaya operasional. Ketika chip AI menjadi lebih kompak dan kompleks, perlindungan ESD menjadi lebih penting dari sebelumnya.

Risiko ESD dalam pembuatan chip kecerdasan buatan dapat menyebabkan kegagalan komponen secara langsung, masalah keandalan laten, hasil produksi yang lebih rendah, waktu henti yang mahal, dan kinerja chip yang terganggu. Program pengendalian ESD yang efektif, material khusus, sistem grounding, pemantauan lingkungan, dan pelatihan karyawan sangat penting untuk melindungi perangkat semikonduktor AI tingkat lanjut selama fabrikasi, perakitan, pengujian, dan transportasi.

Industri semikonduktor menghadapi tantangan ESD yang unik karena prosesor AI sering kali mengintegrasikan miliaran transistor ke dalam arsitektur yang sangat kompak. Perangkat ini beroperasi pada tegangan rendah dan ukuran node lebih kecil, sehingga semakin rentan terhadap kerusakan elektrostatis. Bahkan peristiwa elektrostatis kecil yang mungkin tidak memengaruhi perangkat elektronik konvensional dapat menghancurkan atau melemahkan chip AI canggih.

Artikel ini membahas risiko utama ESD yang terkait dengan pembuatan chip AI, penyebab kerusakan elektrostatis, dampaknya terhadap operasi semikonduktor, dan strategi pencegahan terbaik yang digunakan di fasilitas fabrikasi modern. Laporan ini juga mengkaji bagaimana kepatuhan ESD berkontribusi terhadap keandalan produk, efisiensi operasional, dan keberhasilan manufaktur jangka panjang.

Daftar isi

• Memahami ESD dalam Pembuatan Chip AI

• Mengapa Chip AI Sangat Rentan terhadap ESD

• Sumber Utama ESD di Fasilitas Semikonduktor

• Bagaimana ESD Mempengaruhi Hasil dan Keandalan Manufaktur

• Program Kontrol ESD Penting untuk Produksi Chip AI

• Pentingnya Bahan dan Peralatan ESD yang Aman

• Peran Lingkungan Cleanroom dalam Pencegahan ESD

• Metode Pengujian dan Pemantauan ESD

• Mengapa Pelatihan Karyawan Sangat Penting untuk Perlindungan ESD

• Tantangan ESD Masa Depan dalam Teknologi Semikonduktor AI Tingkat Lanjut

• Kesimpulan

Memahami ESD dalam Pembuatan Chip AI

Pelepasan muatan listrik statis dalam pembuatan chip AI mengacu pada transfer energi listrik secara tiba-tiba antar objek dengan potensi listrik berbeda, yang berpotensi merusak perangkat semikonduktor sensitif selama fabrikasi, perakitan, atau penanganan.

Pelepasan muatan listrik statis terjadi ketika listrik statis terakumulasi pada permukaan, peralatan, material, atau personel dan tiba-tiba dilepaskan ke komponen elektronik. Di lingkungan manufaktur semikonduktor, pelepasan muatan listrik yang terlalu kecil untuk dapat dideteksi oleh manusia dapat merusak chip AI secara parah. Struktur semikonduktor modern sangat rumit, terutama pada node proses lanjutan di mana dimensi transistor diukur dalam nanometer.

Chip AI sangat sensitif karena mengandung arsitektur padat dengan teknologi pengemasan canggih seperti penumpukan tiga dimensi, chiplet, dan integrasi memori bandwidth tinggi. Desain ini meningkatkan kinerja komputasi tetapi juga mengurangi toleransi sirkuit internal terhadap tegangan berlebih listrik.

Kerusakan ESD dapat diklasifikasikan menjadi dua kategori utama:

1. Kegagalan Bencana

2. Cacat Laten

Kegagalan besar menyebabkan kerusakan langsung pada perangkat dan sering kali terdeteksi selama pengujian. Cacat laten lebih berbahaya karena chip awalnya berfungsi normal tetapi kemudian gagal selama pengoperasian di lapangan. Hal ini menimbulkan masalah keandalan yang serius bagi industri yang mengandalkan sistem AI, termasuk layanan kesehatan, otomasi otomotif, ruang angkasa, dan robotika industri.

Oleh karena itu, produsen semikonduktor menerapkan program pengendalian ESD yang komprehensif untuk meminimalkan risiko di setiap tahap produksi, mulai dari fabrikasi wafer hingga pengemasan akhir dan pengiriman.

Mengapa Chip AI Sangat Rentan terhadap ESD

Chip AI sangat rentan terhadap ESD karena geometri transistornya yang sangat kecil, arsitektur kepadatan tinggi, dan voltase pengoperasian yang rendah secara signifikan mengurangi ketahanannya terhadap peristiwa elektrostatis.

Evolusi teknologi semikonduktor AI telah meningkatkan sensitivitas perangkat secara signifikan. Sirkuit terpadu tradisional memiliki ukuran fitur yang lebih besar dan toleransi tegangan yang lebih tinggi. Namun, prosesor AI modern diproduksi menggunakan node yang sangat canggih yang memprioritaskan kecepatan, efisiensi, dan kepadatan transistor.

Beberapa faktor teknologi meningkatkan kerentanan ESD pada chip AI:

Akselerator AI sering kali memproses beban kerja paralel yang sangat besar dan memerlukan desain termal dan listrik yang sangat efisien. Untuk mencapai tujuan ini, produsen mengurangi ketebalan isolasi dan meminimalkan jarak komponen. Sayangnya, optimasi yang sama membuat chip lebih rapuh jika terkena listrik statis.

Tantangan lainnya adalah kompleksitas teknologi pengemasan yang canggih. Chip AI semakin bergantung pada metode integrasi heterogen di mana beberapa cetakan digabungkan menjadi satu paket. Setiap antarmuka menimbulkan titik risiko ESD tambahan selama perakitan dan pengujian.

Ketika teknologi semikonduktor terus mengalami penurunan, rekayasa perlindungan ESD menjadi lebih sulit. Struktur perlindungan tradisional mungkin memakan area chip yang berlebihan atau berdampak negatif pada kinerja kecepatan tinggi. Oleh karena itu, produsen harus menyeimbangkan optimalisasi kinerja dengan desain perlindungan ESD yang kuat.

Sumber Utama ESD di Fasilitas Semikonduktor

Sumber ESD utama di fasilitas manufaktur semikonduktor meliputi pergerakan personel, permukaan peralatan, sistem penanganan material, bahan pengemas, mesin otomatis, dan kondisi lingkungan.

Listrik statis dapat berasal dari banyak aktivitas manufaktur umum. Gesekan antar material, pemisahan permukaan, dan pergerakan aliran udara semuanya dapat menghasilkan muatan elektrostatis. Di pabrik fabrikasi semikonduktor AI, muatan ini dapat terakumulasi dengan cepat jika pengendalian yang tepat tidak diterapkan.

Personil adalah salah satu sumber ESD yang paling umum. Berjalan melintasi lantai, memegang bahan plastik, atau mengenakan pakaian yang tidak sesuai standar dapat menghasilkan listrik statis ribuan volt. Tanpa sistem grounding seperti tali pergelangan tangan atau alas kaki konduktif, karyawan mungkin secara tidak sengaja melepaskan energi statis ke perangkat semikonduktor yang sensitif.

Peralatan manufaktur juga dapat menghasilkan muatan elektrostatis melalui pergerakan mekanis dan proses transfer material. Sistem robotik otomatis, ban berjalan, dan alat penanganan wafer harus dirancang secara cermat dengan bahan yang aman terhadap ESD dan sambungan ground.

Sumber ESD umum di lingkungan semikonduktor meliputi:

• Akumulasi muatan tubuh manusia

• Bahan kemasan isolasi

• Wadah dan nampan plastik

• Peralatan penanganan otomatis

• Kondisi lingkungan yang kering

• Pergerakan sistem udara

• Stasiun kerja yang tidak diarde

• Bahan pakaian yang tidak tepat

Tingkat kelembapan secara signifikan mempengaruhi timbulnya ESD. Udara kering meningkatkan akumulasi statis karena kelembapan biasanya membantu menghilangkan muatan listrik. Ruang bersih semikonduktor sering kali memerlukan sistem kontrol lingkungan yang ketat untuk menjaga keseimbangan kondisi kelembapan sekaligus menjaga standar kontaminasi.

Proses pengemasan dan transportasi menimbulkan risiko tambahan. Chip AI dapat melewati berbagai tahap produksi dan lingkungan rantai pasokan sebelum integrasi akhir. Tanpa kemasan konduktif dan prosedur penanganan yang tepat, kerusakan elektrostatis dapat terjadi di luar fasilitas fabrikasi itu sendiri.

Bagaimana ESD Mempengaruhi Hasil dan Keandalan Manufaktur

ESD berdampak negatif pada manufaktur semikonduktor dengan mengurangi hasil produksi, meningkatkan tingkat kerusakan, menciptakan kegagalan keandalan yang laten, dan meningkatkan biaya operasional di seluruh rantai pasokan chip AI.

Hilangnya hasil panen merupakan salah satu dampak ekonomi paling signifikan dari peristiwa ESD. Manufaktur semikonduktor sudah melibatkan investasi modal dan kompleksitas proses yang sangat tinggi. Bahkan persentase kecil dari produk cacat dapat mengakibatkan kerugian finansial yang besar.

Kegagalan terkait ESD dapat terjadi selama fabrikasi wafer, pengikatan cetakan, perakitan, pengujian, atau pengiriman. Cacat yang diakibatkannya dapat memaksa produsen untuk membuang komponen, mengulangi langkah pemrosesan, atau melakukan pemeriksaan kualitas tambahan.

Dampak finansial dari ESD dapat mencakup:

Cacat laten sangat berbahaya karena dapat lolos dari prosedur pengujian standar. Sebuah chip yang dilemahkan oleh ESD pada awalnya mungkin lulus uji fungsional tetapi gagal beberapa bulan kemudian karena tekanan termal atau listrik. Dalam aplikasi AI yang melibatkan kendaraan otonom, otomasi industri, atau sistem medis, kegagalan seperti itu dapat menimbulkan risiko keselamatan yang serius.

Oleh karena itu, produsen berinvestasi besar-besaran dalam program pencegahan ESD karena biaya pencegahannya jauh lebih rendah dibandingkan biaya kegagalan produk. Pengujian keandalan jangka panjang, sistem penelusuran, dan audit proses biasanya digunakan untuk mengidentifikasi potensi kerentanan terkait ESD.

Program Kontrol ESD Penting untuk Produksi Chip AI

Program pengendalian ESD yang efektif menggabungkan sistem grounding, teknologi ionisasi, bahan konduktif, pemantauan lingkungan, prosedur kepatuhan, dan audit berkelanjutan untuk melindungi proses manufaktur semikonduktor AI.

Program kontrol ESD yang komprehensif sangat penting untuk meminimalkan risiko elektrostatik di seluruh operasi semikonduktor. Program-program ini menetapkan prosedur standar untuk peralatan, personel, material, dan pengelolaan lingkungan.

Grounding adalah salah satu metode perlindungan ESD yang paling mendasar. Sistem grounding personel biasanya mencakup tali pergelangan tangan, alas kaki konduktif, lantai ground, dan stasiun kerja konduktif. Sistem ini dengan aman menghilangkan listrik statis sebelum pelepasan listrik terjadi.

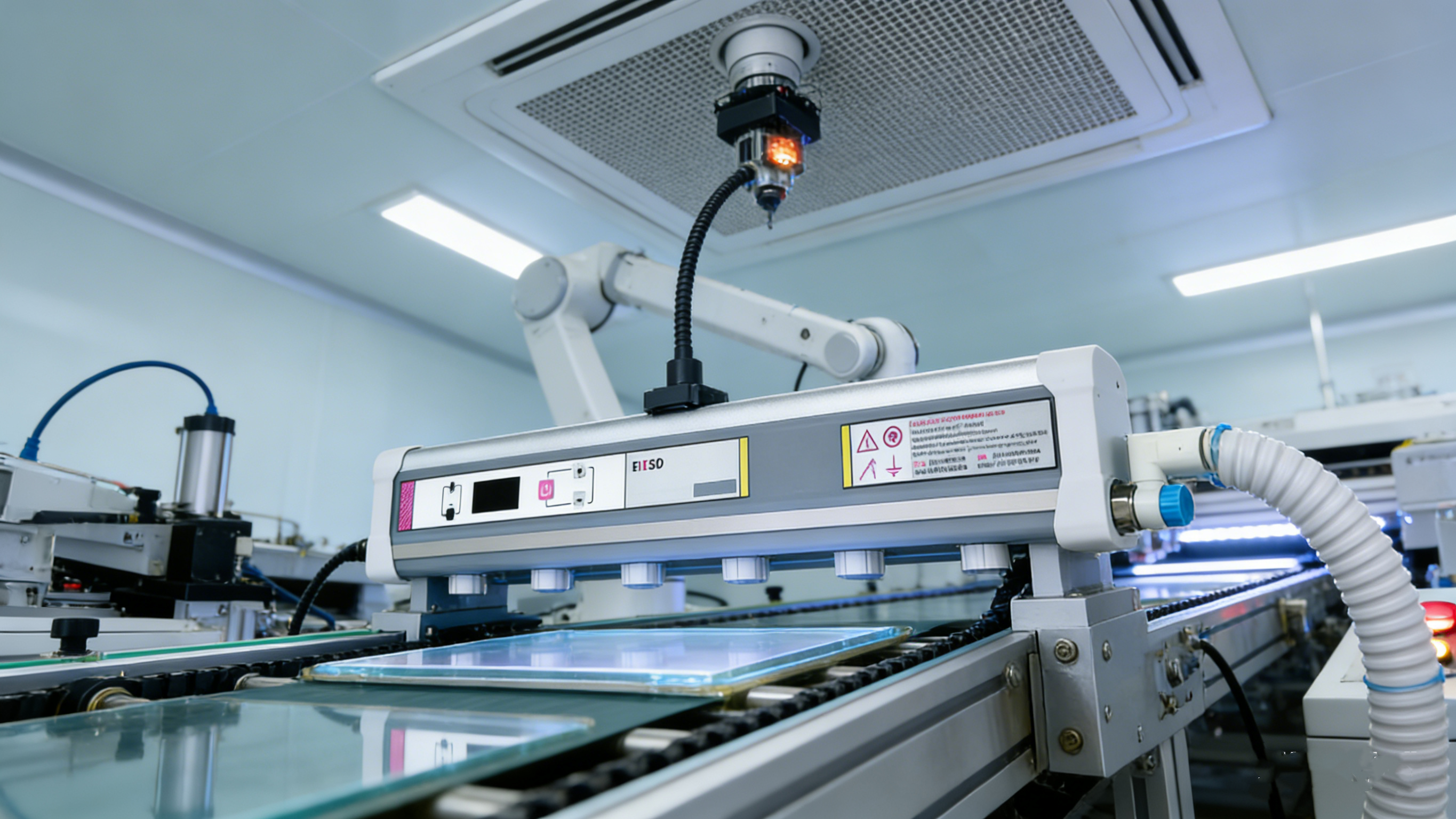

Sistem ionisasi banyak digunakan di ruang bersih semikonduktor di mana bahan isolasi tidak dapat dihilangkan seluruhnya. Alat ionisasi udara menetralkan muatan statis dengan menghasilkan ion positif dan negatif seimbang yang menempel pada permukaan bermuatan.

Elemen inti dari program pengendalian ESD meliputi:

1. Prosedur pembumian personel

2. Sistem lantai konduktif

3. Desain stasiun kerja aman ESD

4. Pemantauan lingkungan terus menerus

5. Instalasi peralatan ionisasi

6. Verifikasi grounding peralatan

7. Standar kepatuhan kemasan

8. Audit proses reguler

Standar ESD internasional memberikan pedoman bagi produsen semikonduktor untuk mempertahankan tingkat perlindungan yang konsisten. Program kepatuhan sering kali mencakup dokumentasi, prosedur sertifikasi, dan inspeksi berkala untuk memastikan kepatuhan berkelanjutan.

Otomatisasi juga memainkan peran yang semakin penting dalam manajemen ESD. Sistem pemantauan cerdas dapat melacak kondisi elektrostatik secara real-time dan memperingatkan operator ketika parameter lingkungan melebihi batas yang dapat diterima.

Pentingnya Bahan dan Peralatan ESD yang Aman

Bahan dan peralatan yang aman terhadap ESD membantu mencegah akumulasi muatan dan pelepasan muatan listrik statis dengan memberikan konduktivitas listrik yang terkontrol di seluruh operasi manufaktur semikonduktor.

Pemilihan material sangat penting dalam lingkungan manufaktur chip AI. Plastik standar dan permukaan insulatif dapat mengakumulasi muatan statis yang berbahaya, sehingga tidak cocok untuk aplikasi penanganan semikonduktor.

Pabrikan menggunakan bahan khusus yang aman untuk ESD yang dirancang untuk menghilangkan muatan secara bertahap daripada membiarkan terjadinya pelepasan muatan listrik secara tiba-tiba. Bahan-bahan ini termasuk polimer konduktif, lapisan disipatif statis, permukaan karet konduktif, dan struktur logam yang diarde.

Contoh peralatan aman ESD meliputi:

• Baki dan wadah konduktif

• Kemasan disipatif statis

• Meja kerja yang dibumikan

• Pakaian dan sarung tangan yang aman untuk ESD

• Sistem lantai konduktif

• Alat penanganan robot yang dibumikan

• Sistem rak yang dikontrol secara statis

Alat semikonduktor canggih sering kali dilengkapi dengan sistem grounding terintegrasi dan sensor pemantauan elektrostatis. Sistem transportasi wafer otomatis dapat mencakup jalur konduktif untuk memastikan pembuangan muatan secara terus menerus selama pergerakan.

Pemeliharaan yang tepat terhadap bahan-bahan yang aman terhadap ESD juga sama pentingnya. Lapisan yang rusak, sambungan ground yang aus, atau permukaan yang terkontaminasi dapat mengurangi efektivitas seiring waktu. Inspeksi rutin dan jadwal penggantian membantu menjaga konsistensi kinerja perlindungan.

Peran Lingkungan Cleanroom dalam Pencegahan ESD

Lingkungan ruang bersih mendukung pencegahan ESD dengan mengendalikan kelembapan, kontaminasi udara, perilaku aliran udara, pergerakan material, dan prosedur personel dalam fasilitas fabrikasi semikonduktor.

Ruang bersih semikonduktor adalah lingkungan yang sangat terkontrol yang dirancang untuk meminimalkan kontaminasi dan variabilitas proses. Manajemen ESD terintegrasi erat ke dalam operasional ruang bersih karena peristiwa elektrostatis dapat terjadi bersamaan dengan risiko terkait kontaminasi.

Pengendalian kelembaban adalah salah satu faktor lingkungan yang paling penting. Kondisi yang sangat kering meningkatkan timbulnya listrik statis, sementara kelembapan yang berlebihan dapat mengganggu proses semikonduktor yang sensitif. Oleh karena itu, fasilitas menjaga kisaran kelembapan yang seimbang untuk mengurangi penumpukan elektrostatis sekaligus menjaga kualitas produksi.

Pakaian ruang bersih juga berkontribusi terhadap pengendalian ESD. Kain khusus mencegah akumulasi muatan sekaligus mengurangi kontaminasi partikel. Karyawan harus mengikuti prosedur pakaian yang ketat sebelum memasuki area produksi semikonduktor.

Langkah-langkah utama pengendalian ESD ruang bersih meliputi:

Sistem penanganan udara juga harus dirancang secara hati-hati karena gesekan aliran udara dapat menghasilkan muatan listrik statis. Oleh karena itu, perancang Cleanroom mengintegrasikan pertimbangan ESD ke dalam ventilasi, filtrasi, dan perencanaan tata letak peralatan.

Integrasi pengendalian kontaminasi dan perlindungan elektrostatis menciptakan lingkungan manufaktur yang sangat terspesialisasi yang dioptimalkan untuk produksi semikonduktor AI tingkat lanjut.

Metode Pengujian dan Pemantauan ESD

Metode pengujian dan pemantauan ESD membantu produsen semikonduktor mengidentifikasi risiko elektrostatik, memvalidasi sistem perlindungan, dan memastikan kepatuhan yang konsisten di seluruh lingkungan produksi.

Pemantauan berkelanjutan sangat penting karena kondisi ESD dapat berubah dengan cepat akibat fluktuasi lingkungan, keausan peralatan, atau variasi operasional. Oleh karena itu, fasilitas semikonduktor menggunakan kombinasi alat pengujian dan sistem pemantauan otomatis.

Metode pengujian ESD yang umum mencakup pengujian ketahanan permukaan, verifikasi grounding, pengukuran medan elektrostatis, dan analisis keseimbangan ionisasi. Pengukuran ini membantu mengidentifikasi area di mana muatan listrik statis dapat terakumulasi.

Fasilitas-fasilitas canggih semakin banyak yang menggunakan jaringan pemantauan otomatis yang mampu mengumpulkan data secara real-time dan menghasilkan alarm. Sistem ini memberikan visibilitas berkelanjutan terhadap kondisi elektrostatis di seluruh lini produksi.

Alat pemantauan ESD yang penting meliputi:

• Pengukur medan elektrostatis

• Instrumen pengukuran resistansi

• Penguji kontinuitas tanah

• Monitor pelat pengisi daya

• Sensor kelembaban lingkungan

• Penganalisis kinerja ionizer

Produsen juga melakukan pengujian kualifikasi ESD tingkat perangkat untuk mengevaluasi ketahanan chip dalam kondisi tekanan terkendali. Pengujian ini mensimulasikan potensi kejadian elektrostatis dan membantu para insinyur meningkatkan desain perlindungan.

Analisis data memainkan peran utama dalam manajemen ESD modern. Fasilitas sering kali mengintegrasikan data pemantauan ke dalam sistem eksekusi manufaktur untuk mengidentifikasi tren, memprediksi kegagalan, dan mengoptimalkan stabilitas proses.

Mengapa Pelatihan Karyawan Sangat Penting untuk Perlindungan ESD

Pelatihan karyawan sangat penting untuk perlindungan ESD karena kesalahan manusia tetap menjadi salah satu penyebab utama kerusakan elektrostatis di lingkungan manufaktur semikonduktor.

Bahkan sistem perlindungan ESD yang paling canggih pun bisa gagal jika karyawan tidak mengikuti prosedur yang benar. Personil berinteraksi langsung dengan perangkat semikonduktor, material, sistem pengemasan, dan peralatan manufaktur selama operasi produksi.

Program pelatihan komprehensif mendidik karyawan tentang penyebab listrik statis, konsekuensi kerusakan ESD, dan penggunaan sistem grounding dan peralatan pelindung yang benar.

Topik pelatihan biasanya meliputi:

1. Prinsip dasar elektrostatis

2. Teknik grounding yang tepat

3. Prosedur stasiun kerja yang benar

4. Metode penanganan material yang aman

5. Standar pengemasan dan transportasi

6. Persyaratan dokumentasi kepatuhan

7. Prosedur tanggap darurat

Kursus penyegaran secara berkala diperlukan karena teknologi manufaktur dan prosedur operasional terus berkembang. Audit dan penilaian kinerja membantu memastikan kepatuhan berkelanjutan terhadap protokol ESD.

Membangun budaya kesadaran ESD yang kuat di seluruh organisasi secara signifikan meningkatkan konsistensi produksi dan mengurangi kegagalan yang dapat dicegah. Komitmen manajemen dan akuntabilitas karyawan merupakan komponen penting dari kesuksesan jangka panjang.

Tantangan ESD Masa Depan dalam Teknologi Semikonduktor AI Tingkat Lanjut

Teknologi semikonduktor AI di masa depan akan menghadapi tantangan ESD yang semakin besar karena node proses yang lebih kecil, kepadatan integrasi yang lebih tinggi, arsitektur pengemasan yang canggih, dan persyaratan kinerja yang lebih menuntut.

Industri semikonduktor terus mendorong batasan teknologi untuk mendukung beban kerja AI yang terus meningkat. Prosesor AI di masa depan kemungkinan akan menggabungkan arsitektur yang lebih kompleks dengan kepadatan transistor yang lebih besar dan voltase pengoperasian yang lebih rendah.

Ketika dimensi perangkat semakin menyusut, struktur perlindungan ESD tradisional mungkin menjadi tidak memadai. Perancang harus mengembangkan metode perlindungan inovatif yang mempertahankan kinerja tinggi sekaligus meminimalkan konsumsi area dan gangguan listrik.

Teknologi baru yang menimbulkan permasalahan ESD baru meliputi:

• Penumpukan semikonduktor tiga dimensi

• Arsitektur berbasis chiplet

• Integrasi heterogen tingkat lanjut

• Operasi tegangan ultra rendah

• Bahan semikonduktor fleksibel

• Sistem interkoneksi bandwidth tinggi

Manufaktur kecerdasan buatan sendiri juga dapat berkontribusi pada peningkatan manajemen ESD. Algoritme pembelajaran mesin dapat menganalisis data pemantauan, mengidentifikasi pola abnormal, dan memprediksi potensi kegagalan elektrostatis sebelum terjadi.

Pabrik semikonduktor di masa depan kemungkinan akan mengintegrasikan otomatisasi cerdas, analisis prediktif, dan kontrol lingkungan adaptif untuk mencapai tingkat perlindungan ESD yang lebih tinggi. Kemajuan ini penting untuk mendukung sistem komputasi AI berkinerja tinggi generasi berikutnya.

Kesimpulan

Pelepasan muatan listrik statis tetap menjadi salah satu risiko keandalan paling signifikan dalam pembuatan chip kecerdasan buatan. Seiring dengan kemajuan teknologi semikonduktor menuju geometri yang lebih kecil, kepadatan integrasi yang lebih tinggi, dan metode pengemasan yang lebih canggih, chip AI menjadi semakin sensitif terhadap kerusakan elektrostatis.

ESD yang tidak terkendali dapat menyebabkan kegagalan komponen yang sangat besar, cacat laten yang tersembunyi, berkurangnya hasil produksi, inefisiensi operasional, dan masalah keandalan jangka panjang. Oleh karena itu, produsen semikonduktor harus menerapkan strategi pengendalian ESD yang komprehensif yang mencakup sistem grounding, teknologi ionisasi, pemantauan lingkungan, material khusus, dan program pelatihan karyawan.

Produksi semikonduktor AI modern bergantung pada lingkungan ruang bersih yang sangat terkontrol, sistem pemantauan canggih, dan disiplin operasional yang ketat untuk meminimalkan risiko elektrostatis. Dengan berinvestasi pada langkah-langkah pencegahan ESD yang kuat, produsen dapat meningkatkan kualitas produk, meningkatkan efisiensi operasional, mengurangi kerugian finansial, dan memastikan keandalan jangka panjang untuk teknologi komputasi AI yang semakin kompleks.

Ketika aplikasi kecerdasan buatan terus berkembang di berbagai industri, pentingnya manufaktur semikonduktor yang andal akan semakin meningkat. Manajemen ESD yang efektif akan tetap menjadi landasan penting untuk mendukung masa depan inovasi perangkat keras AI yang canggih.
