EIESD Ion Air Bar: Sensitivitas ESD dari Node Semikonduktor Tingkat Lanjut

Ketika manufaktur semikonduktor terus bergerak menuju geometri proses yang lebih kecil, perlindungan pelepasan muatan listrik statis (ESD) telah menjadi salah satu tantangan keandalan paling penting dalam elektronik modern. Node semikonduktor tingkat lanjut menghasilkan kepadatan transistor yang lebih tinggi, konsumsi daya yang lebih rendah, dan kecepatan peralihan yang lebih cepat, namun peningkatan ini juga membuat sirkuit terpadu semakin rentan terhadap kejadian elektrostatis selama manufaktur, perakitan, transportasi, dan operasi lapangan.

Dalam teknologi berskala tinggi, bahkan pelepasan muatan listrik statis yang relatif kecil dapat secara permanen merusak oksida gerbang yang halus, struktur interkoneksi, dan sambungan transistor yang sensitif. Akibatnya, produsen semikonduktor, perakit elektronik, dan pemasok peralatan industri harus menerapkan strategi pengendalian ESD yang lebih ketat dibandingkan sebelumnya.

Node semikonduktor tingkat lanjut secara signifikan lebih sensitif terhadap ESD karena penyusutan geometri perangkat mengurangi ketebalan oksida, menurunkan tegangan tembus, dan meningkatkan kepadatan arus, membuat sirkuit terpadu modern lebih rentan terhadap kerusakan pelepasan muatan listrik statis selama fabrikasi, perakitan, pengujian, dan pengoperasian di dunia nyata.

Meningkatnya adopsi perangkat keras kecerdasan buatan, elektronik otomotif, komputasi kinerja tinggi, infrastruktur telekomunikasi, dan perangkat Internet of Things telah mempercepat transisi ke proses semikonduktor tingkat lanjut. Namun, risiko keandalan yang terkait dengan kejadian ESD juga meningkat secara dramatis. Memahami bagaimana sensitivitas ESD berkembang seiring dengan penskalaan proses sangat penting bagi produsen semikonduktor, fasilitas perakitan elektronik, operator ruang bersih, dan insinyur industri.

Artikel ini mengeksplorasi hubungan antara node semikonduktor tingkat lanjut dan sensitivitas ESD, mengkaji mekanisme fisik yang mendasarinya, membahas tantangan utama industri, dan menguraikan metode kontrol ESD praktis untuk lingkungan semikonduktor modern.

Daftar isi

1. Apa itu ESD dalam Manufaktur Semikonduktor?

2. Mengapa Node Semikonduktor Tingkat Lanjut Lebih Sensitif terhadap ESD

3. Bagaimana Penskalaan Perangkat Mempengaruhi Ketahanan ESD

4. Jenis Umum Kegagalan ESD di Node Tingkat Lanjut

5. Model ESD yang Digunakan dalam Pengujian Keandalan Semikonduktor

6. Tantangan Perlindungan ESD di FinFET dan Teknologi Gate All Around

7. Peran Material dan Struktur Interkoneksi dalam Sensitivitas ESD

8. Risiko Manufaktur Terkait Dengan Kerusakan ESD

9. Strategi Pengendalian ESD untuk Fasilitas Semikonduktor Tingkat Lanjut

10. Persyaratan Desain Cleanroom untuk Perangkat Sensitif ESD

11. Praktik Terbaik untuk Menangani Komponen Semikonduktor Tingkat Lanjut

12. Tren Masa Depan dalam Perlindungan ESD Semikonduktor

13. Kesimpulan

Apa itu ESD dalam Manufaktur Semikonduktor?

Pelepasan muatan listrik statis dalam manufaktur semikonduktor mengacu pada perpindahan muatan listrik secara tiba-tiba antar objek dengan potensi listrik berbeda, yang dapat merusak perangkat semikonduktor sensitif dan mengurangi keandalan produk.

Pelepasan muatan listrik statis terjadi ketika akumulasi listrik statis berpindah dengan cepat dari satu permukaan atau benda ke permukaan atau benda lainnya. Dalam lingkungan manufaktur semikonduktor, muatan statis dapat terbentuk melalui pergerakan manusia, pengoperasian peralatan, penanganan material, aliran udara, dan gesekan antar bahan isolasi. Ketika perbedaan tegangan menjadi cukup tinggi, pelepasan muatan secara tiba-tiba dapat terjadi melalui perangkat semikonduktor.

Perangkat semikonduktor modern mengandung struktur transistor yang sangat kecil dan lapisan isolasi yang sangat tipis. Fitur mikroskopis ini sangat sensitif terhadap tekanan listrik berlebih. Bahkan peristiwa ESD bertegangan rendah yang tidak terdeteksi oleh manusia dapat menyebabkan kerusakan permanen pada sirkuit terpadu.

Ada beberapa sumber umum ESD dalam fasilitas semikonduktor:

• Akumulasi muatan tubuh manusia

• Pergerakan peralatan otomatis

• Bahan kemasan plastik

• Sistem konveyor

• Lingkungan udara kering

• Alat penanganan wafer

• Sistem perakitan robot

• Ketidakseimbangan ion di ruang bersih

Kerusakan ESD mungkin langsung tampak sebagai kegagalan perangkat yang parah atau tetap tersembunyi sebagai cacat laten. Cacat laten sangat berbahaya karena perangkat pada awalnya mungkin lulus pengujian namun kemudian gagal saat digunakan oleh pelanggan atau penerapan di lapangan.

Kegagalan terkait ESD adalah salah satu masalah keandalan yang paling mahal dalam manufaktur semikonduktor karena sering kali luput dari deteksi dini dan menimbulkan risiko keandalan produk dalam jangka panjang.

Mengapa Node Semikonduktor Tingkat Lanjut Lebih Sensitif terhadap ESD

Node semikonduktor tingkat lanjut lebih sensitif terhadap ESD karena penskalaan proses mengurangi dimensi fisik, menurunkan kekuatan dielektrik, dan memusatkan tegangan listrik ke dalam struktur perangkat yang semakin kecil.

Seiring kemajuan teknologi semikonduktor dari node proses yang lebih besar menuju geometri di bawah 10 nanometer, struktur transistor menjadi jauh lebih kecil. Gerbang oksida menjadi lebih tipis, jarak interkoneksi logam berkurang, dan kerapatan arus meningkat. Meskipun perubahan ini meningkatkan kinerja dan efisiensi daya, perubahan ini juga mengurangi toleransi perangkat terhadap tekanan listrik berlebih.

Salah satu alasan utama peningkatan sensitivitas ESD adalah pengurangan ketebalan oksida gerbang. Lapisan oksida tipis dapat terurai pada tegangan rendah selama peristiwa pelepasan muatan listrik statis. Setelah kerusakan dielektrik terjadi, fungsi transistor mungkin rusak secara permanen.

Faktor penting lainnya adalah kepadatan saat ini. Pada node semikonduktor tingkat lanjut, jalur konduktif yang lebih kecil memaksa arus pelepasan ke wilayah yang lebih sempit. Hal ini menciptakan pemanasan lokal dan meningkatkan kemungkinan kerusakan termal, migrasi logam, atau kegagalan sambungan.

Dalam teknologi semikonduktor yang lebih tua, perangkat sering kali dapat mentolerir kejadian ESD yang relatif besar tanpa kerusakan permanen. Namun, pada node tingkat lanjut, pelepasan muatan kecil sekalipun dapat melebihi batas pengoperasian aman struktur perangkat.

Bagaimana Penskalaan Perangkat Mempengaruhi Ketahanan ESD

Penskalaan perangkat berdampak pada ketahanan ESD dengan mengurangi margin perlindungan fisik, meningkatkan intensitas medan listrik, dan membatasi kemampuan struktur semikonduktor untuk menghilangkan energi pelepasan dengan aman.

Penskalaan semikonduktor didorong oleh kebutuhan akan daya komputasi yang lebih besar, konsumsi energi yang lebih rendah, dan kepadatan integrasi yang lebih tinggi. Namun, prinsip penskalaan yang meningkatkan kinerja perangkat juga menciptakan tantangan ESD yang signifikan.

Ketika panjang saluran menyusut, medan listrik di dalam transistor menjadi lebih terkonsentrasi. Selama peristiwa ESD, medan listrik yang kuat ini dapat melebihi batas kerusakan kritis bahan semikonduktor. Hal ini dapat menyebabkan pecahnya gerbang, terbakarnya sambungan, atau melelehnya interkoneksi.

Node semikonduktor tingkat lanjut juga beroperasi pada tegangan suplai yang lebih rendah. Meskipun pengurangan tegangan pengoperasian meningkatkan efisiensi daya, hal ini mempersempit jendela pengoperasian aman antara fungsi perangkat normal dan kegagalan listrik yang parah.

Dampak penskalaan terhadap ketahanan ESD dapat diringkas dalam beberapa cara:

1. Mengurangi ketebalan oksida menurunkan toleransi tegangan

2. Area kontak yang lebih kecil meningkatkan tekanan termal

3. Geometri perangkat yang kompleks mempersulit distribusi arus

4. Kapasitansi yang lebih rendah mengubah dinamika pelepasan

5. Peningkatan kepadatan integrasi meningkatkan eksposur risiko kumulatif

Dalam banyak teknologi canggih, struktur perlindungan ESD konvensional menempati terlalu banyak area silikon atau berdampak negatif terhadap kinerja sinyal. Oleh karena itu, para perancang menghadapi trade-off yang sulit antara kemampuan perlindungan ESD, kinerja chip, dan biaya produksi.

Jenis Umum Kegagalan ESD di Node Tingkat Lanjut

Kegagalan ESD yang umum pada node semikonduktor tingkat lanjut mencakup kerusakan oksida gerbang, kerusakan sambungan, peleburan interkoneksi logam, peristiwa kaitan, dan cacat keandalan laten.

Kegagalan ESD dapat terwujud dalam berbagai bentuk tergantung pada pelepasan energi, arsitektur perangkat, dan wilayah sirkuit yang terpengaruh. Beberapa kegagalan menghasilkan kerusakan yang sangat besar, sementara kegagalan lainnya menghasilkan degradasi halus yang baru terlihat setelah pengoperasian yang lama.

Kerusakan gerbang oksida adalah salah satu mekanisme kegagalan paling umum di node tingkat lanjut. Lapisan dielektrik yang tipis tidak dapat mentolerir tegangan transien yang tinggi, sehingga menyebabkan jalur konduktif permanen melalui oksida.

Masalah besar lainnya adalah kelelahan di persimpangan. Selama kejadian pelepasan arus tinggi, pemanasan lokal dapat melebihi batas termal sambungan semikonduktor, sehingga mengakibatkan kerusakan struktural yang tidak dapat diperbaiki.

Cacat laten sangat bermasalah karena mungkin tidak muncul selama pengujian produksi. Perangkat dengan kerusakan ESD tersembunyi dapat gagal di kemudian hari karena siklus termal, tekanan listrik, atau pengoperasian lapangan normal.

Model ESD yang Digunakan dalam Pengujian Keandalan Semikonduktor

Pengujian keandalan semikonduktor menggunakan model ESD standar untuk mensimulasikan berbagai skenario pelepasan muatan di dunia nyata dan mengevaluasi ketahanan perangkat.

Industri semikonduktor mengandalkan beberapa model pengujian ESD standar untuk menilai sensitivitas perangkat dan kinerja kualifikasi. Model-model ini mereproduksi kondisi pelepasan berbeda yang mungkin terjadi selama produksi, perakitan, atau penanganan pelanggan.

Model Tubuh Manusia mensimulasikan pelepasan muatan listrik statis dari orang bermuatan listrik yang menyentuh perangkat. Secara historis, ini adalah salah satu standar kualifikasi ESD yang paling banyak digunakan dalam manufaktur semikonduktor.

Model Perangkat Berisi Daya menjadi semakin penting untuk node semikonduktor tingkat lanjut karena lingkungan manufaktur otomatis modern sering kali menghasilkan kondisi pengisian daya perangkat. Dalam model ini, komponen semikonduktor itu sendiri menjadi terisi dan terkosongkan dengan cepat ketika bersentuhan dengan permukaan yang dibumikan.

Pengujian Model Perangkat Berisi sangat penting untuk node tingkat lanjut karena waktu kenaikan debit sangat cepat dan puncak arus bisa sangat tinggi. Karakteristik ini sangat mirip dengan kondisi manufaktur nyata di jalur produksi yang sangat otomatis.

Tantangan Perlindungan ESD di FinFET dan Teknologi Gate All Around

Teknologi semikonduktor FinFET dan Gate All Around menciptakan tantangan perlindungan ESD baru karena struktur transistor tiga dimensi dan arsitektur berskala tinggi.

Desain transistor planar tradisional secara bertahap digantikan oleh arsitektur perangkat tiga dimensi seperti struktur FinFET dan Gate All Around. Teknologi canggih ini meningkatkan kontrol elektrostatis dan mengurangi arus bocor, namun juga mempersulit desain perlindungan ESD.

Perangkat FinFET menggunakan struktur sirip vertikal untuk meningkatkan kontrol saluran transistor. Namun, sirip sempit ini dapat mengalami kepadatan arus yang parah selama kejadian ESD. Pembuangan panas juga menjadi lebih sulit karena daerah aktif secara fisik lebih kecil.

Teknologi Gate All Around memperkenalkan kompleksitas struktural yang lebih besar. Mengelilingi saluran transistor dengan material gerbang meningkatkan kinerja peralihan, tetapi juga menciptakan jalur baru untuk tegangan berlebih listrik dan kerusakan lokal.

Tantangan utama ESD dalam arsitektur transistor tingkat lanjut meliputi:

• Area silikon terbatas untuk struktur pelindung

• Resistensi parasit yang lebih tinggi

• Mengurangi kemampuan pembuangan panas

• Perilaku aliran arus yang kompleks

• Peningkatan kesulitan verifikasi desain

• Batasan integritas sinyal

Insinyur harus secara hati-hati mengoptimalkan jaringan perlindungan ESD sambil menjaga kinerja perangkat secara keseluruhan. Sirkuit proteksi yang berlebihan dapat berdampak negatif pada kecepatan, kapasitansi, atau efisiensi daya.

Peran Material dan Struktur Interkoneksi dalam Sensitivitas ESD

Pemilihan material dan desain interkoneksi sangat mempengaruhi sensitivitas ESD karena sifat konduktif, perilaku termal, dan karakteristik dielektrik menentukan bagaimana perangkat merespons tekanan elektrostatis.

Manufaktur semikonduktor tingkat lanjut semakin bergantung pada material khusus untuk meningkatkan kinerja perangkat. Bahan konstanta dielektrik tinggi, interkoneksi tembaga, struktur kobalt, dan isolator dielektrik sangat rendah semuanya mempengaruhi perilaku ESD secara berbeda.

Interkoneksi tembaga menawarkan ketahanan yang lebih rendah dibandingkan struktur aluminium tradisional, namun mungkin juga mengalami migrasi listrik dalam kondisi arus transien yang intens. Demikian pula, bahan dengan konstanta dielektrik rendah mengurangi kapasitansi parasit tetapi seringkali memiliki ketahanan mekanik dan listrik yang lebih rendah.

Penskalaan interkoneksi menimbulkan masalah keandalan tambahan. Garis logam sempit membawa kepadatan arus transien yang besar selama peristiwa pelepasan muatan listrik statis, sehingga meningkatkan kemungkinan peleburan lokal atau degradasi struktural.

Pertimbangan material terkait ESD meliputi:

1. Kekuatan kerusakan dielektrik

2. Konduktivitas termal

3. Kemampuan membawa saat ini

4. Resistensi elektromigrasi

5. Toleransi stres mekanis

6. Keandalan antarmuka

Oleh karena itu, rekayasa keandalan semikonduktor modern memerlukan kolaborasi erat antara insinyur proses, ilmuwan material, perancang perangkat, dan spesialis manufaktur.

Risiko Manufaktur Terkait Dengan Kerusakan ESD

Kerusakan ESD selama pembuatan semikonduktor dapat mengurangi hasil, meningkatkan biaya produksi, menimbulkan cacat laten, dan membahayakan keandalan produk dalam jangka panjang.

Lingkungan manufaktur semikonduktor memiliki banyak peluang untuk menghasilkan muatan elektrostatis. Sistem pengangkutan wafer otomatis, alat penanganan robotik, bahan pengemas, dan pergerakan personel semuanya dapat berkontribusi terhadap penumpukan elektrostatis.

Salah satu risiko terbesar yang terkait dengan kerusakan ESD adalah hilangnya hasil. Bahkan sejumlah kecil peristiwa elektrostatis dapat menghancurkan wafer semikonduktor atau perangkat yang dikemas bernilai tinggi, sehingga mengakibatkan kerugian finansial yang signifikan.

Cacat ESD yang laten sering kali lebih mahal daripada kegagalan yang bersifat bencana karena cacat tersebut mungkin lolos dari pengujian kendali mutu. Produk yang mengandung kerusakan ESD tersembunyi dapat gagal berbulan-bulan atau bertahun-tahun kemudian dalam aplikasi pelanggan, sehingga menimbulkan klaim garansi dan merusak reputasi pemasok.

Ketika biaya produksi semikonduktor terus meningkat, pencegahan ESD yang efektif menjadi semakin penting untuk efisiensi operasional dan profitabilitas.

Strategi Pengendalian ESD untuk Fasilitas Semikonduktor Tingkat Lanjut

Fasilitas semikonduktor tingkat lanjut memerlukan strategi pengendalian ESD komprehensif yang menggabungkan pengardean, ionisasi, manajemen kelembapan, bahan konduktif, sistem pemantauan, dan pelatihan operator.

Ruang bersih semikonduktor modern menerapkan program perlindungan ESD berlapis-lapis untuk meminimalkan risiko elektrostatik di seluruh operasi manufaktur. Program-program ini dirancang untuk mengontrol pembangkitan muatan, mencegah akumulasi muatan, dan menghilangkan listrik statis dengan aman.

Grounding adalah salah satu metode pengendalian ESD yang paling mendasar. Stasiun kerja, peralatan, sistem lantai, dan perangkat pengardean personel membantu menyamakan potensi listrik dan mencegah terjadinya pelepasan muatan listrik yang berbahaya.

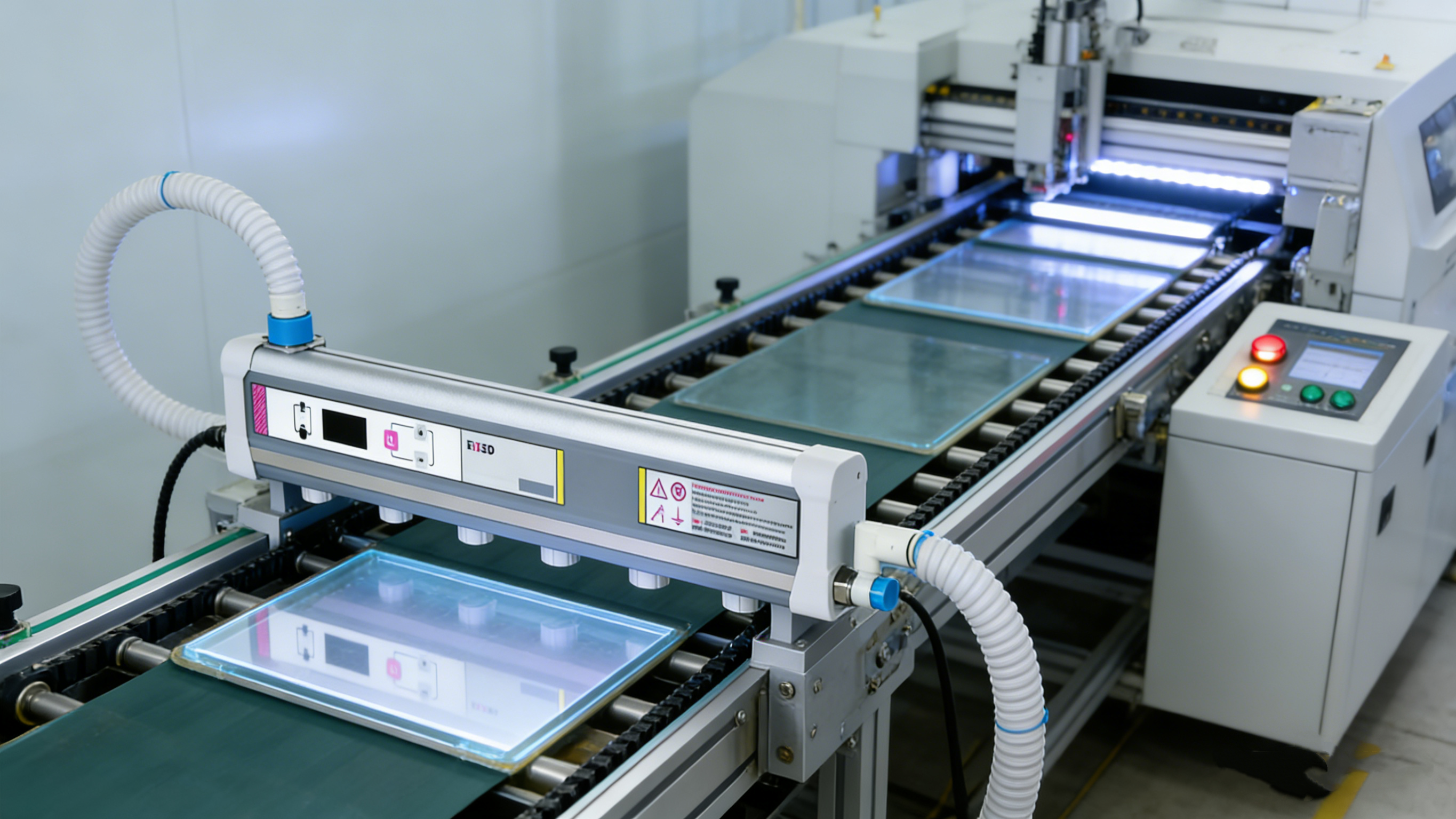

Sistem ionisasi juga banyak digunakan dalam manufaktur semikonduktor tingkat lanjut. Sistem ini menghasilkan ion positif dan negatif seimbang yang menetralkan muatan elektrostatik pada permukaan non konduktif dan benda terisolasi.

Langkah-langkah utama pengendalian ESD meliputi:

• Sistem lantai konduktif

• Permukaan kerja yang dibumikan

• Peralatan ionisasi

• Bahan kemasan aman ESD

• Sistem pemantauan berkelanjutan

• Sistem kontrol kelembaban

• Tali pengikat personel

• Audit kepatuhan rutin

Program ESD yang komprehensif juga memerlukan disiplin proses yang ketat. Bahkan pengendalian teknis yang sangat canggih pun bisa gagal jika personel tidak secara konsisten mengikuti prosedur penanganan yang disetujui.

Persyaratan Desain Cleanroom untuk Perangkat Sensitif ESD

Ruang bersih untuk manufaktur semikonduktor tingkat lanjut harus mengintegrasikan perlindungan ESD langsung ke dalam desain fasilitas melalui pengendalian material, pengelolaan aliran udara, infrastruktur landasan, dan pemantauan lingkungan.

Ruang bersih semikonduktor adalah lingkungan yang dirancang dengan cermat untuk meminimalkan kontaminasi dan bahaya elektrostatis secara bersamaan. Perlindungan ESD harus dipertimbangkan selama pembangunan fasilitas, pemasangan peralatan, dan perencanaan operasional.

Sistem lantai di ruang bersih semikonduktor biasanya bersifat konduktif atau disipatif untuk mencegah akumulasi muatan statis. Personil yang memasuki area terkendali sering kali melewati stasiun verifikasi pengardean untuk memastikan pengardean listrik yang benar.

Manajemen aliran udara juga memainkan peran penting dalam pencegahan ESD. Udara yang sangat kering meningkatkan pembangkitan listrik statis, sehingga sistem kontrol kelembapan membantu menjaga kondisi elektrostatis tetap stabil.

Elemen desain ruang bersih yang penting meliputi:

1. Lantai konduktif yang diarde

2. Furnitur disipatif statis

3. Sistem aliran udara terionisasi

4. Sensor pemantauan lingkungan

5. Kontainer pengangkut yang terlindung

6. Tingkat kelembapan terkendali

Ketika node semikonduktor terus menyusut, persyaratan ESD ruang bersih menjadi lebih menuntut. Fasilitas yang memproduksi perangkat logika atau memori tingkat lanjut seringkali memerlukan standar kontrol elektrostatis yang sangat ketat.

Praktik Terbaik untuk Menangani Komponen Semikonduktor Tingkat Lanjut

Penanganan komponen semikonduktor canggih yang tepat memerlukan kepatuhan ketat terhadap prosedur aman ESD selama penyimpanan, transportasi, perakitan, pengujian, dan operasi servis lapangan.

Bahkan perangkat semikonduktor tercanggih sekalipun tetap rentan terhadap kerusakan elektrostatik setelah meninggalkan fasilitas fabrikasi. Oleh karena itu, perlindungan ESD harus diperluas ke seluruh rantai pasokan elektronik.

Personil yang menangani komponen semikonduktor harus selalu menggunakan tali pergelangan tangan yang diarde atau sistem grounding yang setara. Sarung tangan, pakaian, dan alas kaki yang aman terhadap ESD semakin mengurangi risiko elektrostatis.

Bahan kemasan juga sangat penting. Kemasan disipatif konduktif atau statis membantu melindungi komponen dari medan elektrostatis eksternal dan kejadian pelepasan yang tidak disengaja selama pengangkutan.

Praktik penanganan yang direkomendasikan meliputi:

• Gunakan peralatan penanganan yang dibumikan

• Simpan komponen dalam wadah yang aman untuk ESD

• Hindari kontak fisik yang tidak perlu

• Pertahankan kondisi kelembaban yang terkendali

• Periksa sistem grounding secara teratur

• Latih personel secara terus menerus

• Pantau kondisi elektrostatik secara real time

Organisasi yang menerapkan standar penanganan ESD yang ketat biasanya mencapai hasil produksi yang lebih baik, keandalan produk yang lebih baik, dan biaya garansi yang lebih rendah.

Tren Masa Depan dalam Perlindungan ESD Semikonduktor

Teknologi perlindungan ESD semikonduktor di masa depan akan berfokus pada pemantauan cerdas, material canggih, alat simulasi yang ditingkatkan, dan arsitektur perlindungan yang dioptimalkan untuk perangkat yang semakin berskala.

Seiring kemajuan teknologi semikonduktor menuju node proses yang lebih kecil, pendekatan perlindungan ESD tradisional mungkin tidak lagi memadai. Solusi masa depan akan membutuhkan material baru, desain sirkuit inovatif, dan metode kontrol elektrostatik yang lebih tepat.

Sistem pemantauan berbasis kecerdasan buatan diharapkan dapat meningkatkan kemampuan deteksi peristiwa ESD dan pemeliharaan prediktif di fasilitas manufaktur semikonduktor. Analisis waktu nyata dapat membantu mengidentifikasi risiko elektrostatis yang tersembunyi sebelum kerusakan produk terjadi.

Teknologi simulasi tingkat lanjut juga menjadi semakin penting. Alat pemodelan akurasi tinggi memungkinkan para insinyur menganalisis aliran arus transien, efek termal, dan keandalan struktural dalam arsitektur semikonduktor yang kompleks.

Beberapa tren perkembangan masa depan sedang muncul:

Industri semikonduktor akan terus menyeimbangkan kinerja perangkat, efisiensi produksi, dan keandalan ESD seiring dengan semakin canggihnya teknologi proses.

Kesimpulan

Node semikonduktor tingkat lanjut telah mengubah hubungan antara kinerja perangkat dan sensitivitas ESD secara mendasar. Ketika geometri transistor menyusut dan arsitektur perangkat menjadi lebih kompleks, perlindungan pelepasan muatan listrik statis telah berkembang menjadi tantangan keandalan yang penting di industri semikonduktor.

Node proses yang lebih kecil menawarkan keuntungan besar dalam daya komputasi, efisiensi energi, dan kepadatan integrasi, namun juga mengurangi margin toleransi listrik dan meningkatkan kerentanan terhadap tekanan berlebih elektrostatis. Oksida gerbang tipis, struktur interkoneksi sempit, tegangan operasi lebih rendah, dan arsitektur transistor canggih semuanya berkontribusi terhadap peningkatan sensitivitas ESD.

Untuk mengatasi tantangan ini, produsen semikonduktor harus menerapkan program pengendalian ESD komprehensif yang menggabungkan desain fasilitas, pengendalian lingkungan, pengardean peralatan, sistem ionisasi, metodologi pengujian tingkat lanjut, dan prosedur penanganan yang ketat.

Ketika teknologi semikonduktor masa depan terus mendorong batas-batas penskalaan dan kinerja, perlindungan ESD yang efektif akan tetap penting untuk memastikan keandalan produk, hasil produksi, dan keberhasilan operasional jangka panjang di seluruh industri elektronik global.
