Teknologi pencetakan 3D berbasis resin fotopolimer, termasuk SLA, DLP, LCD, dan sistem manufaktur aditif hibrid canggih, banyak digunakan dalam bidang elektronik, peralatan medis, aplikasi kedokteran gigi, pembuatan prototipe otomotif, dan produksi industri presisi. Ketika resolusi meningkat dan material menjadi lebih kompleks secara kimia, muatan elektrostatik telah muncul sebagai risiko proses yang penting namun sering kali diremehkan.
Artikel ini memberikan analisis fenomena elektrostatis tingkat teknik yang komprehensif dalam pencetakan 3D resin fotopolimer dan menyajikan strategi sistematis untuk kontrol statis menggunakan batang udara pengion. Topiknya mencakup mekanisme pembangkitan muatan, perilaku elektrostatik spesifik resin, dampak kualitas cetak, integrasi tingkat peralatan, pertimbangan aliran udara dan kebersihan, risiko pasca-pemrosesan, metode validasi, penyelarasan standar, konfigurasi lanjutan, dan tren pengembangan di masa depan. Tujuannya adalah untuk memposisikan batang udara pengion sebagai teknologi kontrol proses inti dalam manufaktur aditif berbasis resin dengan presisi tinggi.
Pencetakan 3D berbasis resin dihargai karena kemampuannya menghasilkan komponen dengan:
Resolusi permukaan yang sangat tinggi
Detail fitur halus (seringkali <50 μm)
Geometri kompleks dan struktur internal
Permukaan akhir yang halus cocok untuk komponen penggunaan akhir
Namun, kelebihan yang sama juga meningkatkan sensitivitas terhadap muatan elektrostatis. Resin fotopolimer cair, film polimer, platform pembuatan, sistem pelapisan ulang, dan alur kerja pasca-pemrosesan semuanya memperkenalkan mekanisme pembangkitan statis. Efek elektrostatis yang tidak terkontrol dapat menyebabkan cacat cetak, kontaminasi, ketidakstabilan proses, dan masalah keandalan jangka panjang.
Batang udara pengion memberikan metode non-kontak yang efektif untuk menetralkan listrik statis di seluruh alur kerja pencetakan 3D resin. Penerapan yang tepat memerlukan pemahaman mendalam tentang elektrostatika dan fisika proses manufaktur aditif.
Muatan elektrostatik dalam pencetakan fotopolimer muncul dari berbagai sumber:
Gerakan relatif antara film resin dan polimer (misalnya, FEP, PDMS)
Pemisahan lapisan yang diawetkan dari film pelepasan
Pergerakan platform pembangunan dan recoater
Interaksi antara bagian yang dicetak dan struktur pendukung
Penanganan selama pencucian, pengeringan, dan pasca pengawetan
Mekanisme ini sering kali tumpang tindih, sehingga menciptakan distribusi muatan yang dinamis dan tidak seragam secara spasial.
Kebanyakan resin fotopolimer bersifat isolasi listrik. Setelah diisi, baterai ini mempertahankan listrik statis untuk waktu yang lama, terutama di lingkungan dengan kelembapan rendah. Hal ini membuat grounding tidak efektif sebagai metode pengendalian utama.
Meskipun kejadian ESD relatif jarang terjadi pada pencetakan resin, medan elektrostatis memberikan gaya terus menerus yang:
Menarik debu dan partikel di udara
Mendistorsi struktur tipis
Mempengaruhi aliran resin dan perilaku pelapisan ulang
Batangan udara pengion terutama mengurangi efek lapangan ini.
Menggunakan laser pemindaian untuk menyembuhkan resin titik demi titik. Gaya pengelupasan selama pemisahan lapisan merupakan sumber utama timbulnya listrik statis.
Sistem ini menyembuhkan seluruh lapisan secara bersamaan menggunakan cahaya yang diproyeksikan. Peristiwa pemisahan area yang luas dapat menghasilkan muatan elektrostatis yang signifikan.
Sistem canggih memperkenalkan gerakan berkelanjutan, sirkulasi resin, dan penanganan otomatis, sehingga meningkatkan kompleksitas statis.
Aplikasi seperti gigi, alat bantu dengar, dan komponen mikrofluida memerlukan resolusi di bawah 25 μm. Pada skala ini, gaya elektrostatis sekecil apa pun dapat merusak dinding tipis dan fitur halus.
Listrik statis menarik partikel yang tertanam di dalam resin, menyebabkan:
Lubang permukaan
Cacat optik
Mengurangi kekuatan mekanik
Gaya elektrostatis dapat mengganggu pelepasan lapisan, sehingga meningkatkan tingkat kegagalan pada geometri yang rumit.
Struktur kisi halus, dinding, dan ujung penyangga dapat menyimpang akibat gaya elektrostatis, sehingga menyebabkan ketidakakuratan dimensi.
Permukaan yang terisi daya dapat menarik debu atau tetesan resin selama pencucian, pengeringan, atau pasca-pengeringan UV, sehingga mengurangi kualitas dan konsistensi komponen.
Printer 3D resin yang umum meliputi:
Tong resin dan lepaskan film
Bangun platform dan mekanisme sumbu Z
Sistem paparan optik
Sistem penutup dan aliran udara
Modul penanganan resin dan isi ulang
Stasiun pasca-pemrosesan (pencucian, pengeringan, pengawetan)
Ionisasi harus kompatibel dengan semua subsistem.
Batang udara pengion dapat dipasang di atas permukaan resin untuk menetralkan muatan selama pelapisan ulang lapisan.
Untuk tong format besar, beberapa batang mungkin diperlukan untuk cakupan yang seragam.
Pergerakan platform yang cepat dapat menghasilkan listrik statis selama pemisahan lapisan.
Ionisasi di sepanjang sumbu bangunan membantu menstabilkan struktur tipis dan tinggi.
Melindungi lensa, cermin, dan pemandu cahaya dari pengendapan partikel bermuatan meningkatkan efisiensi optik dan mengurangi perawatan.
Penempatan ionizer yang hati-hati mencegah gangguan pada jalur cahaya.

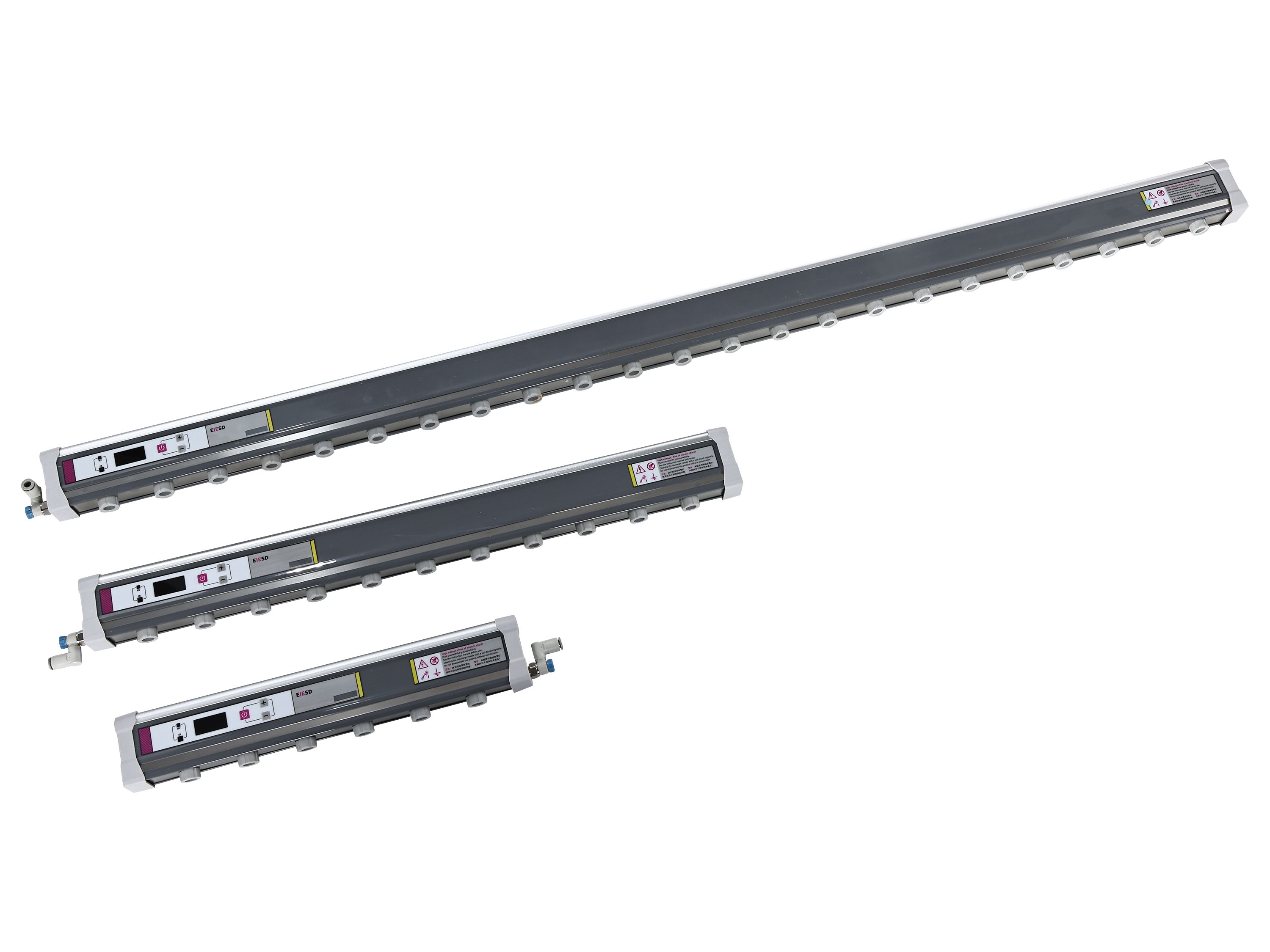

Batangan udara pengion menghasilkan ion positif dan negatif yang seimbang melalui lucutan korona, menetralkan muatan permukaan melalui rekombinasi.
Pengionisasi AC: Aplikasi tujuan umum
Ionizer DC: Netralisasi lebih cepat, stabilitas lebih baik
Mesin ionisasi DC berdenyut: Keseimbangan dan kontrol unggul untuk pencetakan presisi tinggi
Pencetakan resin mendapat manfaat paling besar dari sistem DC dengan aliran keseimbangan rendah atau DC berdenyut.
Keseimbangan ion: ±10–30 V untuk aplikasi presisi mikro
Waktu peluruhan statis: <0,5–1 detik dari ±5 kV hingga ±100 V
Aliran udara yang dapat disesuaikan untuk meminimalkan gangguan
Evaluasi terstruktur harus mencakup:
Identifikasi titik pembangkitan muatan
Pengukuran medan elektrostatis pada permukaan bangunan dan komponen sekitarnya
Pengamatan cacat cetak, daya tarik debu, dan masalah pelapisan ulang
Korelasi dengan kondisi lingkungan (kelembaban, suhu)
Dokumentasi untuk pengulangan dan kepatuhan
Netralkan muatan di dekat sumbernya
Hindari aliran udara yang mengganggu permukaan resin atau lapisan yang diawetkan
Pastikan cakupan ion seragam di seluruh area pembangunan
Pertahankan jarak aman dari elemen optik
Tempatkan palang di atas dan di sekitar area pembangunan
Memberikan perlindungan selama pergerakan platform dan pengelupasan lapisan
Gunakan nozel aliran udara yang dapat disesuaikan untuk printer format besar atau fitur mikro
Posisikan batang pengion di dekat bilah recoater atau sistem wiper
Mengurangi adhesi tetesan resin bermuatan ke recoater dan film FEP
Meminimalkan gangguan tegangan permukaan yang disebabkan oleh listrik statis
Ionisasi di dekat tempat pencucian menstabilkan penanganan komponen
Netralkan komponen sebelum proses pengawetan UV untuk mencegah tarikan debu
Lindungi penyangga halus dari defleksi yang disebabkan oleh sisa muatan
Kecepatan yang berlebihan dapat mengganggu permukaan resin, gelembung, atau dinding tipis
Aliran udara terionisasi laminar berkecepatan rendah lebih disukai
Gabungkan filtrasi HEPA dan ionisasi untuk meminimalkan pengendapan partikel
Mengurangi kontaminasi udara di area pembangunan dan pasca-pemrosesan
Kelembapan rendah meningkatkan retensi statis
Ionisasi mengurangi ketergantungan kelembaban untuk produksi yang stabil
Komponen konduktif tanah (tong logam, rel, sensor)
Gunakan ionisasi untuk bagian insulatif (resin, film FEP/PDMS, pelat pembuat)
Pengardean personel melengkapi, namun tidak menggantikan, ionisasi
Kompatibilitas kimia: uap resin dapat menimbulkan korosi pada penghasil emisi
Perlindungan cipratan dan tumpahan untuk perangkat elektronik ionizer
Kepatuhan dengan standar keselamatan kelistrikan IEC dan UL
Penentuan posisi untuk menghindari gangguan pada komponen yang bergerak
Pengukuran keseimbangan ion di seluruh area bangunan penuh
Pengujian peluruhan statis pada permukaan dan penyangga resin
Pengamatan peningkatan kualitas cetak sebelum dan sesudah instalasi
Pencatatan untuk audit peraturan dan kualitas
Pembersihan titik emitor secara teratur
Verifikasi kinerja terjadwal
Pemantauan lingkungan untuk mendeteksi penyimpangan keluaran ion
Dokumentasi untuk pengendalian proses dan kesiapan audit
Mengurangi cacat permukaan (pitting, bintik debu)
Adhesi lapisan yang stabil dan delaminasi berkurang
Peningkatan akurasi dimensi untuk struktur halus
Peningkatan kemampuan pengulangan pencetakan antar shift dan musim
Menurunkan biaya memo dan biaya cetak ulang
Mengurangi frekuensi perawatan untuk komponen optik
Mengurangi waktu intervensi operator
Throughput produksi lebih cepat
ROI biasanya dalam waktu 6–12 bulan untuk operasi bervolume tinggi
Seri ANSI/ESD S20.20 dan IEC 61340 untuk kontrol ESD
ISO 13485 untuk aplikasi medis dan gigi
Dimasukkannya kinerja ionisasi dalam dokumentasi IQ/OQ/PQ dan SOP
Laboratorium gigi mengalami cacat permukaan akibat tarikan debu
Memasang batang udara pengion DC berdenyut di atas area pembangunan dan stasiun pasca-pemrosesan
Cacat permukaan berkurang 40%, frekuensi pembersihan diturunkan, dan konsistensi ditingkatkan
Variasi kelembapan musiman tidak lagi memengaruhi kualitas cetak
Resin yang keras, fleksibel, dan bersuhu tinggi seringkali memiliki kerentanan elektrostatis yang lebih tinggi
Cetakan beresolusi sangat halus (<25 μm) memerlukan ionisasi keseimbangan rendah
Cetakan multi-bahan menyebabkan akumulasi muatan diferensial antar polimer
Integrasi dengan sistem kontrol printer untuk pemantauan real-time
Pemeliharaan prediktif dan peringatan status ionizer
Korelasi berdasarkan data antara metrik elektrostatis dan hasil pencetakan
Ionisasi yang dapat disesuaikan untuk sistem kontinyu multi-build atau berkecepatan tinggi
Printer resolusi tinggi mendapat manfaat dari beberapa batang pengion yang dikontrol secara independen
Penempatan modular memungkinkan adaptasi fleksibel untuk geometri bagian yang berbeda
Kontrol zonal dapat mengurangi gangguan aliran udara sekaligus mempertahankan cakupan ion
Kontaminasi uap resin: gunakan pelindung dan pembersihan terjadwal
Gangguan aliran udara: desain laminar kecepatan rendah, nozel yang dapat disesuaikan
Keterbatasan ruang pada printer ringkas: modul pengion mini khusus
Meliputi ionisasi dari pra-pemrosesan (penanganan resin) hingga pasca-pemrosesan (pencucian, pengeringan, pengawetan)
Memastikan mitigasi statis ujung ke ujung
Meminimalkan penyebaran cacat melalui alur kerja
Saluran mikro presisi tinggi (<100 μm) rentan terhadap deformasi akibat statis
Sistem pengion DC berdenyut multi-titik dipasang di sekitar area pembangunan dan stasiun pencucian
Adhesi lapisan meningkat, tingkat kerusakan menurun sebesar 35%, akurasi dimensi stabil
ROI dicapai dalam waktu kurang dari sembilan bulan
Rancang ionisasi ke dalam printer, bukan sebagai tambahan purnajual
Gunakan penempatan berbasis data dan pemodelan aliran udara
Sertakan metrik ionisasi dalam kontrol proses, FMEA, dan audit
Pemeliharaan rutin dan verifikasi kinerja
Integrasikan dengan pemantauan lingkungan dan peringatan otomatis
Pencetakan 3D resin fotopolimer secara inheren sensitif terhadap efek elektrostatis karena sifat isolasi bahan dan ketepatan prosesnya. Listrik statis berdampak langsung pada kualitas cetak, hasil, kebersihan, dan stabilitas operasional.
Batang udara pengion, bila dipilih, diposisikan, dipelihara, dan diintegrasikan dengan benar ke dalam alur kerja, memberikan solusi yang kuat untuk kontrol elektrostatik di seluruh siklus hidup pencetakan resin. Ketika manufaktur aditif terus berkembang menuju presisi yang lebih tinggi, geometri yang kompleks, dan produksi skala industri, ionisasi sistematis akan menjadi elemen penting dari sistem pencetakan 3D berbasis resin yang kuat dan berkualitas tinggi.
