Просмотры: 0 Автор: Редактор сайта Время публикации: 26 мая 2026 г. Происхождение: Сайт
Полупроводниковая промышленность использует высокочувствительные электронные компоненты, которые могут быть необратимо повреждены электростатическим разрядом (ESD). При сборке полупроводников, где пластины отделяются, упаковываются, тестируются и подготавливаются к окончательной интеграции, электростатический разряд представляет собой один из наиболее серьезных производственных рисков. Даже небольшой статический разряд, невидимый для человеческого тела, может поставить под угрозу надежность устройства, снизить производительность и увеличить эксплуатационные расходы.
Поскольку полупроводниковые корпуса становятся меньше, плотнее и совершеннее, контроль ESD превратился из основного заводского требования в стратегический приоритет производства. Компании, занимающиеся сборкой и упаковкой полупроводников, должны внедрить комплексные системы защиты от электростатического разряда, чтобы поддерживать целостность продукции, обеспечивать удовлетворенность клиентов и соответствовать строгим стандартам качества.
Риски электростатического разряда при сборке полупроводниковых компонентов могут привести к скрытым дефектам, немедленным отказам устройств, снижению производительности, проблемам с надежностью и значительным финансовым потерям, если надлежащие меры электростатического контроля не будут реализованы на протяжении всего производственного процесса.
Внутренняя среда сборки полупроводников включает в себя множество этапов обработки, автоматизированное взаимодействие оборудования, передачу материалов и человеческие операции, которые способствуют образованию электростатического заряда. Без эффективного заземления, мониторинга, контроля окружающей среды и обучения операторов статическое электричество может легко повредить высокочувствительные полупроводниковые устройства.
В этой статье рассматриваются основные риски электростатического разряда при сборке полупроводников, причины электростатических разрядов, уязвимые этапы производства, профилактические стратегии, отраслевые стандарты и передовой опыт повышения надежности производства.
Понимание электростатического разряда в сборке полупроводников
Основные риски электростатического разряда при сборке полупроводниковых компонентов
Критические процессы сборки, уязвимые к электростатическому разряду
Методы предотвращения электростатического разряда на предприятиях по упаковке полупроводников
Важность оборудования и материалов, безопасных для электростатического разряда
Будущие проблемы контроля электростатического разряда в современной упаковке
Электростатический разряд в сборке полупроводников — это внезапный перенос статического электричества между объектами с разными электрическими потенциалами, который может серьезно повредить чувствительные полупроводниковые устройства во время производства и обращения.
Электростатический разряд возникает, когда два материала вступают в контакт, а затем разделяются, вызывая перенос электронов между поверхностями. Этот процесс создает дисбаланс электрических зарядов. Когда накопленный заряд внезапно разряжается, он может генерировать скачки высокого напряжения, способные повредить микроскопические полупроводниковые структуры.
При сборке полупроводниковых устройств чувствительность к электростатическому разряду становится все более важной, поскольку в современных полупроводниковых устройствах используются транзисторы меньшей геометрии и более тонкие изолирующие слои. Усовершенствованные интегральные схемы могут быть повреждены электростатическими напряжениями в несколько вольт, что значительно ниже порога, обнаруживаемого людьми-операторами.
Процесс сборки задней части включает в себя нарезку пластин, прикрепление кристалла, соединение проводов, формование, инкапсуляцию, тестирование, маркировку и окончательную упаковку. На каждом этапе полупроводниковые устройства подвергаются механическому обращению, автоматизированным системам и условиям окружающей среды, которые могут генерировать статическое электричество.
В производстве полупроводников обычно выделяют три основные категории повреждений, вызванных электростатическим разрядом:
Тип урона |
Описание |
Влияние |
|---|---|---|
Катастрофический провал |
Немедленный и полный выход устройства из строя |
Обнаружено во время тестирования |
Скрытый дефект |
Частичные повреждения, ослабляющие конструкцию устройства |
Сбой на месте после отгрузки |
Параметрическая деградация |
Электрические характеристики изменены |
Снижение производительности или надежности |
Скрытые дефекты особенно опасны, поскольку поврежденные устройства могут сначала пройти проверку и тестирование, но позже выйти из строя во время использования заказчиком. Это создает гарантийные риски, неудовлетворенность клиентов и проблемы с долгосрочной надежностью.
Основные риски электростатического разряда при сборке полупроводниковых устройств включают повреждение устройства во время манипуляций, разрядку автоматического оборудования, неправильное заземление, загрузку материала, нестабильность окружающей среды и недостаточную защиту оператора.
Один из наиболее распространенных рисков связан с прямым контактом человека с полупроводниковыми компонентами. Операторы, проходящие по производственным цехам, работающие с лотками или взаимодействующие с оборудованием, могут накапливать статический заряд в тысячи вольт. Без надлежащих систем заземления, таких как браслеты или проводящая обувь, этот заряд может попасть непосредственно в чувствительные устройства.
Автоматизированное сборочное оборудование также создает значительные риски электростатического разряда. Роботизированные руки, конвейерные ленты, системы захвата и размещения и испытательные станции могут генерировать электростатические заряды за счет трения и движения материалов. Если эти системы не заземлены и не ионизированы должным образом, статические разряды могут возникать неоднократно на протяжении всего производства.
Упаковочные материалы, используемые при сборке полупроводников, могут стать основными генераторами статического электричества. Пластиковые лотки, ленты, носители и защитные пленки часто накапливают электростатические заряды во время транспортировки и хранения. Непроводящие материалы увеличивают вероятность неконтролируемых разрядов.
Условия окружающей среды дополнительно влияют на риски ОУР. Среда с низкой влажностью особенно опасна, поскольку сухой воздух уменьшает естественное рассеивание заряда. Полупроводниковые предприятия, работающие при влажности ниже рекомендуемого уровня, часто испытывают повышенное накопление статического электричества.
Следующие факторы значительно увеличивают воздействие электростатического разряда:
Низкая относительная влажность
Недостаточные системы заземления
Неправильное обращение оператора
Непроводящие упаковочные материалы
Плохой дизайн рабочей станции
Отсутствие систем ионизации
Неадекватный аудит ESD
Неправильные процедуры технического обслуживания
По мере того, как полупроводниковые устройства становятся более совершенными, их устойчивость к электростатическим разрядам продолжает снижаться. Это означает, что производственные предприятия должны постоянно совершенствовать меры контроля электростатического разряда, чтобы поддерживать приемлемый уровень дефектов.
Некоторые процессы сборки полупроводников на конечном этапе очень уязвимы к повреждению электростатическим разрядом, включая нарезку пластин, прикрепление кристалла, соединение проводов, тестирование и окончательные операции упаковки.
Нарезка пластин — один из самых ранних этапов возникновения угроз электростатического разряда. Во время разделения пластин отдельные полупроводниковые кристаллы подвергаются воздействию и становятся очень чувствительными к электростатическим разрядам. Механическое движение, вакуумные системы и контакт с материалами могут генерировать статические заряды.
Операции по прикреплению кристалла также сопряжены с повышенным риском электростатического разряда, поскольку полупроводниковые чипы переносятся и прикрепляются к подложкам или выводным рамкам. Автоматизированные системы размещения могут генерировать трибоэлектрический заряд во время повторяющихся циклов движения.
Процессы соединения проводов требуют чрезвычайно тонких электрических соединений между полупроводниковым кристаллом и выводами внешнего корпуса. Электростатический разряд во время склеивания может повредить контактные площадки, ослабить электрическую целостность или создать скрытые дефекты надежности.
Тестирование полупроводников представляет еще одну серьезную уязвимость. Испытательные манипуляторы, розетки, контакторы и оборудование для автоматического ввода постоянно взаимодействуют с чувствительными устройствами на высокой скорости. Неправильное заземление во время электрических испытаний может привести к возникновению путей разряда непосредственно в интегральных схемах.
Окончательная упаковка и подготовка к отправке продолжают вызывать опасения по поводу электростатического разряда. Даже после успешного производства и испытаний устройства все равно могут быть повреждены во время маркировки, загрузки лотка, упаковки на ленту и катушку или транспортировки.
Процесс сборки |
Основной риск ЭСР |
Требование защиты |
|---|---|---|
Нарезка вафель кубиками |
Накопление заряда во время разделения |
Заземленные инструменты и ионизаторы |
Die Attach |
Роботизированная разгрузка |
Поверхности проводящего оборудования |
Проволочное соединение |
Повреждение связующей площадки |
Прецизионный контроль заземления |
Электрические испытания |
Гнездовой разряд |
Тестеры ESD-безопасности |
Окончательная упаковка |
Загрузка материала |
Антистатическая упаковка |
На каждом этапе производства требуются индивидуальные стратегии управления электростатическим разрядом, основанные на чувствительности устройства, сложности процесса и конфигурации оборудования.
ЭСР отрицательно влияет на производительность производства полупроводников, вызывая прямые отказы, скрытые скрытые дефекты, снижение надежности, возвраты клиентов и увеличение производственных затрат.
Производители полупроводников работают на высококонкурентных рынках, где объем производства напрямую влияет на прибыльность. Даже небольшое увеличение количества дефектов может привести к существенным финансовым потерям из-за высокой стоимости полупроводниковых пластин и передовых процессов упаковки.
Катастрофические отказы электростатического разряда относительно легче выявить, поскольку устройства сразу же не проходят электрические испытания. Однако скрытые дефекты представляют собой более серьезную долгосрочную проблему. Эти частично поврежденные устройства могут временно продолжать работать, прежде чем выйдут из строя пользовательские приложения.
Отказы на местах, вызванные скрытым повреждением от электростатического разряда, могут серьезно повлиять на репутацию поставщика и доверие клиентов. Такие отрасли, как автомобильная электроника, промышленная автоматизация, аэрокосмические системы и медицинская электроника, требуют чрезвычайно высоких стандартов надежности. Отказ одного полупроводника может поставить под угрозу целые системы.
Проблемы надежности, связанные с ESD, могут включать в себя:
Разрушение оксида затвора
Повреждение металлического межсоединения
Утечка в соединении увеличивается
Снижение производительности переключения
Термическая нестабильность
Эффекты преждевременного старения
Периодические сбои в работе
Финансовое воздействие ESD выходит за рамки прямых затрат на лом. Производители могут столкнуться с дополнительными расходами, связанными с претензиями по гарантии, расследованием первопричин, простоями производства, проверками клиентов и корректирующими действиями.
Учреждения со слабыми программами ОУР часто сталкиваются с:
Операционная зона |
Возможные последствия |
|---|---|
Выход продукции |
Более высокий процент отказов |
Надежность продукта |
Увеличение числа сбоев на местах |
Удовлетворенность клиентов |
Снижение уверенности |
Стоимость производства |
Более высокие затраты на доработку |
Аудит качества |
Нарушения соответствия |
Эффективное управление ESD напрямую способствует повышению операционной эффективности, стабильному качеству продукции и укреплению отношений с клиентами.
Электростатический разряд при сборке полупроводников обычно возникает из-за движения персонала, непроводящих материалов, автоматизированного оборудования, условий окружающей среды и неправильных систем заземления.
Люди-операторы остаются одним из крупнейших источников генерации электростатического заряда. Простые действия, такие как ходьба, смена положения или обращение с пластиковыми материалами, могут генерировать статическое электричество в несколько тысяч вольт. Без надлежащего оборудования для защиты от электростатического разряда операторы могут по незнанию повредить полупроводниковые устройства.
Изоляционные материалы являются еще одной серьезной проблемой. Пластмассы, клеи, ленты, упаковочные пленки и синтетические ткани часто накапливают статические заряды, поскольку они плохо рассеивают электричество. Многие традиционные производственные материалы не подходят для сред, чувствительных к электростатическому разряду.
Автоматизированное оборудование создает дополнительные риски из-за трения, воздушного потока и повторяющихся движений. Конвейерные системы, перемещающие лотки и компоненты, непрерывно генерируют трибоэлектрический заряд во время работы. Высокоскоростная автоматизация увеличивает скорость генерации статического электричества.
Недостаток экологического контроля также способствует накоплению электростатического заряда. Системы кондиционирования воздуха, которые чрезмерно сушат производственную среду, могут значительно увеличить количество случаев электростатического разряда. Относительная влажность ниже рекомендуемого уровня снижает эффективность рассеивания заряда.
Общие механизмы генерации ЭСР включают в себя:
Контакт и разделение материалов
Трение между поверхностями
Индукция от близлежащих электрических полей
Перемещение изоляционных материалов
Поток воздуха через непроводящие поверхности
Неправильные подключения заземления
Производственные предприятия должны выявлять все потенциальные источники электростатического разряда посредством детальной оценки рисков и программ постоянного мониторинга.
Эффективное предотвращение электростатического разряда при сборке полупроводников требует комплексных мер контроля, включая системы заземления, ионизационное оборудование, контроль окружающей среды, антистатические материалы и постоянный мониторинг.
Заземление составляет основу любой программы защиты от электростатического разряда. Все проводящие поверхности, оборудование, рабочие станции и операторы должны быть электрически подключены к контролируемому заземлению. Это предотвращает неконтролируемое накопление заряда и безопасно рассеивает статическое электричество.
Системы заземления персонала обычно включают в себя браслеты на запястья, заземлители на пятках, проводящую обувь и одежду, безопасную от электростатического разряда. Операторы, работающие с полупроводниковыми устройствами, должны оставаться под постоянным заземлением на протяжении всей производственной деятельности.

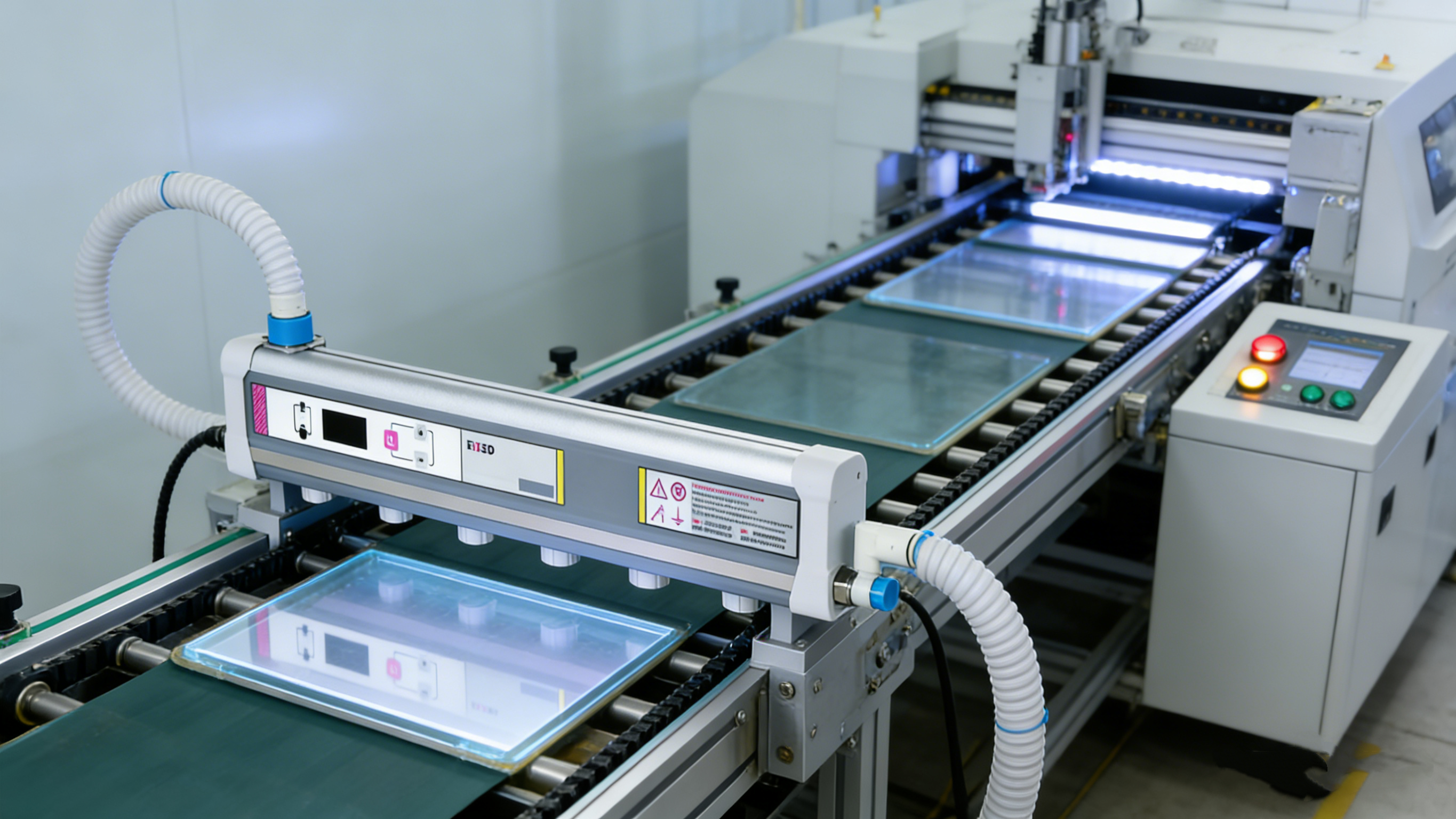

Системы ионизации широко используются в тех областях, где невозможно отказаться от изоляционных материалов. Ионизаторы генерируют сбалансированные положительные и отрицательные ионы воздуха, которые нейтрализуют статические заряды на поверхностях и частицах в воздухе.
Контроль влажности также играет решающую роль в предотвращении электростатического разряда. Поддержание стабильного уровня относительной влажности помогает естественным образом снизить образование электростатического заряда. Однако влажность сама по себе никогда не должна заменять комплексные системы заземления.
Ключевые меры по предотвращению ЭСР включают:
Заземленные рабочие станции
Проводящие системы напольных покрытий
Антистатические упаковочные материалы
Непрерывный мониторинг браслета
Системы ионизированного воздушного потока
Регулярное тестирование оборудования
Управление влажностью
ESD безопасная одежда
На многих объектах предусмотрены специальные зоны, защищенные от электростатического разряда, где применяются строгие процедуры обращения. Контроль доступа, предупреждающие знаки и процедуры проверок помогают поддерживать соблюдение требований.
Усовершенствованные системы мониторинга теперь обеспечивают обнаружение событий ESD в реальном времени и анализ данных. Эти системы помогают выявить слабые места процесса до того, как произойдет серьезная потеря урожайности.
Использование оборудования и материалов, безопасных для электростатического разряда, имеет важное значение для минимизации образования статического заряда и защиты полупроводниковых устройств во время операций сборки и упаковки.
Оборудование для производства полупроводников должно быть специально спроектировано или модифицировано для электростатического контроля. Стандартное промышленное оборудование часто содержит изолирующие поверхности, незаземленные компоненты или механизмы, создающие трение, непригодные для чувствительных полупроводниковых сред.
На рабочих станциях с защитой от электростатического разряда обычно используются проводящие или рассеивающие поверхности стола, подключенные к системам заземления. Эти поверхности безопасно отводят накопленные заряды от чувствительных устройств.
Упаковочные материалы также требуют тщательного выбора. Традиционные пластиковые контейнеры могут генерировать опасные электростатические заряды во время погрузочно-разгрузочных работ и транспортировки. Антистатические лотки, проводящие держатели и защитные пакеты помогают защитить полупроводниковые компоненты от воздействия электростатического заряда.
Производственные инструменты, такие как пинцеты, вакуумные датчики и приспособления для перемещения, также должны обладать свойствами защиты от электростатического разряда. Даже небольшие ручные инструменты могут стать источниками разрядов, если они неправильно спроектированы.
ESD-безопасный материал |
Основная функция |
Выгода |
|---|---|---|
Проводящие лотки |
Рассеяние заряда |
Защищает транспортировку устройства |
Защитные сумки |
Внешняя защита от электростатического разряда |
Предотвращает воздействие разряда |
Проводящий пол |
Заземление персонала |
Уменьшает накопление человеческого заряда |
Диссипативные маты |
Контролируемое снятие заряда |
Защищает работу рабочей станции |
Ионизаторы |
Нейтрализация заряда |
Контролирует изоляционные материалы |
Не менее важны регулярная проверка и техническое обслуживание оборудования, защищенного от электростатического разряда. Поврежденные системы заземления или изношенные материалы могут со временем утратить защитную эффективность.
Осведомленность сотрудников и постоянный мониторинг электростатического разряда имеют решающее значение для поддержания долгосрочной эффективности электростатической защиты на предприятиях по сборке полупроводников.
Даже самые современные системы контроля электростатического разряда могут выйти из строя, если сотрудники не понимают правильных процедур обращения с ними. Поведение человека остается одной из наиболее важных переменных в управлении электростатическими рисками.
Программы обучения должны знакомить сотрудников с физикой электростатических разрядов, уровнями чувствительности устройств, правильными методами заземления, процедурами на рабочих станциях и протоколами реагирования на чрезвычайные ситуации. Операторы должны понимать, почему важны правила ESD, а не просто механически следовать инструкциям.
Регулярное повышение квалификации обеспечивает постоянное соблюдение требований и помогает сотрудникам адаптироваться к развивающимся производственным технологиям. Поскольку полупроводниковые устройства становятся более чувствительными, процедуры обращения с электростатическим разрядом могут потребовать постоянного обновления.
Системы непрерывного мониторинга обеспечивают дополнительную защиту, обнаруживая сбои заземления, изменения окружающей среды или аномальные разряды в режиме реального времени. Современные решения по мониторингу ЭСР могут включать в себя:
Тестеры наручных ремешков
Непрерывный мониторинг персонала
Инструменты измерения поверхностного сопротивления
Анализаторы производительности ионизаторов
Системы контроля влажности
Детекторы событий ЭСР
Программы аудита помогают выявить слабые места до того, как они приведут к производственным потерям. Многие предприятия проводят ежедневные проверки рабочих мест, ежемесячные проверки соответствия требованиям и ежегодную сертификацию программ.
Сильная культура ОУР обычно создается за счет обязательств руководства, подотчетности сотрудников, стандартизированных процедур и инициатив по постоянному совершенствованию процессов.
Отраслевые стандарты содержат структурированные рекомендации по созданию эффективных программ контроля электростатического разряда в условиях производства и сборки полупроводников.
Международные стандарты ESD помогают производителям полупроводников поддерживать постоянный уровень защиты на производственных объектах по всему миру. Эти стандарты определяют требования к заземлению, материалам, безопасности персонала, конструкции рабочих станций, упаковке и проверке соответствия.
Одна широко признанная система устанавливает требования к программам контроля электростатического разряда в условиях производства электроники. В нем описываются технические ограничения для измерений сопротивления, систем заземления, характеристик ионизации и процедур аудита.
Производители полупроводников часто интегрируют требования ESD в более широкие системы управления качеством, чтобы удовлетворить ожидания клиентов и обеспечить соответствие нормативным требованиям. Автомобильная и аэрокосмическая отрасли особенно требуют строгого контроля процессов ESD из-за высоких требований к надежности.
Типичные элементы программы ОУР, определенные отраслевыми стандартами, включают:
Требования к защищенной зоне ESD
Характеристики заземления персонала
Проверка заземления оборудования
Контроль упаковки и транспортировки
Процедуры тестирования на соответствие
Требования к обучению и сертификации
Документация и отслеживаемость
Соответствие признанным стандартам ESD обеспечивает множество эксплуатационных преимуществ:
Область преимуществ |
Преимущество |
|---|---|
Качество продукции |
Снижение уровня дефектов |
Доверие клиентов |
Более высокая надежность |
Стабильность производства |
Последовательный контроль процесса |
Готовность к аудиту |
Упрощенная оценка клиентов |
Глобальные операции |
Стандартизированные процедуры |
Предприятия, на которых не обеспечивается надлежащий контроль электростатического разряда, могут столкнуться с жалобами клиентов, проблемами сертификации или снижением конкурентоспособности на рынках высокой надежности.
Будущие технологии изготовления полупроводниковых корпусов столкнутся с растущими проблемами электростатического разряда из-за меньшей геометрии устройств, более высокой плотности интеграции, современных материалов и более сложных процессов сборки.
Полупроводниковая промышленность продолжает стремиться к миниатюризации и повышению производительности. Передовые технологии упаковки, такие как гетерогенная интеграция, упаковка на уровне пластин, трехмерное стекирование и архитектура микросхем, создают новые электростатические уязвимости.
По мере дальнейшего уменьшения размеров транзисторов полупроводниковые устройства становятся все более чувствительными к разрядам при более низком напряжении. Традиционные методы защиты от электростатического разряда больше не могут обеспечить достаточный запас прочности для будущих технологий.
Аппаратное обеспечение искусственного интеллекта, высокопроизводительные вычислительные системы, автомобильная электроника и современные коммуникационные устройства требуют очень сложных полупроводниковых корпусов с чрезвычайно высокими ожиданиями надежности.
Новые упаковочные материалы также создают новые проблемы, связанные с электростатическим разрядом. Некоторые современные полимеры и ультратонкие подложки демонстрируют уникальное электростатическое поведение, которое требует обновленных методологий контроля.
Будущие проблемы контроля ЭСР могут включать в себя:
Чувствительность к сверхнизкому напряжению
Сложная обработка пакетов с несколькими чипами
Более высокая скорость автоматизации
Меньшие размеры межсоединения
Усовершенствованные материалы подложки
Повышенное управление процессами на основе данных
Требования к интеграции умного завода
Чтобы решить эти проблемы, производители полупроводников инвестируют в передовые технологии мониторинга, автоматизированные системы обеспечения соответствия, аналитику на основе искусственного интеллекта и стратегии прогнозного обслуживания.
Будущее управления ESD, вероятно, будет сочетать традиционные принципы заземления с интеллектуальными заводскими системами, способными прогнозировать риски в реальном времени и автоматически корректировать действия.
Риски электростатического разряда при сборке полупроводников остаются одной из наиболее важных проблем надежности в современном производстве электроники. Поскольку полупроводниковые технологии становятся все более продвинутыми и миниатюрными, электростатическая чувствительность продолжает расти, что делает комплексную защиту от электростатического разряда необходимой для поддержания качества продукции и эффективности работы.
От нарезки пластин и крепления кристалла до тестирования и окончательной упаковки — каждый этап сборки полупроводниковых компонентов сопряжен с потенциальными электростатическими опасностями. Без надлежащих систем заземления, антистатических материалов, экологического контроля, технического обслуживания оборудования и обучения сотрудников производители сталкиваются с увеличением потерь продукции, скрытыми дефектами, жалобами клиентов и долгосрочными финансовыми рисками.
Успешные операции по сборке полупроводников требуют сочетания технического контроля, соблюдения отраслевых стандартов, постоянного мониторинга и сильной организационной приверженности. Предприятия, инвестирующие в надежные программы управления электростатическим разрядом, могут значительно повысить надежность устройств, снизить производственные затраты и укрепить доверие клиентов на высококонкурентных рынках полупроводников.
Поскольку будущие технологии упаковки продолжают развиваться, стратегии защиты от электростатического разряда также должны развиваться, чтобы обеспечить более низкую чувствительность к напряжению и более сложные производственные среды. Постоянные инновации в области электростатического контроля останутся решающим фактором в достижении надежного производства полупроводников и долгосрочного успеха в отрасли.
