Ионно-воздушный бар EIESD: модель человеческого тела (HBM) и риски электростатического разряда полупроводников

Электростатический разряд стал одной из наиболее серьезных проблем надежности в полупроводниковой промышленности. Поскольку электронные устройства продолжают уменьшаться в размерах, одновременно увеличивая сложность и производительность, полупроводниковые компоненты становятся более чувствительными даже к незначительным электростатическим явлениям. Среди различных стандартов испытаний электростатическими разрядами модель человеческого тела (HBM) остается одним из наиболее широко используемых методов оценки надежности полупроводниковых устройств.

Производители, сборщики электроники и промышленные покупатели должны понимать, как риски электростатического разряда, связанные с HBM, влияют на надежность полупроводников, производительность, качество продукции и долгосрочную эксплуатационную стабильность. Без надлежащих стратегий защиты от электростатического разряда организации могут столкнуться со скрытыми сбоями, увеличением претензий по гарантии, дорогостоящими простоями производства и неудовлетворенностью клиентов.

Модель человеческого тела (HBM) — это стандартизированный метод тестирования электростатического разряда, который имитирует разряд, возникающий, когда человек касается электронного компонента, помогая производителям оценить уязвимость полупроводников к повреждению электростатическим разрядом и реализовать эффективные меры защиты.

Современные полупроводниковые устройства работают при более низких напряжениях и содержат все более меньшую геометрию транзисторов, что делает их значительно более восприимчивыми к электростатическим повреждениям, чем более ранние технологии. Даже разряд, слишком малый для того, чтобы его мог почувствовать человек, может необратимо повредить интегральные схемы или сократить срок их эксплуатации.

Понимание рисков HBM и электростатического разряда полупроводников важно не только для производителей полупроводников, но также для сборщиков печатных плат, интеграторов электроники, поставщиков автомобилей, производителей медицинского оборудования, производителей аэрокосмической техники и компаний, занимающихся промышленной автоматизацией. Комплексная стратегия контроля электростатического разряда может значительно сократить производственные потери и повысить надежность продукции по всей цепочке поставок.

Оглавление

1. Какова модель человеческого тела при электростатических испытаниях полупроводников?

2. Почему полупроводниковые устройства уязвимы к повреждению от электростатического разряда

3. Как работает тестирование HBM при квалификации полупроводников

4. Распространенные типы отказов полупроводниковых электростатических разрядов

5. Уровни классификации HBM и отраслевые стандарты

6. Факторы, увеличивающие риски электростатического разряда полупроводников

7. Методы защиты от ЭСР для производства полупроводников

8. Важность контроля электростатического разряда при сборке электроники

9. Как корпус полупроводников влияет на производительность HBM

10. Будущие тенденции в области HBM и защиты полупроводников от электростатического разряда

11. Заключение

Какова модель человеческого тела при электростатических испытаниях полупроводников?

Модель человеческого тела — это метод моделирования электростатического разряда, предназначенный для воспроизведения электростатического разряда, который возникает, когда заряженный человек касается полупроводникового устройства или электронного компонента.

Модель человеческого тела — один из первых и наиболее распространенных стандартов испытаний на электростатическое напряжение в полупроводниковой промышленности. Он был разработан для оценки того, как полупроводниковые устройства реагируют на внезапные электростатические разряды, возникающие в результате контакта с человеком. В промышленных условиях операторы, проходящие по полу, работающие с упаковочными материалами или прикасающиеся к оборудованию, могут накапливать статическое электричество в тысячи вольт.

Когда заряженный человек касается полупроводникового компонента, накопленная электростатическая энергия быстро передается устройству. Этот разряд может произойти в течение наносекунд, но он может создать достаточное электрическое напряжение, чтобы повредить чувствительные внутренние схемы. Тестирование HBM воспроизводит этот сценарий в контролируемой лабораторной среде.

Стандартная испытательная схема HBM обычно состоит из:

• Источник питания высокого напряжения

• Конденсатор, представляющий накопленный заряд человеческого тела.

• Резистор, имитирующий сопротивление тела.

• Механизм переключения для контролируемого разряда

• Испытываемое полупроводниковое устройство

Тестирование HBM играет важную роль при квалификации полупроводников, поскольку оно предоставляет производителям измеримые данные о надежности устройств. Покупатели полупроводников часто проверяют рейтинги HBM, прежде чем выбирать компоненты для приложений с высокой надежностью.

В следующей таблице обобщены ключевые характеристики БМЧ:

Почему полупроводниковые устройства уязвимы к повреждению от электростатического разряда

Полупроводниковые устройства очень уязвимы к электростатическим разрядам, поскольку современные интегральные схемы содержат чрезвычайно маленькие и чувствительные структуры, которые могут быть повреждены событиями относительно низкого напряжения.

По мере продвижения полупроводниковой технологии в сторону меньших технологических узлов оксиды затворов транзисторов становятся тоньше и хрупкими. Хотя миниатюризация повышает скорость и энергоэффективность, она также снижает устойчивость к электрическим перенапряжениям. Даже электростатический разряд ниже человеческого восприятия может превысить безопасные пределы эксплуатации микроскопических полупроводниковых структур.

Статическое электричество может возникать в результате многих распространенных производственных операций, в том числе:

• Прогулка по синтетическому полу

• Обращение с пластиковыми лотками или упаковкой

• Движение конвейерных систем

• Контакт между изоляционными материалами

• Сухие условия окружающей среды

Одним из наиболее опасных аспектов повреждений, вызванных электростатическим разрядом, является то, что отказы могут проявиться не сразу. Некоторые полупроводниковые устройства страдают от скрытых дефектов, а не от катастрофического разрушения. В таких случаях компонент временно продолжает работать, но позже испытывает снижение надежности и преждевременный выход из строя.

Отрасли промышленности, которые в значительной степени полагаются на полупроводники высокой надежности, особенно обеспокоены уязвимостью ESD. К ним относятся:

По мере увеличения плотности интеграции полупроводников контроль электростатического разряда становится стратегическим приоритетом производства, а не простой задачей управления качеством.

Как работает тестирование HBM при квалификации полупроводников

При тестировании HBM к полупроводниковым устройствам применяются контролируемые электростатические импульсы, чтобы определить максимальный уровень разряда, который устройство может выдержать без сбоев.

Во время квалификационных испытаний HBM полупроводниковые устройства подвергаются все более высокому напряжению электростатического разряда. Инженеры контролируют устройство до и после каждого тестового импульса, чтобы определить, остаются ли электрические характеристики в допустимых пределах.

Процесс тестирования обычно включает в себя несколько этапов:

1. Начальная электрическая характеристика

2. Применение управляемых импульсов HBM

3. Электрическая проверка после напряжения

4. Анализ отказов в случае возникновения повреждений

5. Окончательная классификация устройств

Тестирование HBM обычно выполняется для каждой комбинации контактов интегральной схемы. Поскольку электростатический разряд может возникнуть между несколькими клеммами, комплексное тестирование обеспечивает более широкий охват защиты.

Критериями неудачи могут быть:

• Увеличение тока утечки

• Функциональная неисправность

• Сдвиг порогового напряжения

• Образование короткого замыкания

• Постоянная электрическая деградация

Производители полупроводников используют результаты HBM для улучшения конструкции устройств и оптимизации структур внутренней защиты. Усовершенствованные схемы защиты от электростатического разряда могут поглощать энергию разряда до того, как чувствительные внутренние области будут повреждены.

Квалификация HBM часто сочетается с дополнительными моделями ESD-тестирования, такими как:

Распространенные типы отказов полупроводниковых электростатических разрядов

Отказы полупроводниковых электростатических разрядов могут проявляться как катастрофические повреждения, скрытые дефекты, проблемы с утечками или полный функциональный отказ в зависимости от серьезности и места электростатического явления.

Катастрофический отказ происходит, когда событие ESD немедленно разрушает внутренние полупроводниковые структуры. Этот тип повреждения сравнительно легко выявить, поскольку устройство полностью перестает функционировать. Обгоревшие переходы, следы расплавленного металла и короткие замыкания являются распространенными индикаторами.

Устранить скрытый отказ сложнее и дороже. В этом сценарии полупроводник остается работоспособным после электростатического разряда, но его внутренние структуры ослабляются. Со временем термическое напряжение и нормальные условия эксплуатации усугубляют повреждение, пока компонент в конечном итоге не выйдет из строя в полевых условиях.

Общие механизмы отказа ESD включают в себя:

• Разрыв оксида ворот

• Плавление металлических межсоединений

• Разрыв соединения

• Повреждение кремниевой подложки

• Образование тепловых точек

Экономические последствия скрытого повреждения от электростатического разряда могут быть серьезными, поскольку отказы могут произойти после отгрузки продукции. Это приводит к:

• Стоимость гарантийной замены

• Недовольство клиентов

• Ущерб репутации бренда

• Отзыв производства

• Повышенные расходы на обслуживание

Лаборатории анализа отказов часто используют передовые методы проверки, такие как электронная микроскопия, тепловидение и отслеживание кривых, для обнаружения микроскопических повреждений, вызванных электростатическим разрядом, в полупроводниковых устройствах.

Уровни классификации HBM и отраслевые стандарты

Уровни классификации HBM определяют пороговые значения напряжения, которые полупроводниковые устройства могут выдерживать во время стандартизированных процедур испытаний на электростатическое напряжение.

Организации по отраслевым стандартам создают системы классификации HBM, чтобы обеспечить согласованность программ квалификации полупроводников. Эти классификации помогают производителям, дистрибьюторам и клиентам оценить надежность устройств.

Номиналы HBM обычно выражаются в диапазонах напряжений. Более высокие классы указывают на более высокую устойчивость к электростатическому разряду. Однако для достижения чрезвычайно высоких показателей HBM могут потребоваться более крупные защитные конструкции, которые увеличивают размер устройства или снижают производительность.

В следующей таблице показаны распространенные классификационные диапазоны HBM:

Производители обычно ссылаются на международные стандарты ESD во время аттестации и производственных процессов. Эти стандарты определяют методы тестирования, требования к калибровке, характеристики формы сигнала и критерии прохождения или неудовлетворения.

Последовательное соблюдение признанных стандартов улучшает взаимодействие в цепочке поставок и помогает производителям электроники установить единые процедуры обработки электростатических разрядов.

Факторы, увеличивающие риски электростатического разряда полупроводников

Условия окружающей среды, производственные материалы, поведение оператора и неадекватные системы заземления — все это способствует увеличению рисков электростатического разряда полупроводников.

Одним из наиболее значимых факторов экологического риска является низкая влажность. Сухой воздух способствует накоплению статического электричества, поскольку влага обычно помогает рассеивать электрические заряды. Производственные предприятия, работающие в условиях низкой влажности, часто сталкиваются с более частыми случаями электростатического разряда.

Изоляционные материалы также создают существенные риски электростатического разряда. Пластиковые контейнеры, синтетическая одежда, пенопластовая упаковка и непроводящие поверхности могут накапливать высокие электростатические заряды в результате трения и движения.

Человеческая деятельность представляет собой еще один важный источник электростатического образования. Сотрудники, перемещающиеся по производственным помещениям, могут генерировать тысячи вольт, даже не осознавая этого. Без надлежащих мер по заземлению этот накопленный заряд может разрядиться непосредственно в чувствительные полупроводниковые устройства.

В следующем списке указаны основные факторы, способствующие риску ОУР:

• Неправильная система заземления

• Недостаточная подготовка операторов

• Отсутствие проводящего пола.

• Неконтролируемые упаковочные материалы

• Плохое управление влажностью

• Недостаточная защита рабочей станции

Современные автоматизированные производственные среды также создают дополнительные проблемы, связанные с электростатическим разрядом. Роботизированные погрузочно-разгрузочные системы, конвейерные ленты, автоматизированное испытательное оборудование и высокоскоростные сборочные машины могут генерировать электростатические заряды во время непрерывной работы.

Методы защиты от ЭСР для производства полупроводников

Эффективная защита полупроводников от электростатического разряда требует комплексной стратегии, включающей заземление, контроль окружающей среды, обучение персонала, защитное оборудование и системы непрерывного мониторинга.

Одной из наиболее фундаментальных мер защиты от электростатического разряда является заземление. Заземленные рабочие станции, браслеты, проводящие полы и заземленные инструменты обеспечивают контролируемые пути безопасного рассеивания электростатических зарядов.

Зоны, защищенные от ЭСР, обычно создаются на предприятиях по производству полупроводников. Эти контролируемые среды регулируют материалы, доступ персонала и конфигурацию рабочих станций, чтобы минимизировать электростатические опасности.

Основное оборудование для контроля электростатического разряда может включать:

• Заземленные браслеты

• Проводящая обувь

• ESD безопасная одежда

• Системы ионизации

• Проводящие рабочие поверхности

• Контейнеры для хранения ESD

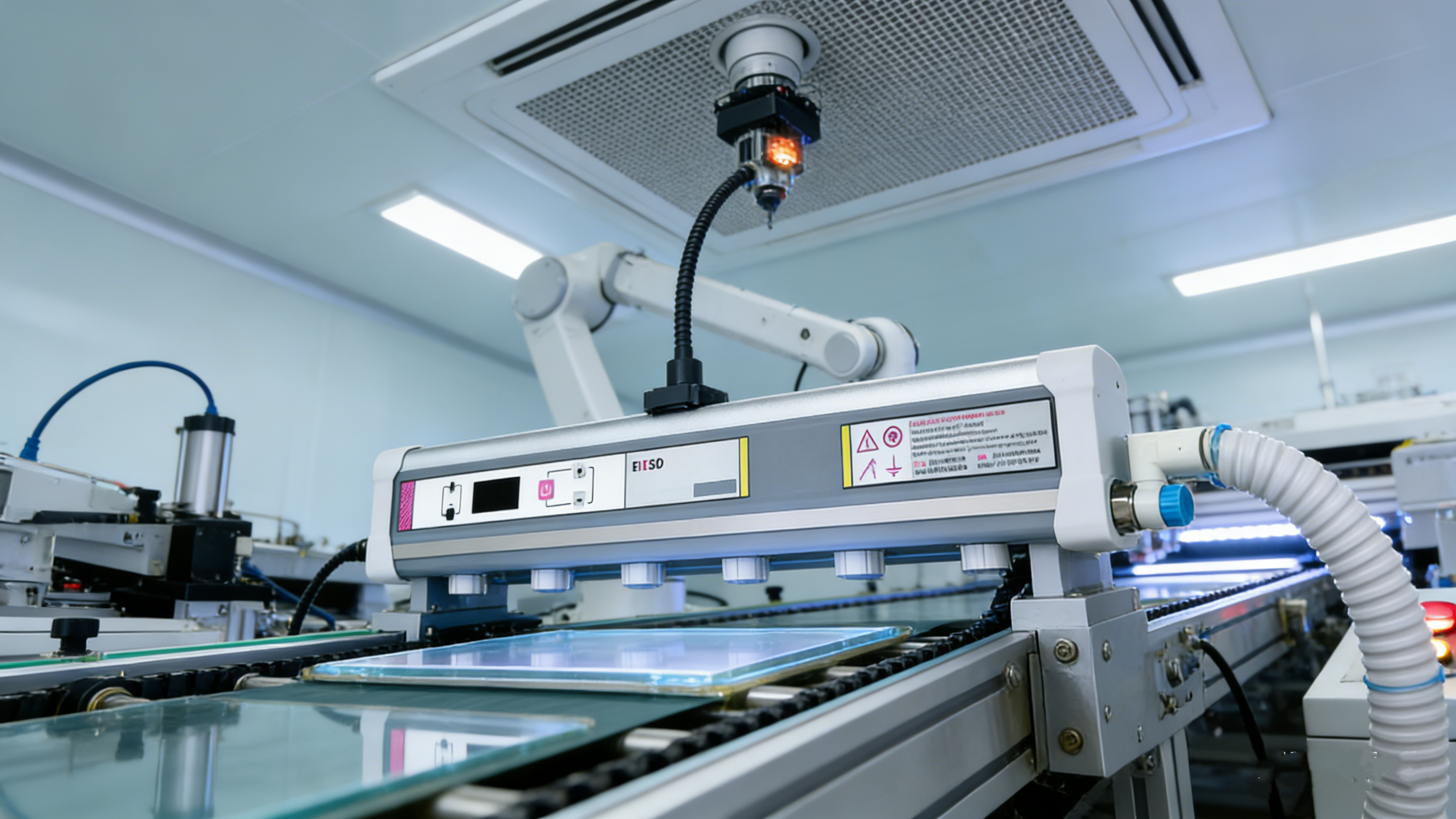

Технология ионизации играет особенно важную роль при работе с изоляционными материалами, которые нельзя заземлить напрямую. Ионизаторы генерируют сбалансированные положительные и отрицательные ионы, которые нейтрализуют статические заряды на близлежащих поверхностях.

Программы обучения не менее важны. Сотрудники должны понимать:

1. Как образуется статическое электричество

2. Почему полупроводниковые приборы чувствительны

3. Правильные процедуры обращения

4. Правильные методы заземления

5. Протоколы проверок и технического обслуживания

Системы непрерывного мониторинга еще больше повышают надежность контроля электростатического разряда, обнаруживая сбои заземления, неисправности оборудования или небезопасные условия на рабочем месте до того, как произойдет повреждение.

Важность контроля электростатического разряда при сборке электроники

ESD-контроль при сборке электроники необходим для поддержания качества продукции, предотвращения скрытых сбоев, повышения производительности и защиты долгосрочной надежности.

Полупроводниковые устройства проходят множество этапов обработки во время сборки электроники. Каждая передача, этап проверки, операция пайки или процесс упаковки создают потенциальное электростатическое воздействие.

На предприятиях по сборке печатных плат должны быть установлены строгие процедуры управления электростатическим разрядом для защиты чувствительных компонентов на протяжении всего производственного процесса. Даже одна неконтролируемая рабочая станция может поставить под угрозу общее качество продукции.

Эффективный контроль ESD обеспечивает измеримые эксплуатационные преимущества:

В жестко регулируемых отраслях, таких как автомобилестроение и медицинская электроника, контроль электростатического разряда часто интегрируется в более широкие системы управления качеством и обеспечения надежности.

Поскольку электронные системы продолжают становиться все более компактными и функционально совершенными, важность комплексного управления электростатическим разрядом продолжает расти во всех глобальных операциях по производству электроники.

Как корпус полупроводников влияет на производительность HBM

Полупроводниковая упаковка существенно влияет на характеристики HBM, влияя на пути электростатического разряда, способность рассеивания тепла и общую эффективность защиты устройства.

Технология упаковки служит как физическим, так и электрическим интерфейсом между полупроводниковыми кристаллами и внешней средой. Правильный дизайн упаковки может снизить уязвимость к электростатическому разряду за счет более эффективного распределения энергии разряда.

Усовершенствованные конструкции упаковки часто включают в себя специальные функции защиты от электростатического разряда, такие как:

• Встроенные защитные диоды

• Усовершенствованные конструкции заземления

• Улучшенная теплопроводность

• Оптимизированные конфигурации контактов

• Пути разряда с низким импедансом

Материалы упаковки также влияют на поведение накопления статического заряда. Некоторые изоляционные материалы могут увеличить электростатический риск, если их не контролировать должным образом. Проводящие или рассеивающие упаковочные решения помогают уменьшить накопление заряда во время транспортировки и погрузочно-разгрузочных работ.

Меньшие по размеру полупроводниковые корпуса создают дополнительные инженерные проблемы, поскольку ограниченное физическое пространство ограничивает размер внутренних структур защиты от электростатического разряда. Инженеры должны сбалансировать:

• Электрические характеристики

• Термический КПД

• Размер упаковки

• Стоимость изготовления

• устойчивость к электростатическому разряду

Растущее внедрение передовых технологий упаковки, таких как интеграция нескольких микросхем и межсоединения высокой плотности, продолжает стимулировать инновации в стратегиях защиты полупроводников от электростатического разряда.

Будущие тенденции в области HBM и защиты полупроводников от электростатического разряда

Будущие стратегии защиты полупроводников от электростатического разряда будут сосредоточены на современных материалах, интеллектуальных системах мониторинга, небольших технологических процессах и улучшенных интегрированных архитектурах защиты.

Масштабирование полупроводников продолжает уменьшать размеры транзисторов, увеличивать плотность устройств и снижать рабочие напряжения. Хотя эти достижения повышают производительность и энергоэффективность, они также создают проблемы с чувствительностью к электростатическому разряду.

Искусственный интеллект, электромобили, промышленная автоматизация и системы высокоскоростной связи стимулируют спрос на все более сложные полупроводниковые устройства. Эти приложения требуют как более высокой производительности, так и большей надежности.

Новые тенденции в области защиты от электростатического разряда включают:

• Мониторинг событий ESD в реальном времени

• Интеллектуальные заводские системы управления ESD

• Передовые технологии ионизации

• Наноразмерные защитные структуры

• Усовершенствованные инструменты имитационного моделирования

Производители также инвестируют в системы прогнозного анализа, способные выявлять закономерности рисков электростатического разряда до того, как произойдут сбои. Сочетая мониторинг окружающей среды, диагностику оборудования и производственную аналитику, предприятия могут активно снижать электростатические опасности.

По мере развития полупроводниковых технологий сотрудничество между разработчиками устройств, инженерами по упаковке, производственными предприятиями и сборщиками электроники будет становиться все более важным для обеспечения эффективной защиты от электростатического разряда по всей цепочке поставок.

Заключение

Испытание модели человеческого тела остается одним из наиболее важных инструментов для оценки устойчивости полупроводников к электростатическому разряду. Поскольку полупроводниковые устройства становятся меньше, быстрее и сложнее, чувствительность к электростатическому разряду продолжает расти практически во всех сегментах электронной промышленности.

Испытания HBM позволяют производителям моделировать реалистичные электростатические явления, создаваемые человеком, и оценивать надежность полупроводников в контролируемых условиях. Понимание классификаций HBM, механизмов отказов, факторов риска для окружающей среды и методов защиты имеет важное значение для улучшения качества продукции и снижения дорогостоящих отказов.

Организации, внедряющие комплексные программы контроля электростатического разряда, могут добиться существенных эксплуатационных преимуществ, включая повышение производительности производства, повышение надежности продукции, снижение гарантийных затрат и повышение доверия клиентов.

В будущем дальнейшее развитие полупроводниковых технологий потребует еще более сложных стратегий защиты от электростатического разряда. Компании, которые сегодня отдают приоритет электростатическому контролю, будут иметь больше возможностей для поддержания надежности, конкурентоспособности и долгосрочного производственного успеха на развивающемся рынке электроники.
