Phóng tĩnh điện (ESD) và tĩnh điện là một trong những rủi ro nghiêm trọng nhất nhưng thường bị đánh giá thấp trong dây chuyền lắp ráp tụ điện. Từ tụ điện điện phân nhôm và tụ gốm nhiều lớp (MLCC) đến tụ điện màng và tantalum, việc sản xuất tụ điện hiện đại liên quan đến tự động hóa tốc độ cao, các thành phần siêu nhẹ và vật liệu cách điện rất dễ tích tụ điện tích. Tĩnh điện không được kiểm soát có thể dẫn đến lực hút hạt, sai lệch thành phần, hư hỏng điện môi, khuyết tật tiềm ẩn, giảm năng suất và hỏng hóc về độ tin cậy lâu dài.
Bài viết này trình bày một chiến lược toàn diện, định hướng kỹ thuật để ứng dụng các thanh không khí ion hóa trong dây chuyền lắp ráp tụ điện. Nó giải thích các cơ chế tạo tĩnh điện, các điểm rủi ro trên các loại tụ điện khác nhau, nguyên tắc ion hóa, chiến lược bố trí, thiết kế luồng không khí và điều khiển, phối hợp ESD, bảo trì, xác nhận và tác động kinh tế. Mục tiêu là cung cấp cho các nhà sản xuất, kỹ sư xử lý và nhà tích hợp thiết bị một khuôn khổ mang tính hệ thống và thực tế để triển khai các thanh khí ion hóa một cách hiệu quả và tuân thủ trong môi trường sản xuất tụ điện.
Ngành công nghiệp điện tử toàn cầu tiếp tục yêu cầu các tụ điện nhỏ hơn, nhẹ hơn và hiệu suất cao hơn. Dây chuyền lắp ráp đã phát triển theo hướng tốc độ cao hơn, dung sai chặt chẽ hơn và tăng cường tự động hóa. Đồng thời, các vật liệu thường được sử dụng trong sản xuất tụ điện - màng polymer, bột gốm, nhựa epoxy, chất mang nhựa, băng và cuộn - chủ yếu là chất cách điện. Những điều kiện này tạo ra môi trường lý tưởng cho việc phát sinh và tích tụ tĩnh điện.
Trong khi bảo vệ ESD được hiểu rõ trong lắp ráp mặt sau bán dẫn, việc sản xuất tụ điện đôi khi bị hiểu sai là kém nhạy hơn. Trong thực tế, tụ điện rất dễ bị tổn thương do tĩnh điện nghiêm trọng và tiềm ẩn, đặc biệt là trong quá trình quấn dây, xếp chồng, phủ, xử lý, cắt tỉa, thử nghiệm và dán băng.
Thanh không khí ion hóa là một trong những công nghệ điều khiển tĩnh không tiếp xúc hiệu quả nhất cho dây chuyền lắp ráp tụ điện. Tuy nhiên, hiệu quả của chúng phụ thuộc hoàn toàn vào chiến lược đúng đắn—lựa chọn, bố trí, thiết kế luồng khí, tích hợp với nối đất ESD và kỷ luật bảo trì. Bài viết này đề cập đến các yếu tố này một cách chi tiết.
Dây chuyền lắp ráp tụ điện kết hợp một số đặc điểm dễ bị tĩnh điện:
Chuyển động tốc độ cao của phim, lá và băng
Thường xuyên tiếp xúc và tách các vật liệu khác nhau
Sử dụng rộng rãi nhựa và polyme
Môi trường sản xuất khô (thường <45% RH)
Các bộ phận nhẹ có quán tính thấp
Ngay cả các trường tĩnh điện tương đối nhỏ cũng có thể tác dụng lực đủ mạnh để làm gián đoạn việc định vị linh kiện hoặc thu hút các chất gây ô nhiễm.
Tĩnh điện không được quản lý trong cụm tụ điện có thể gây ra:
Ô nhiễm hạt trên lớp điện môi
Sai lệch trong quá trình cuộn dây hoặc xếp chồng
Độ bám dính của màng hoặc lá điện cực
Phóng tĩnh điện làm hỏng cấu trúc điện môi
Các khiếm khuyết về độ tin cậy tiềm ẩn đã vượt qua thử nghiệm nhưng không thành công trên thực tế
Giảm năng suất và tăng làm lại
Không giống như các sự kiện ESD hiển nhiên, nhiều lỗi liên quan đến tĩnh điện vẫn không được phát hiện cho đến khi kiểm tra độ tin cậy hoặc sử dụng của khách hàng, làm tăng đáng kể rủi ro về chất lượng.
Các giai đoạn nhạy cảm tĩnh chính bao gồm:
Tháo lá nhôm
Xử lý tách giấy
Vùng tẩm điện giải
Quá trình chèn và thu nhỏ tay áo
Lực hút tĩnh điện của các hạt vào lá kim loại có thể làm ảnh hưởng đến tính toàn vẹn điện môi và rút ngắn tuổi thọ của tụ điện.
Việc lắp ráp MLCC bao gồm các lớp gốm và cấu trúc điện cực cực mỏng. Rủi ro tĩnh bao gồm:
Xử lý tấm xanh
Xếp lớp và cán màng
Tách chip và hát
Đóng gói bằng băng và cuộn
Ngay cả lực tĩnh điện ở mức độ thấp cũng có thể gây ra hiện tượng đăng ký sai lớp hoặc nứt vi mô.
Tụ điện màng đặc biệt dễ bị tĩnh điện do:
Đường dẫn màng polymer dài
Hoạt động cuộn dây tốc độ cao
Khối lượng màng điện môi thấp
Tĩnh điện có thể khiến màng bị đẩy hoặc hút, dẫn đến độ căng cuộn dây không đều và gây ra khuyết tật.
Các giai đoạn xử lý bột, tạo hạt và phủ nhựa yêu cầu kiểm soát tĩnh nghiêm ngặt để ngăn ngừa ô nhiễm và suy thoái liên quan đến ESD.

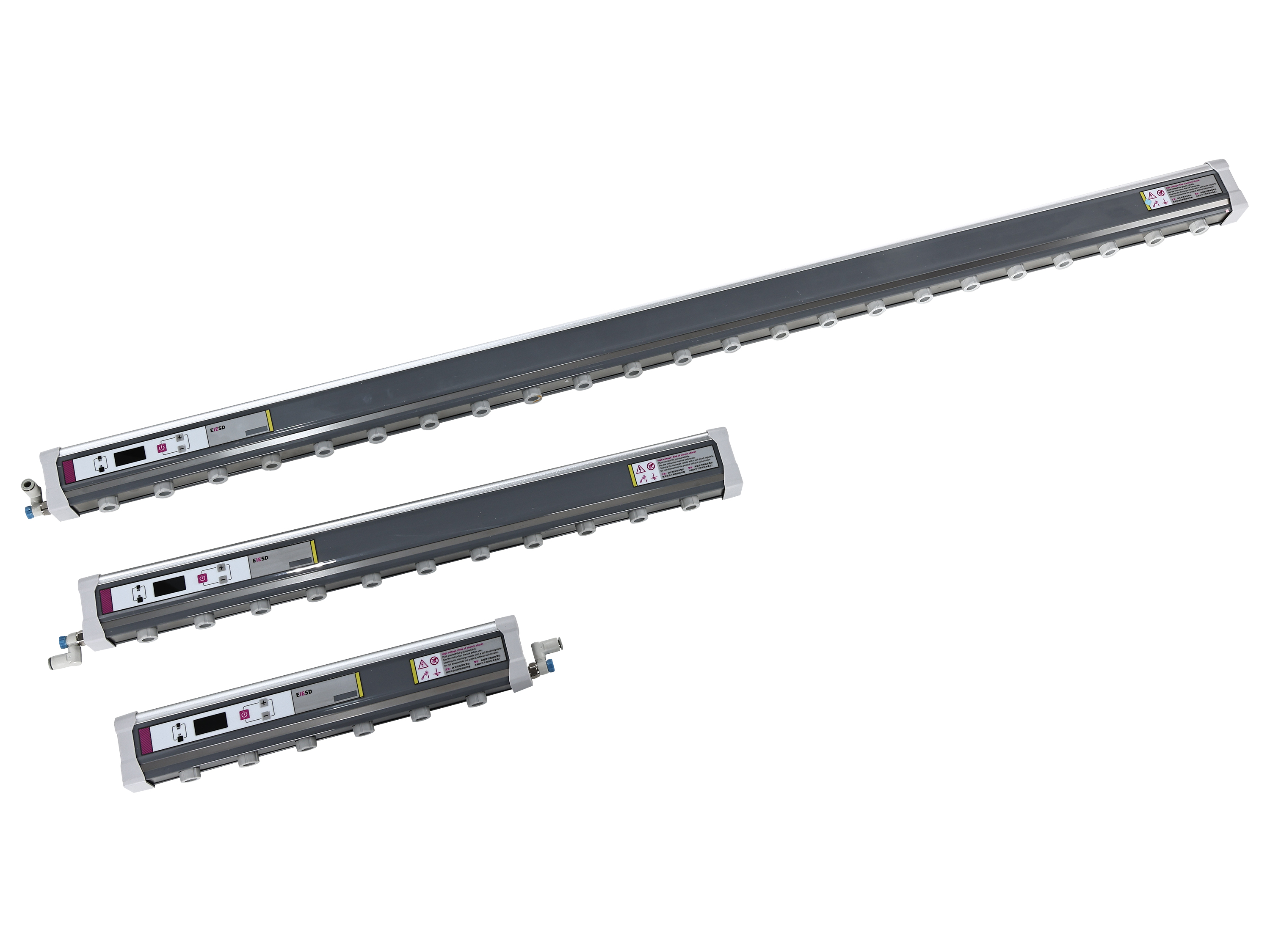

Các thanh khí ion hóa tạo ra các ion dương và âm thông qua việc phóng điện vầng quang điện áp cao tại các điểm phát. Các ion này được luồng không khí vận chuyển tới các bề mặt tích điện, nơi chúng trung hòa tĩnh điện bằng cách kết hợp với các điện tích bề mặt dư thừa.
Thanh ion hóa AC : Đầu ra đơn giản, xen kẽ, thích hợp cho các ứng dụng thông thường
Thanh ion hóa DC : Tách biệt cực dương và cực âm, phản hồi nhanh hơn
Thanh ion hóa xung DC : Độ chính xác cao, lý tưởng cho các dòng tụ điện tốc độ cao
Các hệ thống DC và xung DC thường được ưa thích để sản xuất tụ điện do độ ổn định cân bằng và lượng phát thải hạt thấp.
Đối với cụm tụ điện, các mục tiêu hiệu suất điển hình bao gồm:
Cân bằng ion: ±30 V hoặc cao hơn
Thời gian phân rã tĩnh: <1 giây từ ±5 kV đến ±500 V
Trước khi triển khai các thanh khí ion hóa, cần tiến hành kiểm tra tĩnh có cấu trúc:
Xác định các điểm tạo tĩnh
Đo mức điện áp bề mặt
Quan sát hành vi của thành phần (dính, nhảy)
Tương quan với dữ liệu khiếm khuyết
Đánh giá này tạo thành nền tảng của một chiến lược ion hóa hiệu quả.
Đặt các thiết bị ion hóa càng gần mục tiêu càng an toàn càng tốt
Vô hiệu hóa tĩnh ngay sau khi tạo
Tránh che chắn hoặc cản trở luồng không khí
Phối hợp với dây dẫn nối đất
Nên lắp đặt thanh khí ion hóa tại:
Trạm thư giãn phim và giấy bạc
Bộ nạp băng
Đường dẫn nạp giấy phân cách
Điều này ngăn chặn sự tích tụ điện tích trước khi vật liệu đi vào quy trình chính xác.
Quá trình ion hóa phải được cân bằng cẩn thận để tránh làm ảnh hưởng đến màng nhẹ đồng thời đảm bảo trung hòa điện tích.
Tĩnh điện cao thường được tạo ra trong quá trình cắt và tách. Các thiết bị ion hóa phải được đặt ngay sau các hoạt động này.
Kiểm soát tĩnh cải thiện độ ổn định của phép đo và giảm lỗi loại bỏ sai trong hệ thống kiểm tra tự động.
Thanh ion hóa rất cần thiết để ngăn các bộ phận dính vào băng hoặc vỏ bọc.
Không khí cung cấp cho thanh ion hóa phải:
Không dầu
Khô
Được lọc ở cấp độ micromet
Luồng khí quá mức có thể làm xáo trộn các thành phần tụ điện nhẹ. Quy định thích hợp đảm bảo vận chuyển ion mà không bị nhiễu cơ học.
Ion hóa không thay thế nối đất. Kiểm soát tĩnh hiệu quả yêu cầu:
Nối đất đúng cách cho khung thiết bị
Con lăn và dẫn hướng dẫn điện
Bề mặt làm việc an toàn ESD
Các thanh không khí ion hóa trung hòa điện tích trên chất cách điện; nối đất một cách an toàn sẽ tiêu tán điện tích trên dây dẫn.
Lắp đặt chắc chắn, không rung
Cáp điện áp cao được bảo vệ
Tuân thủ các tiêu chuẩn an toàn điện
Đo trường tĩnh
Kiểm tra cân bằng ion
Quan sát quá trình ở tốc độ tối đa
Các điểm phát phải được làm sạch thường xuyên để duy trì lượng ion đầu ra và cân bằng.
Các hệ thống tiên tiến bao gồm giám sát đầu ra ion và cảnh báo lỗi để bảo trì phòng ngừa.
Hệ thống ion hóa nên được bao gồm trong:
Quy trình FMEA
Kế hoạch kiểm soát
Kiểm toán định kỳ
Hồ sơ cài đặt
Nhật ký hiệu chuẩn
Lịch bảo trì
Đầu tư thiết bị
Cài đặt và xác nhận
Cải thiện năng suất
Giảm thời gian chết
Chi phí bảo hành và lỗi tại hiện trường thấp hơn
Nhiều nhà sản xuất tụ điện đạt được thời gian hoàn vốn trong vòng một năm.
Quá ion hóa mà không cần nối đất
Vị trí kém xa nguồn tĩnh
Bỏ bê việc bảo trì
Sử dụng chất ion hóa để thay thế cho việc kiểm soát ESD
Máy ion hóa thông minh với phản hồi theo thời gian thực
Tích hợp với MES và Công nghiệp 4.0
Vật liệu phát xạ cải tiến để tạo ra hạt cực thấp
Thanh không khí ion hóa là một thành phần quan trọng trong chiến lược kiểm soát tĩnh điện của dây chuyền lắp ráp tụ điện hiện đại. Khi được áp dụng một cách có hệ thống—dựa trên bản đồ tĩnh, vị trí thích hợp, thiết kế luồng khí và tích hợp với nối đất ESD—chúng nâng cao đáng kể độ ổn định của quy trình, chất lượng sản phẩm và độ tin cậy lâu dài.
Khi các thiết kế tụ điện tiếp tục phát triển theo hướng mật độ năng lượng cao hơn, hệ số dạng nhỏ hơn và mức độ tự động hóa cao hơn, điều khiển tĩnh thông minh và mạnh mẽ sẽ không chỉ trở thành phương pháp thực hành tốt nhất mà còn là điều cần thiết. Công nghệ thanh khí ion hóa, được áp dụng cùng với nguyên tắc kỹ thuật, cung cấp một giải pháp đã được chứng minh và có thể mở rộng để đáp ứng những thách thức này.
Trong đường dây quấn tụ điện màng tốc độ cao, màng điện môi polypropylen và màng kim loại nhôm được tháo ra, kiểm soát lực căng, căn chỉnh và quấn vào lõi với tốc độ vượt quá vài trăm mét mỗi phút. Sự kết hợp giữa màng tốc độ cao, khối lượng thấp và vật liệu polyme cách điện tạo ra điều kiện khắc nghiệt để tạo ra điện tích tĩnh.
Trước khi tối ưu hóa quá trình ion hóa, nhà sản xuất đã quan sát:
Lực hút mép màng gây ra hiện tượng trôi ngang
Lực đẩy tĩnh điện dẫn đến sức căng cuộn dây không ổn định
Hút bụi trên bề mặt điện môi
Tỷ lệ phế liệu tăng do cuộn dây không đều
Các phép đo điện áp bề mặt cho thấy các đỉnh vượt quá ±10 kV tại thời điểm cuộn dây và ngay trước đầu cuộn dây.
Chiến lược được thực hiện bao gồm:
Thanh khí ion hóa được lắp đặt trực tiếp tại cửa thoát màng
Bộ ion hóa thứ cấp được đặt trước trục cuộn dây
Luồng khí tốc độ thấp, diện rộng để tránh rung màng
Các thiết bị ion hóa được đồng bộ hóa với những thay đổi về tốc độ dòng để duy trì mật độ ion ổn định.
Sau khi thực hiện:
Điện áp bề mặt giảm xuống dưới ±800 V
Độ ổn định của cuộn dây được cải thiện đáng kể
Tỷ lệ phế liệu giảm trên 35%
Khoảng thời gian làm sạch được kéo dài do sức hút bụi giảm
Độ ẩm tương đối ảnh hưởng mạnh mẽ đến hành vi tĩnh. Mặc dù việc tăng độ ẩm có thể làm giảm khả năng tạo tĩnh điện nhưng nó thường bị hạn chế bởi các hạn chế về sản phẩm hoặc quy trình. Thanh khí ion hóa cung cấp giải pháp ổn định không phụ thuộc vào biến động độ ẩm.
Sự thay đổi nhiệt độ ảnh hưởng đến mật độ không khí và độ linh động của ion. Hệ thống ion hóa tiên tiến tự động bù đắp để duy trì hiệu suất trung hòa nhất quán.
Trong phòng sạch hoặc môi trường được kiểm soát, máy ion hóa phải được chọn để phát thải hạt thấp và nhiễu loạn luồng không khí ở mức tối thiểu. Khả năng tương thích dòng chảy tầng là rất quan trọng trong dòng tụ điện MLCC và tantalum.
Các thanh khí ion hóa hiện đại ngày càng có hệ thống điều khiển vòng kín giúp giám sát sự cân bằng và đầu ra ion trong thời gian thực. Cảm biến cung cấp phản hồi cho nguồn điện, tự động điều chỉnh sự mất cân bằng do nhiễm bẩn hoặc hao mòn bộ phát.
Dữ liệu hiệu suất ion hóa có thể được tích hợp vào nền tảng MES, cho phép:
Bảo trì dự đoán
Truy xuất nguồn gốc để điều tra chất lượng
Mối tương quan giữa mức tĩnh và dữ liệu năng suất
Ion hóa thông minh phù hợp với các nguyên tắc Công nghiệp 4.0 bằng cách chuyển đổi điều khiển tĩnh từ thước đo thụ động thành tham số quy trình chủ động, dựa trên dữ liệu.
Ngay cả hệ thống ion hóa tốt nhất cũng có thể thất bại nếu người vận hành không nhận thức được rủi ro tĩnh điện. Các chương trình đào tạo nên bao gồm:
Nguyên lý tĩnh cơ bản
Xử lý đúng các chất ion hóa
Các chỉ số trực quan của sự cố
Kiểm soát tĩnh phải được phân công rõ ràng cho các nhóm kỹ thuật quy trình hoặc thiết bị, không được coi là vấn đề bảo trì đặc biệt.
Mặc dù các con lăn và lớp phủ chống tĩnh điện có thể làm giảm sự tích tụ điện tích nhưng chúng không thể trung hòa điện tích trên các chất cách điện chuyển động tự do.
Kiểm soát độ ẩm phản hồi chậm và tốn nhiều năng lượng, khiến nó không đủ để trở thành một giải pháp độc lập.
Các thanh không khí ion hóa đặc biệt có khả năng trung hòa tĩnh điện nhanh, không tiếp xúc và cục bộ, khiến chúng không thể thiếu trong dây chuyền lắp ráp tụ điện.
Kiểm soát tĩnh điện hiệu quả trong sản xuất tụ điện không thể đạt được thông qua các biện pháp riêng biệt mà thông qua chiến lược cấp hệ thống. Các thanh khí ion hóa, khi được lựa chọn, định vị và quản lý đúng cách sẽ tạo thành xương sống của chiến lược này. Vai trò của họ sẽ tiếp tục mở rộng khi công nghệ tụ điện tiến bộ và dung sai sản xuất được thắt chặt.
Các nhà sản xuất coi quá trình ion hóa là thông số cốt lõi của quy trình thay vì phụ kiện phụ trợ sẽ đạt được những lợi thế có thể đo lường được về năng suất, độ tin cậy và niềm tin của khách hàng.
