La fabrication électronique flexible a transformé de nombreux secteurs en permettant la création de produits électroniques légers, pliables et très compacts. Des appareils portables et écrans flexibles aux capteurs médicaux et emballages intelligents, les fabricants s'appuient de plus en plus sur des substrats flexibles avancés et des composants conducteurs miniaturisés. Cependant, parallèlement à ces avancées technologiques, un défi opérationnel important se pose : les décharges électrostatiques (ESD).

Contrairement aux assemblages électroniques rigides traditionnels, les composants électroniques flexibles sont plus sensibles à l'électricité statique en raison de traces conductrices plus fines, de substrats polymères délicats et de micro-composants hautement intégrés. Même un événement électrostatique mineur peut endommager les circuits, réduire la durée de vie du produit ou créer des défauts latents qui ne sont pas détectés jusqu'à ce que le produit parvienne à l'utilisateur final. Alors que les volumes de production continuent d’augmenter, la gestion ESD est devenue un facteur essentiel pour la qualité de fabrication, l’optimisation du rendement et la fiabilité à long terme.

Les préoccupations ESD dans la fabrication de produits électroniques flexibles concernent principalement la protection des matériaux et composants ultrasensibles contre les dommages électrostatiques qui peuvent réduire les performances du produit, augmenter les taux de défaillance et avoir un impact négatif sur l'efficacité de la production. Un contrôle ESD efficace nécessite une combinaison de systèmes de mise à la terre, de contrôles environnementaux, de matériaux conducteurs, de formation des opérateurs et d'une surveillance continue tout au long du processus de fabrication.

Les fabricants travaillant avec des circuits flexibles, des composants électroniques imprimés, des encres conductrices et des composants à couches minces doivent établir des stratégies complètes de protection ESD à chaque étape de la production. Étant donné que l'électronique flexible implique souvent des matériaux non traditionnels tels que des polymères, des adhésifs et des semi-conducteurs organiques, le comportement de génération statique diffère considérablement de celui des environnements de fabrication de PCB conventionnels.

Dans cet article, nous explorerons les principales préoccupations ESD affectant la fabrication de produits électroniques flexibles, examinerons les causes des pannes électrostatiques, discuterons des mesures préventives et passerons en revue les meilleures pratiques de l'industrie pour améliorer la fiabilité de la fabrication et la cohérence des produits.

Table des matières

• Comprendre l'ESD dans la fabrication électronique flexible

• Pourquoi l'électronique flexible est hautement vulnérable aux décharges électrostatiques

• Principales sources de décharges électrostatiques dans les installations de production

• Défaillances ESD courantes dans les composants électroniques flexibles

• Mesures de contrôle ESD pour une fabrication électronique flexible

• Importance du contrôle environnemental dans la prévention des ESD

• Rôle des matériaux et équipements sûrs ESD

• Procédures de test et de surveillance ESD

• Programmes de formation des opérateurs et de sensibilisation aux décharges électrostatiques

• Défis futurs de la gestion ESD dans l’électronique flexible

• Conclusion

Comprendre l'ESD dans la fabrication électronique flexible

Dans la fabrication de produits électroniques flexibles, les décharges électrostatiques font référence au transfert soudain d'électricité statique entre des objets présentant des potentiels électriques différents, ce qui peut endommager les circuits flexibles et les matériaux électroniques délicats.

Une décharge électrostatique se produit lorsque les charges statiques accumulées se déplacent rapidement d'une surface à une autre. Dans les environnements de fabrication, les charges statiques sont généralement générées par la friction, la séparation des matériaux, le mouvement du convoyeur, les interactions avec l'emballage et l'activité humaine. Même si l’électricité statique peut paraître inoffensive dans des environnements ordinaires, elle constitue un sérieux problème de fiabilité dans la production de produits électroniques flexibles.

Les produits électroniques flexibles contiennent des voies conductrices ultra fines, des semi-conducteurs microscopiques et des matériaux diélectriques sensibles. Ces structures peuvent être endommagées de façon permanente par des tensions de décharge bien inférieures aux niveaux de perception humaine. Dans de nombreux cas, une personne ne peut même pas ressentir une décharge inférieure à 3 000 volts, alors que les composants électroniques peuvent être endommagés à moins de 100 volts.

Le processus de fabrication lui-même augmente les risques ESD car les substrats flexibles utilisent souvent des matériaux à base de plastique dotés de propriétés isolantes élevées. Ces matériaux ont tendance à accumuler facilement des charges électrostatiques lors des opérations d'impression, de laminage, de découpe ou de traitement rouleau à rouleau.

Le tableau suivant met en évidence la relation entre la perception humaine et la sensibilité des composants :

Pourquoi l'électronique flexible est hautement vulnérable aux décharges électrostatiques

L'électronique flexible est très vulnérable aux décharges électrostatiques car elle utilise des matériaux conducteurs fins, des substrats sensibles et des architectures de composants compactes qui sont facilement perturbées par des événements de décharge statique.

Les cartes de circuits imprimés rigides traditionnelles contiennent généralement des traces de cuivre plus épaisses et des substrats mécaniquement stables. En revanche, l’électronique flexible repose sur des films conducteurs minces, des encres argentées imprimées, des polymères conducteurs et des couches semi-conductrices flexibles. Ces matériaux sont intrinsèquement plus fragiles et sensibles aux contraintes électriques excessives.

Un défi majeur est la réduction de l’épaisseur des conducteurs. À mesure que les traces conductrices deviennent de plus en plus étroites, leur capacité à tolérer les surtensions électriques diminue considérablement. Même de petits événements statiques peuvent créer une surchauffe localisée, des traces de fractures ou une rupture diélectrique au sein du substrat flexible.

Les appareils flexibles subissent également des flexions et des contraintes mécaniques répétées lors de leur utilisation. Si les dommages ESD affaiblissent les chemins conducteurs, des flexions répétées peuvent accélérer la formation de fissures et éventuellement une défaillance du dispositif. Cela signifie que les dommages ESD créent non seulement des défauts immédiats, mais peuvent également raccourcir la durée de vie opérationnelle à long terme.

Un autre facteur est la composition des matériaux. De nombreux substrats flexibles sont constitués de films polymères qui agissent comme d’excellents isolants électriques. Les matériaux isolants ont tendance à accumuler facilement des charges statiques, en particulier dans les environnements de fabrication secs. Lors du traitement rouleau à rouleau, la génération d'électricité statique peut augmenter considérablement en raison du frottement continu et du mouvement du matériau.

Les principaux facteurs de vulnérabilité comprennent :

• Traces conductrices ultra fines

• Architectures électroniques miniaturisées

• Intégration de composants haute densité

• Substrats polymères sujets à l'électricité statique

• Faible tolérance de tension de fonctionnement

• Sensibilité des semi-conducteurs organiques

• Frottement du processus rouleau à rouleau

Principales sources de décharges électrostatiques dans les installations de production

Les principales sources d'ESD dans la fabrication de produits électroniques flexibles comprennent les mouvements de personnel, la manutention des matériaux, les équipements automatisés, les matériaux d'emballage et les conditions environnementales.

Les opérateurs humains restent l’un des principaux contributeurs à la génération électrostatique. Marcher sur les sols, manipuler des matières plastiques ou porter des vêtements non conducteurs peut générer des milliers de volts d'électricité statique. Sans une mise à la terre appropriée, les opérateurs peuvent involontairement transférer des charges directement vers des assemblages électroniques sensibles.

Les systèmes de fabrication automatisés créent également des risques ESD importants. Les bandes transporteuses, les bras robotisés, les rouleaux, les plastifieuses et les équipements de prélèvement et de placement génèrent des frictions pendant le fonctionnement. Dans la production électronique flexible, les systèmes rouleau à rouleau sont particulièrement problématiques car le mouvement continu du substrat crée une accumulation électrostatique persistante.

Les matériaux d’emballage sont une autre source négligée de génération d’électricité statique. Les plastiques conventionnels, les inserts en mousse et les rubans adhésifs peuvent accumuler des charges pendant le transport et le stockage. Un emballage inapproprié peut exposer les composants à des champs électrostatiques bien avant le début de l'assemblage.

Les facteurs environnementaux influencent fortement les niveaux de génération électrostatique. Les conditions de faible humidité augmentent l’accumulation de charges car l’air sec réduit la conductivité de surface. Les installations de fabrication opérant dans des climats secs ou dans des environnements climatisés sont souvent confrontées à des risques ESD élevés.

La liste suivante résume les sources ESD courantes :

1. Mouvements de l'opérateur et friction des vêtements

2. Barquettes et matériaux d'emballage en plastique

3. Systèmes de manutention de substrats rouleau à rouleau

4. Équipement d'assemblage automatisé

5. Bandes transporteuses et rouleaux

6. Air sec et conditions de faible humidité

7. Surfaces de travail isolantes

8. Outils et instruments non mis à la terre

Défaillances ESD courantes dans les composants électroniques flexibles

Les défaillances ESD courantes dans l'électronique flexible comprennent les pannes diélectriques, les dommages aux traces conductrices, la dégradation des semi-conducteurs, les défauts latents et la défaillance complète du circuit.

Les dommages ESD peuvent survenir sous la forme d'une défaillance catastrophique ou d'une défaillance latente. Les pannes catastrophiques sont immédiatement visibles car le composant cesse complètement de fonctionner après une exposition à une décharge. Ces défaillances sont plus faciles à identifier lors des contrôles qualité.

Les défauts cachés sont plus dangereux car ils peuvent ne pas apparaître lors des premiers tests. Au lieu de cela, l’événement électrostatique affaiblit les structures internes, rendant le produit plus vulnérable aux futures contraintes opérationnelles. L'appareil peut passer le contrôle de qualité mais échouer prématurément lors d'une utilisation réelle.

Les circuits flexibles sont particulièrement sensibles aux dommages causés par les traces conductrices. Les encres conductrices minces et les films métalliques peuvent fondre ou se briser sous l'effet d'une contrainte électrostatique. Étant donné que les produits flexibles subissent souvent des flexions pendant le fonctionnement, les traces affaiblies peuvent éventuellement se fissurer et se déconnecter.

La dégradation des semi-conducteurs est une autre préoccupation majeure. L'électronique flexible utilise de plus en plus de transistors à couches minces, de semi-conducteurs organiques et de circuits intégrés miniaturisés. Ces composants fonctionnent à des seuils de tension inférieurs et nécessitent donc des normes de protection ESD plus strictes.

Les mécanismes typiques de défaillance ESD comprennent :

Mesures de contrôle ESD pour une fabrication électronique flexible

Des mesures efficaces de contrôle des décharges électrostatiques impliquent des systèmes de mise à la terre, des équipements d'ionisation, des revêtements de sol conducteurs, des postes de travail sécurisés contre les décharges électrostatiques et des procédures de manipulation strictes tout au long de la production.

La mise à la terre est la base de tout programme de contrôle ESD. Tous les objets, équipements et personnels conducteurs doivent maintenir le même potentiel électrique pour éviter les décharges soudaines. Les bracelets de mise à la terre, les chaussures conductrices et les postes de travail mis à la terre sont couramment utilisés dans les environnements de fabrication.

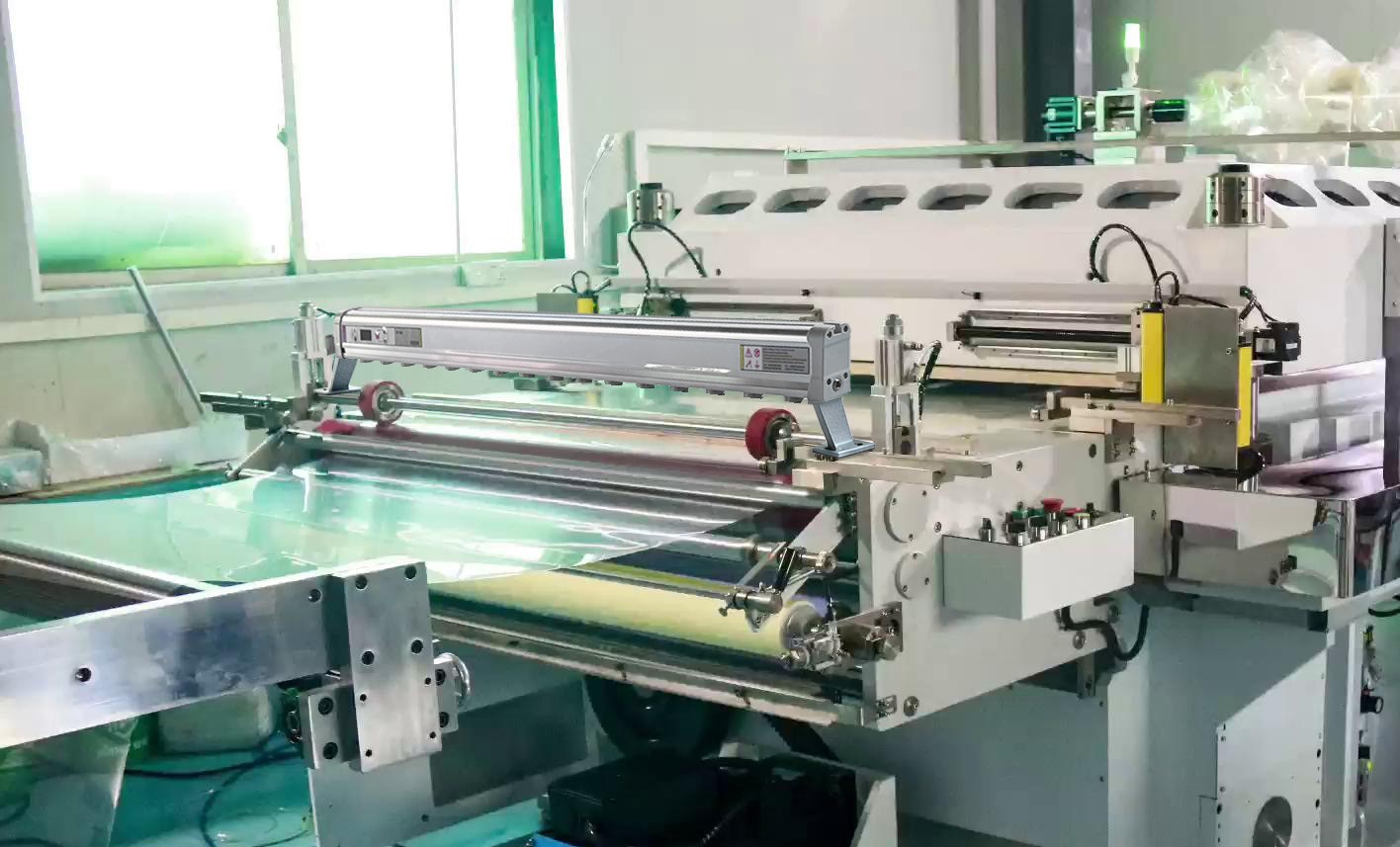

Les systèmes d'ionisation jouent un rôle essentiel lorsque l'on travaille avec des matériaux flexibles isolants. Étant donné que de nombreux substrats polymères ne peuvent pas être directement mis à la terre, les ioniseurs neutralisent les charges statiques en libérant des ions positifs et négatifs équilibrés dans l'air ambiant.

Les installations de fabrication doivent également mettre en place des zones protégées ESD où toutes les surfaces de travail, outils et conteneurs de stockage répondent aux exigences de conductivité. Les tapis de sécurité ESD, les chariots conducteurs et les matériaux d'emballage antistatiques réduisent l'accumulation de charges pendant la production et le transport.

Les contrôles procéduraux sont tout aussi importants. Les fabricants doivent établir des directives de manipulation standardisées, des procédures de transfert de composants et des calendriers de maintenance des équipements. Une surveillance continue de la conformité garantit que les systèmes de protection ESD restent efficaces dans le temps.

Les principales stratégies de contrôle ESD comprennent :

• Systèmes de mise à la terre du personnel

• Pose de revêtement de sol conducteur

• Souffleurs d'air à ionisation

• Surfaces de poste de travail antistatiques

• Matériaux d'emballage sécurisés ESD

• Équipement de production mis à la terre

• Vérification régulière de la conformité

• Procédures de manutention contrôlées

Importance du contrôle environnemental dans la prévention des ESD

Le contrôle de l'environnement est essentiel pour réduire la génération électrostatique, car l'humidité, la température, le débit d'air et les niveaux de contamination affectent directement l'accumulation et la dissipation des charges.

Le contrôle de l’humidité est l’une des méthodes les plus efficaces pour minimiser l’électricité statique. L'humidité de l'air augmente la conductivité de la surface, permettant aux charges de se dissiper naturellement au lieu de s'accumuler sur les matériaux isolants. Des conditions extrêmement sèches augmentent considérablement les risques électrostatiques.

La plupart des usines de fabrication de produits électroniques maintiennent des niveaux d'humidité relative compris entre 40 % et 60 % pour équilibrer la protection ESD avec les exigences de qualité des produits. Cependant, l'électronique flexible peut nécessiter une optimisation environnementale supplémentaire en fonction de la sensibilité du substrat et de la chimie des matériaux.

La gestion du flux d’air affecte également le comportement électrostatique. Un mouvement rapide de l'air sur les surfaces isolantes peut augmenter la séparation des charges. Des systèmes de ventilation mal conçus peuvent involontairement contribuer à l’accumulation d’électricité statique autour des équipements de production.

Le contrôle de la contamination des salles blanches est une autre considération importante. Les particules de poussière peuvent transporter des charges électrostatiques et introduire simultanément des défauts liés à la contamination. Le maintien d’environnements de production propres contribue à réduire à la fois la contamination particulaire et les défaillances liées aux décharges électrostatiques.

Les paramètres de surveillance environnementale comprennent généralement :

Rôle des matériaux et équipements sûrs ESD

Les matériaux et équipements ESD contribuent à prévenir l’accumulation de charges, à minimiser les risques de décharge et à maintenir des conditions électriques stables pendant les opérations de fabrication.

La sélection des matériaux de fabrication appropriés est essentielle pour le contrôle ESD. Les plastiques et les surfaces isolantes standard doivent être remplacés par des alternatives antistatiques ou conductrices dans la mesure du possible. Cela inclut les plateaux, les conteneurs, les surfaces des postes de travail et les systèmes de transport.

La production électronique flexible nécessite souvent un outillage spécialisé car les substrats délicats peuvent être endommagés mécaniquement et électriquement. Les systèmes de manutention sous vide, les rouleaux conducteurs et les dispositifs d'assemblage mis à la terre contribuent à minimiser le contact direct et l'accumulation électrostatique.

Les solutions d’emballage doivent également prendre en charge les objectifs de protection ESD. Les sacs antistatiques, les matériaux de blindage et les conteneurs de transport conducteurs réduisent l'exposition électrostatique pendant le transport et le stockage. Un emballage inapproprié peut annuler les avantages d’environnements de fabrication soigneusement contrôlés.

L'équipement de surveillance est tout aussi important. Les compteurs de résistance de surface, les compteurs de champ électrostatique et les moniteurs de mise à la terre continue aident les fabricants à vérifier la conformité aux normes ESD. La surveillance en temps réel permet une identification rapide des risques émergents avant que des dommages au produit ne surviennent.

Les matériaux et outils courants sûrs contre les décharges électrostatiques comprennent :

• Tapis de poste de travail antistatiques

• Bacs de stockage conducteurs

• Outils de ramassage par aspiration mis à la terre

• Gants et vêtements antistatiques

• Systèmes de convoyage sécurisés ESD

• Sacs de transport blindés

• Moniteurs de bracelet en continu

• Appareils de mesure de champ électrostatique

Procédures de test et de surveillance ESD

Les procédures de test et de surveillance ESD garantissent que les environnements de fabrication restent conformes aux normes de sécurité électrostatique et aident à identifier les risques potentiels avant que des pannes ne surviennent.

Des tests réguliers sont nécessaires car les systèmes de contrôle ESD peuvent se dégrader avec le temps. Les connexions à la terre peuvent se desserrer, les ioniseurs peuvent perdre leur équilibre et les matériaux conducteurs peuvent s'user. La vérification continue permet de maintenir des niveaux de protection stables tout au long de la production.

Les fabricants effectuent généralement des tests de résistance sur les postes de travail, les systèmes de revêtement de sol et les équipements de mise à la terre. Les mesures de résistance de surface confirment que les matériaux restent dans les plages de conductivité acceptables requises pour la dissipation statique.

Les systèmes d'ionisation nécessitent des tests d'équilibre périodiques pour garantir une production égale d'ions positifs et négatifs. Des ioniseurs mal équilibrés peuvent involontairement augmenter l’accumulation d’électricité statique au lieu de la neutraliser efficacement.

Les installations avancées utilisent de plus en plus de systèmes de surveillance automatisés qui suivent en permanence l'intégrité de la mise à la terre, les niveaux d'humidité et l'intensité du champ électrostatique. Les alertes en temps réel permettent une action corrective immédiate lorsque des conditions anormales apparaissent.

Les principales activités de suivi de l’EDD comprennent :

1. Test de continuité de terre

2. Mesure de résistance superficielle

3. Vérification des performances de l'ioniseur

4. Surveillance de l'humidité

5. Mesure du champ électrostatique

6. Inspection de mise à la terre de l'équipement

7. Contrôles de conformité du personnel

8. Évaluation des matériaux d'emballage

Programmes de formation des opérateurs et de sensibilisation aux décharges électrostatiques

Les programmes de formation des opérateurs sont essentiels car le comportement humain influence considérablement les niveaux de risque électrostatique dans les environnements flexibles de fabrication de produits électroniques.

Même les systèmes avancés de protection ESD ne peuvent pas éliminer complètement les risques si le personnel ne suit pas les procédures de manipulation appropriées. Les employés doivent comprendre comment l'électricité statique est générée, comment les événements de décharge se produisent et comment leurs actions quotidiennes affectent la fiabilité de la fabrication.

Les programmes de formation doivent inclure des démonstrations pratiques montrant comment des activités courantes génèrent des charges statiques. Les travailleurs qui comprennent la nature invisible des risques ESD sont plus susceptibles de suivre systématiquement les procédures de mise à la terre et de manipulation.

Des cours de recyclage réguliers aident à maintenir la sensibilisation à la conformité. À mesure que les technologies de fabrication évoluent, les procédures de contrôle ESD peuvent également nécessiter des mises à jour. La formation continue garantit que les opérateurs restent informés de l’évolution des exigences des processus et des normes de sécurité.

Les programmes efficaces de sensibilisation à l’EDD couvrent généralement :

• Fondamentaux de l'électricité statique

• Procédures de mise à la terre appropriées

• Utilisation correcte des dragonnes et des chaussures

• Techniques de manutention sécuritaires

• Exigences d’emballage et de transport

• Directives de comportement en salle blanche

• Procédures d'inspection des équipements

• Protocoles de signalement d'incidents

Défis futurs de la gestion ESD dans l’électronique flexible

L'avenir de la gestion des décharges électrostatiques deviendra plus difficile à mesure que la taille des composants électroniques flexibles continuera de diminuer tout en intégrant des matériaux de plus en plus sensibles et des technologies de fabrication avancées.

La croissance rapide des appareils électroniques portables, des capteurs biomédicaux, des écrans flexibles et des systèmes électroniques imprimés stimule la demande de produits plus fins, plus légers et plus compacts. À mesure que la géométrie des composants se rétrécit, les seuils de sensibilité ESD continueront de diminuer.

Les matériaux émergents tels que les semi-conducteurs organiques, les nanomatériaux et les polymères conducteurs introduisent de nouveaux comportements électrostatiques qui ne sont pas entièrement pris en compte par les normes ESD traditionnelles. Les fabricants devront peut-être développer des stratégies de protection personnalisées adaptées à des systèmes de matériaux spécifiques.

L’automatisation et la production roll-to-roll à grande vitesse créeront également des défis supplémentaires en matière d’ESD. Des vitesses de production plus rapides augmentent la charge par friction, tandis que les systèmes hautement automatisés nécessitent des architectures sophistiquées de surveillance et de mise à la terre.

L’intelligence artificielle et les technologies de fabrication intelligentes pourraient améliorer les futures capacités de gestion de l’EDD. Les systèmes de surveillance prédictive pourraient analyser les données environnementales, les performances des équipements et les tendances électrostatiques pour identifier les risques avant que des pannes ne surviennent.

Les tendances futures du secteur comprennent :

Conclusion

Les décharges électrostatiques restent l’un des défis de fiabilité les plus critiques dans la fabrication de produits électroniques flexibles. À mesure que les produits deviennent plus fins, plus légers et plus sophistiqués, la sensibilité à l’électricité statique continue d’augmenter dans l’ensemble de l’industrie. Même des événements électrostatiques de faible intensité peuvent provoquer des pannes catastrophiques, des défauts latents, une durée de vie réduite des produits et des pertes de production coûteuses.

Une gestion ESD réussie nécessite une approche globale combinant des systèmes de mise à la terre, des contrôles environnementaux, des matériaux conducteurs, la formation des opérateurs, la surveillance des équipements et des procédures de fabrication standardisées. Les fabricants de produits électroniques flexibles doivent reconnaître que la prévention des décharges électrostatiques n'est pas un processus unique mais une stratégie intégrée de gestion de la qualité couvrant chaque étape de la production.

Les entreprises qui investissent dans des programmes de contrôle ESD robustes peuvent améliorer les rendements de production, améliorer la fiabilité des produits, réduire les échecs de garantie et renforcer l'efficacité opérationnelle à long terme. À mesure que la technologie électronique flexible continue de progresser, une gestion électrostatique proactive restera essentielle pour maintenir des performances de fabrication compétitives et fournir des produits fiables sur les marchés mondiaux.
