Les décharges électrostatiques sont devenues l’un des problèmes de fiabilité les plus critiques dans la fabrication moderne de semi-conducteurs. À mesure que la géométrie des dispositifs semi-conducteurs continue de diminuer tout en augmentant en termes de fonctionnalité et de densité d'intégration, leur sensibilité aux événements électrostatiques devient considérablement plus élevée. Une décharge électrostatique mineure pendant la fabrication, l'assemblage, le transport ou le fonctionnement de l'utilisateur final peut endommager de manière permanente les composants semi-conducteurs sensibles, entraînant des pannes de produit, une durée de vie réduite et des retours sur site coûteux.
Dans les secteurs électroniques hautement compétitifs tels que l’électronique automobile, l’automatisation industrielle, les télécommunications, les systèmes médicaux et l’électronique grand public, la qualification des dispositifs semi-conducteurs pour la robustesse ESD n’est plus facultative. Les fabricants et les fournisseurs de composants doivent garantir que les appareils peuvent survivre aux menaces électrostatiques réelles tout en conservant des performances électriques stables et une fiabilité à long terme.
La qualification des dispositifs semi-conducteurs pour la robustesse ESD est le processus d'évaluation, de test et de validation de la capacité d'un composant semi-conducteur à résister aux événements de décharge électrostatique sans dégradation fonctionnelle ni dommage permanent. Ce processus de qualification garantit la fiabilité du produit, la stabilité de la fabrication, la conformité réglementaire et la réduction des risques de défaillance sur le terrain dans diverses applications électroniques.
Une stratégie complète de qualification ESD implique plusieurs modèles de test, des évaluations de fiabilité, des procédures d'analyse des défaillances, des optimisations de processus et des normes de conformité internationales. Les entreprises qui mettent en œuvre de solides programmes de qualification ESD peuvent améliorer la qualité des produits, renforcer la confiance des clients, réduire les demandes de garantie et atteindre des rendements de production plus élevés.
Cet article explore les principes fondamentaux de la qualification de robustesse ESD des semi-conducteurs, les principaux modèles de test, les procédures de qualification, les normes industrielles, les mécanismes de défaillance et les meilleures pratiques pour atteindre une fiabilité élevée dans les dispositifs à semi-conducteurs.
Comprendre l'ESD dans les dispositifs semi-conducteurs
Pourquoi la qualification de robustesse ESD est importante
Principaux modèles de tests ESD utilisés dans la qualification des semi-conducteurs
Étapes clés de la qualification ESD des semi-conducteurs
Mécanismes de défaillance courants dans les événements ESD
Normes internationales pour la qualification ESD
Techniques de conception pour améliorer la robustesse ESD
Défis des technologies avancées de semi-conducteurs
Meilleures pratiques pour la qualification ESD des semi-conducteurs
Tendances futures des tests de robustesse ESD
Les décharges électrostatiques dans les dispositifs semi-conducteurs font référence au transfert soudain de charge électrique entre des objets présentant des potentiels électriques différents, ce qui peut provoquer des dommages catastrophiques ou latents aux circuits intégrés et aux composants électroniques.
Une décharge électrostatique se produit lorsque l'électricité statique accumulée circule rapidement entre des matériaux conducteurs. Les dispositifs à semi-conducteurs sont particulièrement vulnérables car les circuits intégrés modernes contiennent des couches d'oxyde extrêmement fines et des structures de transistors densément compactées. Même une tension de décharge relativement faible peut dépasser le seuil de tolérance des jonctions semi-conductrices sensibles.
Des événements ESD peuvent survenir au cours de plusieurs étapes du cycle de vie des semi-conducteurs. Les scénarios courants incluent la fabrication de plaquettes, l'emballage des appareils, l'assemblage de cartes de circuits imprimés, l'expédition, la manipulation des équipements et l'utilisation du produit final. Les opérateurs humains, les machines automatisées et les conditions environnementales peuvent tous générer des charges statiques capables d'endommager les dispositifs à semi-conducteurs.
Il existe deux catégories principales de dommages ESD :
Échec catastrophique
Échec latent
Une panne catastrophique entraîne un dysfonctionnement immédiat de l'appareil, ce qui facilite l'identification du problème lors des tests de production. Une panne latente est plus dangereuse car l'appareil peut continuer à fonctionner temporairement avant de tomber en panne plus tard sur le terrain, entraînant des problèmes de fiabilité et l'insatisfaction des clients.
L'impact de l'ESD sur les dispositifs à semi-conducteurs peut inclure :
Impact de l'EDD |
Description |
|---|---|
Panne d'oxyde de porte |
Dommages permanents aux fines couches d'oxyde dans les structures MOS |
Dommages aux jonctions |
Dommages thermiques causés par un flux de courant excessif |
Fusion des métaux |
Surchauffe localisée entraînant une défaillance du conducteur |
Augmentation du courant de fuite |
Performances électriques dégradées et instabilité |
Défaillance fonctionnelle |
Dysfonctionnement complet ou partiel de l'appareil |
À mesure que les technologies des semi-conducteurs continuent d’évoluer vers des nœuds de processus plus petits, la protection et la qualification ESD deviennent de plus en plus complexes et critiques.
La qualification de robustesse ESD est essentielle car elle vérifie que les dispositifs semi-conducteurs peuvent survivre aux événements électrostatiques rencontrés lors de la fabrication, du transport, de l'assemblage et du fonctionnement de l'utilisateur final tout en conservant des performances fiables.
Les fabricants de semi-conducteurs sont confrontés à d’énormes risques financiers liés aux défaillances liées aux décharges électrostatiques. Un seul composant défectueux peut entraîner des rappels coûteux, des réclamations au titre de la garantie, des retards de production ou des pannes au niveau du système. Des secteurs tels que l’électronique automobile et les équipements médicaux exigent des normes de fiabilité extrêmement élevées, ce qui fait de la qualification ESD un processus d’assurance qualité essentiel.
La qualification ESD aide également les fabricants à améliorer les rendements de production. En identifiant les faiblesses des structures des dispositifs dès le début du cycle de développement, les ingénieurs peuvent optimiser les configurations, les circuits de protection et les processus de fabrication avant le début de la production de masse.
Les principaux avantages de la qualification de robustesse ESD comprennent :
Taux de défaillance sur le terrain réduits
Fiabilité améliorée du produit
Des rendements de fabrication plus élevés
Confiance accrue des clients
Conformité aux normes internationales
Coûts de garantie et de remplacement réduits
Stabilité améliorée de l’appareil à long terme
Pour des secteurs tels que l’électronique automobile, la robustesse ESD affecte directement la sécurité et la fiabilité opérationnelle. La défaillance des composants semi-conducteurs des systèmes de freinage, des modules de gestion de l'énergie ou des réseaux de capteurs peut entraîner des dysfonctionnements critiques du système.
Les fabricants d'électronique grand public s'appuient également fortement sur la qualification ESD, car les appareils portables sont fréquemment exposés à l'électricité statique lors d'une manipulation normale par l'utilisateur. Les smartphones, les appareils portables, les ordinateurs portables et les systèmes de maison intelligente nécessitent tous de solides capacités de protection ESD.
Sans qualification ESD appropriée, les dispositifs à semi-conducteurs peuvent subir une dégradation imprévisible de leurs performances qui nuira à la fois à la réputation de la marque et à la rentabilité commerciale à long terme.
La qualification ESD des semi-conducteurs utilise des modèles de test standardisés pour simuler différents scénarios réels de décharges électrostatiques et évaluer la capacité de survie des appareils dans des conditions contrôlées.
Plusieurs modèles de tests ESD reconnus à l’échelle internationale sont utilisés dans l’industrie des semi-conducteurs. Chaque modèle représente un type différent d'événement électrostatique et aide les ingénieurs à comprendre la vulnérabilité des appareils dans diverses conditions.
Le modèle du corps humain simule une décharge électrostatique générée lorsqu'un humain touche un composant électronique. Ce modèle reste l’une des normes de qualification les plus utilisées dans la fabrication de semi-conducteurs.
Le modèle du corps humain implique généralement :
Capacité de 100 pF
Résistance série de 1500 ohms
La tension varie de quelques centaines à plusieurs milliers de volts
Les tests sur modèle de corps humain évaluent si les dispositifs semi-conducteurs peuvent survivre à la manipulation par les opérateurs pendant les opérations de fabrication et d'assemblage.
Les tests sur modèle de dispositif chargé simulent des situations dans lesquelles le dispositif semi-conducteur lui-même se charge électriquement et se décharge soudainement au contact de surfaces mises à la terre.
Ce modèle est particulièrement important pour les environnements de fabrication automatisés à grande vitesse, car les appareils peuvent accumuler des charges statiques pendant les processus de manipulation robotique.
Les échecs du modèle d’appareil chargé impliquent souvent :
Temps de montée du courant rapides
Niveaux de courant de crête élevés
Dommages thermiques localisés
Fortes contraintes sur les structures internes
Les tests sur modèle de machine représentent les décharges électrostatiques provenant d’équipements de fabrication ou de machines automatisées. Bien que moins souvent soulignés aujourd'hui, les tests de modèles de machines ont historiquement joué un rôle important dans les programmes de qualification des semi-conducteurs.
Les tests ESD au niveau du système évaluent les systèmes électroniques complets plutôt que les dispositifs semi-conducteurs individuels. Ce test vérifie l'immunité globale du produit aux événements électrostatiques rencontrés lors du fonctionnement normal de l'utilisateur.
Modèle de test |
Cible principale de simulation |
Application typique |
|---|---|---|
Modèle de corps humain |
Décharge de manipulation humaine |
Fabrication et assemblage |
Modèle d'appareil chargé |
Décharge de composants chargés |
Systèmes de manutention automatisés |
Modèle de machine |
Décharge d'équipement |
Machines de fabrication |
Tests au niveau du système |
Interaction avec l'utilisateur final |
Produits électroniques finis |
Chaque modèle de test fournit des informations uniques sur la fiabilité des semi-conducteurs et contribue à une stratégie complète de qualification ESD.
La qualification ESD des semi-conducteurs implique plusieurs étapes, notamment l'évaluation de la conception, les tests de contrainte, la caractérisation électrique, l'analyse des défaillances et la validation de la fiabilité.
Le processus de qualification commence dès la phase de conception des semi-conducteurs. Les ingénieurs intègrent des structures de protection ESD directement dans les configurations de circuits intégrés pour minimiser la susceptibilité aux événements électrostatiques.
Les équipes de conception utilisent des outils de simulation pour prédire les chemins de courant ESD, la distribution de tension et le comportement des contraintes thermiques. Les premières simulations aident à identifier les structures faibles avant le début de la fabrication.
Les considérations de conception importantes comprennent :
Placement des diodes de protection
Efficacité du circuit de serrage
Chemins de distribution actuels
Contrôle de la résistance parasitaire
Capacité de gestion thermique
Après la fabrication, des tests au niveau de la tranche évaluent la robustesse ESD avant l'emballage du dispositif. Cette étape aide les fabricants à identifier les variations de processus et les défauts de fabrication dès le début de la production.
L'emballage des semi-conducteurs influence considérablement le comportement ESD. Les matériaux du boîtier, les structures de connexion et les configurations d'interconnexion peuvent modifier la sensibilité de l'appareil aux événements électrostatiques.
La qualification du package évalue :
Effets de stress induits par le colis
Performances de protection au niveau des broches
Fiabilité thermique
Intégrité du signal dans des conditions de stress
La caractérisation électrique mesure les performances des semi-conducteurs avant et après l'exposition aux décharges électrostatiques. Les ingénieurs analysent des paramètres tels que le courant de fuite, la tension de seuil, le comportement de synchronisation et l'intégrité du signal.
L'analyse des défaillances identifie les causes profondes des dommages induits par l'ESD à l'aide de techniques d'inspection avancées, notamment :
Microscopie électronique à balayage
Microscopie optique
Imagerie thermique
Microscopie d'émission
Analyse transversale
Cette étape fournit des informations essentielles pour améliorer les futures conceptions et processus de fabrication de semi-conducteurs.
Les événements ESD peuvent provoquer plusieurs mécanismes de défaillance des semi-conducteurs, notamment une panne thermique, une rupture d'oxyde, des dommages aux jonctions et une défaillance de la métallisation.
Comprendre les mécanismes de défaillance est essentiel pour développer des stratégies efficaces de protection contre les décharges électrostatiques. Différentes technologies de semi-conducteurs peuvent présenter des modèles de vulnérabilité uniques en fonction de l'architecture du dispositif et des méthodes de fabrication.
Une défaillance thermique se produit lorsqu'un courant excessif généré lors d'un événement ESD produit un échauffement localisé qui dépasse les limites du matériau. Cela peut faire fondre les interconnexions, endommager les jonctions ou détruire les voies conductrices.
Les dommages thermiques sont particulièrement graves dans les nœuds semi-conducteurs avancés, car les géométries plus petites offrent une capacité de dissipation thermique moindre.
Les dispositifs MOS modernes contiennent des oxydes de grille ultra-fins très sensibles aux pics de tension. Les événements ESD peuvent percer les couches d'oxyde, créant ainsi des chemins conducteurs permanents qui dégradent la fonctionnalité des transistors.
La dégradation de l’oxyde de grille entraîne généralement :
Courant de fuite accru
Instabilité de la tension de seuil
Erreurs de logique fonctionnelle
Durée de vie réduite de l'appareil
Une densité de courant ESD élevée peut créer un échauffement localisé des jonctions qui endommage les structures de jonction PN. Les pointes de jonction peuvent modifier les caractéristiques électriques et conduire à un comportement imprévisible du circuit.
Les couches métalliques à l'intérieur des circuits intégrés peuvent subir une électromigration, des fissures ou une fusion lors d'événements ESD à courant élevé. Les défaillances d'interconnexion créent souvent des circuits ouverts ou une résistance accrue.
Mécanisme d'échec |
Cause principale |
Résultat potentiel |
|---|---|---|
Panne thermique |
Chauffage excessif |
Dommages structurels permanents |
Répartition des oxydes |
Contrainte élevée du champ électrique |
Fuite et instabilité |
Dommages aux jonctions |
Surchauffe localisée |
Dégradation électrique |
Dommages au métal |
Surcharge de courant |
Circuits ouverts ou courts |
Une analyse complète des défaillances aide les ingénieurs à renforcer les futures conceptions de semi-conducteurs par rapport à ces mécanismes.
Les normes internationales de qualification ESD fournissent des méthodologies de test cohérentes et des références de fiabilité pour les fabricants de semi-conducteurs du monde entier.
Des procédures de qualification standardisées garantissent la cohérence dans les chaînes d’approvisionnement mondiales de semi-conducteurs. Les clients s'appuient sur ces normes pour évaluer la fiabilité des composants et leur compatibilité avec les exigences au niveau du système.
Les normes JEDEC font partie des directives de qualification des semi-conducteurs les plus utilisées. Ils définissent les procédures de test pour les évaluations du modèle de corps humain et du modèle d'appareil chargé.
Les normes JEDEC aident les fabricants à atteindre :
Conditions de test cohérentes
Données de qualification comparables
Communication client fiable
Alignement de la qualité à l’échelle de l’industrie
Les normes CEI se concentrent principalement sur les tests d'immunité au niveau du système pour les produits électroniques complets. Ces normes sont couramment utilisées dans les applications électroniques grand public, les systèmes industriels et l'automobile.
Les applications de semi-conducteurs automobiles nécessitent une qualification ESD particulièrement stricte en raison de conditions environnementales difficiles et d'exigences opérationnelles critiques en matière de sécurité.
Les programmes de qualification automobile impliquent souvent :
Tests de résistance étendus
Exigences de tension plus élevées
Vérification de la fiabilité à long terme
Intégration du stress environnemental
La conformité aux normes internationales renforce l'acceptation du marché et la confiance des clients dans les produits semi-conducteurs.
Les concepteurs de semi-conducteurs améliorent la robustesse ESD en intégrant des structures de protection, en optimisant les configurations, en contrôlant les chemins de courant et en améliorant les performances thermiques.
Une protection ESD efficace commence dès la phase de conception du circuit intégré. Les ingénieurs doivent équilibrer les performances, l’efficacité énergétique, la consommation de surface et la capacité de protection.
Les structures de protection détournent le courant ESD des circuits internes sensibles. Les structures communes comprennent :
Diodes de protection
Redresseurs contrôlés au silicium
Circuits de serrage
Réseaux de protection ferroviaires
Ces structures s'activent lors d'événements électrostatiques et dissipent en toute sécurité l'excès d'énergie.
La disposition des circuits intégrés affecte considérablement les performances ESD. Une mauvaise répartition du courant peut créer des points chauds localisés qui augmentent le risque de dommages.
Les concepteurs optimisent :
Largeur du métal
Symétrie du chemin actuel
Via densité
Intégrité du réseau au sol
Espacement entre structures sensibles
Une dissipation thermique efficace améliore la capacité de survie ESD en réduisant l'accumulation localisée de température lors des événements de décharge.
Les techniques avancées de gestion thermique comprennent :
Ingénierie des substrats améliorée
Couches de métallisation améliorées
Structures de propagation thermique
Matériaux d'emballage optimisés
La combinaison de plusieurs techniques de conception produit une protection ESD plus forte sans affecter de manière significative les performances des semi-conducteurs.
Les technologies avancées de semi-conducteurs sont confrontées à des défis croissants en matière de qualification ESD en raison du rétrécissement des géométries, de la densité d'intégration plus élevée, des tensions de fonctionnement plus faibles et des structures d'emballage complexes.
À mesure que la fabrication de semi-conducteurs évolue vers des nœuds de processus de plus en plus petits, les stratégies traditionnelles de protection ESD deviennent moins efficaces. De fines couches d'oxyde et des marges de tension réduites créent une plus grande vulnérabilité aux contraintes électrostatiques.
L'évolutivité technologique réduit l'espace disponible pour les circuits de protection tout en augmentant simultanément la sensibilité des appareils. Les concepteurs doivent parvenir à une protection plus solide en utilisant des structures plus petites.
Les interfaces de communication modernes à haut débit nécessitent une capacité parasite extrêmement faible, limitant la taille et la complexité des éléments de protection ESD.
Les applications concernées incluent :
Transmission de données à grande vitesse
Systèmes de communication RF
Réseaux de capteurs avancés
Processeurs d'intelligence artificielle
Les packages de semi-conducteurs modernes tels que l'intégration 3D et le conditionnement au niveau des tranches introduisent de nouveaux chemins de courant ESD et de nouveaux défis en matière de gestion thermique.
Les technologies d’emballage complexes nécessitent :
Modèles de simulation avancés
Analyse multi-physique
Protection d'interconnexion améliorée
Tests de qualification au niveau du package
L'industrie des semi-conducteurs continue d'investir massivement dans de nouvelles méthodologies de protection ESD capables de prendre en charge les futures générations technologiques.
Une qualification ESD efficace des semi-conducteurs nécessite des stratégies de conception intégrées, un contrôle strict des processus, des tests standardisés, une formation des employés et une surveillance continue de la fiabilité.
Les programmes de qualification ESD réussis impliquent une collaboration entre les équipes de conception, de fabrication, d’assurance qualité et d’ingénierie de fiabilité.
Les installations de fabrication doivent maintenir des environnements ESD contrôlés en utilisant :
Postes de travail mis à la terre

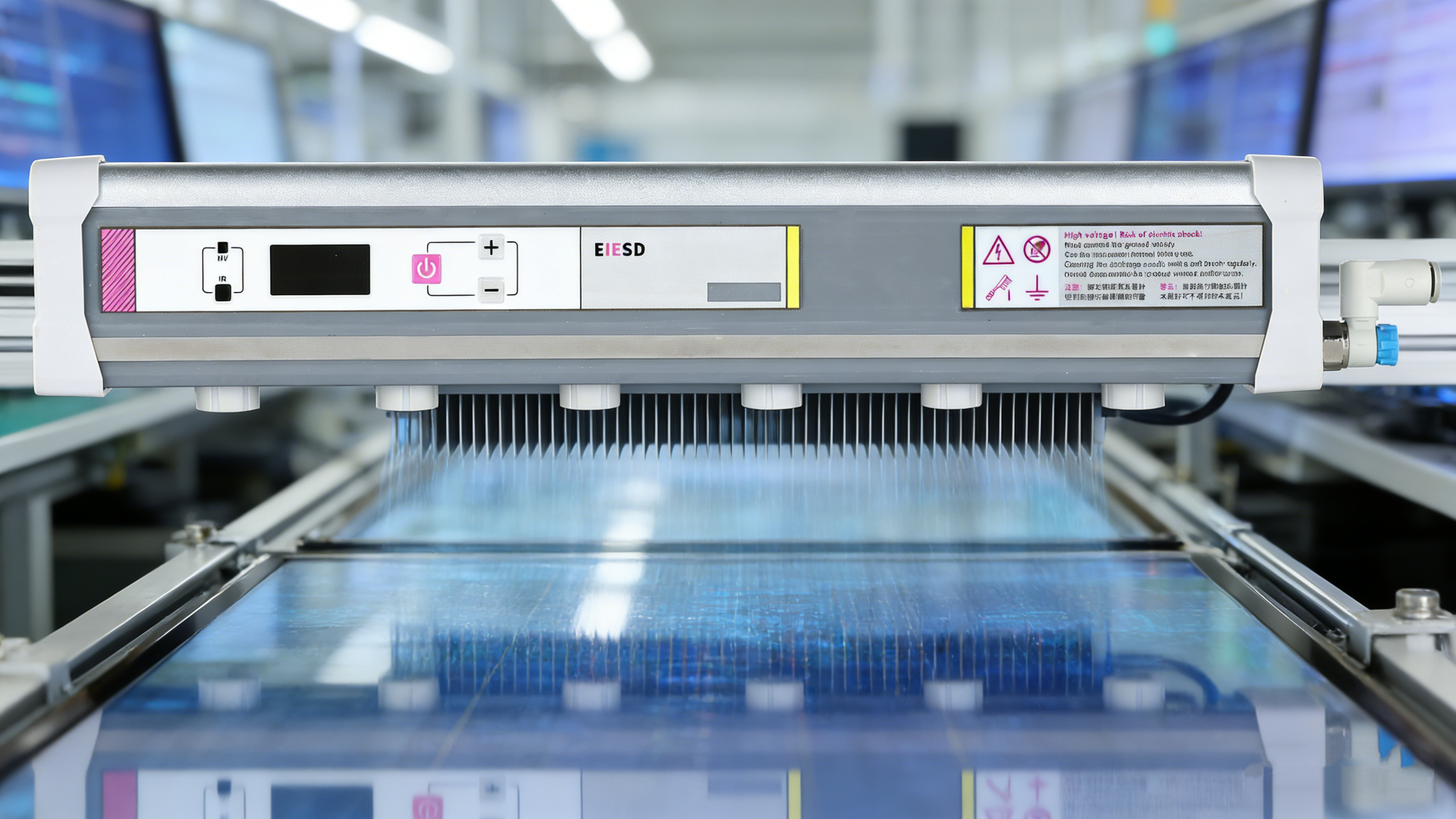

Systèmes d'ionisation
Matériaux antistatiques
Systèmes de contrôle de l'humidité
Conteneurs de transport sécurisés ESD
Une surveillance continue aide les fabricants à identifier les dérives de processus et les problèmes de fiabilité émergents avant qu'ils n'aient un impact sur la qualité de la production.
La combinaison de tests au niveau de la tranche, du package et du système permet d'obtenir des évaluations de fiabilité plus précises.
L'analyse détaillée des défaillances soutient l'amélioration continue en identifiant les faiblesses dans la conception des semi-conducteurs et les processus de fabrication.
La mise en œuvre des meilleures pratiques conduit souvent à :
Meilleure pratique |
Principal avantage |
|---|---|
Environnement de fabrication contrôlé |
Exposition accidentelle réduite aux décharges électrostatiques |
Tests à plusieurs niveaux |
Des données de qualification plus précises |
Surveillance continue |
Détection précoce des problèmes |
Formation des employés |
Procédures de manutention améliorées |
Les organisations qui établissent une solide culture de gestion ESD obtiennent généralement des performances de fiabilité plus élevées et des taux de défaillance inférieurs.
Les futures tendances en matière de qualification ESD des semi-conducteurs incluent l'analyse basée sur l'intelligence artificielle, les technologies de simulation avancées, la prédiction des défaillances basée sur l'apprentissage automatique et la modélisation intégrée de la fiabilité au niveau du système.
À mesure que les technologies des semi-conducteurs deviennent plus complexes, les méthodes de qualification doivent évoluer en conséquence. Les approches de test traditionnelles ne peuvent plus, à elles seules, fournir une couverture de fiabilité suffisante pour les applications avancées.
Les technologies d’intelligence artificielle sont de plus en plus utilisées pour analyser de vastes ensembles de données de fiabilité et identifier des modèles de défaillance cachés. L'analyse prédictive peut aider les ingénieurs à optimiser les structures de protection plus tôt dans les cycles de développement.
Les technologies de jumeaux numériques permettent une simulation très détaillée du comportement des semi-conducteurs dans des conditions de contraintes ESD. Ces modèles améliorent la précision des qualifications tout en réduisant les coûts de développement.
Les futures exigences de qualification deviendront probablement plus strictes à mesure que les systèmes électroniques se développeront dans des applications critiques pour la sécurité telles que les véhicules autonomes, la robotique industrielle et les systèmes médicaux avancés.
Les priorités émergentes en matière de qualification comprennent :
Marges de fiabilité plus élevées
Systèmes de surveillance en temps réel
Qualification du package avancé
Intégration de la fiabilité inter-domaines
Des cycles de qualification plus rapides
L'industrie des semi-conducteurs continuera de donner la priorité à la robustesse ESD à mesure que les systèmes électroniques deviennent de plus en plus interconnectés et axés sur les performances.
La qualification des dispositifs semi-conducteurs pour la robustesse ESD est un processus critique qui garantit que les composants semi-conducteurs peuvent résister aux événements de décharge électrostatique tout en maintenant une fiabilité à long terme et des performances stables.
Avec la complexité croissante des semi-conducteurs, la diminution des géométries des dispositifs et l'augmentation des demandes d'applications, la qualification ESD est devenue plus importante que jamais. Les fabricants doivent adopter des stratégies de qualification complètes qui incluent des modèles de test avancés, une analyse détaillée des défaillances, des méthodologies de conception optimisées et des contrôles de processus stricts.
En mettant en œuvre des programmes efficaces de qualification de robustesse ESD, les entreprises de semi-conducteurs peuvent améliorer les rendements de production, réduire les pannes sur le terrain, renforcer la confiance des clients et répondre aux exigences croissantes de fiabilité de secteurs tels que l'électronique automobile, l'automatisation industrielle, les télécommunications et les appareils grand public.
À mesure que les futures technologies de semi-conducteurs continuent d'évoluer, les méthodologies de qualification ESD progresseront également grâce à l'intelligence artificielle, à la modélisation prédictive et à l'analyse de fiabilité intégrée, garantissant ainsi que les systèmes électroniques de nouvelle génération restent sûrs, stables et hautement fiables.
